A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BG27 kulcsos választókapcsoló fej az ipari vezérlőrendszerek megbízható és biztonságos kezelőelemei közé tartozik. Ez a prémium minőségű kezelőelem kiváló választás olyan alkalmazásokhoz, ahol a jogosulatlan hozzáférést korlátozni kell, vagy a berendezés működtetését csak felhatalmazott személyek számára szabad engedélyezni.

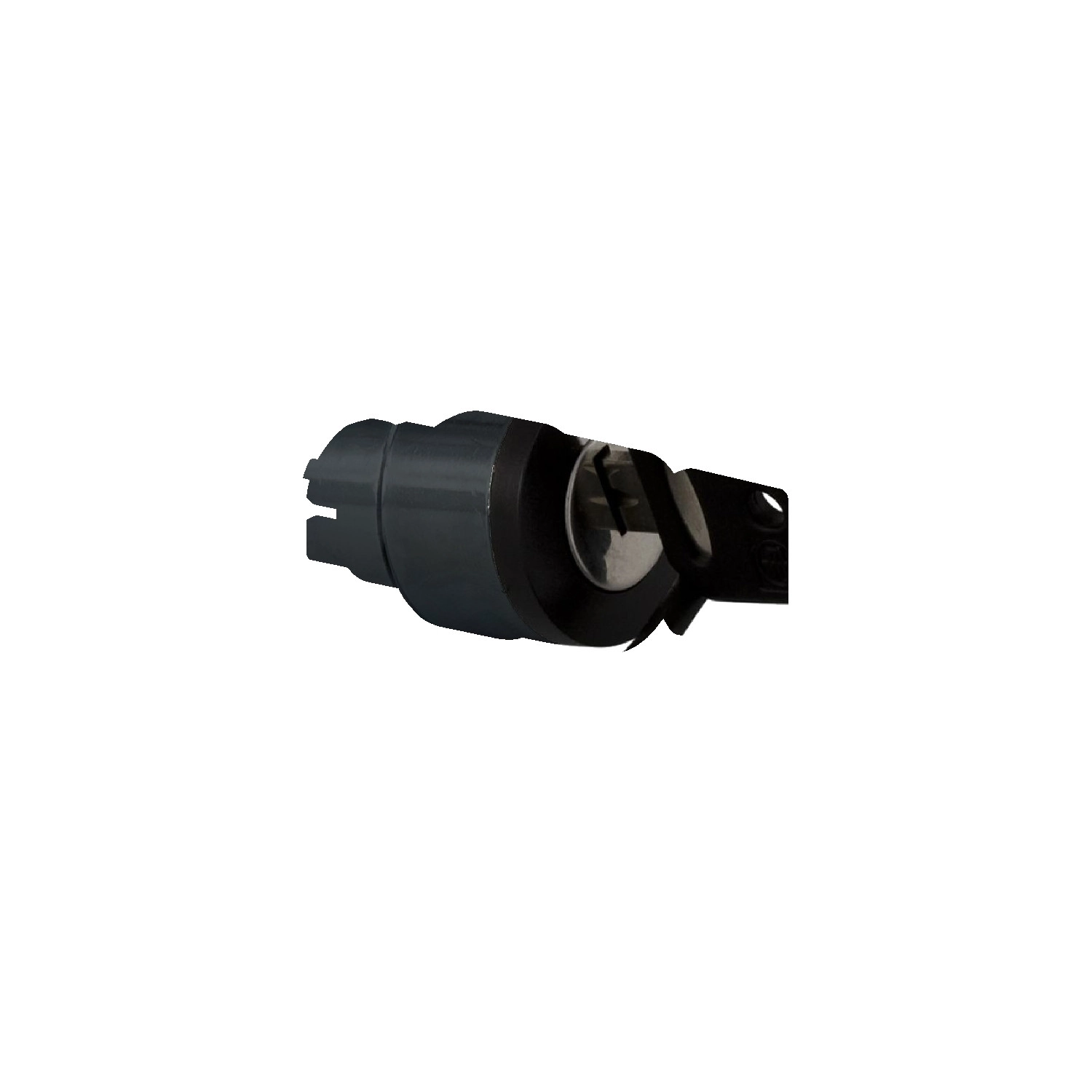

A ZB4BG27 egy fekete fém kerettel ellátott, 22 mm átmérőjű, kerek kulcsos választókapcsoló fej, amely két pozícióba állítható (90°-os elfordítással), és a 455-ös kulcs bal pozícióban történő kivételével biztosítja a beállított állapot rögzítését. A kapcsoló a Harmony XB4 termékcsalád része, amely a Schneider Electric jól ismert, ipari minőségű nyomógomb-sorozata. A kezelőgomb fekete színű, stay put (önmegtartó) kivitelű, vagyis az elfordítás után a választott állásban marad. A beépítési átmérő 22 mm, ami megfelel az ipari szabványoknak, így könnyen integrálható különböző vezérlőpanelekbe és rendszerekbe.
A ZB4BG27 rendkívüli tartóssággal rendelkezik, amit a lenyűgöző, 1 millió kapcsolási ciklus élettartam bizonyít. Ellenáll a nagy nyomású mosásnak (7000000 Pa nyomásig 55°C-on, 0,1 m távolságról), és szélsőséges környezeti feltételek között is megbízhatóan működik. A termék -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománya lehetővé teszi a legzordabb ipari környezetekben való alkalmazását is. Az IP66, IP67, IP69 és IP69K védettségi fokozatoknak köszönhetően por és víz ellen is kiváló védelmet nyújt, így kültéri és nedves környezetben is ideális választás.
A terméket különböző elektromos konfigurációkkal lehet alkalmazni, a C3-tól C15-ig terjedő kódokkal, amelyek lehetővé teszik a rugalmas használatot különböző alkalmazásokban. A ZB4BG27 kezelőfej kombinálható különböző érintkezőblokkokkal a kívánt kapcsolási funkcionalitás eléréséhez - legfeljebb 6 érintkező használható egyedülálló és dupla blokkok alkalmazásával. A kapcsoló átkapcsolásakor a normál nyitott (NO) érintkezők záródnak, míg a normál zárt (NC) érintkezők nyitnak, így biztosítva a megbízható és egyértelmű kapcsolást.
A Schneider Electric ZB4BG27 kulcsos választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-sorozatot, UL 508-at és CSA C22.2 No 14-et, valamint több nemzetközi tanúsító szervezet által is hitelesített (BV, CSA, DNV, LROS, UL). Az I. osztályú túlfeszültségi kategória és a TH védőkezelés tovább növeli a termék megbízhatóságát. A kapcsoló kiváló rezgésállósággal (5 gn, f= 2-500 Hz) és ütésállósággal (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig) rendelkezik, ami alkalmassá teszi még a legmostohább ipari környezetekben való használatra is. A ZB4BG27 ideális választás olyan iparágakban, mint a gyártóipar, energetika, vízkezelés, közlekedés és bármely más terület, ahol a megbízhatóság és a biztonság kritikus fontosságú.
Schneider Electric Harmony XB4 - ZB4BG27 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB4
Keret anyaga: Fekete fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítési egység: 1
Kezelőelem alakja: Kerek
Kezelőelem profilja: Fekete kulcsos kapcsoló
Működtetés típusa: Stay put (önmegtartó)
Kezelőelem pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bal
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai jellemzők
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos konfiguráció
Elektromos összeállítási kód: C3 <6 érintkezőhöz, egysoros blokkokkal, előlapi szereléssel
C4 <6 érintkezőhöz, egysoros és dupla blokkokkal, előlapi szereléssel
C5 <5 érintkezőhöz, egysoros blokkokkal, előlapi szereléssel
C6 <5 érintkezőhöz, egysoros és dupla blokkokkal, előlapi szereléssel
C7 <4 érintkezőhöz, egysoros blokkokkal, előlapi szereléssel
C8 <4 érintkezőhöz, egysoros és dupla blokkokkal, előlapi szereléssel
C11 <3 érintkezőhöz, egysoros blokkokkal, előlapi szereléssel
C15 <1 érintkezőhöz, egysoros blokkokkal, előlapi szereléssel
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültségi kategória: I. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Szabványok és tanúsítványok
Szabványok: GB 14048.5, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-4
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
