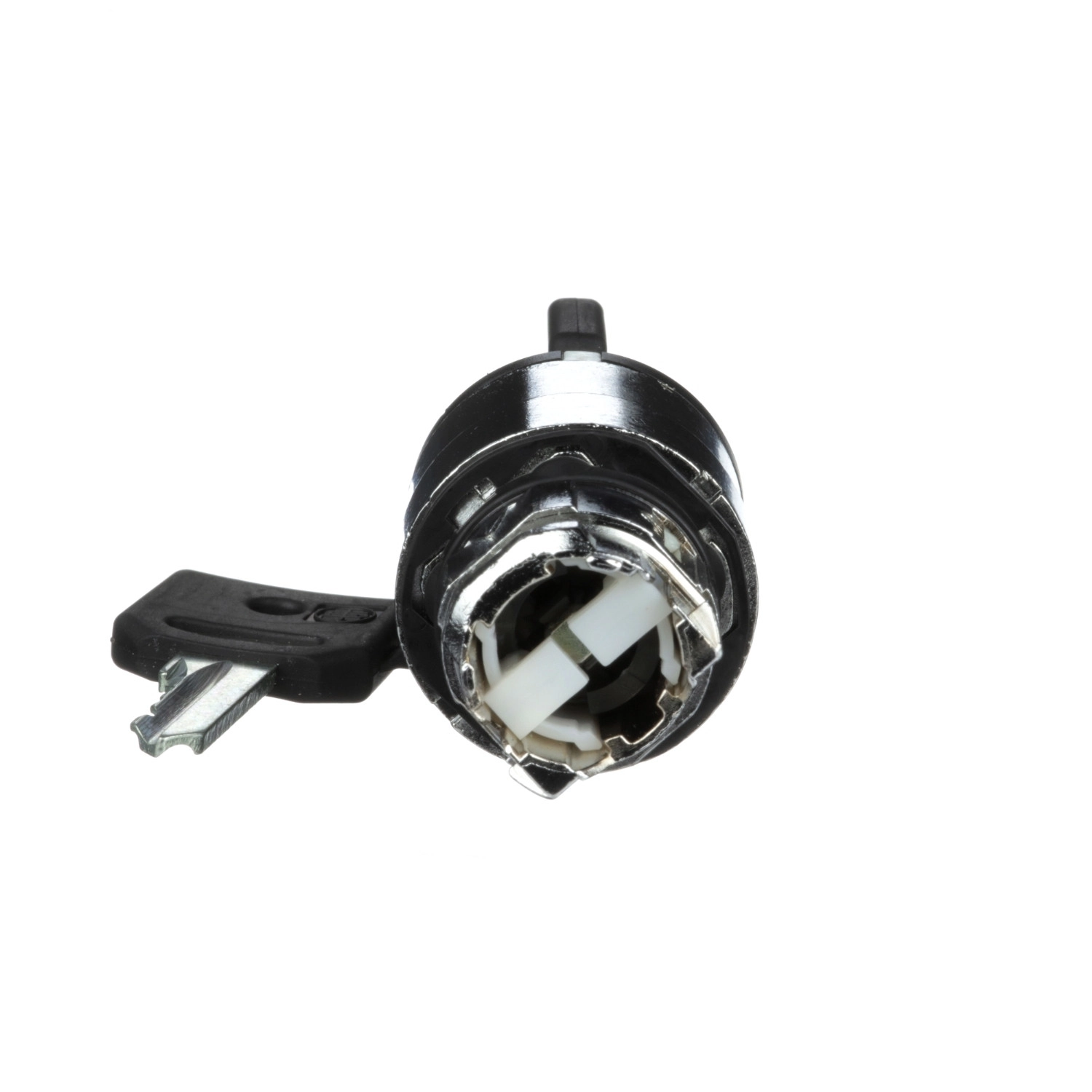

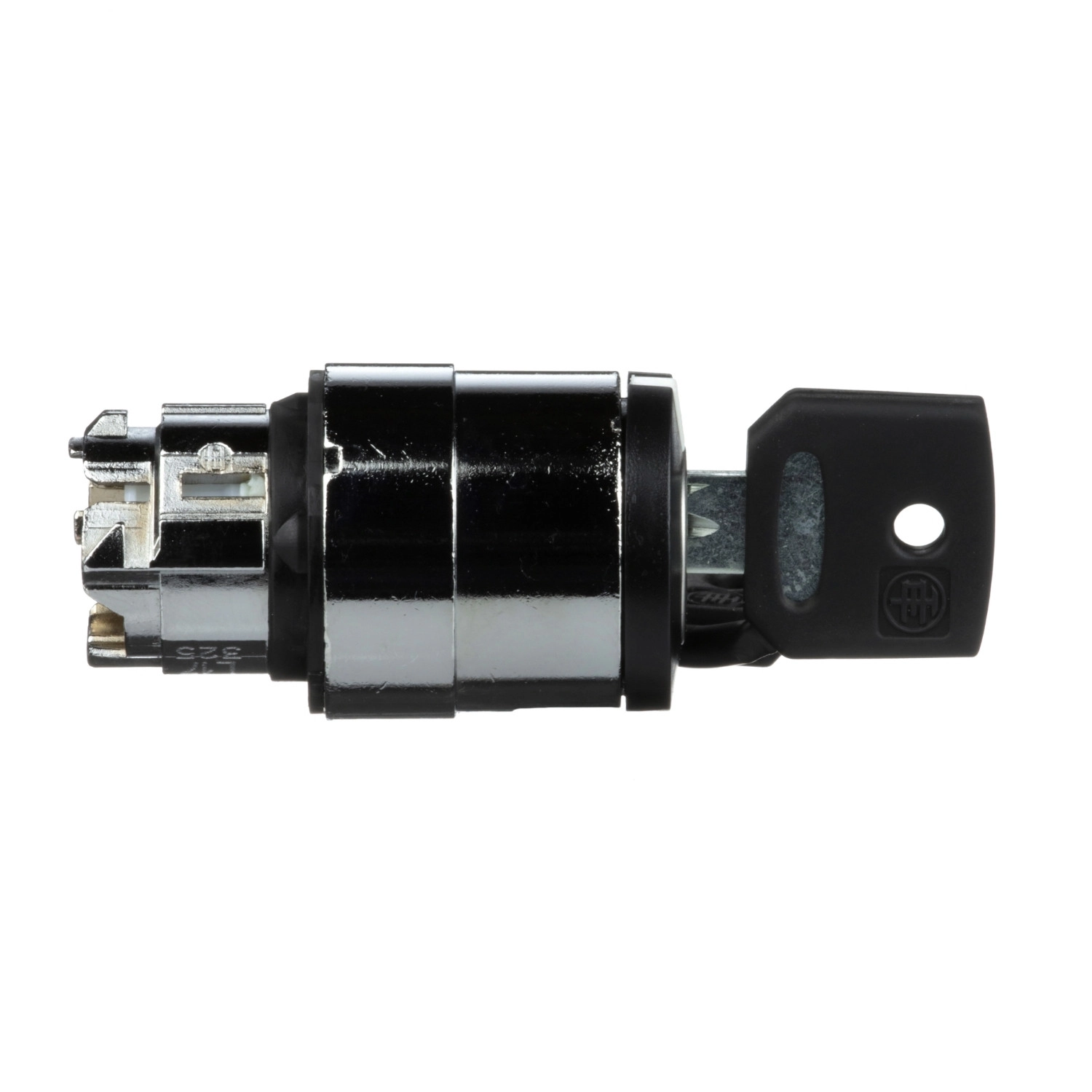

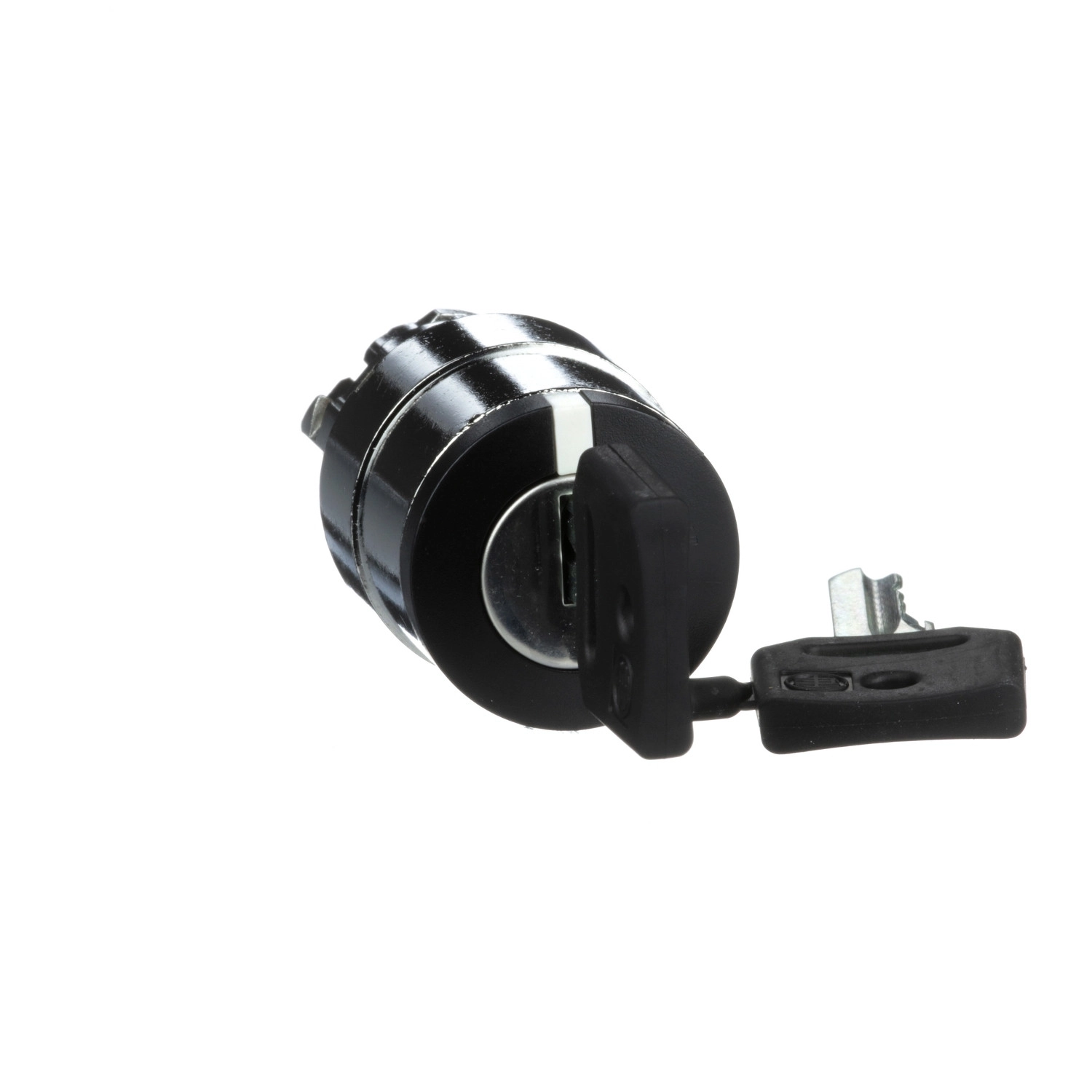

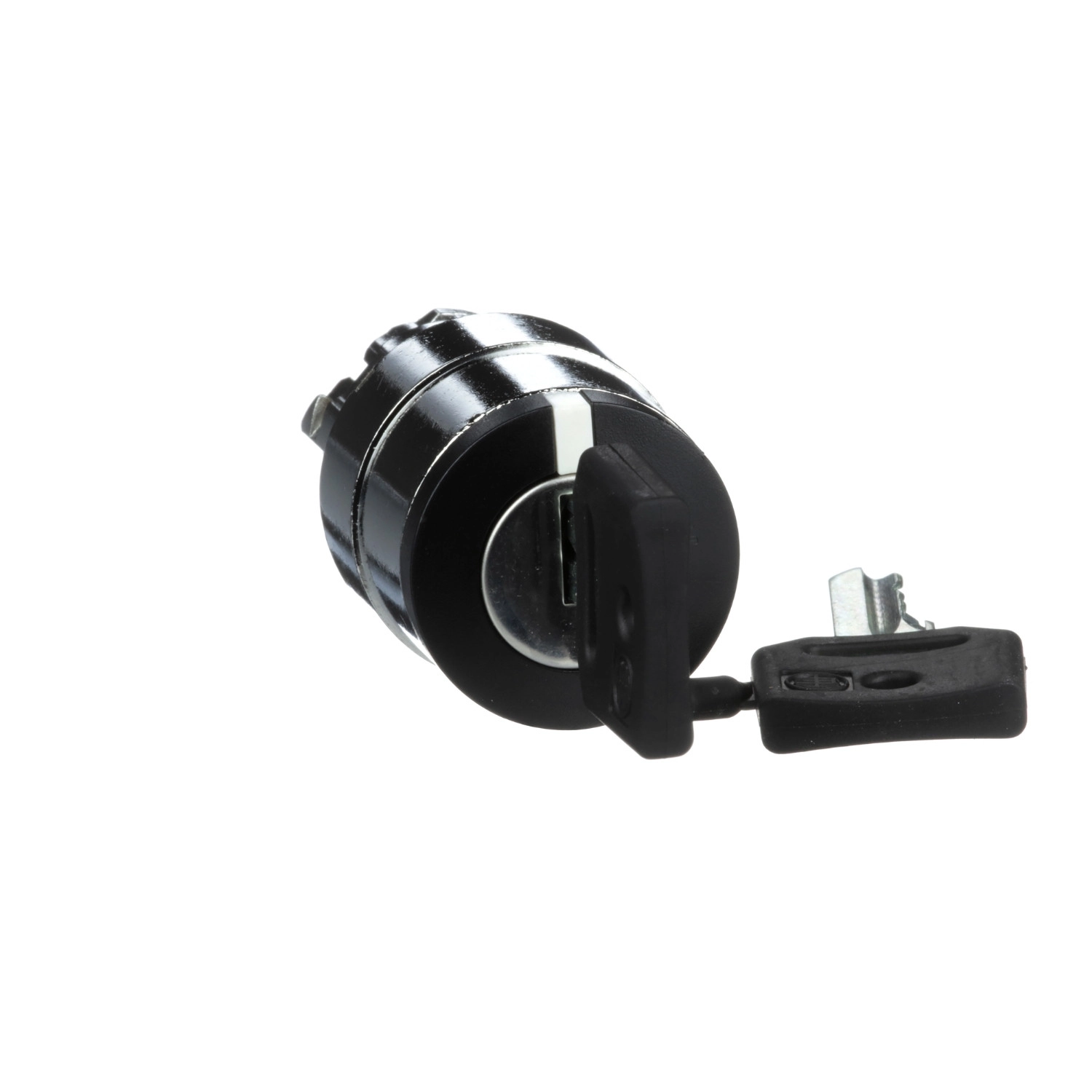

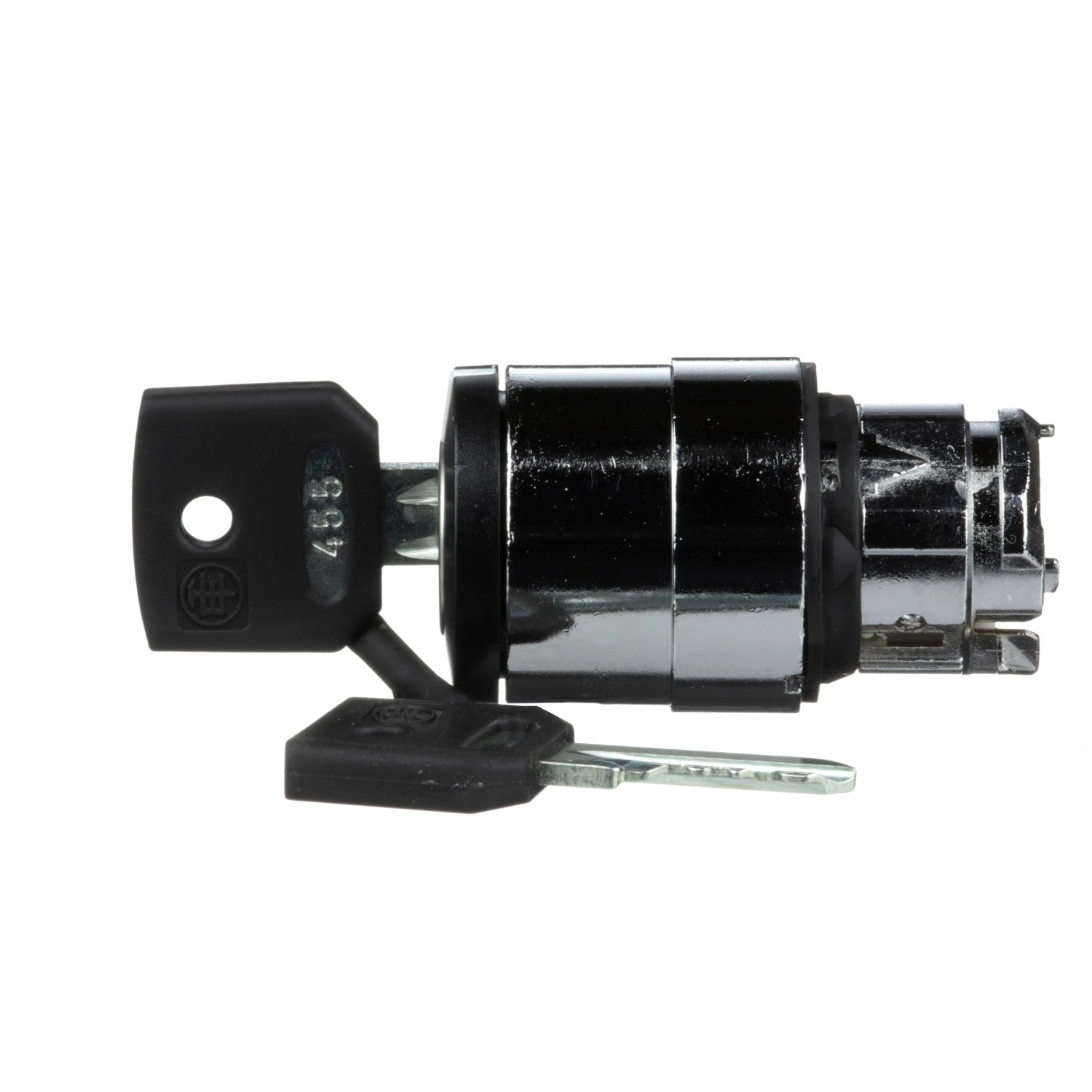

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BG2 kulcsos választókapcsoló fej prémium minőségű ipari kapcsolóelem, amely tökéletes választás kritikus biztonsági alkalmazásokhoz, ahol a jogosulatlan hozzáférés korlátozása kulcsfontosságú. Ez a fémházas, fekete színű, 22 mm beépítési átmérővel rendelkező kapcsolófej a Harmony XB4 sorozat megbízhatóságát és robusztus kialakítását hozza magával.
A ZB4BG2 két kapcsolási pozícióval rendelkezik, amelyek között 90°-os elfordítással lehet váltani. A kulcs (455-ös típusú) csak a bal oldali pozícióban vehető ki, ami további biztonsági szintet biztosít különböző ipari alkalmazások során, például veszélyes gépek, kritikus folyamatok vagy korlátozott hozzáférésű rendszerek vezérléséhez. A fekete kulcs nemcsak esztétikailag illeszkedik a krómozott fémkeretbe, de tartós használatra is tervezték.
Műszaki szempontból a ZB4BG2 kiemelkedő paraméterekkel rendelkezik. Rendkívül hosszú, 1.000.000 ciklus mechanikai élettartammal büszkélkedhet, ami különösen fontos a gyakran használt ipari környezetekben. A választókapcsoló fej védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K szabványoknak is megfelel, így teljes védelmet nyújt por és erős vízsugár ellen, valamint akár nagynyomású mosás esetén is (7000000 Pa, 55°C, 0,1 m távolság). NEMA 13 és NEMA 4X besorolásoknak is megfelel, míg ütésállósági szintje IK06 (ZBGP lyukfedéllel). A termék -40°C és +70°C közötti működési és tárolási hőmérséklet-tartománnyal rendelkezik, így szélsőséges körülmények között is megbízhatóan használható.
A ZB4BG2 fejhez különböző elektromos konfigurációk csatlakoztathatók, a C3-C8, C11 és C15 kódoknak megfelelően, amelyek lehetővé teszik a különböző érintkezőkombinációk használatát. A kapcsoló különböző szabványoknak felel meg, többek között az EN/IEC 60947-1, GB 14048.5, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14 előírásainak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is. Vibrációállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (18 ms) vagy 50 gn (11 ms) az IEC 60068-2-27 szabvány szerint. A CAD méretek pontosan definiáltak: 29 mm szélesség, 29 mm magasság és 72 mm mélység.
Schneider Electric Harmony XB4 - ZB4BG2 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Kulcsos választókapcsoló fej
Rövid név: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető profil: Fekete kulcsos kapcsoló
Működési jellemzők
Működtető pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíciója: Bal
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C hőmérsékleten, 0,1 m távolságból
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítás
Elektromos összeállítási kódok: C3, C4, C5, C6, C7, C8, C11, C15
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültségi kategória: Class I az IEC 60536 szerint
IP védettségi szint: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi szint: IK06 ZBGP kulcslyukfedéllel az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, GB 14048.5, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14
Terméktanúsítványok: CSA, DNV, BV, LROS, UL listed
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
