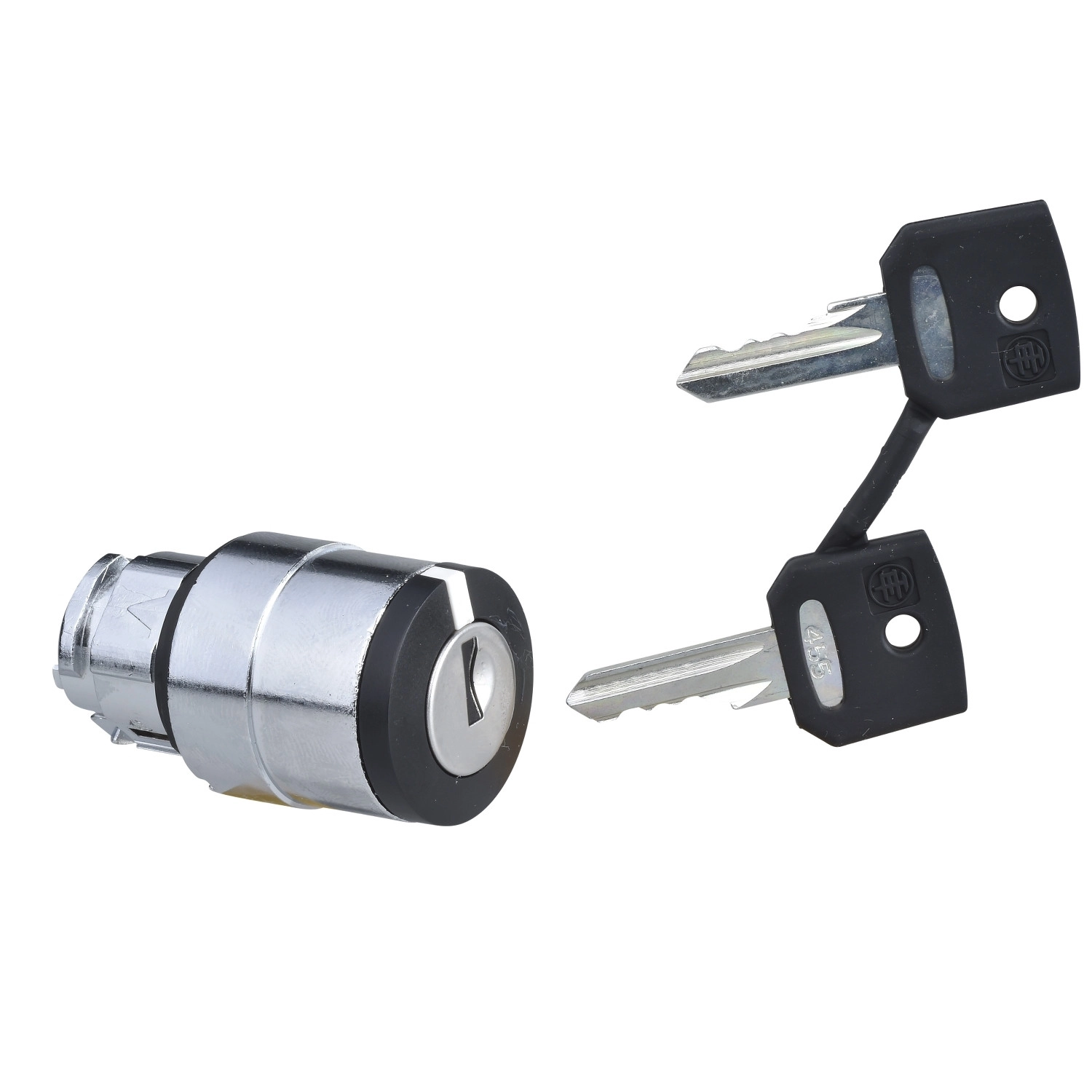

A Schneider Electric Harmony XB4 sorozathoz tartozó ZB4BG1 kulcsos választókapcsoló fej egy professzionális, megbízható és tartós ipari vezérlőeszköz, amely kiválóan alkalmazható különféle automatizálási és gépvezérlési feladatokhoz. Ez a prémium minőségű, krómozott fémből készült kezelőelem ideális választás olyan környezetben, ahol fokozott biztonságot vagy illetéktelen hozzáférés korlátozását kell biztosítani.
A ZB4BG1 kulcsos kapcsolófej 22 mm-es szabványos rögzítési átmérővel rendelkezik, így kompatibilis a legtöbb ipari vezérlőpanellel és kapcsolószekrénnyel. A három pozíciós (±45°) kialakítás sokoldalú vezérlést tesz lehetővé, a kulcs pedig csak a jobb oldali pozícióban távolítható el, ami extra biztonsági funkciót jelent. A fekete kulcsos kapcsoló (455-ös kulccsal) rugós visszatérítéssel rendelkezik, ami azt jelenti, hogy elengedés után automatikusan visszatér középállásba - ez különösen hasznos olyan alkalmazásoknál, ahol a folyamatos aktiválás nem kívánatos.
A ZB4BG1 kapcsolófej rendkívül strapabíró kialakítású, amit az 1 millió kapcsolási ciklus mechanikai élettartam is bizonyít. IP66, IP67, IP69 és IP69K védettségi besorolásának köszönhetően kiválóan ellenáll a por és víz behatolásának, valamint a nagy nyomású mosás hatásainak is (7000000 Pa 55°C-on, 0,1 m távolságból). A készülék -40°C és +70°C közötti üzemi hőmérséklet-tartománya lehetővé teszi a szélsőséges környezeti feltételek melletti alkalmazást is. Az IK06 ütésállósági fokozat (ZBGP furatfedéllel) további védelmet biztosít a mechanikai behatásokkal szemben.
A ZB4BG1 kapcsolófej különböző elektromos konfigurációkban használható, többféle érintkezőblokkal is kompatibilis (C3-C8 és C11 kódok). Ez lehetővé teszi, hogy egyetlen kapcsolóval akár 6 kontaktust is vezérelj, különböző kapcsolási sémák szerint. A kapcsolási szekvenciák precízen vezérelhetők a három különböző pozícióban (315°, 0°, 45°), és a rugós visszatérítés miatt a kapcsoló automatikusan visszaáll alaphelyzetbe, ha elengedik. A készülék megfelel számos nemzetközi szabványnak, többek között az UL 508, GB 14048.5, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-5-5 előírásoknak, és rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal is.
A ZB4BG1 kulcsos kapcsolófej a Schneider Electric Harmony XB4 sorozat részeként egy átgondolt ipari irányítórendszer kulcseleme lehet. Precízen tervezték a nyomtatott áramköri lapra szereléshez is, pontos méretezéssel és részletes szerelési útmutatóval. Kiválóan használható olyan kritikus alkalmazásokban, ahol a biztonsági követelmények magas szintűek, és a gépek vagy folyamatok illetéktelen kezelését meg kell akadályozni.
Schneider Electric Harmony XB4 - ZB4BG1 -fém választókapcsoló fej, Ø22, 455 kulcsos, jobb pozícióban kivehető, balról visszatérő, 3 állású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típus: Standard
Oszthatatlan értékesítési mennyiség: 1
Kezelőegység fej alakja: Kerek
Visszatérés: Balról középre
Kezelőelem: Fekete kulcsos kapcsoló
Működtető típusa: Rugós visszatérésű
Kapcsolási pozíciók: 3 pozíció ±45°
Kulcstípus: 455-ös kulcs
Kulcs kivételi pozíció: Jobb oldal
Kiegészítő jellemzők
CAD szerinti teljes szélesség: 29 mm
CAD szerinti teljes magasság: 29 mm
CAD szerinti teljes mélység: 72 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
Mechanikai élettartam: 1000000 kapcsolási ciklus
Elektromos összeállítási kód: C3 - <6 érintkező egyes blokkok használatával előlapi szereléshez
C4 - <6 érintkező egyes és dupla blokkok használatával előlapi szereléshez
C5 - <5 érintkező egyes blokkok használatával előlapi szereléshez
C6 - <5 érintkező egyes és dupla blokkok használatával előlapi szereléshez
C7 - <4 érintkező egyes blokkok használatával előlapi szereléshez
C8 - <4 érintkező egyes és dupla blokkok használatával előlapi szereléshez
C11 - <3 érintkező egyes blokkok használatával előlapi szereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...70°C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 ZBGP furatfedéllel az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
GB 14048.5
EN/IEC 60947-1
EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-5-4
EN/IEC 60947-5-5
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam=18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam=11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
