A Schneider Electric Harmony XB4 termékcsalád különleges kulcsos kapcsolófej eleme, a ZB4BG0F046 modell professzionális ipari alkalmazásokhoz lett kifejlesztve. Ez a prémium minőségű, 22 mm-es beépítési átmérővel rendelkező kulcsos kapcsoló tökéletes választás olyan környezetben, ahol a kapcsolók működtetését korlátozni szeretnéd, vagy biztonságkritikus alkalmazásoknál, ahol csak felhatalmazott személyzet számára engedélyezett a rendszer működtetése.

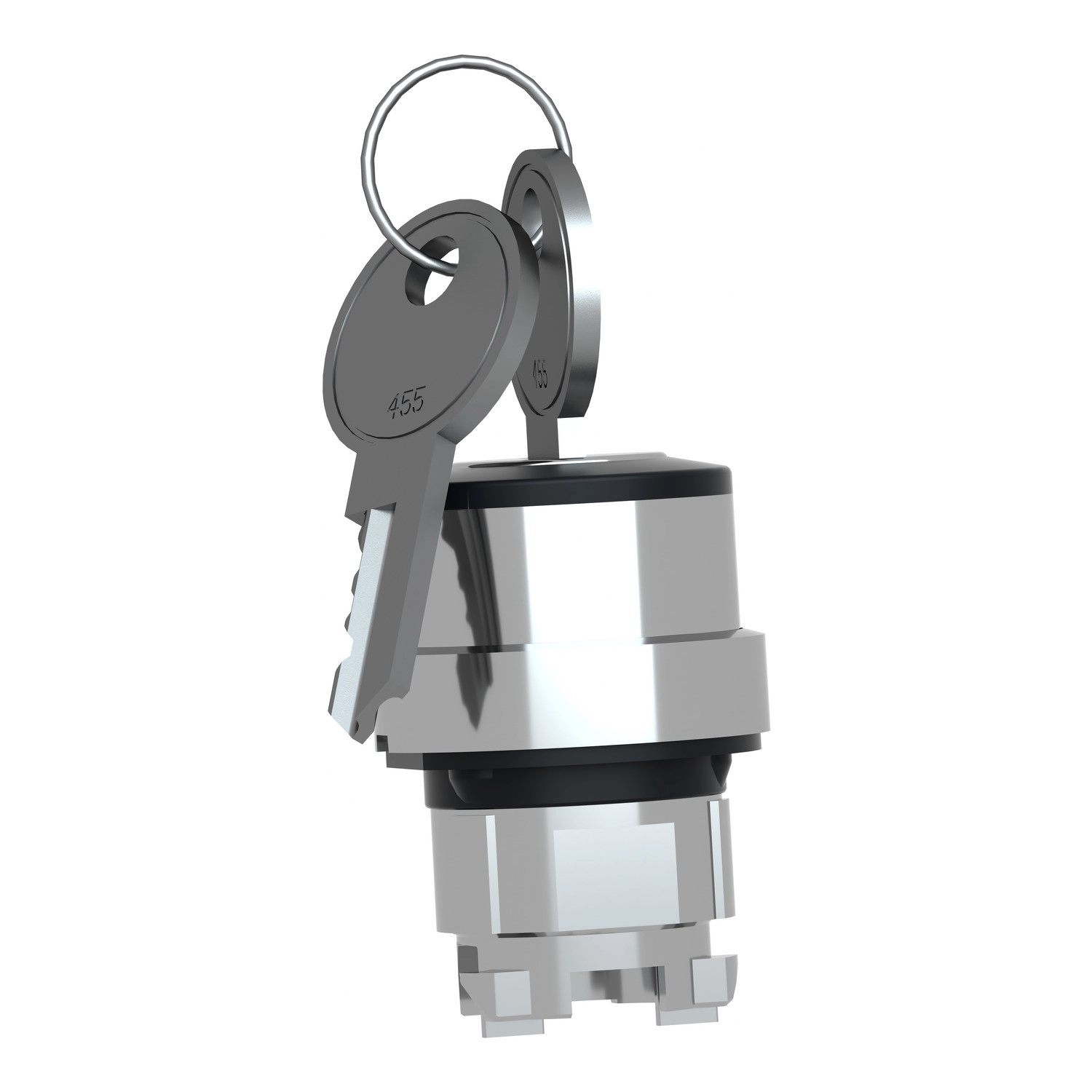

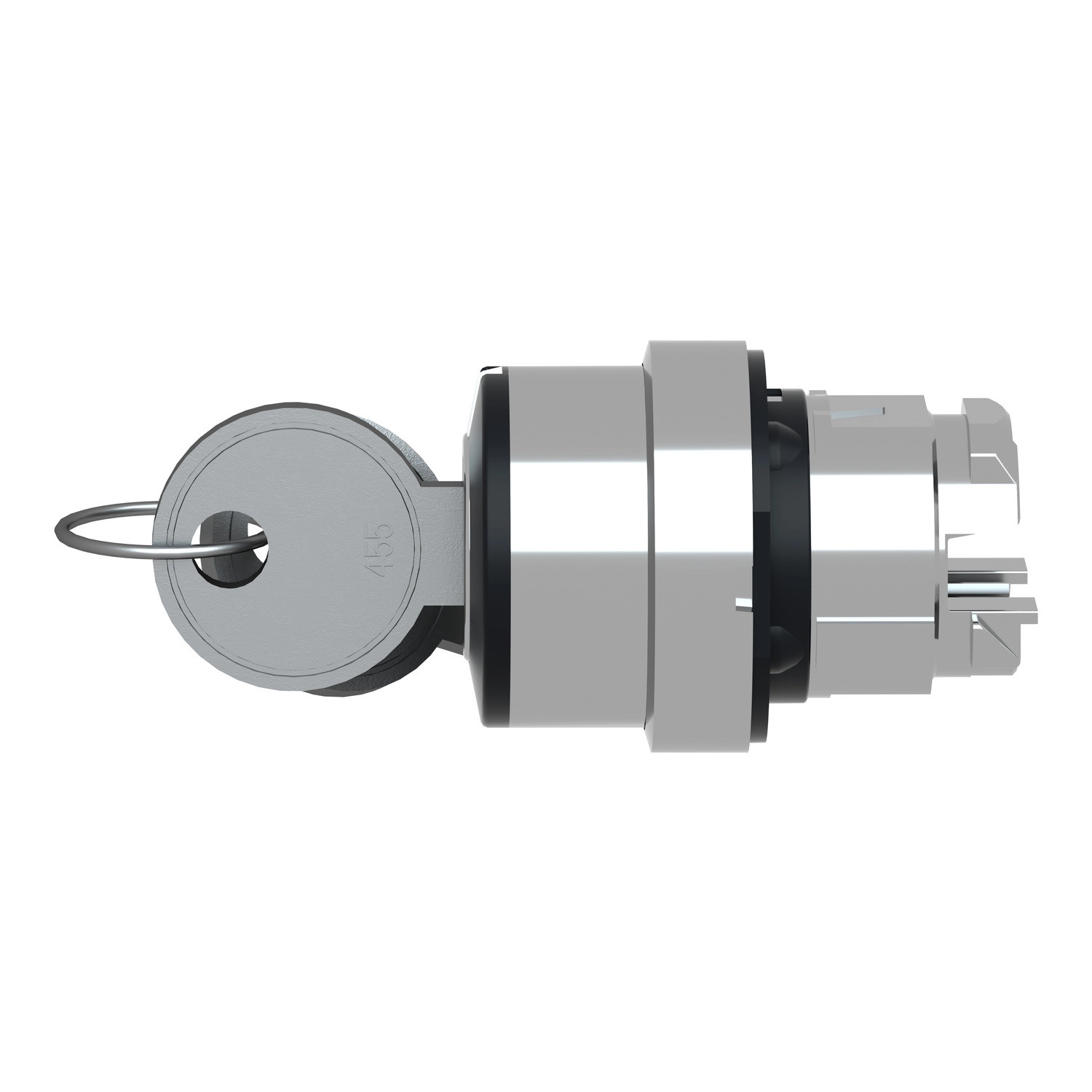

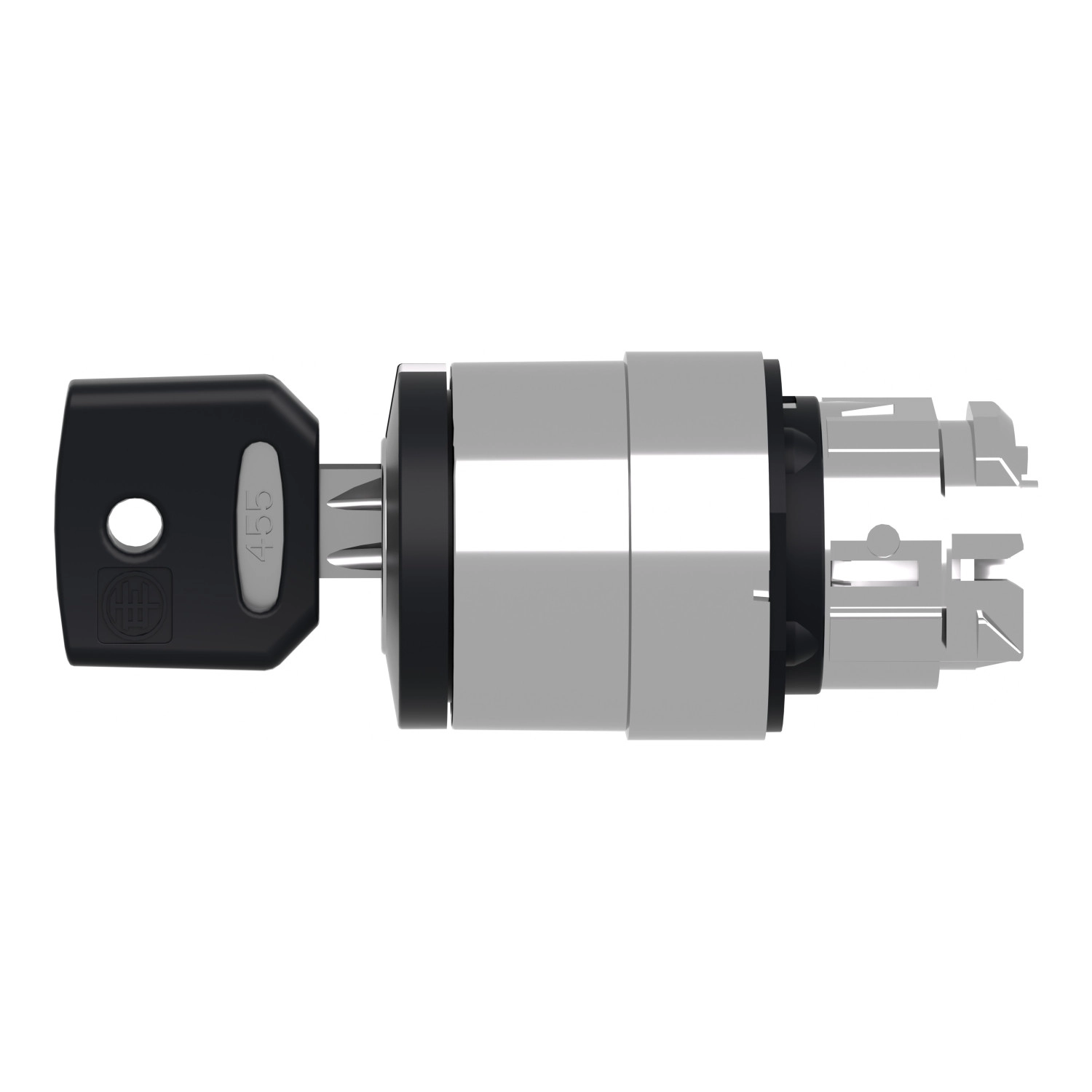

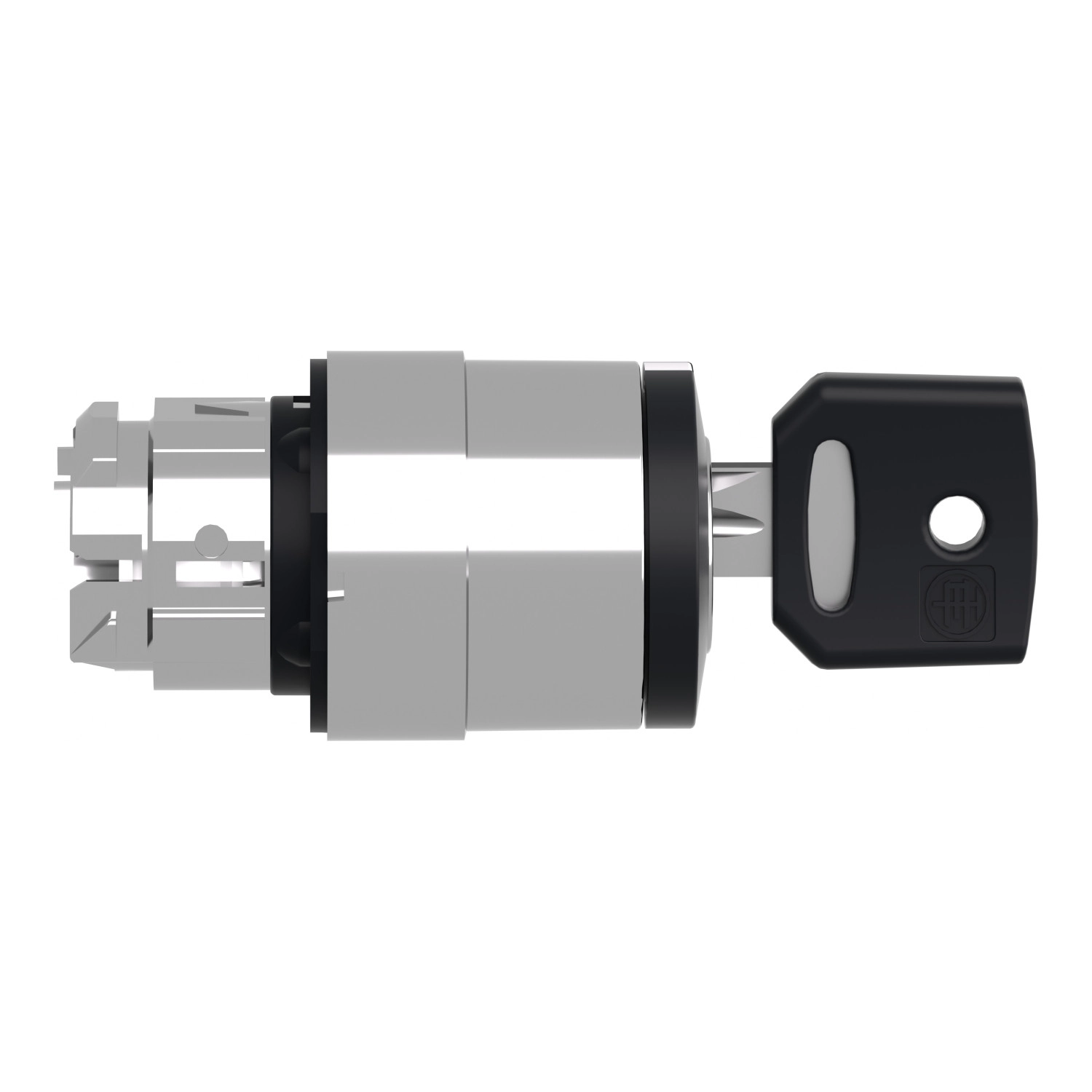

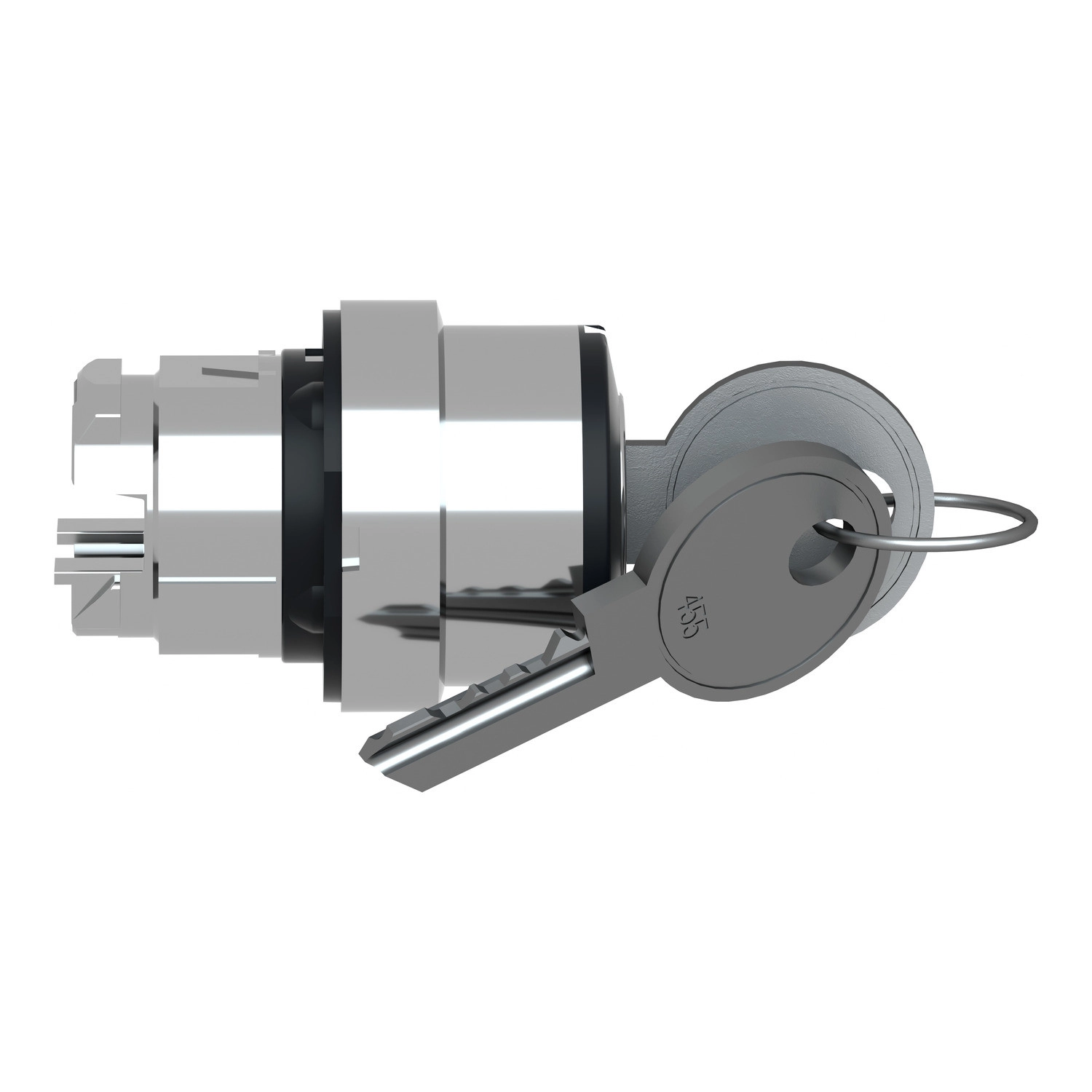

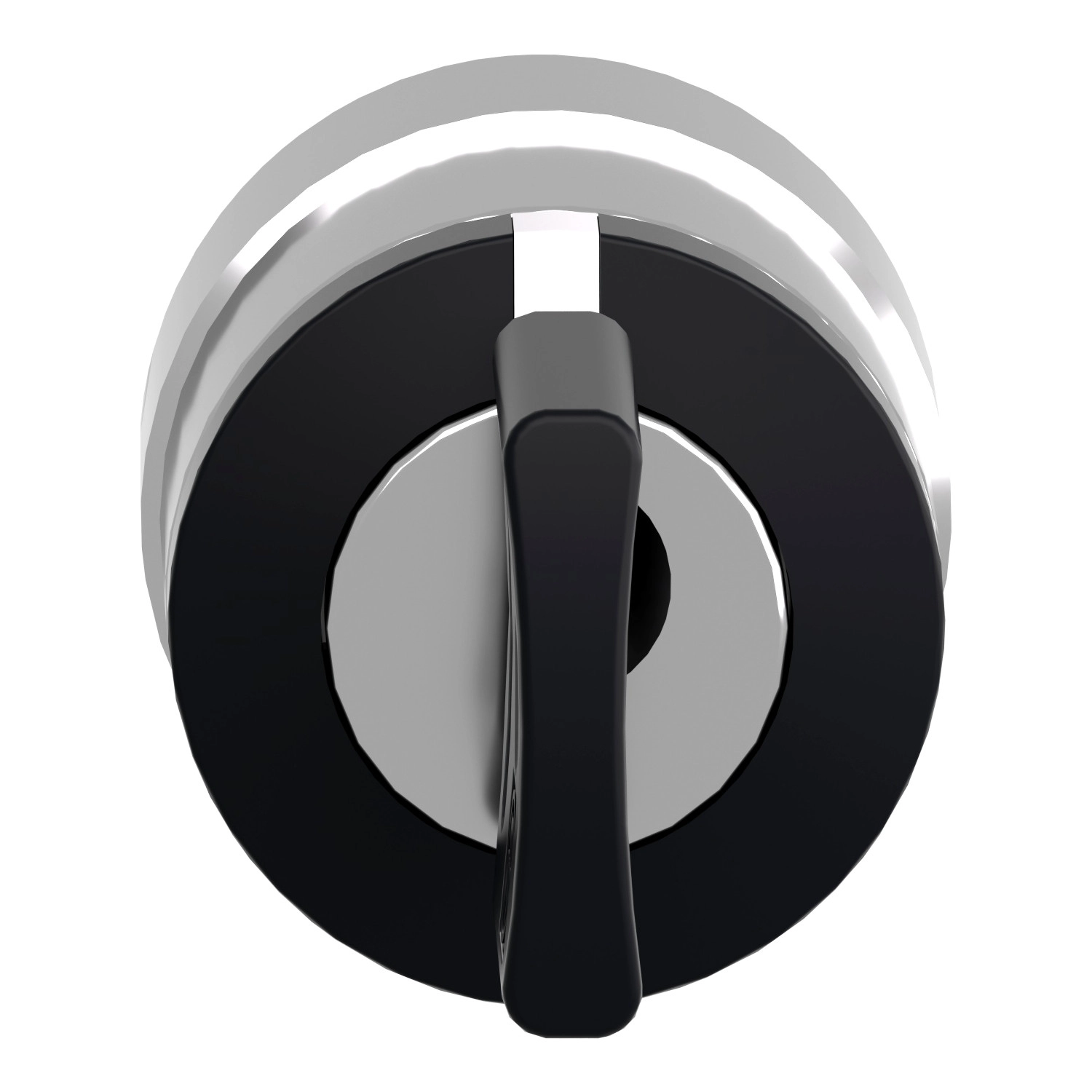

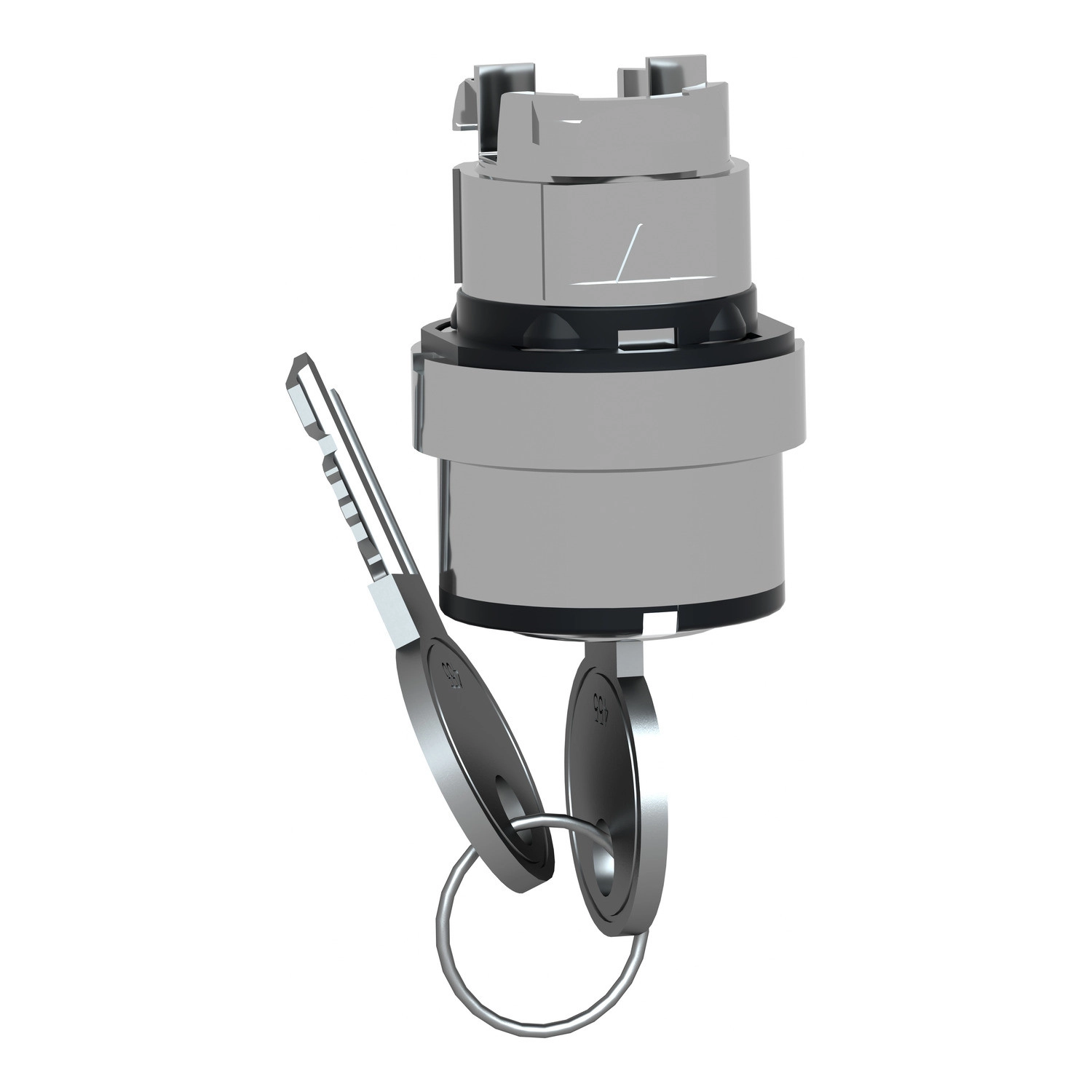

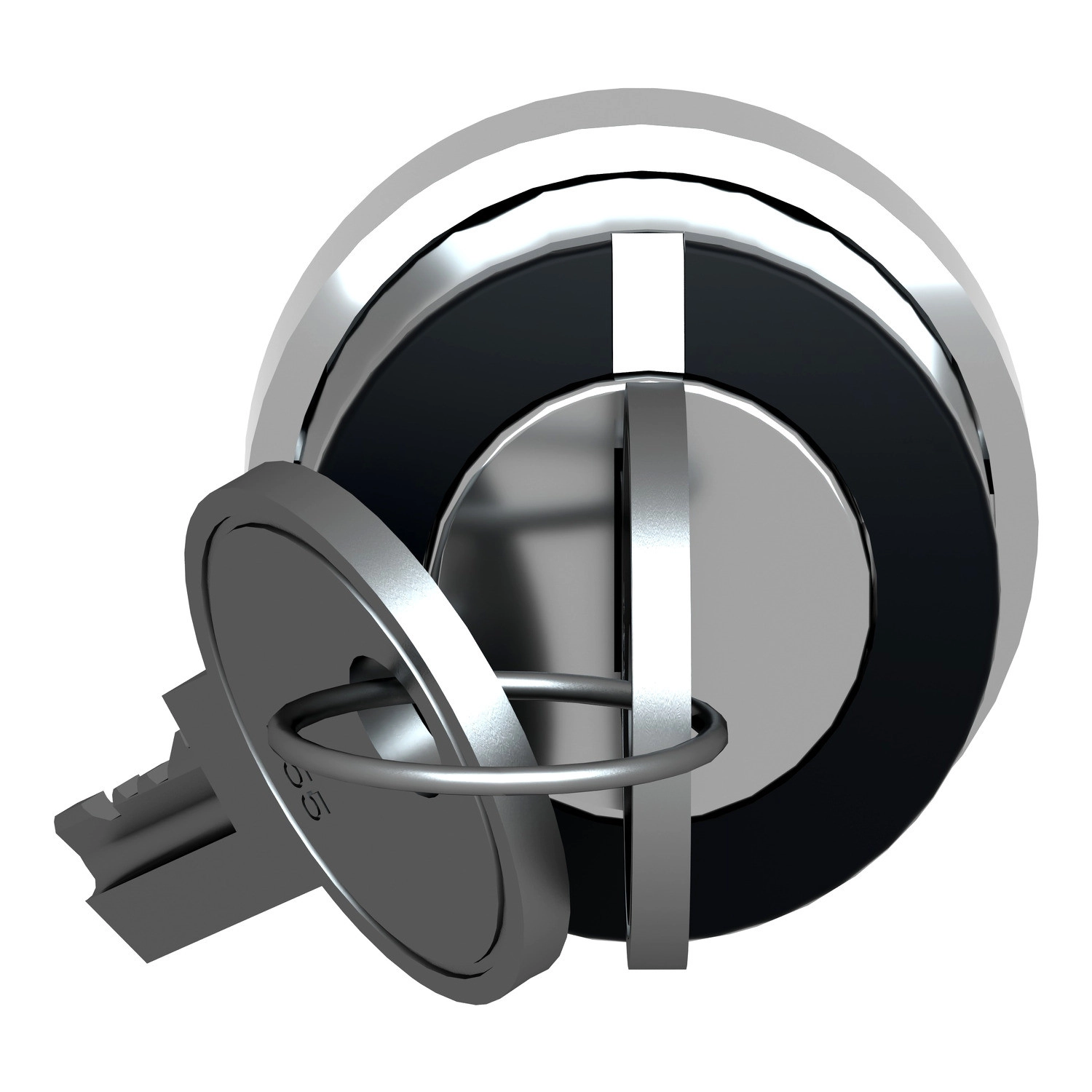

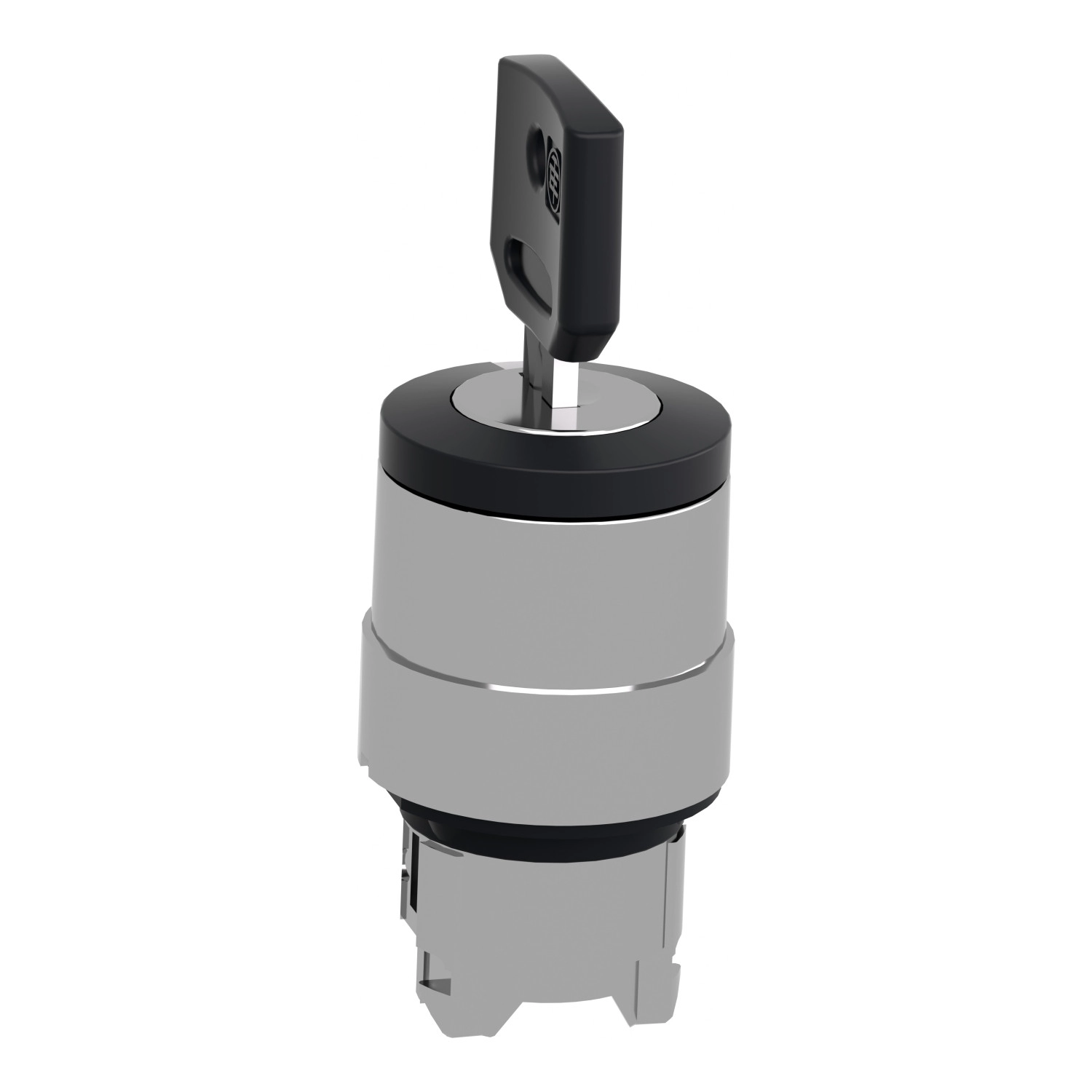

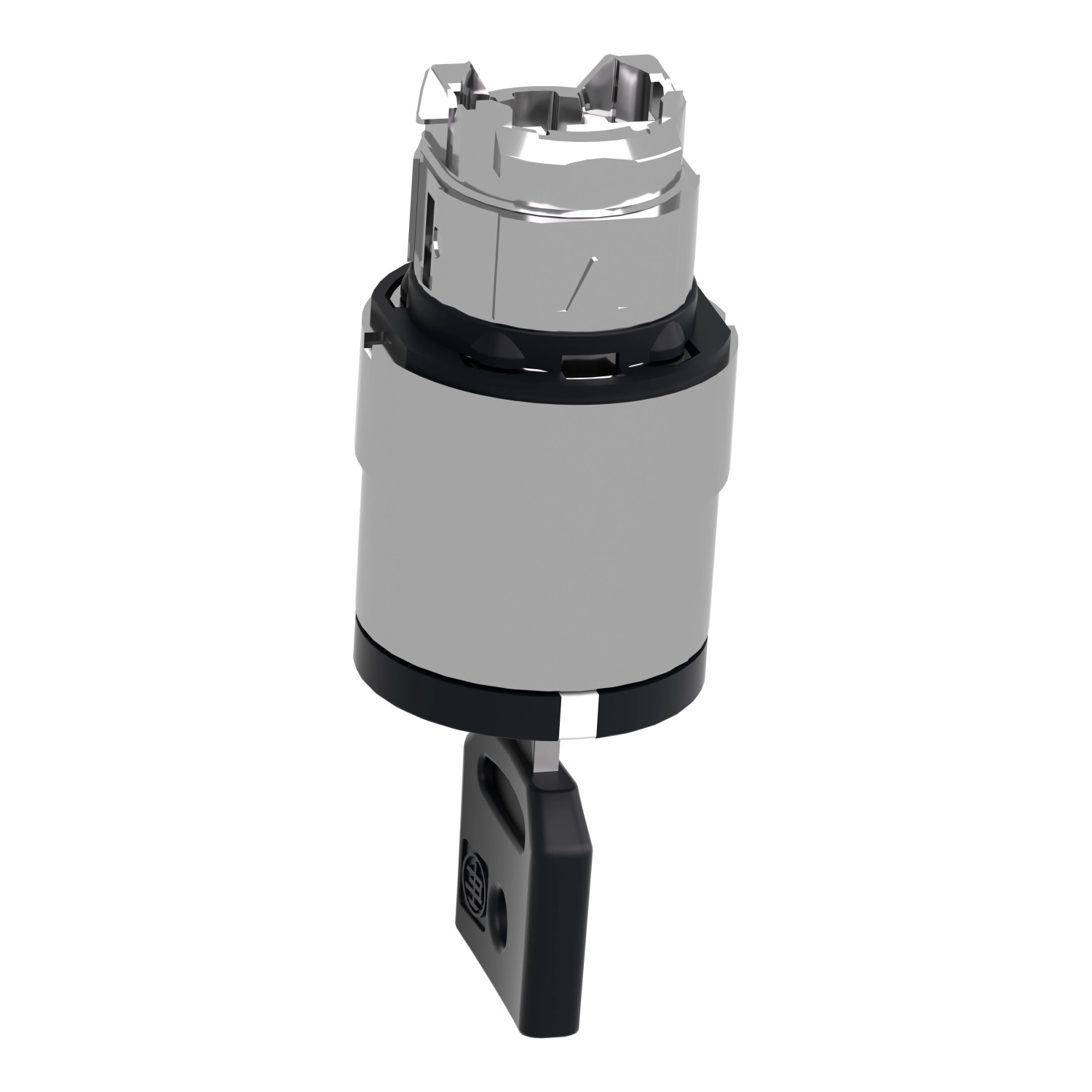

A ZB4BG0F046 kulcsos kapcsolófej fekete színű, 3 pozíciós (+/- 45°) működtetéssel és krómozott fém előlappal rendelkezik. A standard fejkialakítás kerek, ami esztétikus megjelenést biztosít az ipari környezetben is. A termék különleges kulccsal (455-ös) működtethető, és a kulcs bármely pozícióban eltávolítható, ami fokozott rugalmasságot biztosít a különböző vezérlési konfigurációkhoz. A kék kulcsos kapcsoló professzionális megjelenést kölcsönöz a teljes kezelőpanelnek.
Műszaki szempontból a ZB4BG0F046 kulcsos kapcsolófej számos figyelemreméltó jellemzővel büszkélkedhet. Alapkivitelben ez a ZB4 sorozatú eszköz csak a kapcsolófej részt tartalmazza, amely különböző elektromos blokkokkal kombinálható a megfelelő konfigurációhoz. Az elektromos összetétel kódjától függően akár 6 kontaktus is kialakítható a szimpla és dupla blokkok első felszerelésével (C3, C4). A mechanikai tartósság kivételes, akár 1 000 000 kapcsolási ciklus, ami hosszú élettartamot biztosít még intenzív használat esetén is. A CAD méretek tekintetében a termék 29 mm szélességgel és magassággal, valamint 72 mm mélységgel rendelkezik.
Környezeti szempontból a ZB4BG0F046 kulcsos kapcsolófej kiemelkedő védelmet kínál. Az IP védettségi szint IP66, IP67, IP69 és IP69K konform az IEC 60529 szabvány szerint, ami rendkívüli védettséget jelent por és víz ellen. A NEMA védettségi fokozat NEMA 13 és NEMA 4X. A termék kiváló ellenállással rendelkezik nagynyomású mosással szemben (7 000 000 Pa 55°C-on, 0,1 m távolságból). A működési hőmérséklet-tartomány -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. Az eszköz megfelel az EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, GB 14048.5 és EN/IEC 60947-5-5 szabványoknak, illetve számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a DNV, CSA, UL, LROS és BV tanúsítványokat. A vibrációálló képesség 5 gn (f=2-500 Hz) az IEC 60068-2-6 szerint, míg az ütésállóság 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) féltávú szinuszos gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BG0F046 -key selector operating head műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos kapcsolófej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejkialakítás: Standard
Értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető profilja: Kék kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcstípus: Speciális kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód:
C3 <6 kontaktushoz egyes blokkok használatával elülső szerelésben
C4 <6 kontaktushoz egyes és dupla blokkok használatával elülső szerelésben
C5 <5 kontaktushoz egyes blokkok használatával elülső szerelésben
C6 <5 kontaktushoz egyes és dupla blokkok használatával elülső szerelésben
C7 <4 kontaktushoz egyes blokkok használatával elülső szerelésben
C8 <4 kontaktushoz egyes és dupla blokkok használatával elülső szerelésben
C11 <3 kontaktushoz egyes blokkok használatával elülső szerelésben
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70°C
Környezeti hőmérséklet működéshez: -40...70°C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, GB 14048.5, EN/IEC 60947-5-5
Terméktanúsítványok: DNV, CSA, UL listázott, LROS (Lloyds register of shipping), BV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltávú szinuszos gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) féltávú szinuszos gyorsulás az IEC 60068-2-27 szerint
