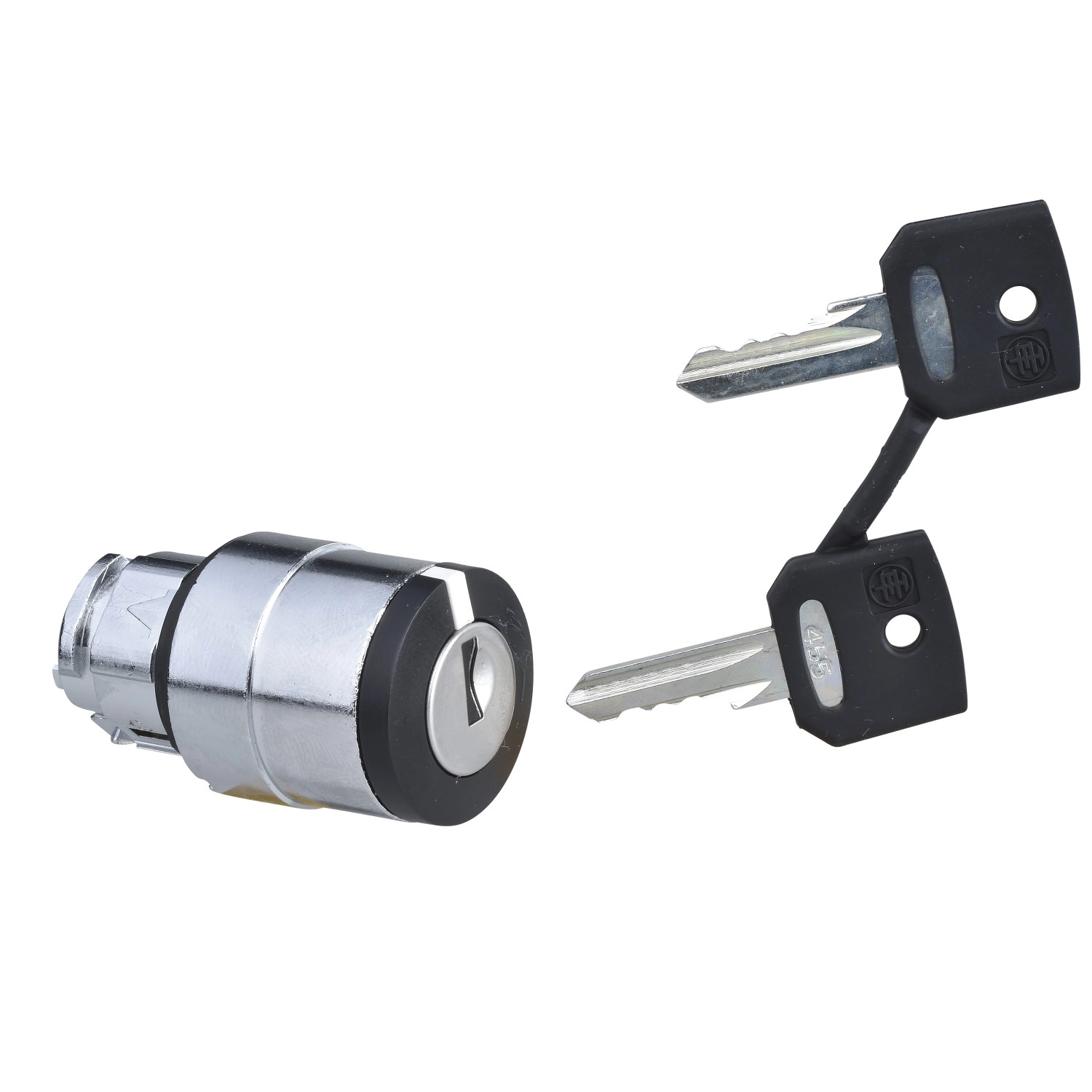

A Schneider Electric Harmony XB4 sorozatú ZB4BG09 kulcsos választókapcsoló fej egy rendkívül megbízható és sokoldalú ipari vezérlőelem, amely elsősorban szakaszolási, vezérlési és biztonsági alkalmazásokhoz készült. Ez a prémium minőségű, króm bevonatú fém kerettel rendelkező eszköz tökéletes választás olyan környezetbe, ahol az illetéktelen beavatkozást meg kell akadályozni.
A ZB4BG09 választókapcsoló fej 22 mm átmérőjű standard szerelőlyukba illeszthető, ami iparági szabvány méret, így könnyen beépíthető a legtöbb vezérlőpanelbe és kezelőfelületbe. A kapcsolófej fekete kulcsos kivitelben készült, 455-ös kulcsrendszerrel, amely jobb oldali állásban vehető ki, ezzel extra biztonságot nyújtva. A három pozíciós (+/- 45°) maradó állású működés lehetővé teszi különböző üzemmódok vagy funkciók közötti választást, miközben biztosítja, hogy a kapcsoló az utolsó választott helyzetben maradjon külső beavatkozás nélkül.
A ZB4BG09 kapcsolófej kiemelkedő mechanikai tartósságot kínál, akár 1 000 000 kapcsolási ciklusra tervezték, ami kivételes élettartamot biztosít még intenzív ipari használat mellett is. Az eszköz ellenáll a nagy nyomású mosóberendezéseknek is (7000000 Pa 55 °C-on, 0,1 m távolságból), így ideális választás olyan környezetben, ahol rendszeres tisztítás szükséges, például élelmiszeripari vagy gyógyszeripari alkalmazásokban.
A termék magas szintű védelmi osztályokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi szinttel, valamint NEMA 13 és NEMA 4X minősítéssel, ami kivételes védelmet biztosít por, víz és nagynyomású vízsugár ellen. IK06 fokozatú mechanikai ütésállósággal is rendelkezik (kulcslyuk fedéllel), ami tovább növeli a termék megbízhatóságát zord környezetben. Az eszköz működési és tárolási hőmérséklet-tartománya rendkívül széles, -40 és +70 °C között, így szélsőséges hőmérsékleti viszonyok között is használható.
A Schneider Electric Harmony XB4 ZB4BG09 kapcsolófej többféle elektromos konfigurációban használható, különböző érintkezőblokk elrendezésekkel (C3, C4, C5, C6, C7, C8, C11 kódok). Ez a rugalmasság lehetővé teszi a különböző vezérlési igények kielégítését, legyen szó akár egyszerű vagy összetett kapcsolási sémákról. A termék megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508 és CSA C22.2 No 14 előírásoknak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal, ami biztosítja a globális használhatóságot és a kiváló minőséget.
A ZB4BG09 kulcsos kapcsolófej alapelemként kerül forgalomba, így rugalmasan kombinálható különböző érintkezőblokkokkal a konkrét alkalmazásnak megfelelően. A termék 29×29×72 mm-es kompakt méretei ellenére kiváló teljesítményt és hosszú élettartamot kínál, így ideális választás a magas minőségi követelményeket támasztó ipari automatizálási és vezérlési rendszerekhez.
Schneider Electric Harmony XB4 - ZB4BG09 -fém választókapcsoló fej műszaki adatok
Alapvető tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB4
Keret anyaga: Króm bevonatú fém
Szerelési átmérő: 22 mm
Fejforma: Kerek
Fejforma típusa: Standard
Működtető profilja: Fekete kulcsos kapcsoló
Működtető típusa: Maradó állású
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcstípus: 455-ös kulcs
Kulcs kivételi pozíció: Jobb
Kiegészítő információk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Mechanikai tartósság: 1000000 ciklus
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetétel kód: C3 <6 érintkezőhöz egyérintkezős blokkok használatával elölről szerelve
C4 <6 érintkezőhöz egyérintkezős és kétérintkezős blokkok használatával elölről szerelve
C5 <5 érintkezőhöz egyérintkezős blokkok használatával elölről szerelve
C6 <5 érintkezőhöz egyérintkezős és kétérintkezős blokkok használatával elölről szerelve
C7 <4 érintkezőhöz egyérintkezős blokkok használatával elölről szerelve
C8 <4 érintkezőhöz egyérintkezős és kétérintkezős blokkok használatával elölről szerelve
C11 <3 érintkezőhöz egyérintkezős blokkok használatával elölről szerelve
Eszköz bemutatás: Alapelem
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védelmi fokozat: NEMA 13
NEMA 4X
IK védelmi fokozat: IK06 kulcslyuk fedéllel ZBGP az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, GB 14048.5, EN/IEC 60947-1, EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-5
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
