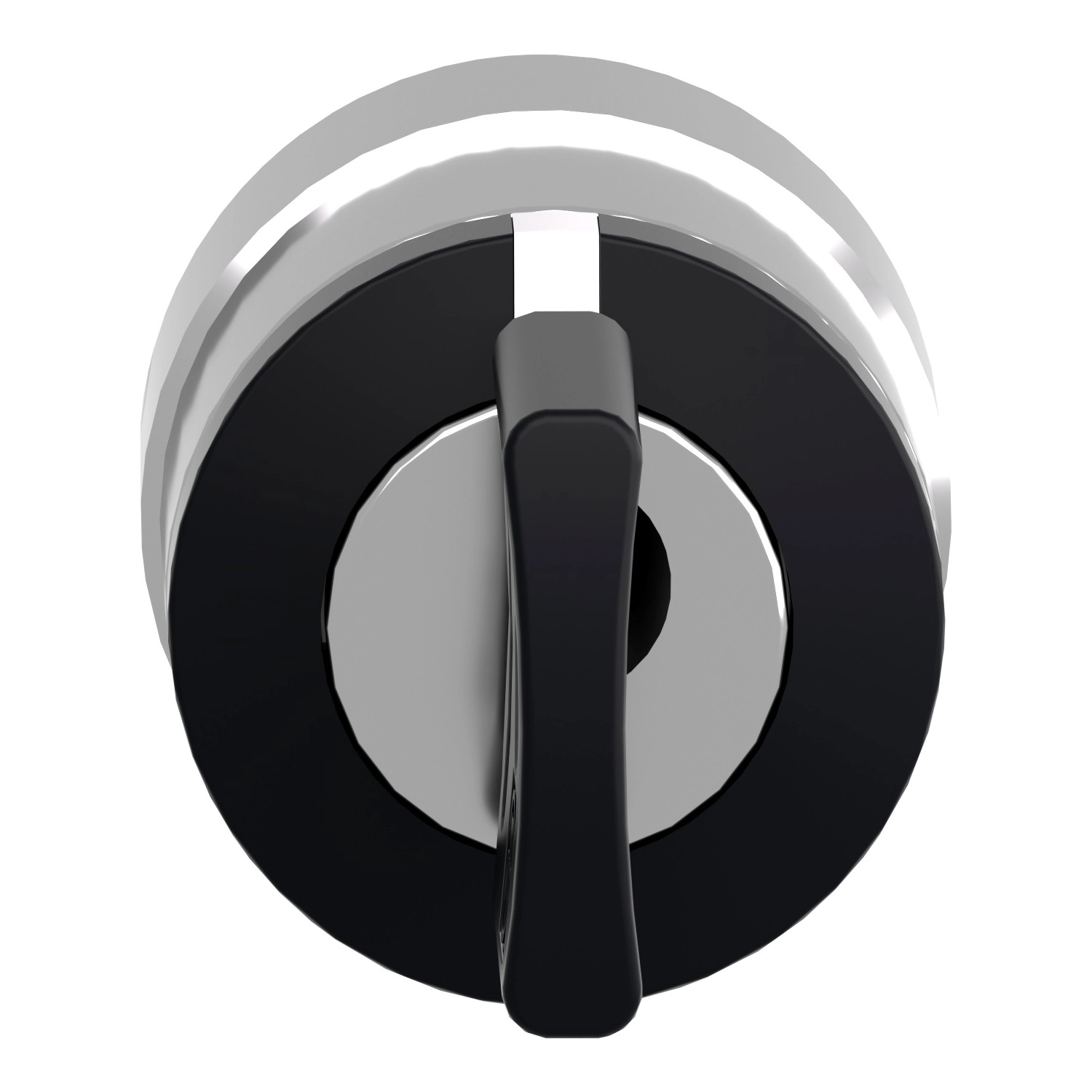

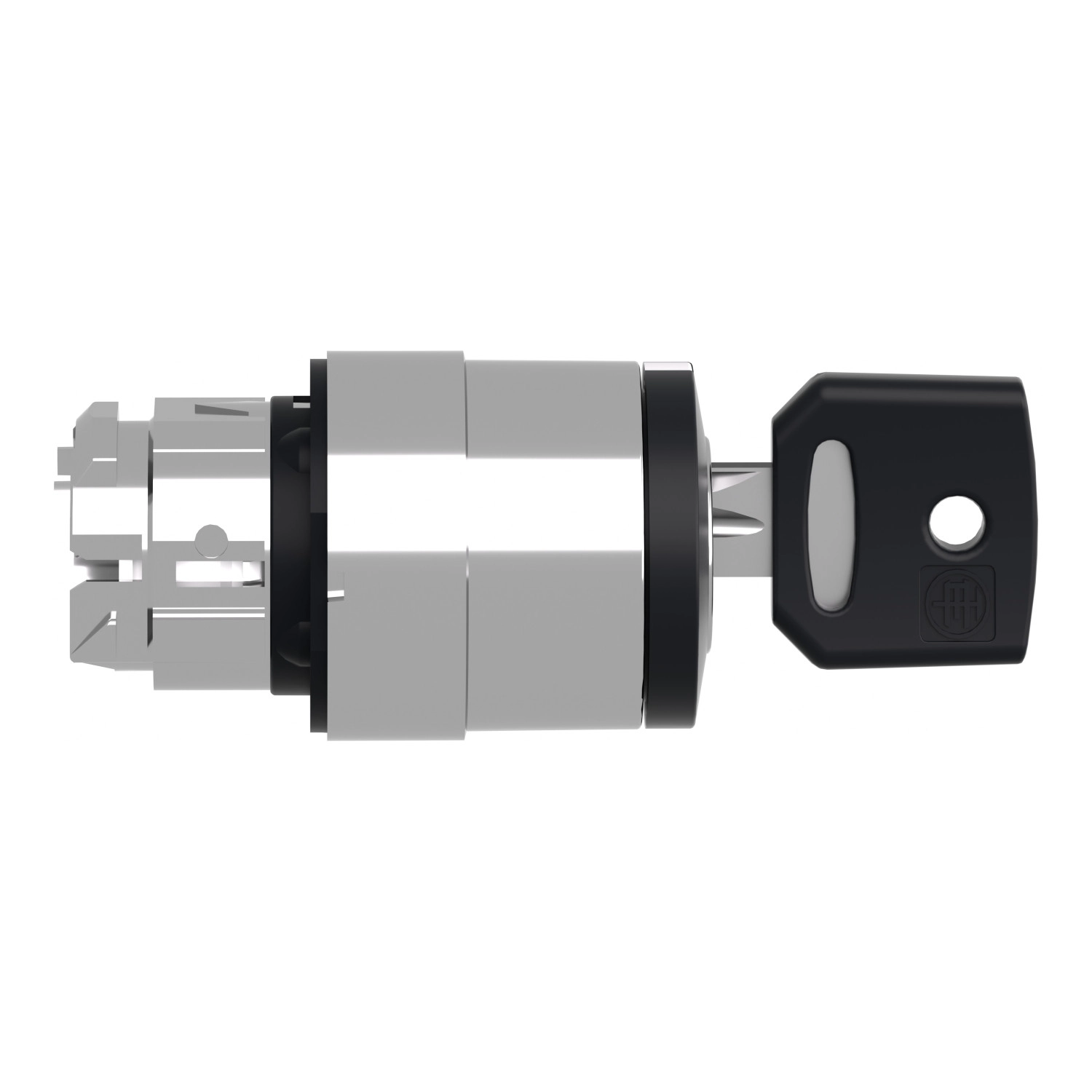

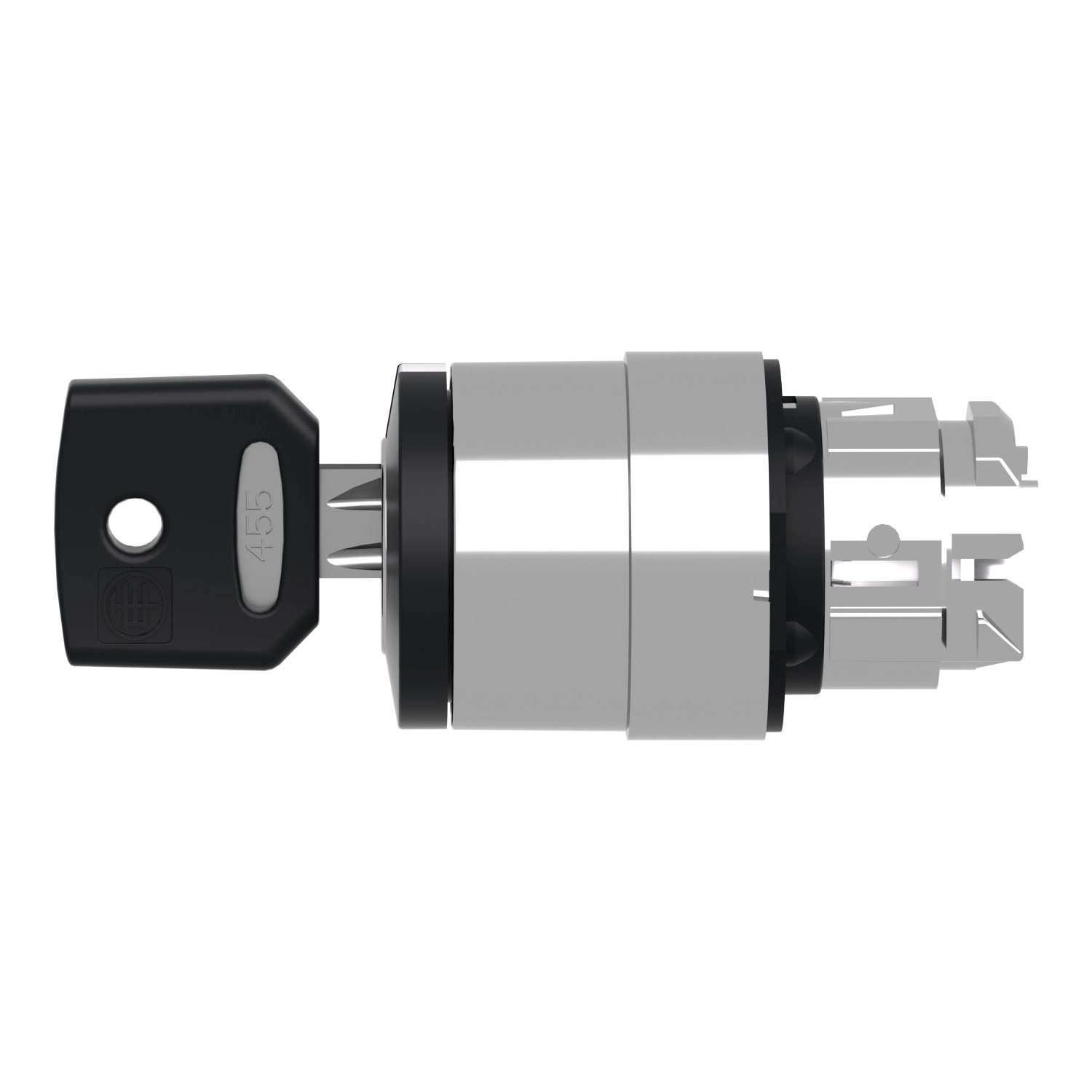

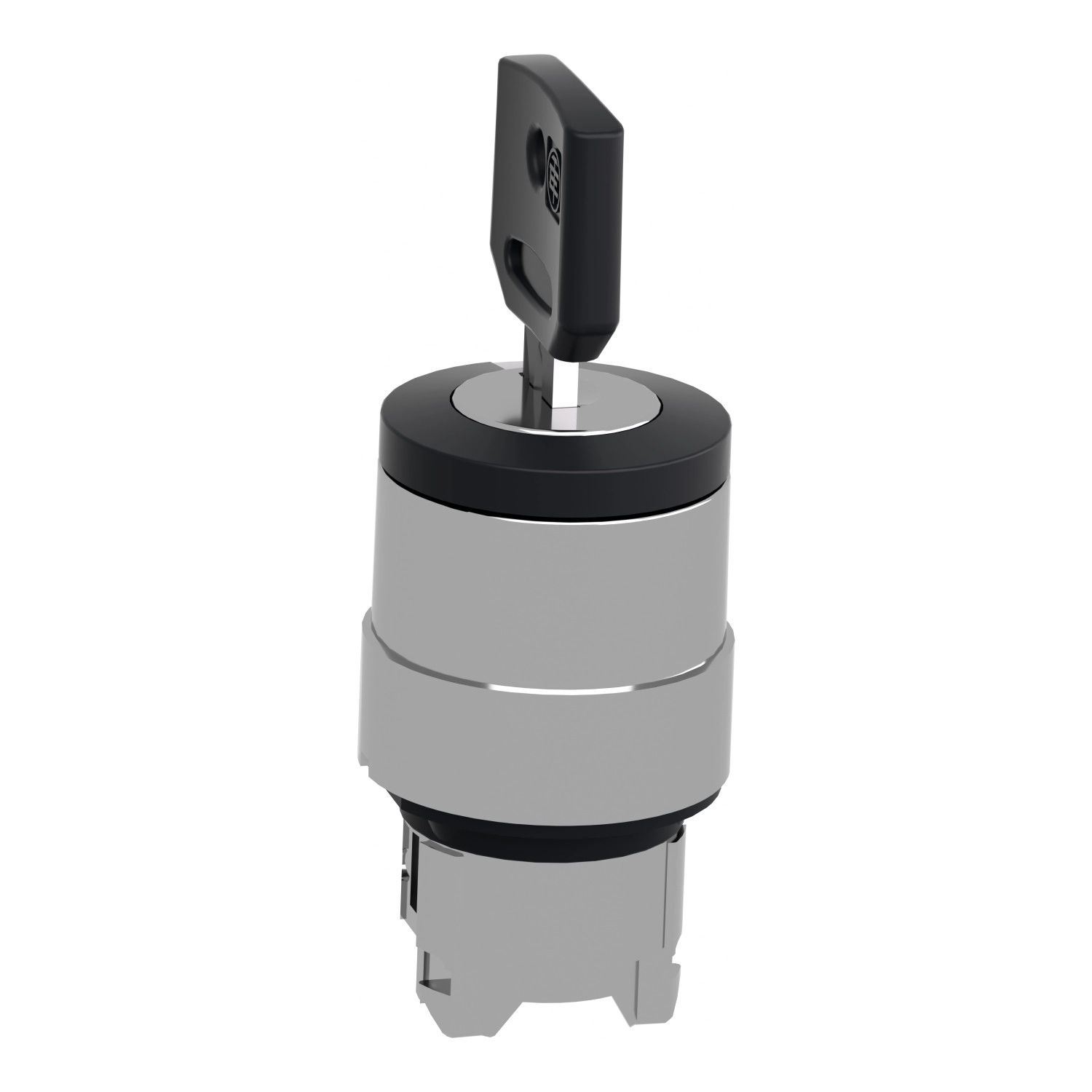

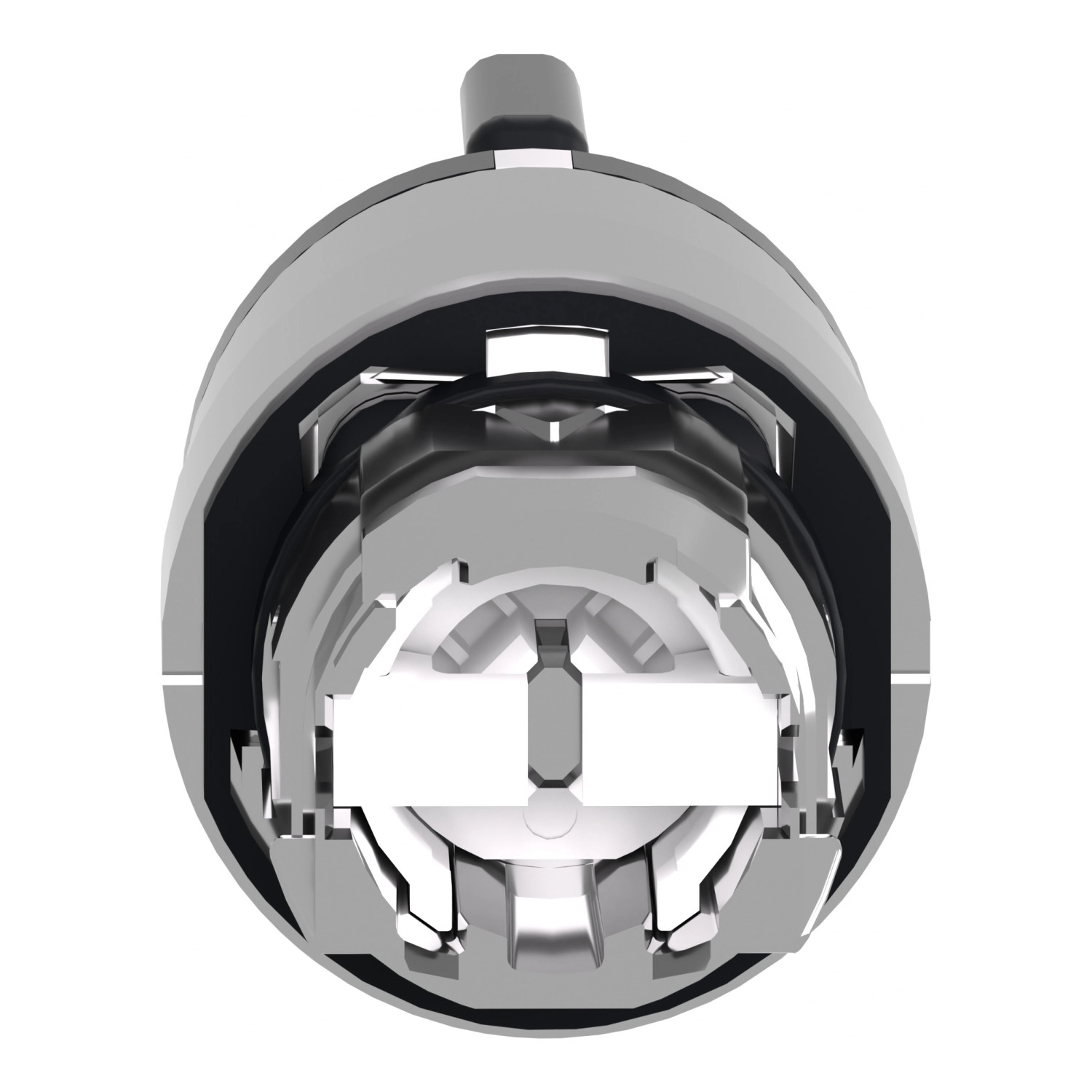

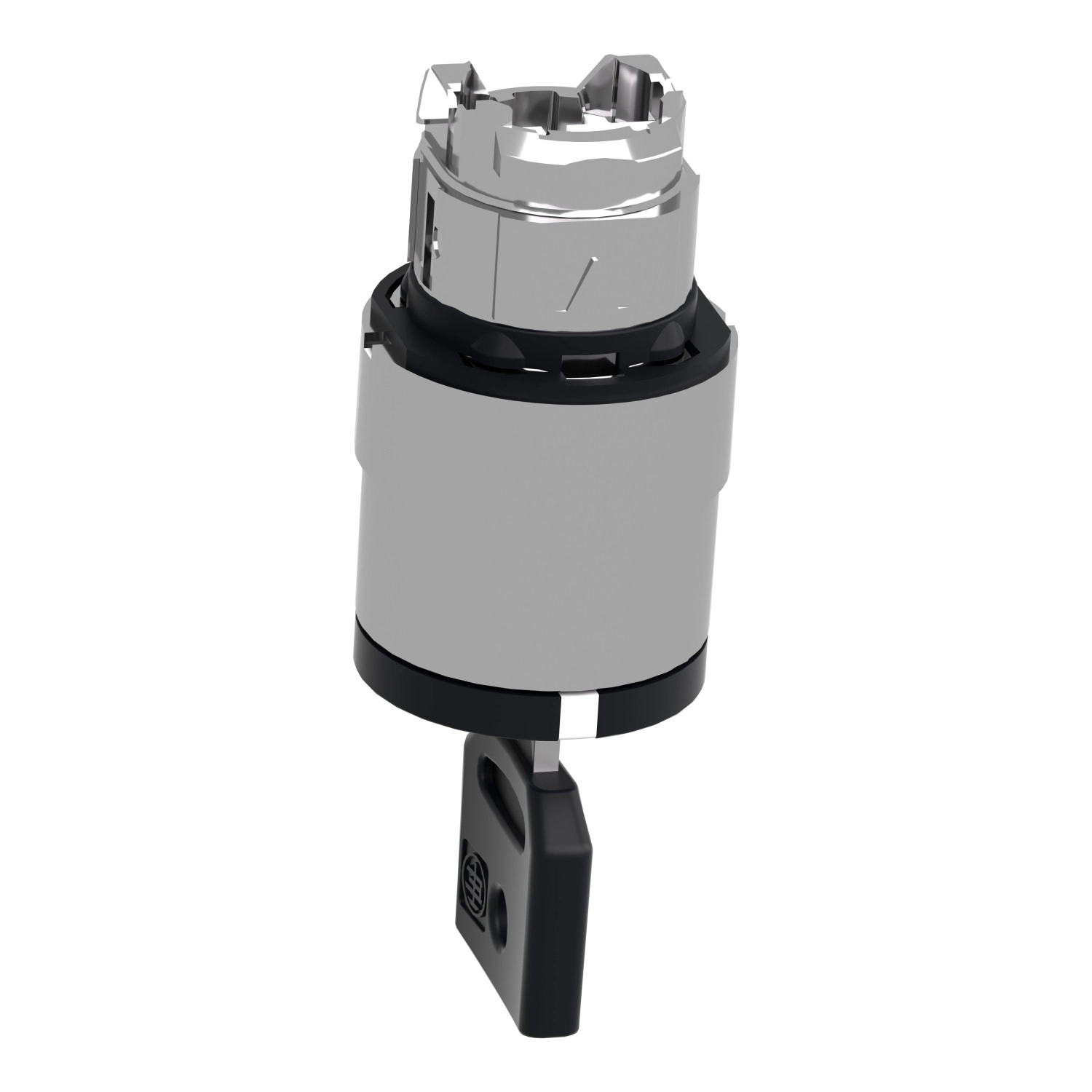

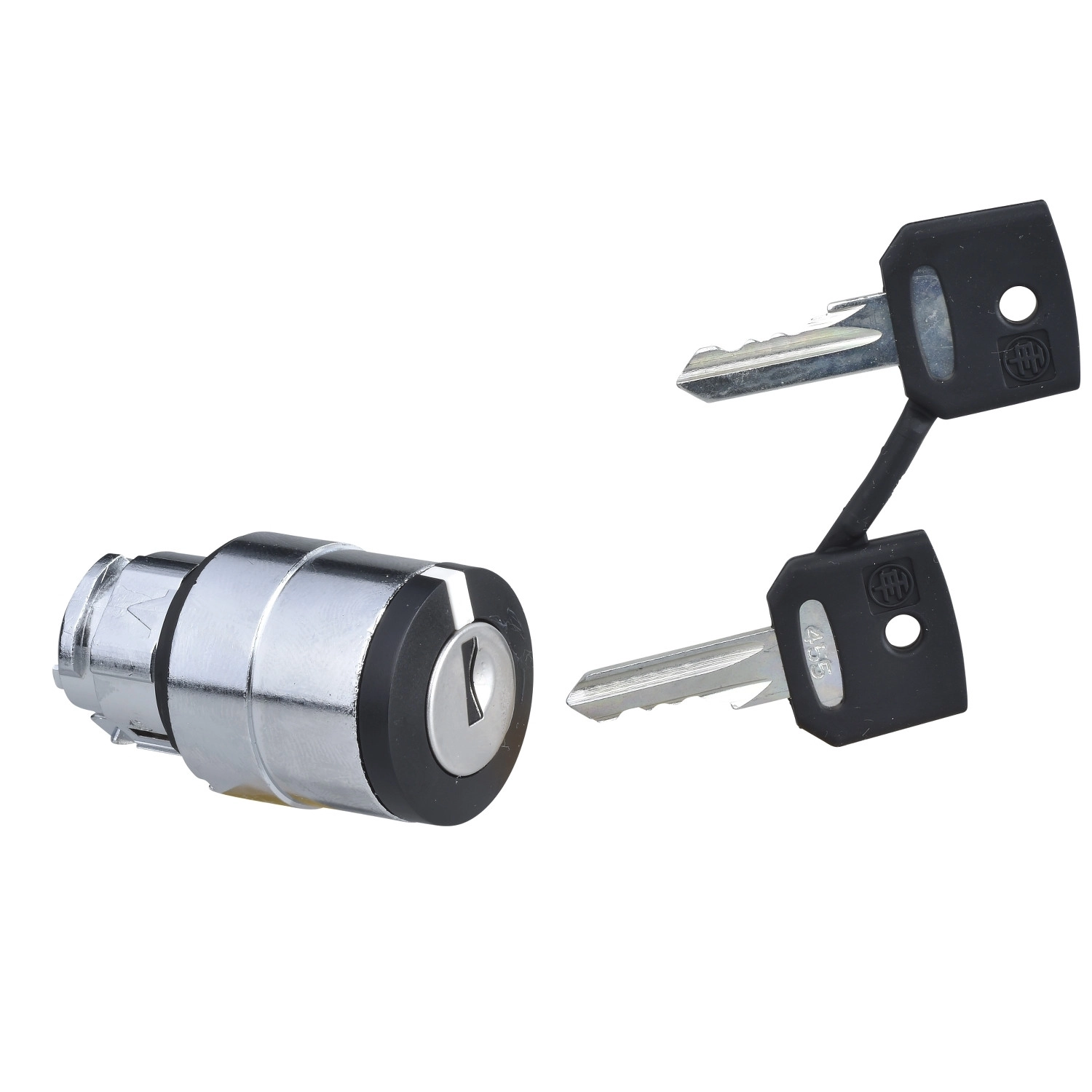

A Schneider Electric Harmony XB4 sorozatú ZB4BG08 kulcsos választókapcsoló fej egy prémium minőségű ipari irányítástechnikai eszköz, amely megbízható működést biztosít komplex ipari környezetben is. A krómbevonatú fém kivitelnek köszönhetően tartós, hosszú élettartamú komponens, amely megfelel a legmagasabb ipari elvárásoknak is.
A ZB4BG08 választókapcsoló fej fekete színű, 455-ös típusú kulcsos kialakítással rendelkezik, amely három pozíciós működést tesz lehetővé. A kulcs kizárólag a bal pozícióban vehető ki, ami különösen fontos biztonsági alkalmazásoknál. Az eszköz jobbról a középső állásba automatikusan visszatérő rugós mechanizmussal van ellátva, amely biztosítja, hogy a kapcsoló ne maradjon véletlenül nem kívánt állapotban. A kapcsoló fejének kialakítása kerek, standard 22 mm-es szerelőfuratba illeszkedik, így kompatibilis a legelterjedtebb ipari vezérlőpanelekkel.
A termék műszaki specifikációi lenyűgözőek: IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami teljes por elleni védelmet és a nagynyomású vízsugár elleni védettséget biztosít. A kapcsolófejet akár 7000000 Pa nyomású, 55°C-os vízzel is tisztíthatod 0,1 méter távolságból anélkül, hogy károsodna. NEMA 13 és NEMA 4X besorolásnak is megfelel, ami szintén kiváló védettséget jelez. A mechanikai élettartama rendkívüli, 1000000 kapcsolási ciklust képes elviselni. Üzemeltetési hőmérséklet-tartománya -40°C és +70°C között van, így szélsőséges körülmények között is alkalmazható. Az IK06 fokozatú ütésállóság (keyhole cover ZBGP használata esetén) további védelmet nyújt a fizikai behatások ellen.
A ZB4BG08 kapcsolófej különféle elektromos konfigurációkkal használható, a C3-tól a C11-ig terjedő elektromos összeállítási kódokkal kompatibilis, ami maximális rugalmasságot biztosít a különböző alkalmazásokhoz. Alkalmas akár 6 kontaktus használatához is (a konfigurációtól függően), és mind egyes, mind dupla blokkokkal szerelhető első rögzítéssel. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az EN/IEC 60947-5-1, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14, és EN/IEC 60947-5-5 szabványokat, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is.
A ZB4BG08 különösen alkalmas olyan környezetben, ahol fontos a hozzáférés korlátozása, vagy ahol csak felhatalmazott személyek változtathatják a beállításokat. Ideális választás biztonsági rendszerekhez, ipari gépekhez, vezérlőpanelekhez, és olyan alkalmazásokhoz, ahol kulcsos védelem szükséges. A termék kompatibilis a Schneider Electric Harmony XB4 sorozat többi elemével, így könnyen integrálható meglévő rendszerekbe is. Rezgésállósága (5 gn, f= 2…500 Hz) és ütésállósága (30/50 gn különböző időtartamokkal) biztosítja a megbízható működést még vibráló gépi környezetben is.
Schneider Electric Harmony XB4 - ZB4BG08 -fém választókapcsoló fej műszaki adatok
Termék fő jellemzői
Termékcsalád: Harmony XB4
Terméktípus: Fej kulcsos választókapcsolóhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejforma: Kerek
Visszatérés: Jobbról középre
Kezelőszerv típusa: Fekete kulcsos kapcsoló
Működés módja: Rugós visszatérés
Kapcsoló pozíciók: 3 állás +/- 45°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bal oldali állás
Kiegészítő információk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Mechanikai élettartam: 1000000 kapcsolási ciklus
Elektromos összeállítási kód: C3 max. 6 érintkezőhöz egyszerű blokkokkal első rögzítéssel
Elektromos összeállítási kód: C4 max. 6 érintkezőhöz egyszerű és dupla blokkokkal első rögzítéssel
Elektromos összeállítási kód: C5 max. 5 érintkezőhöz egyszerű blokkokkal első rögzítéssel
Elektromos összeállítási kód: C6 max. 5 érintkezőhöz egyszerű és dupla blokkokkal első rögzítéssel
Elektromos összeállítási kód: C7 max. 4 érintkezőhöz egyszerű blokkokkal első rögzítéssel
Elektromos összeállítási kód: C8 max. 4 érintkezőhöz egyszerű és dupla blokkokkal első rögzítéssel
Elektromos összeállítási kód: C11 max. 3 érintkezőhöz egyszerű blokkokkal első rögzítéssel
Eszköz kiszerelés: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Üzemelési hőmérséklet: -40…70 °C
Tárolási hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettség: IP66 az IEC 60529 szerint
IP védettség: IP67
IP védettség: IP69
IP védettség: IP69K
NEMA védettség: NEMA 13
NEMA védettség: NEMA 4X
IK védettség: IK06 ZBGP kulcslyukfedéllel az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14, EN/IEC 60947-5-5
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Nagynyomású mosással szembeni ellenállás
7000000 Pa 55 °C-on, távolság: 0,1 m
