A Schneider Electric Harmony XB4 termékcsalád ZB4BG05 típusú kulcsos választókapcsoló feje ipari automatizálási és vezérlési alkalmazásokhoz lett kifejlesztve, ahol biztonságos kapcsolási műveletekre és illetéktelen hozzáférés korlátozására van szükség. Ez a prémium minőségű, fém kivitelű kapcsolófej tökéletes választás üzemek, gyártósorok és ipari berendezések vezérléséhez, ahol a robusztus kialakítás és a megbízható működés alapvető követelmény.

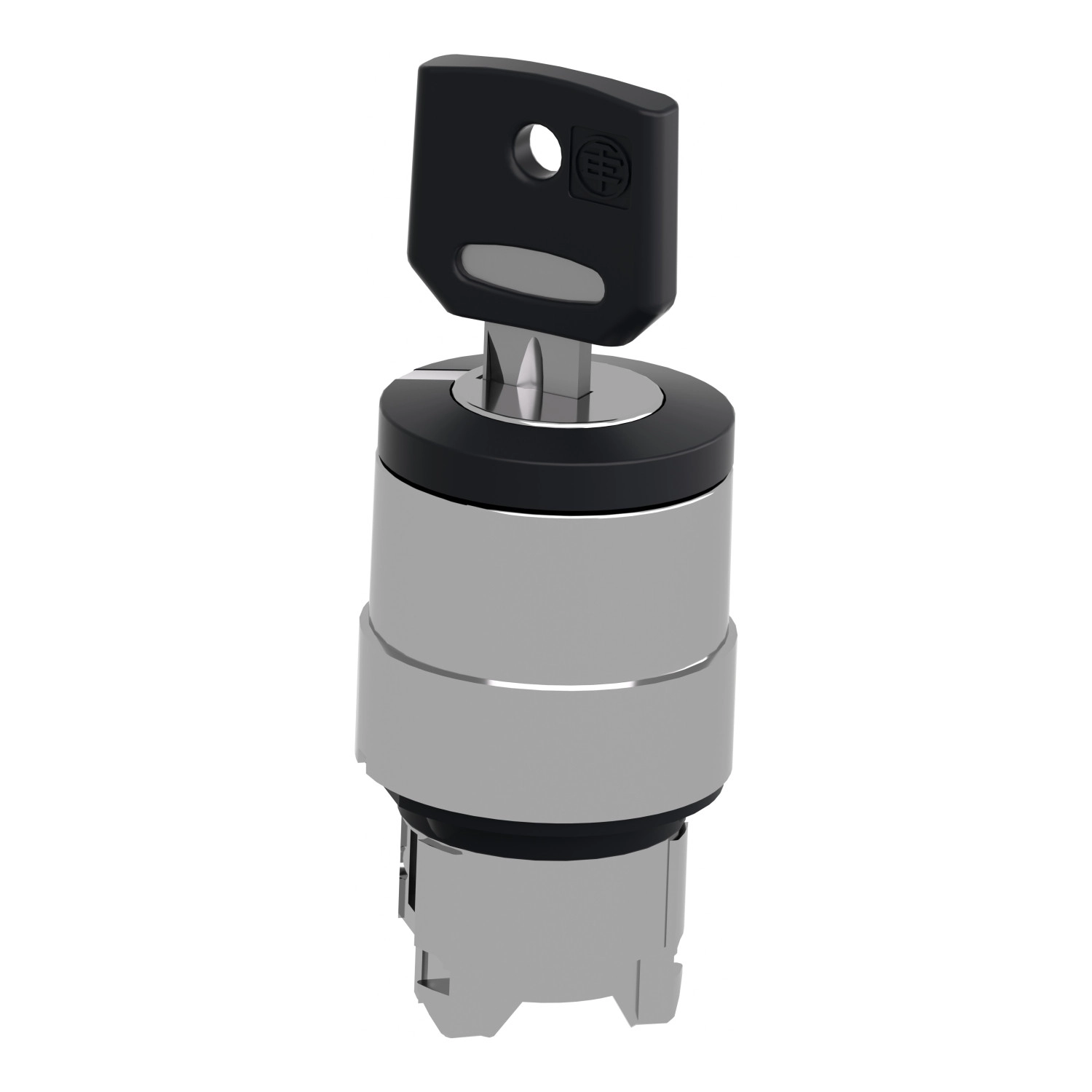

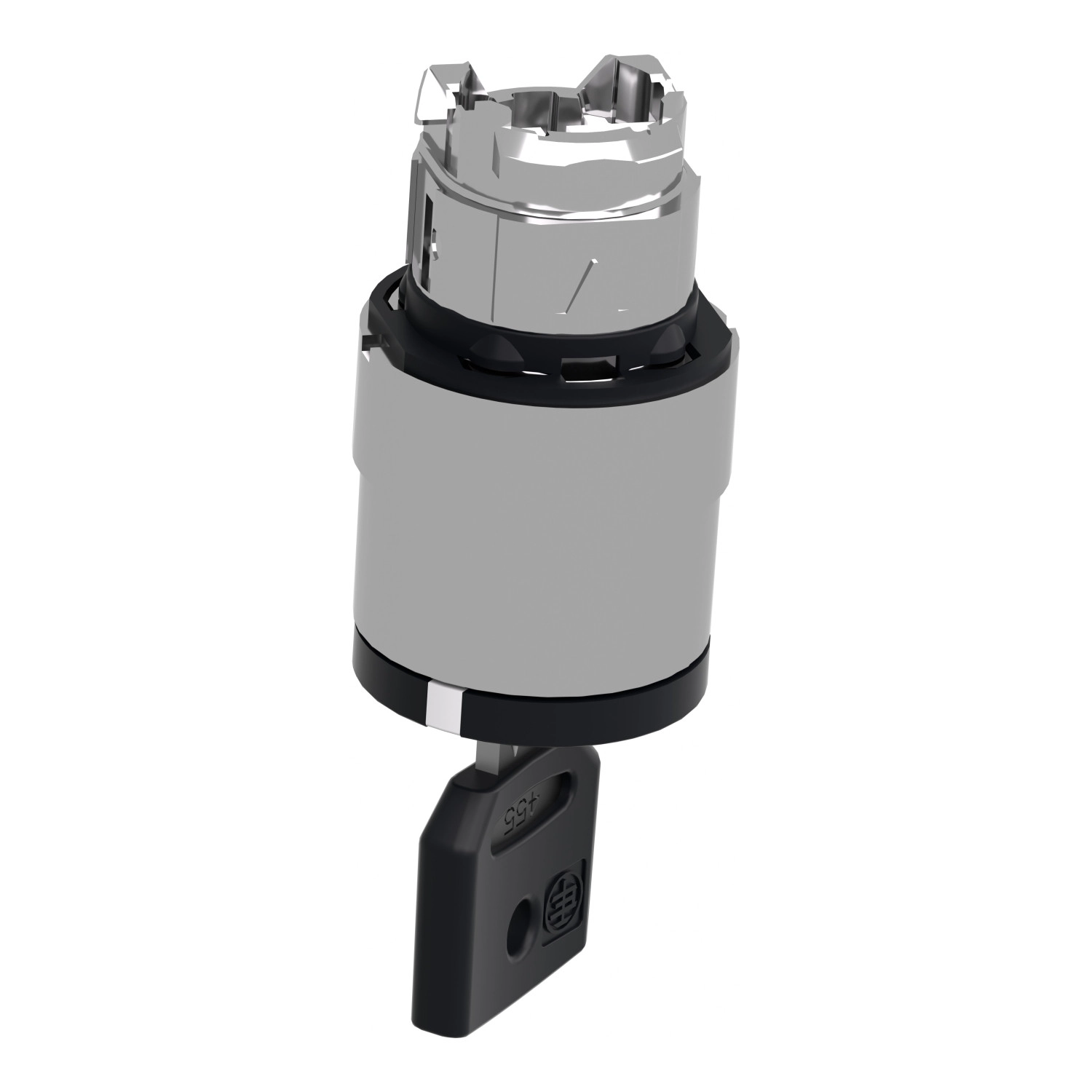

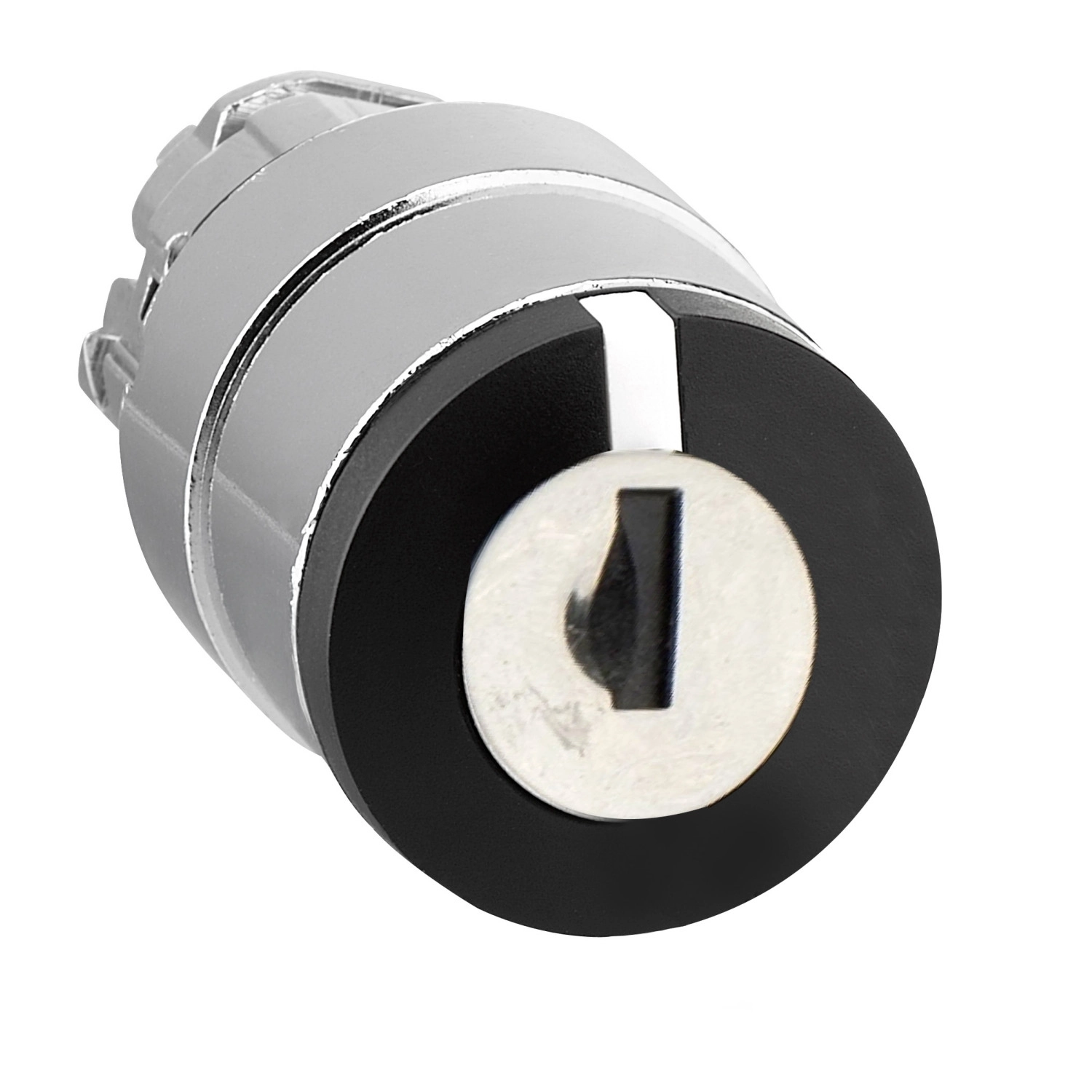

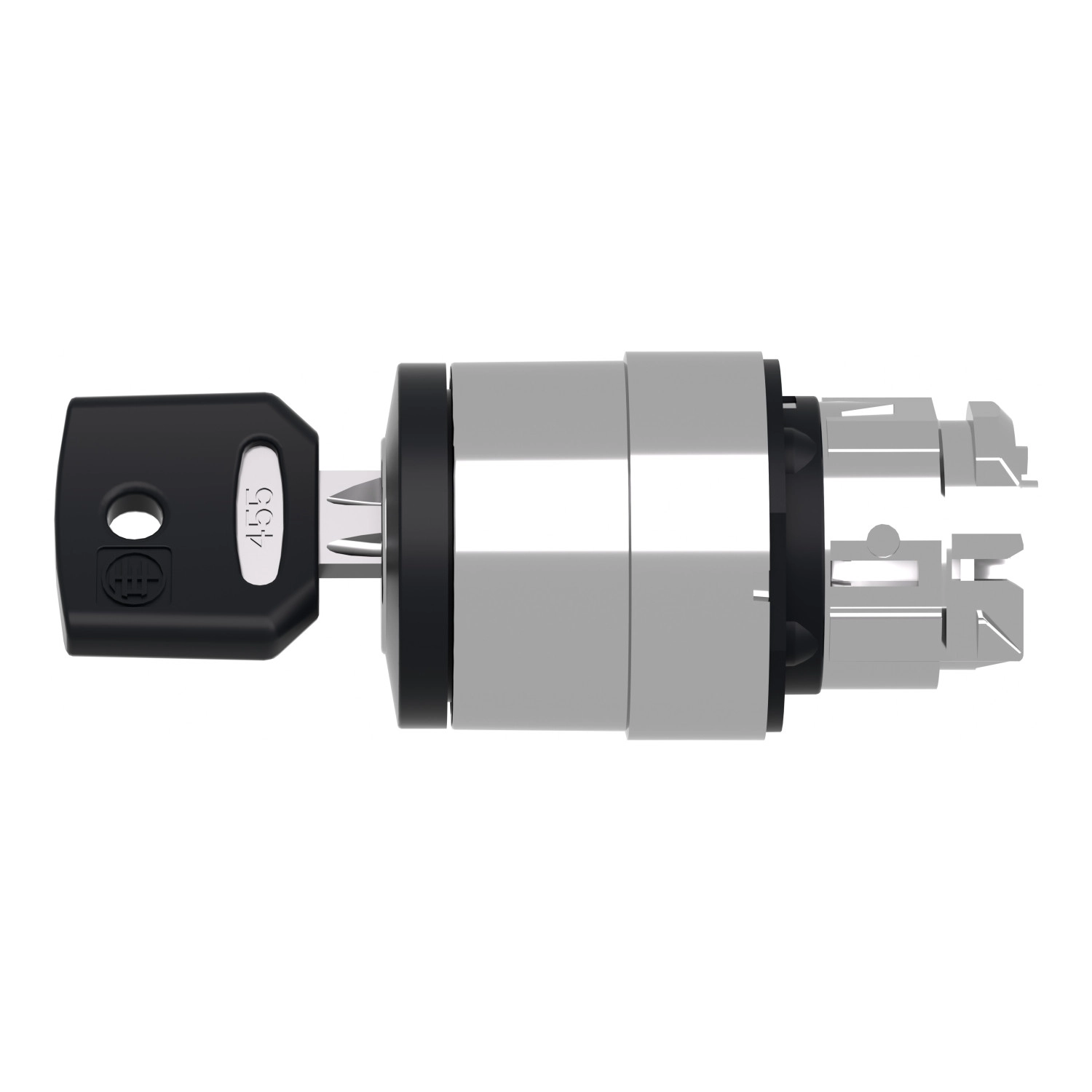

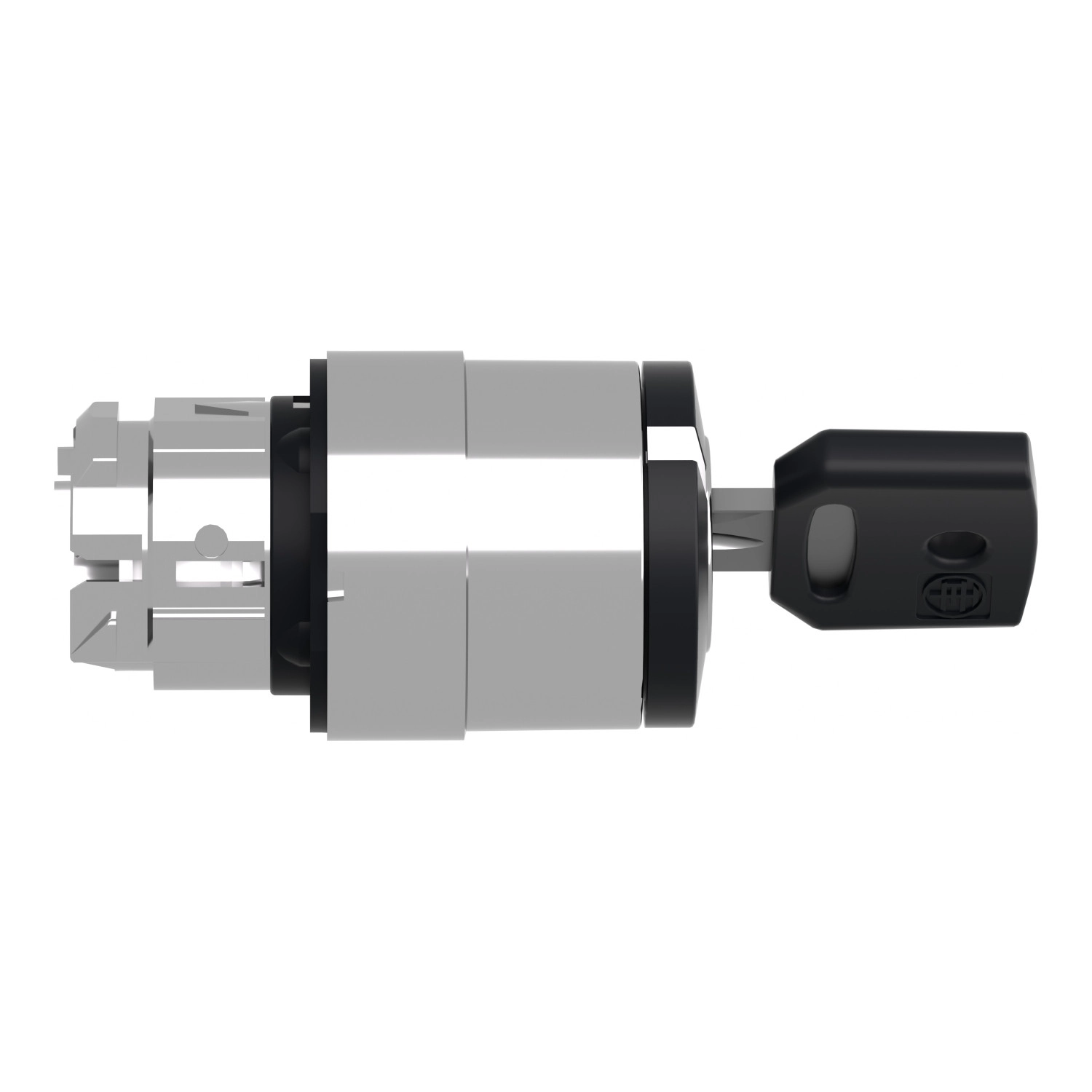

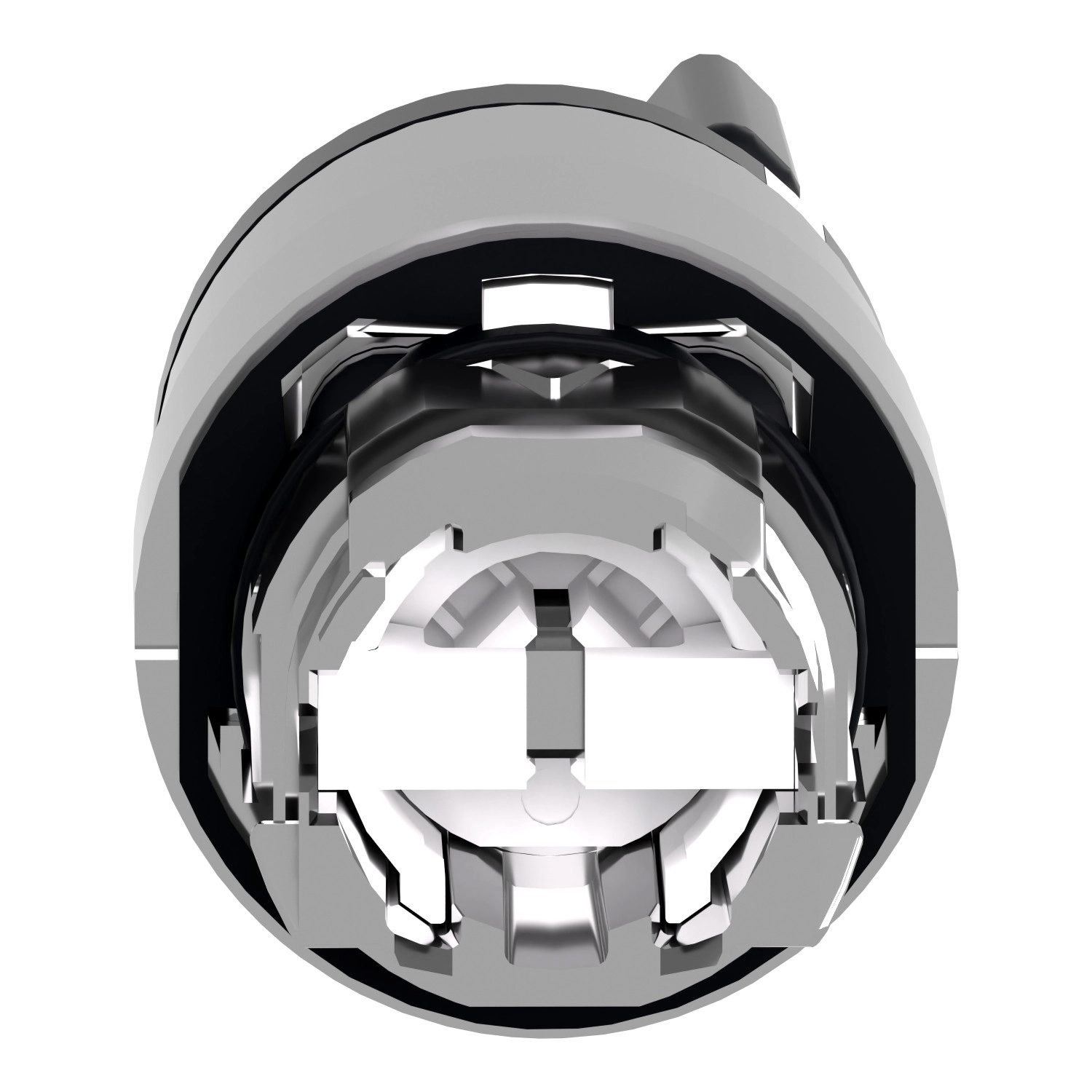

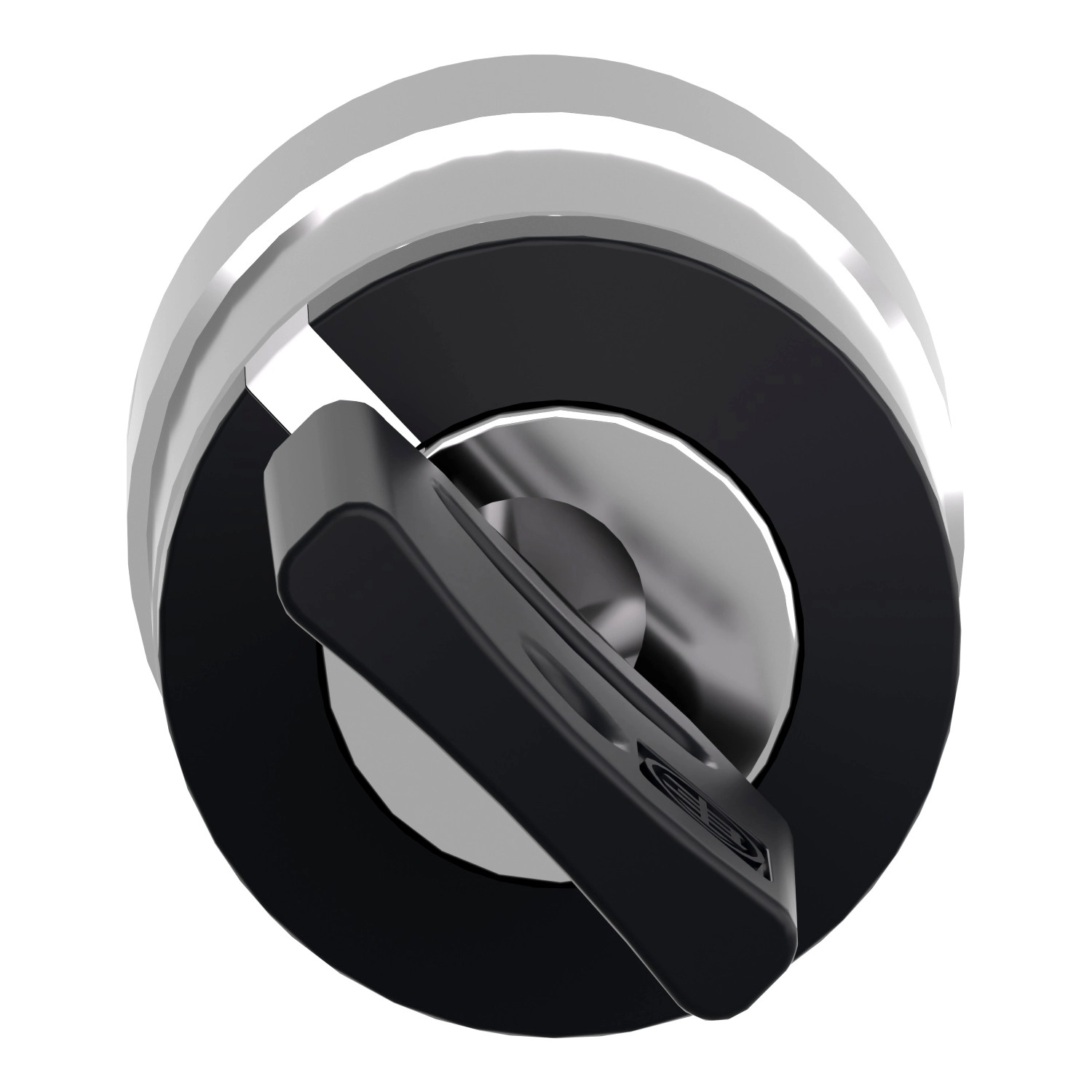

A ZB4BG05 kulcsos választókapcsoló fej fekete színű, 455-ös kulcstípussal működtethető, amely fokozott biztonságot nyújt a jogosulatlan kapcsolások ellen. A kapcsolófej 3 pozícióba állítható (+/- 45°), és jobbról középre rugós visszatérítéssel rendelkezik, így automatikusan visszaáll középállásba, amikor a jobboldali pozícióból elengedjük. A kulcs kizárólag a bal oldali és a középső pozícióban távolítható el, ami további biztonsági intézkedést jelent az illetéktelen beavatkozások ellen. A mechanikai kialakítás 22 mm-es szabványos rögzítő furatba illeszthető, így széleskörű kompatibilitást biztosít különböző panelekkel és vezérlőegységekkel.
A Harmony XB4 kapcsolófej kiváló műszaki paraméterekkel rendelkezik: krómozott fém előlapja és magas minőségű anyaghasználata biztosítja a hosszú élettartamot még zord ipari környezetben is. A kapcsoló lenyűgöző mechanikai élettartammal büszkélkedhet, akár 1 000 000 kapcsolási ciklusra tervezték. Védettsége kiemelkedő: IP66, IP67, IP69 és IP69K védettségi osztályoknak felel meg az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik, így por, víz és nagynyomású mosás ellen is védett. Az IK06 mechanikai ütésvédelem a véletlenszerű ütések és rezgések elleni ellenállást biztosítja. A kapcsolófej ellenáll az 5g rezgésnek (2-500 Hz frekvenciatartományban), valamint a 30g-s és 50g-s ütéseknek is, így megbízhatóan működik még szélsőséges körülmények között is.
Alkalmazhatósági hőmérsékleti tartománya rendkívül széles: -40°C és +70°C között üzemeltethető és tárolható, ami ipari környezetben kiemelt jelentőségű. A ZB4BG05 kapcsolófej különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11), így rugalmasan illeszthető különféle kapcsolási igényekhez, akár 6 érintkezőig is bővíthető single és double blokkokkal. A Schneider Electric ZB4BG05 kulcsos kapcsolófej számos nemzetközi szabványnak és tanúsítványnak felel meg (IEC 60947-5-1, EN 60947-5-5, UL 508, CSA C22.2 No 14), és rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal is, így világszerte használható különböző iparági alkalmazásokban. Ez a termék ideális választás olyan környezetben, ahol a biztonságos vezérlés, a tartósság és a megbízhatóság elsődleges szempont.
Schneider Electric Harmony XB4 - ZB4BG05 -fém választókapcsoló fej, Ø22, 455 kulcsos, bal és középső poz. kivehető, jobbról visszatérő, 3 állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Kulcsos választókapcsoló fej
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Visszatérés iránya: Jobbról középre
Működtető típusa: Fekete kulcsos kapcsoló
Működtető mechanizmus: Rugós visszatérítés
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455 kulcs
Kulcs kivételi pozíció: Bal és középső
Kiegészítő információk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyszeres blokkokkal elülső szerelésben
C4 <6 érintkezőhöz egyszeres és dupla blokkokkal elülső szerelésben
C5 <5 érintkezőhöz egyszeres blokkokkal elülső szerelésben
C6 <5 érintkezőhöz egyszeres és dupla blokkokkal elülső szerelésben
C7 <4 érintkezőhöz egyszeres blokkokkal elülső szerelésben
C8 <4 érintkezőhöz egyszeres és dupla blokkokkal elülső szerelésben
C11 <3 érintkezőhöz egyszeres blokkokkal elülső szerelésben
Termékmegjelenítés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 ZBGP kulcslyukvédővel az IEC 50102 szerint
Szabványok: GB 14048.5
EN/IEC 60947-5-1
EN/IEC 60947-5-5
EN/IEC 60947-5-4
UL 508
CSA C22.2 No 14
EN/IEC 60947-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
