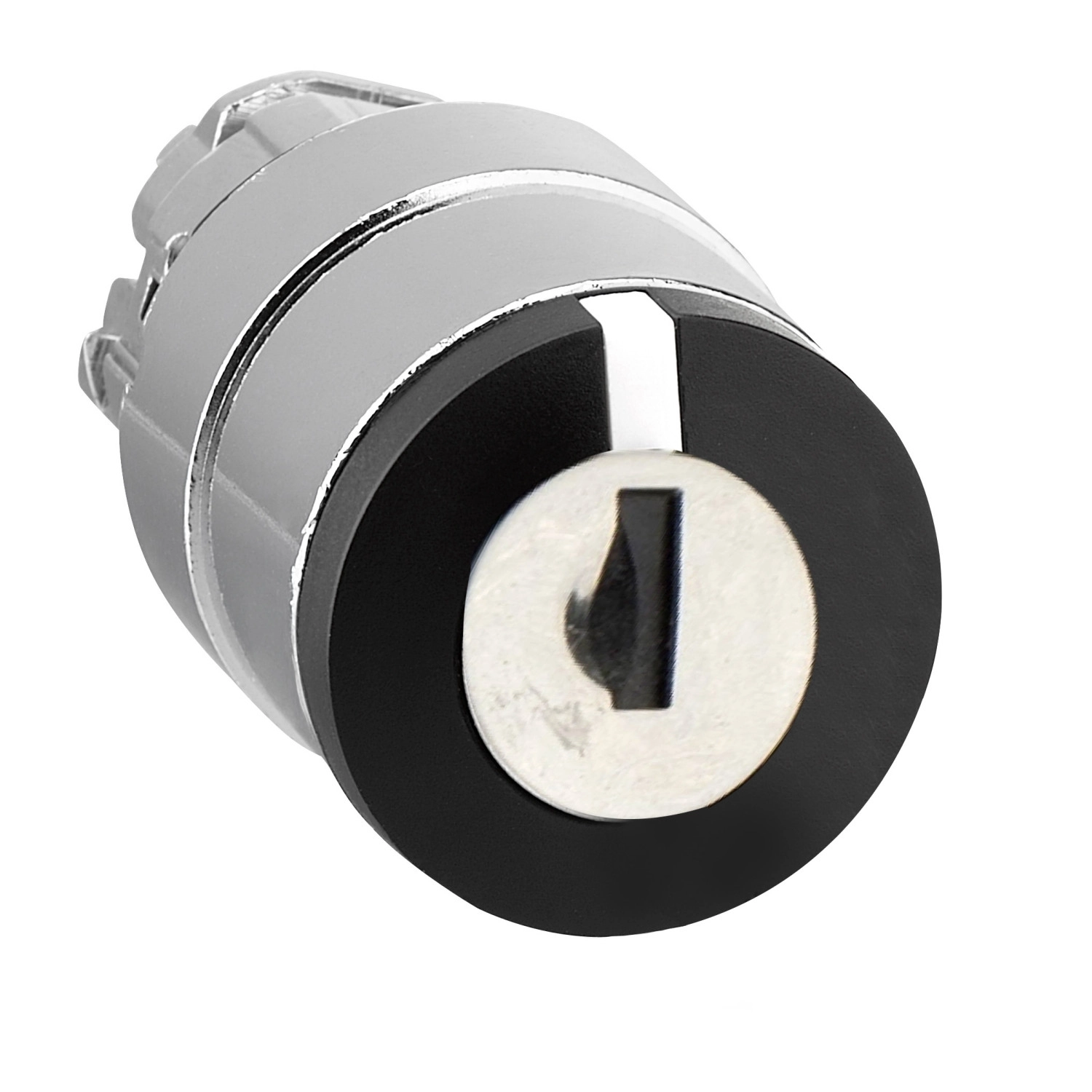

A Schneider Electric Harmony XB4 sorozatába tartozó ZB4BG04 egy kiváló minőségű, 22 mm átmérőjű kulcsos választókapcsoló fej, amely ipari alkalmazásokra lett tervezve és fejlesztve. Ez a prémium minőségű kapcsoló a megbízhatóság és tartósság megtestesítője, amely ideális választás különböző vezérlőpanelek, gépek és berendezések irányításához, ahol fokozott biztonságra és hozzáférés-korlátozásra van szükség.
A ZB4BG04 kulcsos kapcsolófej króm bevonatú fém kerettel rendelkezik, ami nem csak esztétikus megjelenést, hanem kiemelkedő ellenálló képességet is biztosít a mechanikai behatásokkal és a környezeti tényezőkkel szemben. A termék fekete színű kulcsos működtető résszel van ellátva, amely három pozícióba állítható (+/- 45°). A speciálisan kialakított 455-ös kulcs kivehető a jobb oldali és középső pozícióban, ezzel biztosítva, hogy csak az arra jogosult személyek változtathassanak a kapcsoló állásán.
A kapcsolófej "stay put" kivitelű, ami azt jelenti, hogy az átkapcsolást követően az adott pozícióban marad, amíg manuálisan nem változtatják meg. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol fontos a kapcsoló stabil állapota a biztonságos működés érdekében. A termék kialakítása kerek, és a szabványos 22 mm-es szerelési átmérőnek köszönhetően könnyen beépíthető a legtöbb ipari vezérlőpanelbe.
A ZB4BG04 választókapcsoló fej kiemelkedő műszaki paraméterekkel büszkélkedhet. Magas fokú védelmet biztosít különböző környezeti hatásokkal szemben, amit az IP66, IP67, IP69 és IP69K védettségi besorolások is igazolnak. Ez azt jelenti, hogy tökéletesen ellenáll a pornak, vízsugárnak, és magas nyomású mosás esetén is megbízhatóan működik (akár 7000000 Pa nyomás, 55°C hőmérséklet mellett, 0,1 m távolságból). A termék NEMA 13 és NEMA 4X besorolásnak is megfelel, valamint IK06 fokozatú mechanikai ütésállósággal rendelkezik ZBGP kulcslyuk fedél használata esetén.
A Schneider Electric Harmony XB4 ZB4BG04 kulcsos kapcsolófej rendkívüli, 1.000.000 ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék -40...+70°C közötti hőmérséklettartományban tárolható és üzemeltethető, így szélsőséges környezeti feltételek között is helytáll.
A kapcsolófej különböző elektromos összeállításokban használható, többféle kód (C3, C4, C5, C6, C7, C8, C11) szerint, amelyek lehetővé teszik akár 6 kontaktus használatát is egyszeres és dupla blokkok alkalmazásával, az első szerelési módban. A terméket számos nemzetközi szabvány szerint tervezték és gyártották, többek között megfelel az EN/IEC 60947-5-1, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-5 és GB 14048.5 szabványoknak. Továbbá rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is.
A ZB4BG04 kiemelkedően ellenáll a rezgéseknek (5 gn, f= 2...500 Hz) és a mechanikai sokkhatásoknak (30 gn 18 ms időtartamig, illetve 50 gn 11 ms időtartamig), ami különösen fontos az ipari környezetben történő alkalmazásoknál. Ez a robusztus kapcsoló CAD méreteivel (29 mm szélesség, 29 mm magasság, 72 mm mélység) pontosan tervezhető a különböző alkalmazásokhoz.
Schneider Electric Harmony XB4 - ZB4BG04 -fém választókapcsoló fej, Ø22, 455 kulcsos, bal és középső pozícióban kivehető, 3 állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Króm bevonatú fém
Beépítési átmérő: 22 mm
Fej típusa: Szabványos
Oszthatatlan értékesítési mennyiség: 1
Jelzőelem fej alakja: Kerek
Működtető profil: Fekete kulcsos kapcsoló
Működtető típusa: Rögzítő
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Jobb és középső
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítás kód: C3 <6 érintkezőhöz egyszerű blokkokkal első szerelési módban
C4 <6 érintkezőhöz egyszerű és dupla blokkokkal első szerelési módban
C5 <5 érintkezőhöz egyszerű blokkokkal első szerelési módban
C6 <5 érintkezőhöz egyszerű és dupla blokkokkal első szerelési módban
C7 <4 érintkezőhöz egyszerű blokkokkal első szerelési módban
C8 <4 érintkezőhöz egyszerű és dupla blokkokkal első szerelési módban
C11 <3 érintkezőhöz egyszerű blokkokkal első szerelési módban
Eszköz megjelenítés: Alap elem
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültségi kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 ZBGP kulcslyuk fedéllel az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
CSA C22.2 No 14
EN/IEC 60947-5-5
GB 14048.5
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
