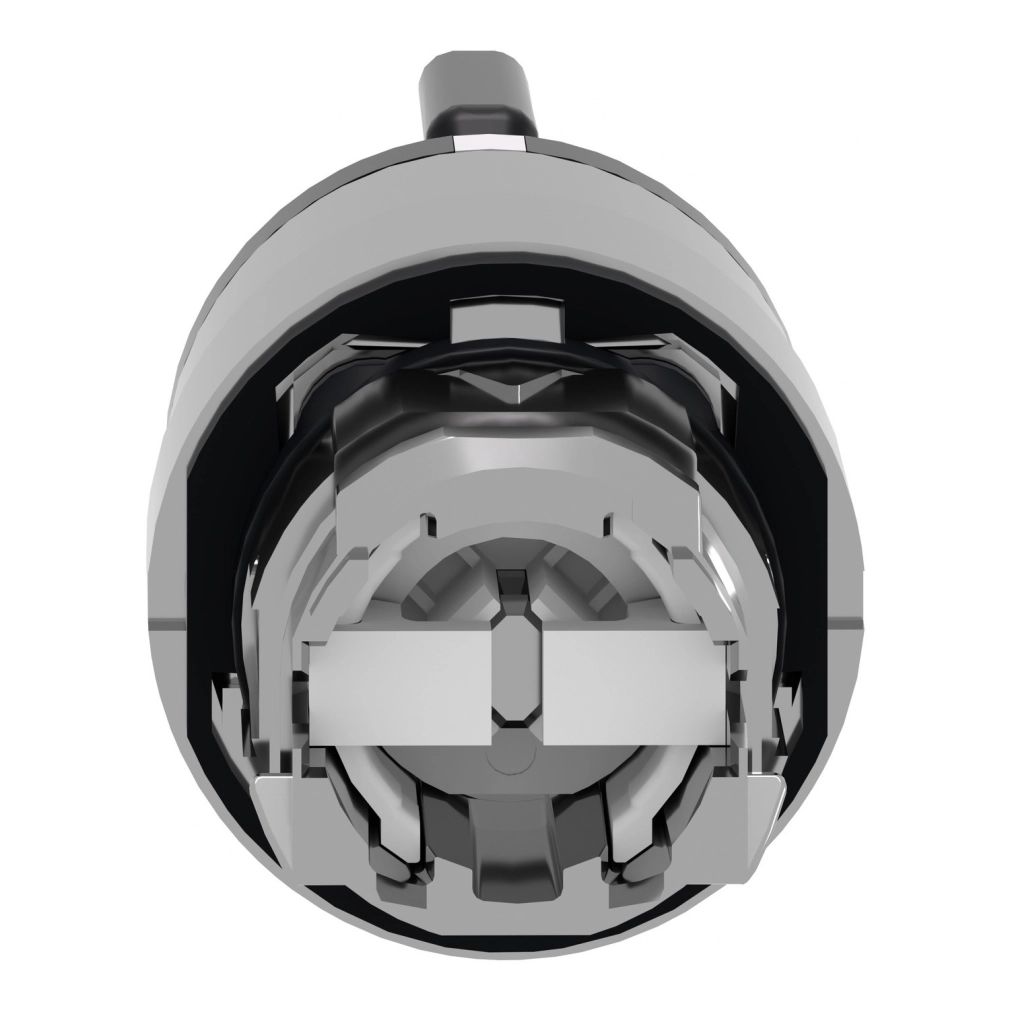

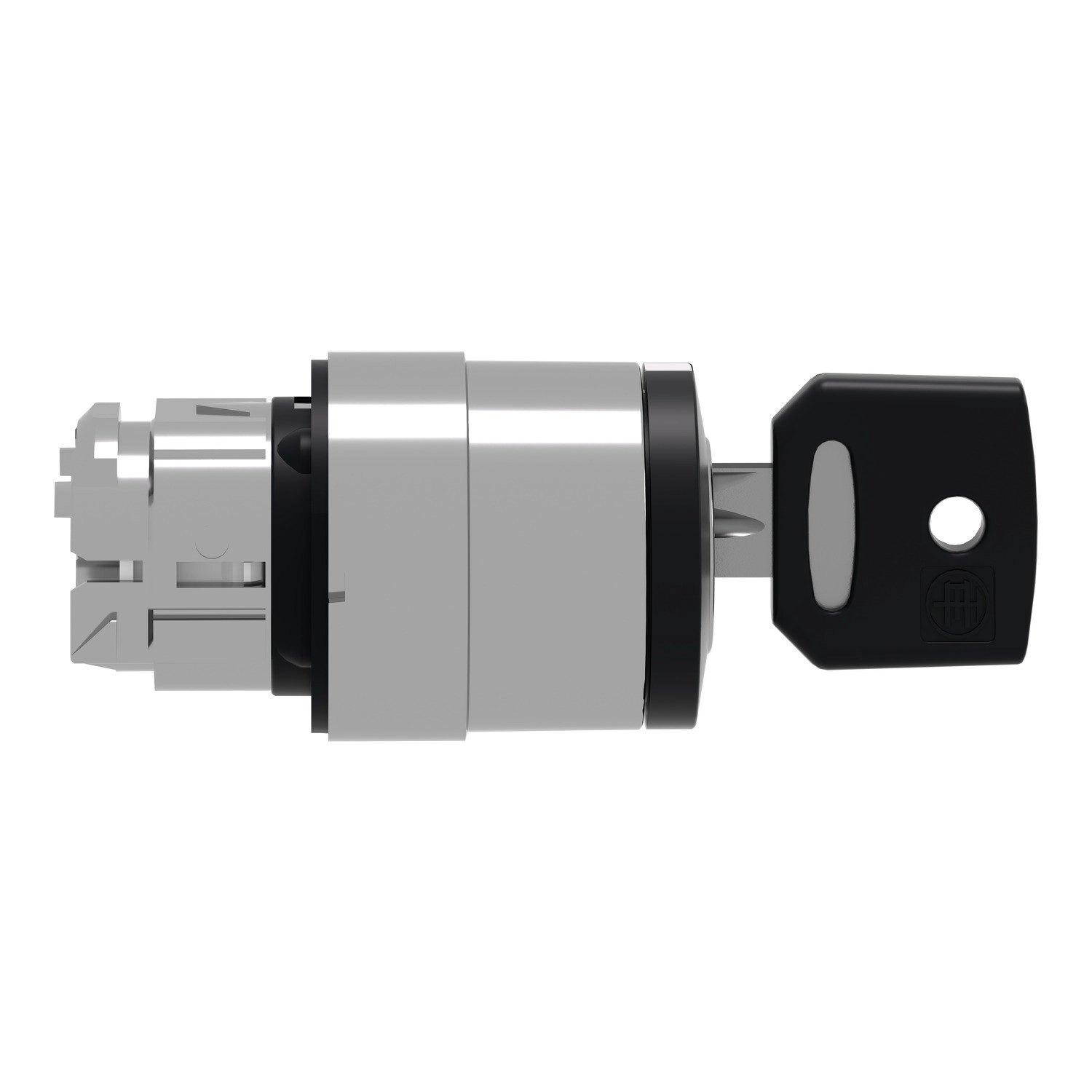

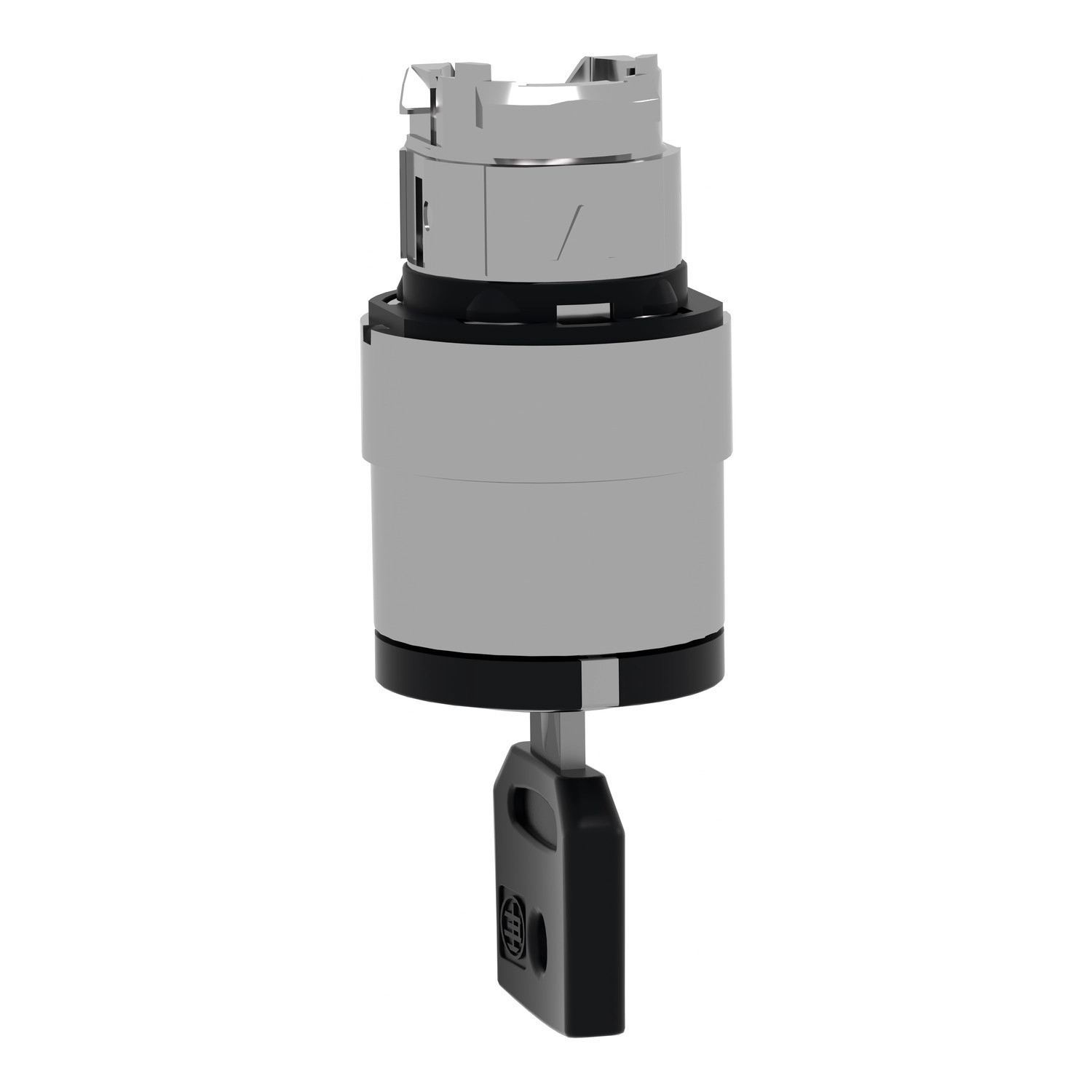

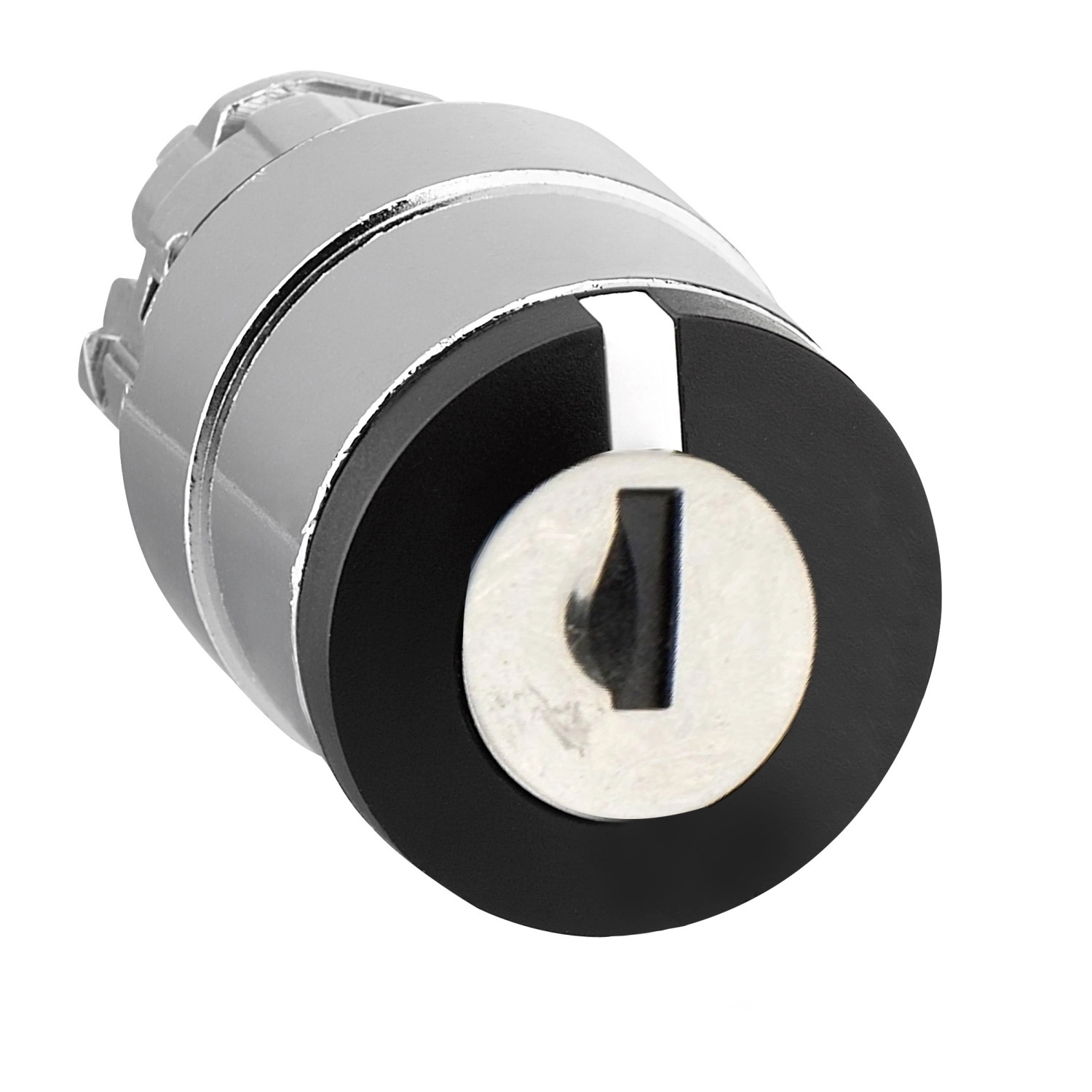

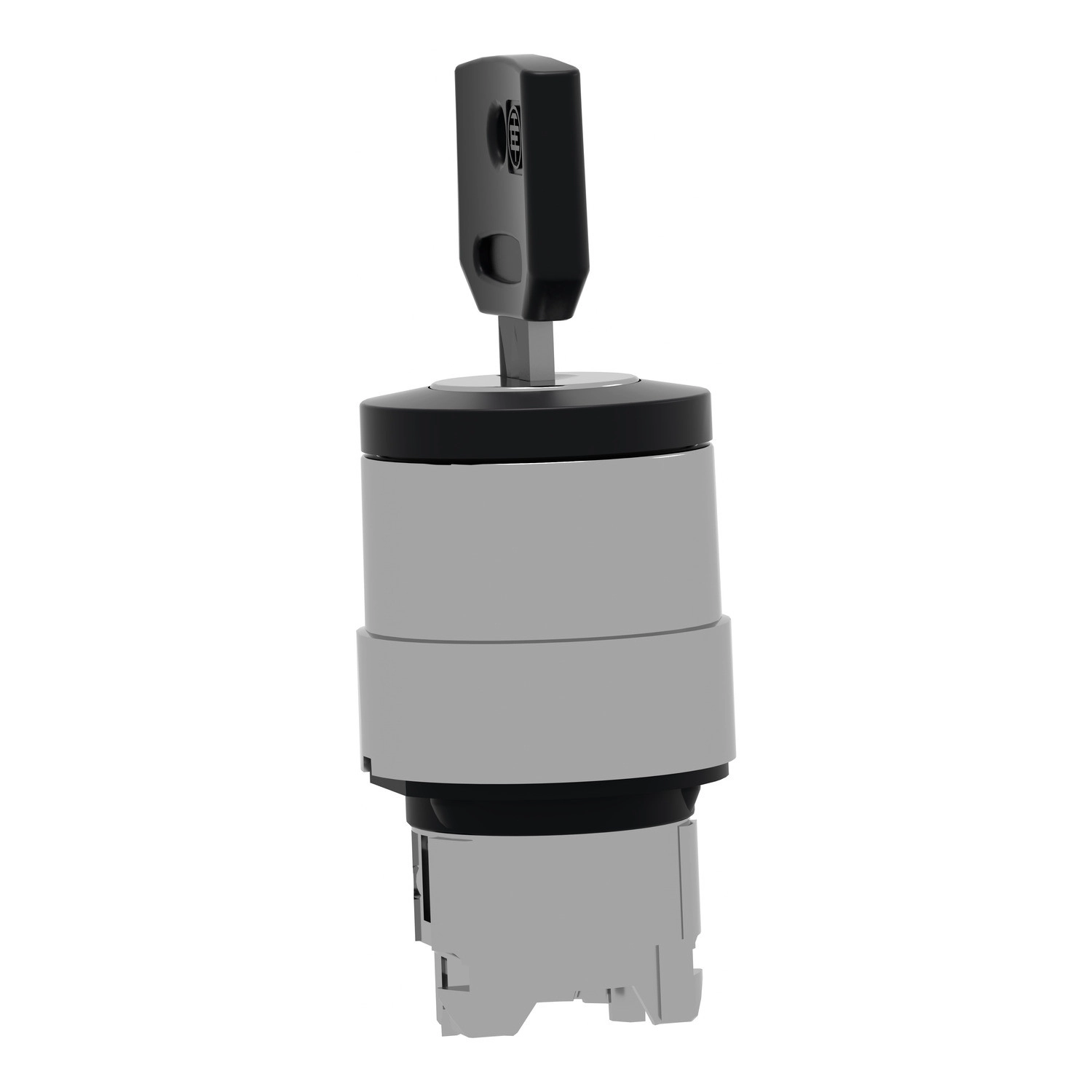

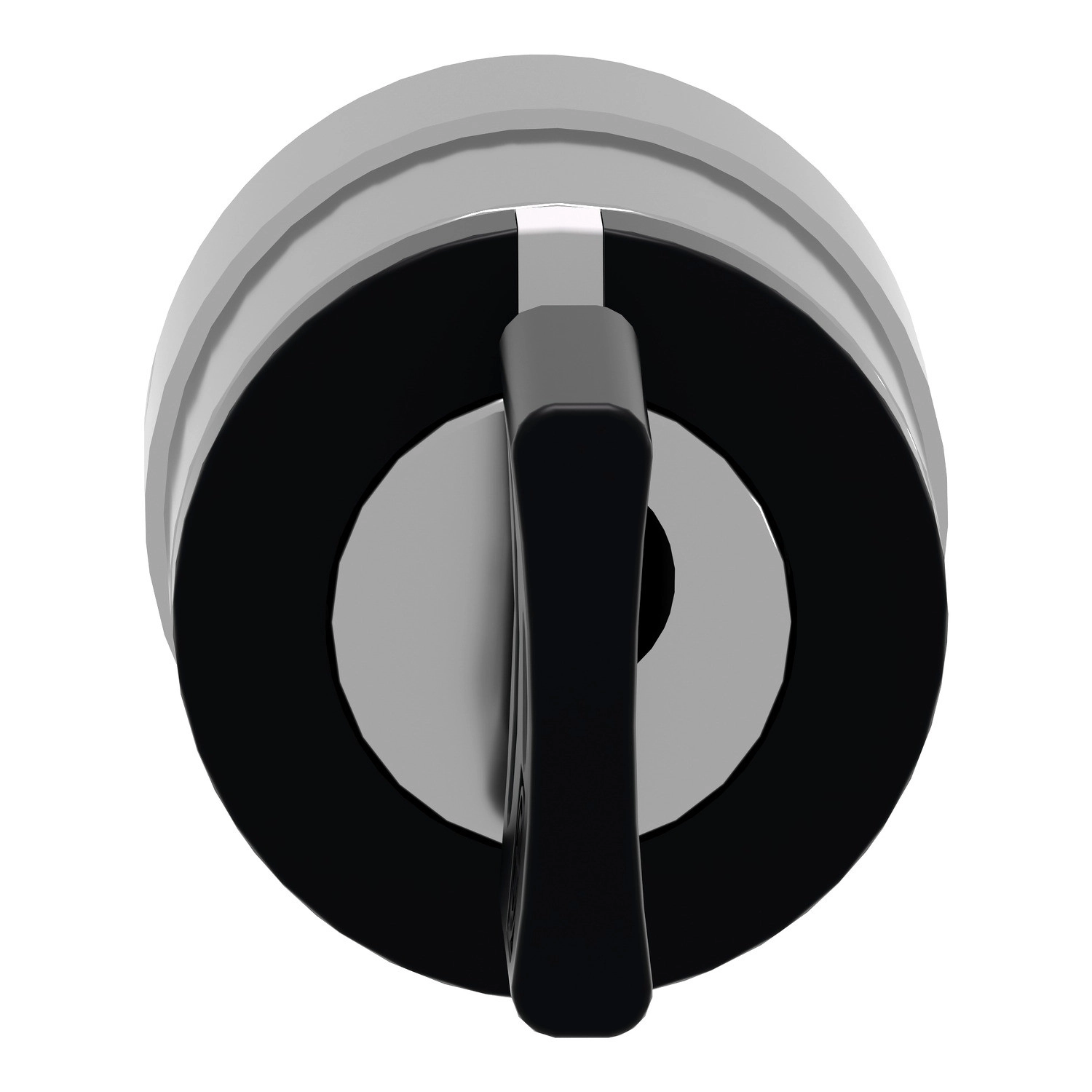

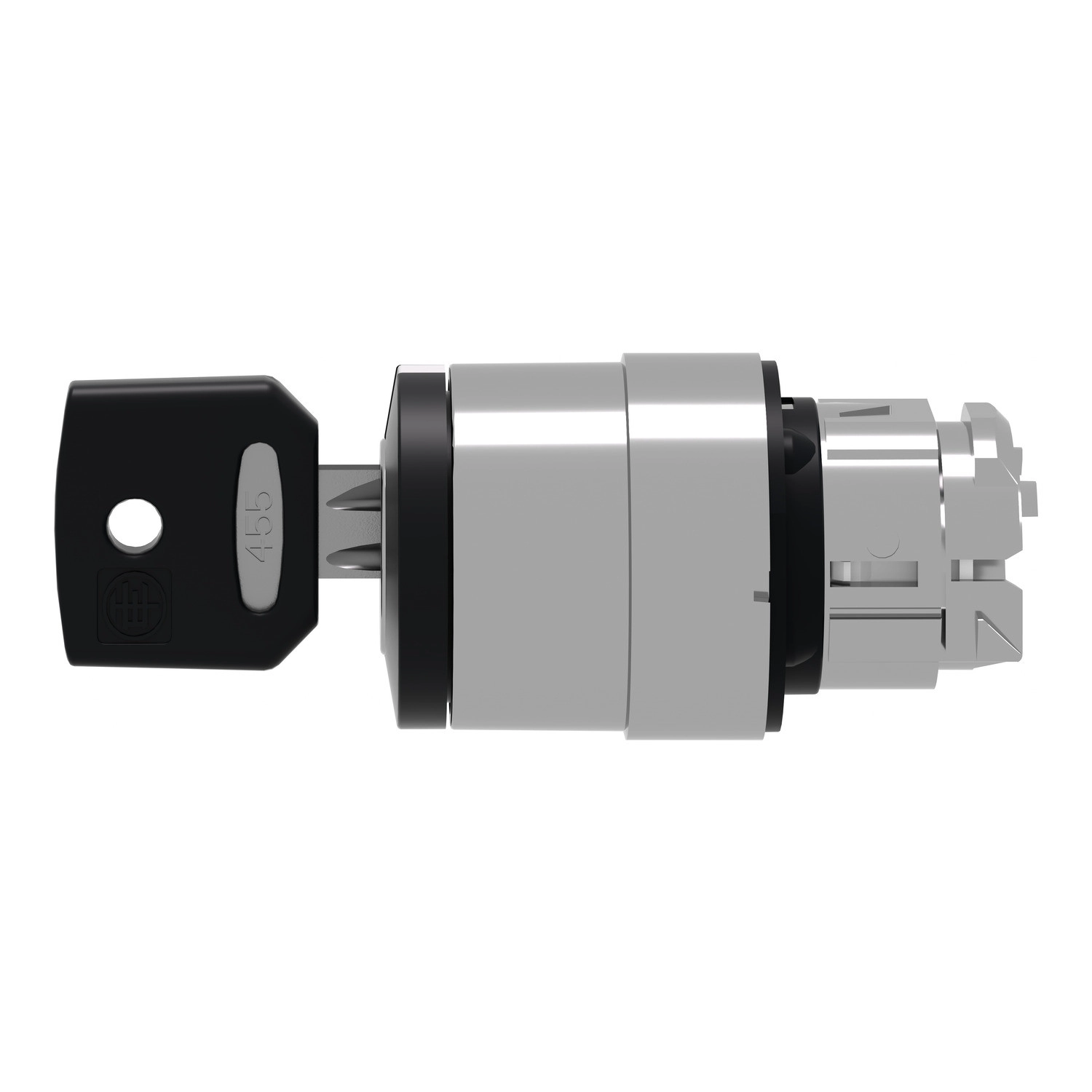

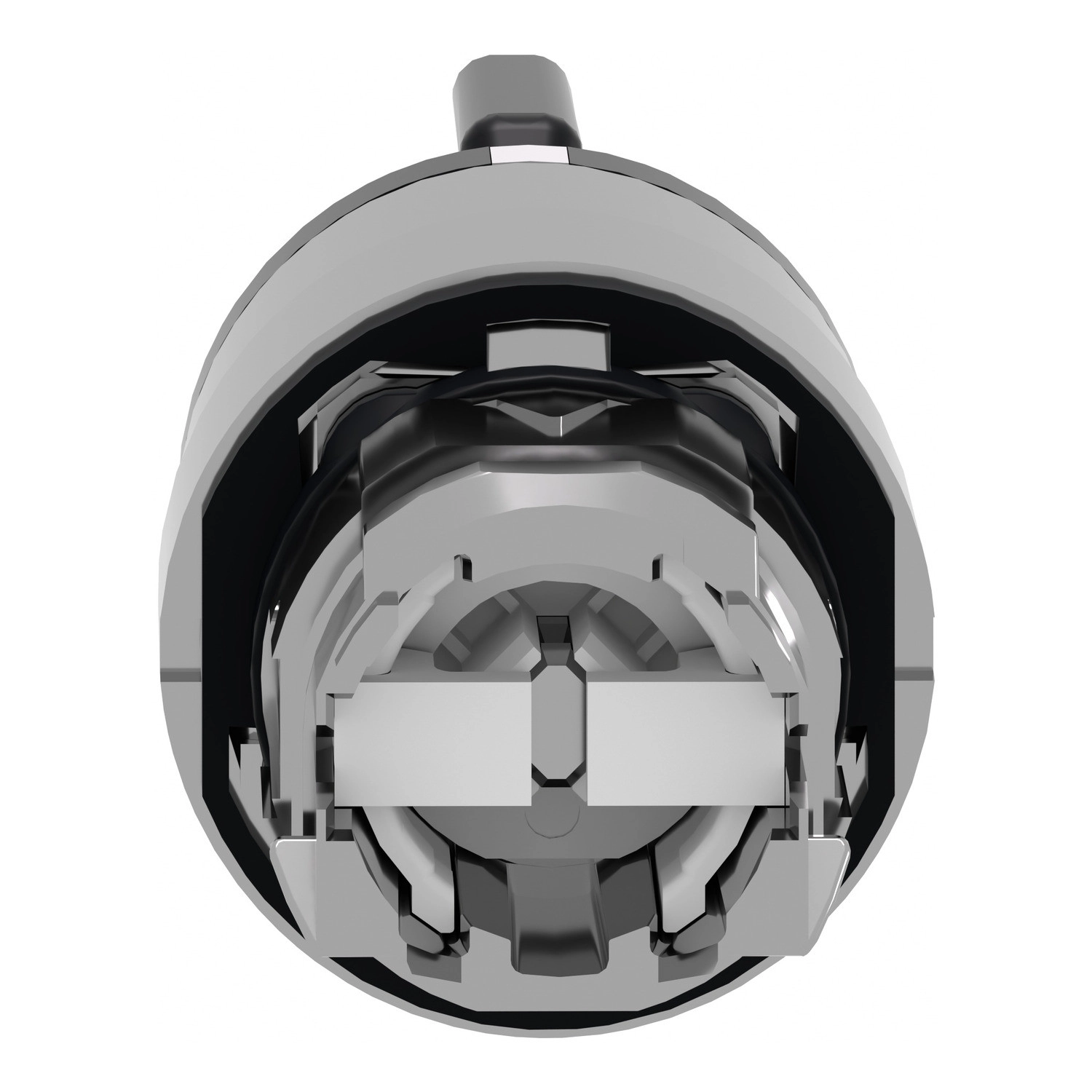

A Schneider Electric Harmony XB4 sorozat ZB4BG03 modellszámú kulcsos választókapcsoló feje kiváló minőségű ipari kapcsolóelem, amelyet elsősorban vezérlőpanelekbe, automatizálási és gyártási környezetbe terveztek. Ez a 22 mm-es szerelőátmérővel rendelkező kapcsolófej a magas megbízhatóságú XB4 termékcsalád része, amely világszerte elismert az ipari alkalmazások területén.
A ZB4BG03 egy fekete kulcsos választókapcsoló fej, amely 3 pozícióval rendelkezik és a kulcs kivétele a bal és középső pozícióban lehetséges. A termék 455-ös kulcstípussal működik, ami biztosítja a megfelelő hozzáférés-védelmet az illetéktelen működtetés ellen. A kapcsoló körformájú jelzőegység-fejjel rendelkezik, krómozott fém kerettel, ami nem csak esztétikus megjelenést biztosít, hanem kiváló tartósságot is nyújt a legnehezebb ipari környezetben is. A kapcsolófej állandó helyzetű típusú (stay put), ami azt jelenti, hogy a kapcsoló a kiválasztott pozícióban marad a kulcs elfordítása után.
A Harmony XB4 sorozat ZB4BG03 modellje rendkívül ellenálló a különböző környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettséggel rendelkezik, ami tökéletes védelmet nyújt por és különböző intenzitású vízsugarak ellen. NEMA 13 és NEMA 4X besorolása tovább erősíti a termék megbízhatóságát zord környezeti feltételek között. A kapcsoló ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságról, ami különösen hasznos olyan iparágakban, ahol a rendszeres tisztítás elengedhetetlen.
A kapcsolófej műszaki paraméterei lenyűgözőek: mechanikai élettartama 1000000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít. A termék -40...70 °C közötti üzemi és tárolási hőmérséklet-tartományban használható, így szélsőséges hőmérsékleti viszonyok között is megfelelően működik. Rezgésállósága 5 gn (f= 2...500 Hz), ütésállósága pedig 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően. Ez a robusztus kialakítás garantálja a termék hosszú élettartamát még vibrációnak kitett ipari környezetben is. Az elektromos összetétel kódja sokféle konfigurációt tesz lehetővé (C3, C4, C5, C6, C7, C8, C11) különböző számú érintkezők használatával, biztosítva a rugalmas alkalmazhatóságot különféle vezérlési feladatokhoz.
Schneider Electric Harmony XB4 - ZB4BG03 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB4
Szerelőgyűrű anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejforma: Kerek
Fej típusa: Standard
Jelzőegység-fej alakja: Kerek
Működtető profil: Fekete kulcsos kapcsoló
Működtető típusa: Állandó helyzetű
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi helyzet: Bal és középső
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Nettó tömeg: 0,098 kg
Mechanikai jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Elektromos összetétel kódja: C3 <6 érintkezőhöz, egyes blokkok használatával első szerelésben
C4 <6 érintkezőhöz, egyes és dupla blokkok használatával első szerelésben
C5 <5 érintkezőhöz, egyes blokkok használatával első szerelésben
C6 <5 érintkezőhöz, egyes és dupla blokkok használatával első szerelésben
C7 <4 érintkezőhöz, egyes blokkok használatával első szerelésben
C8 <4 érintkezőhöz, egyes és dupla blokkok használatával első szerelésben
C11 <3 érintkezőhöz, egyes blokkok használatával első szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 ZBGP kulcsfedéllel az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1
EN/IEC 60947-5-1
UL 508
GB 14048.5
EN/IEC 60947-5-4
CSA C22.2 No 14
EN/IEC 60947-5-5
Terméktanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
