A Schneider Electric Harmony XB4 sorozatú ZB4BG02 kulcsos választókapcsoló fej egy kivételesen megbízható és strapabíró ipari kapcsolóelem, amely kiváló minőségű anyagokból készült, és minden szempontból megfelel a legmagasabb ipari elvárásoknak. A termék ideális választás vezérlőpanelek, gépek, berendezések és automatizálási rendszerek biztonságos működtetéséhez, ahol fontos a jogosulatlan hozzáférés megakadályozása.

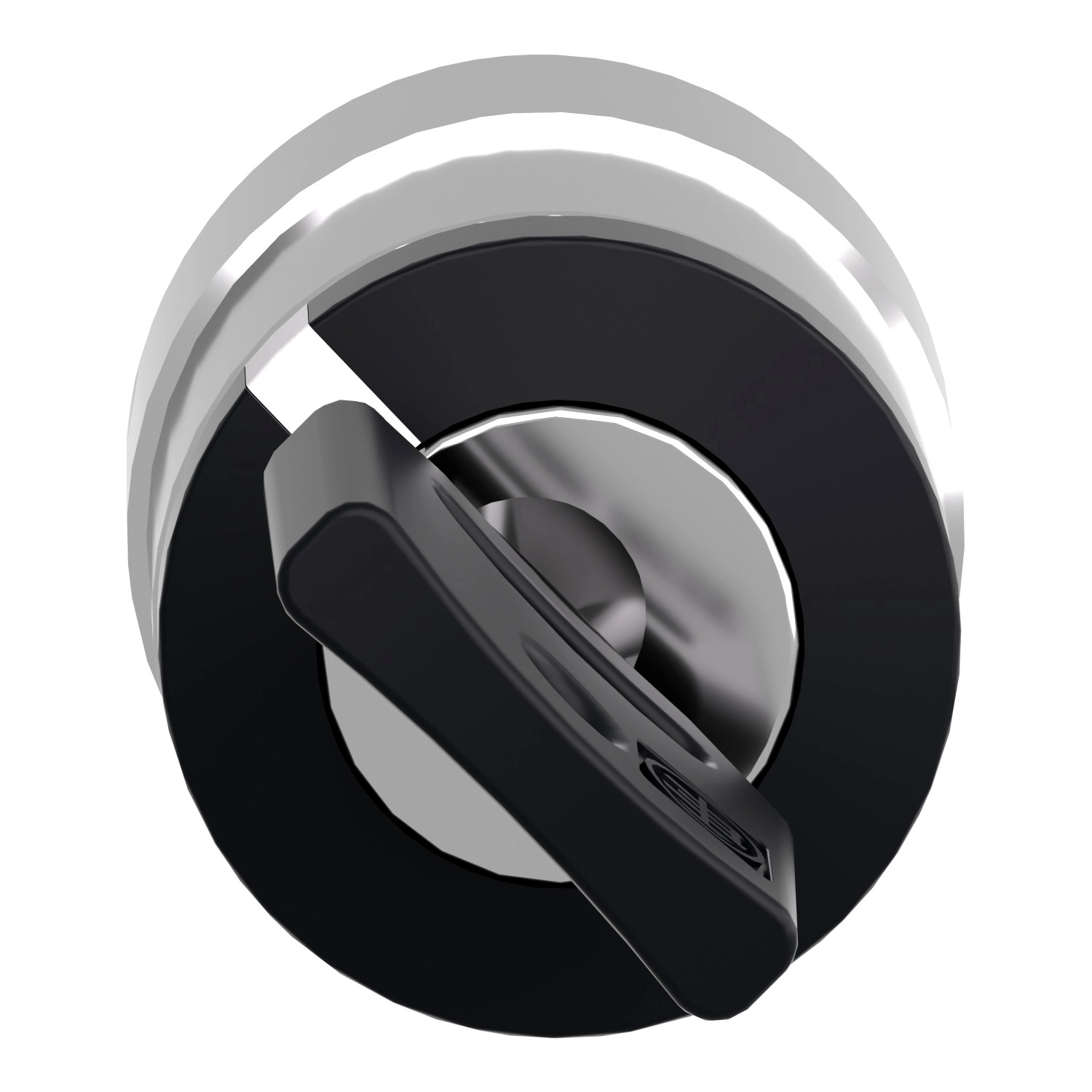

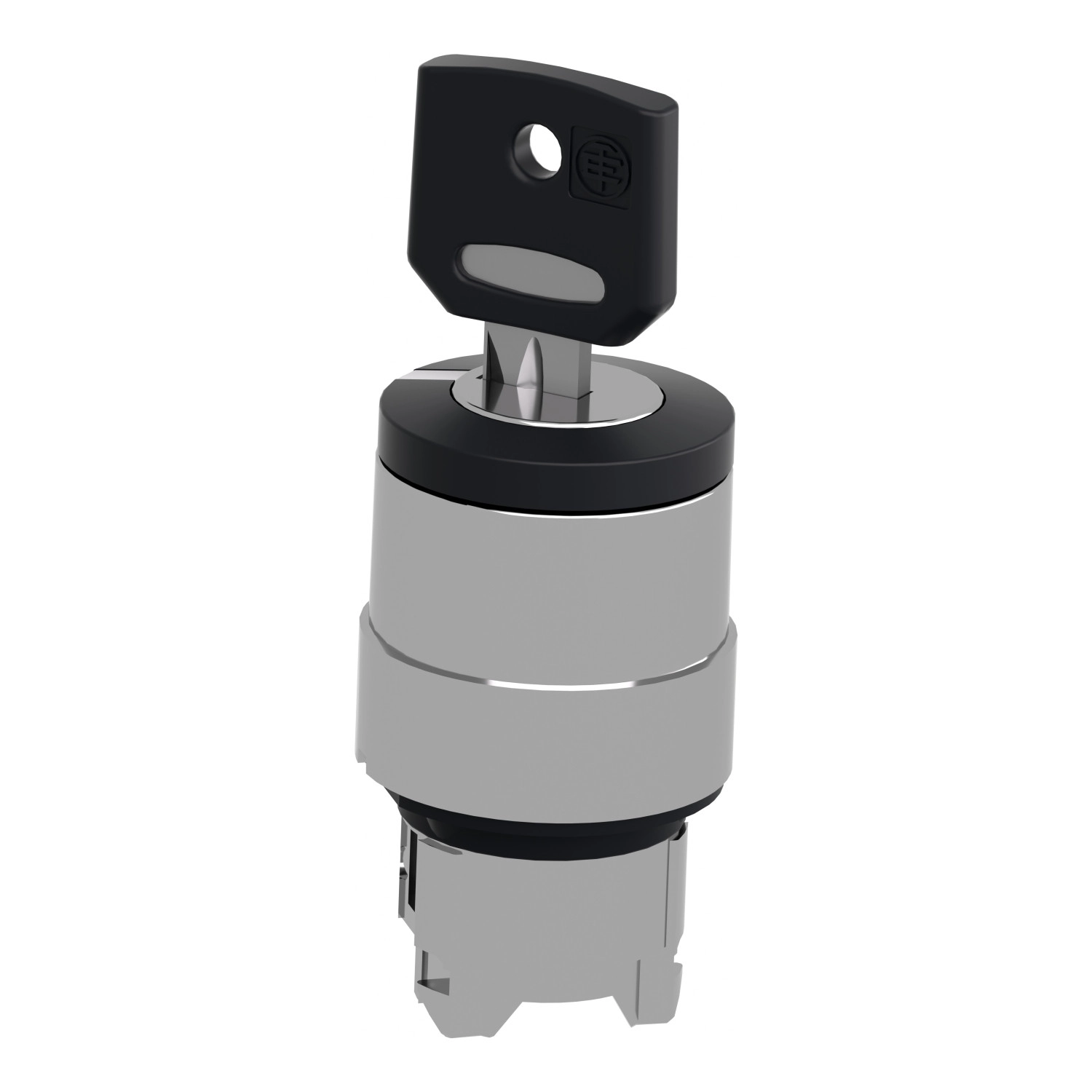

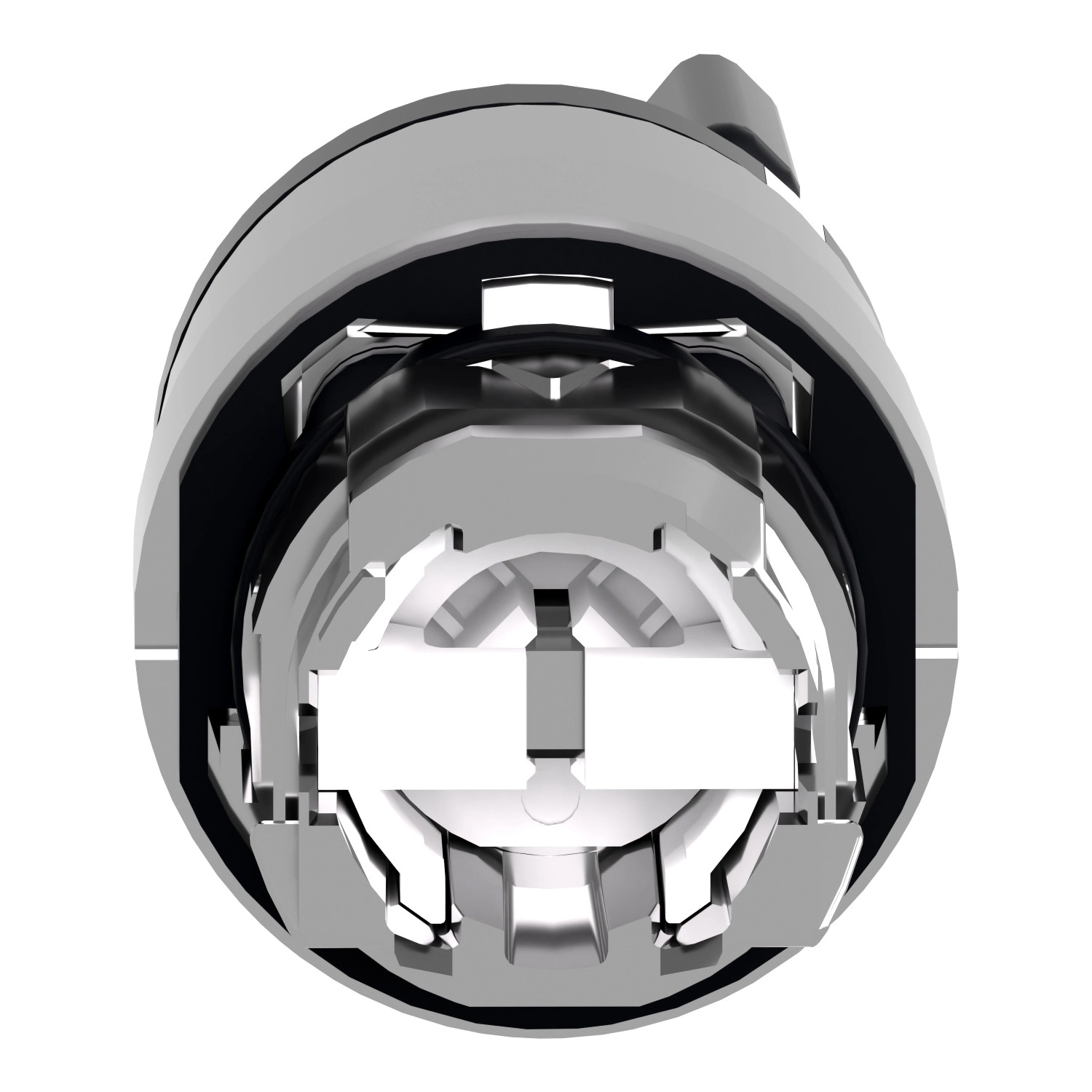

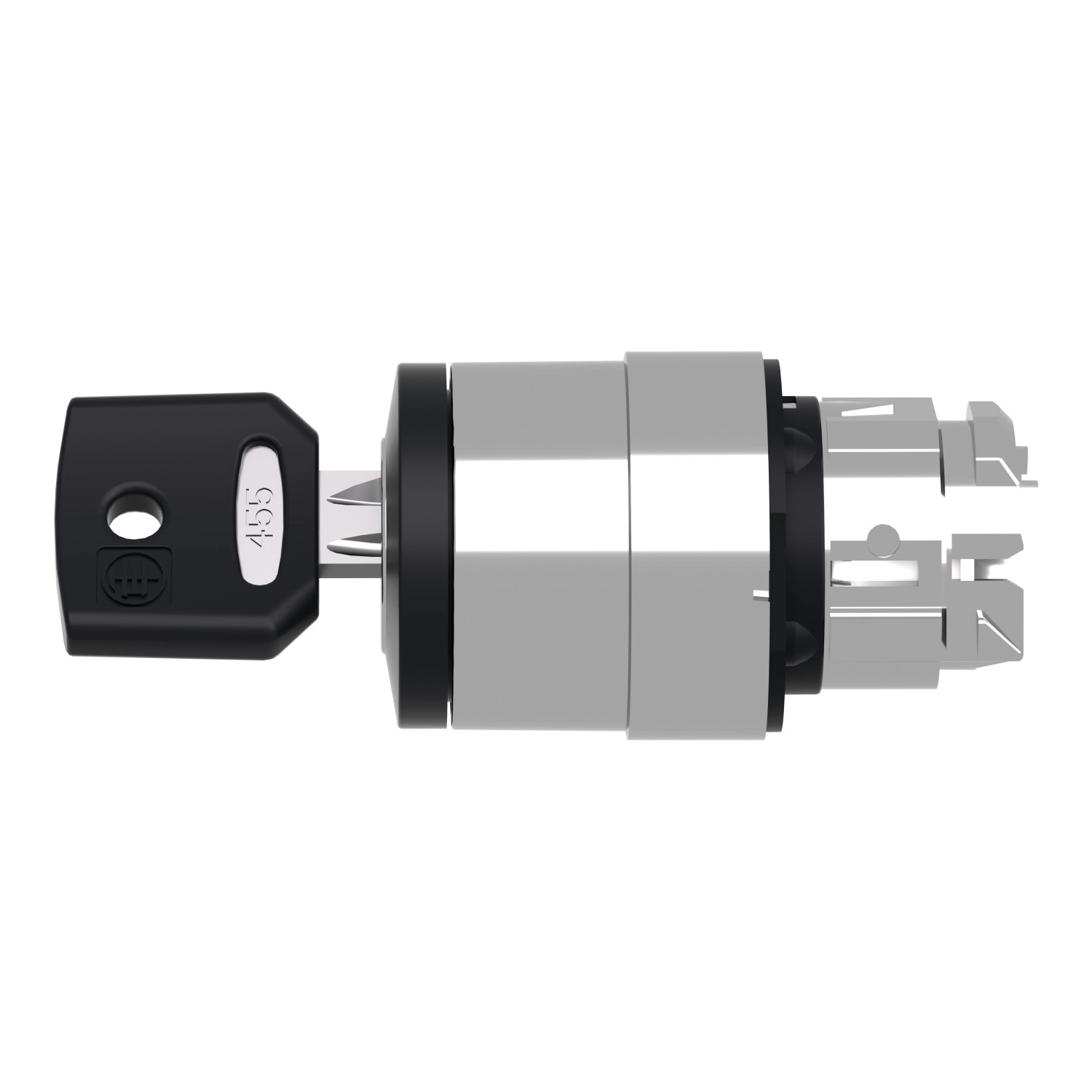

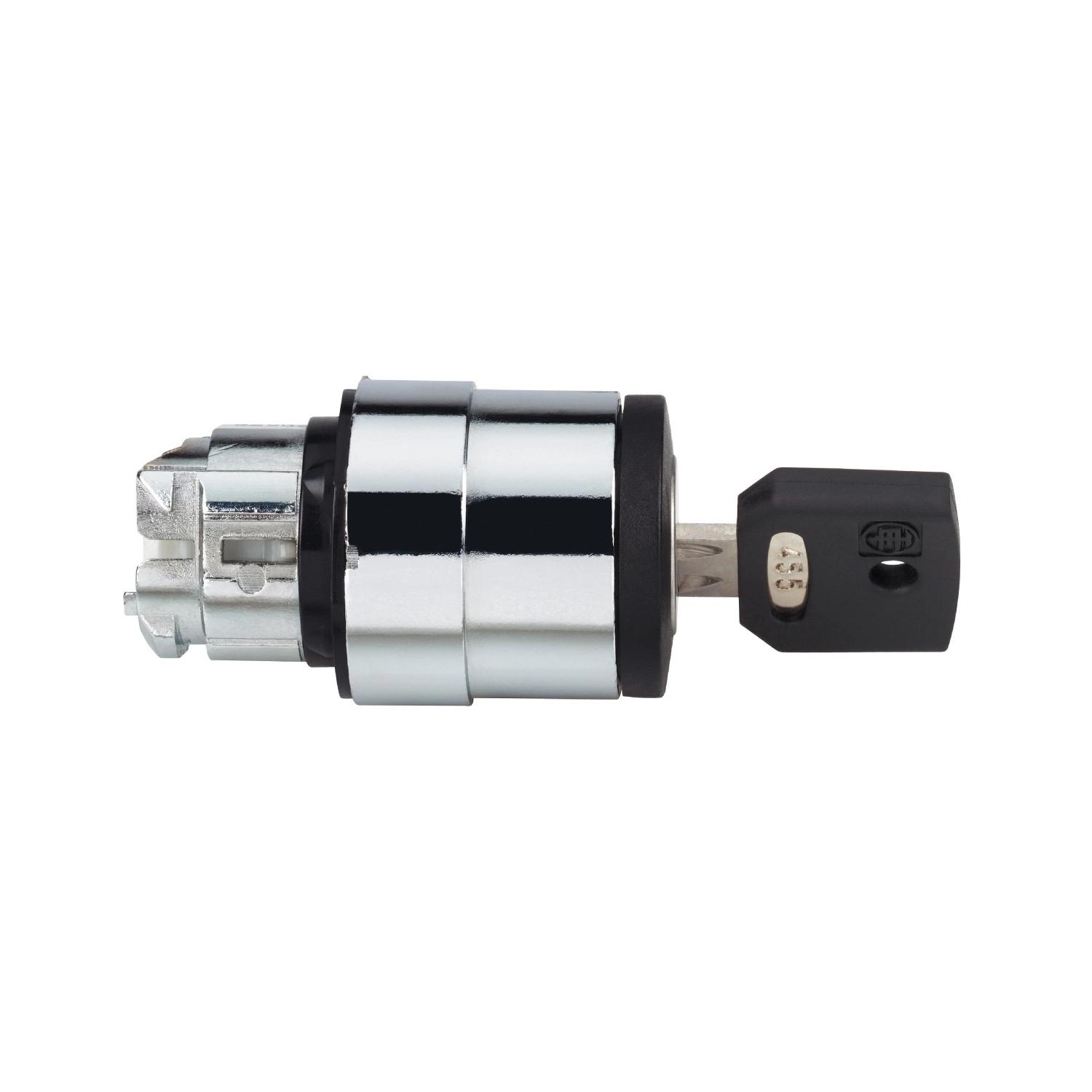

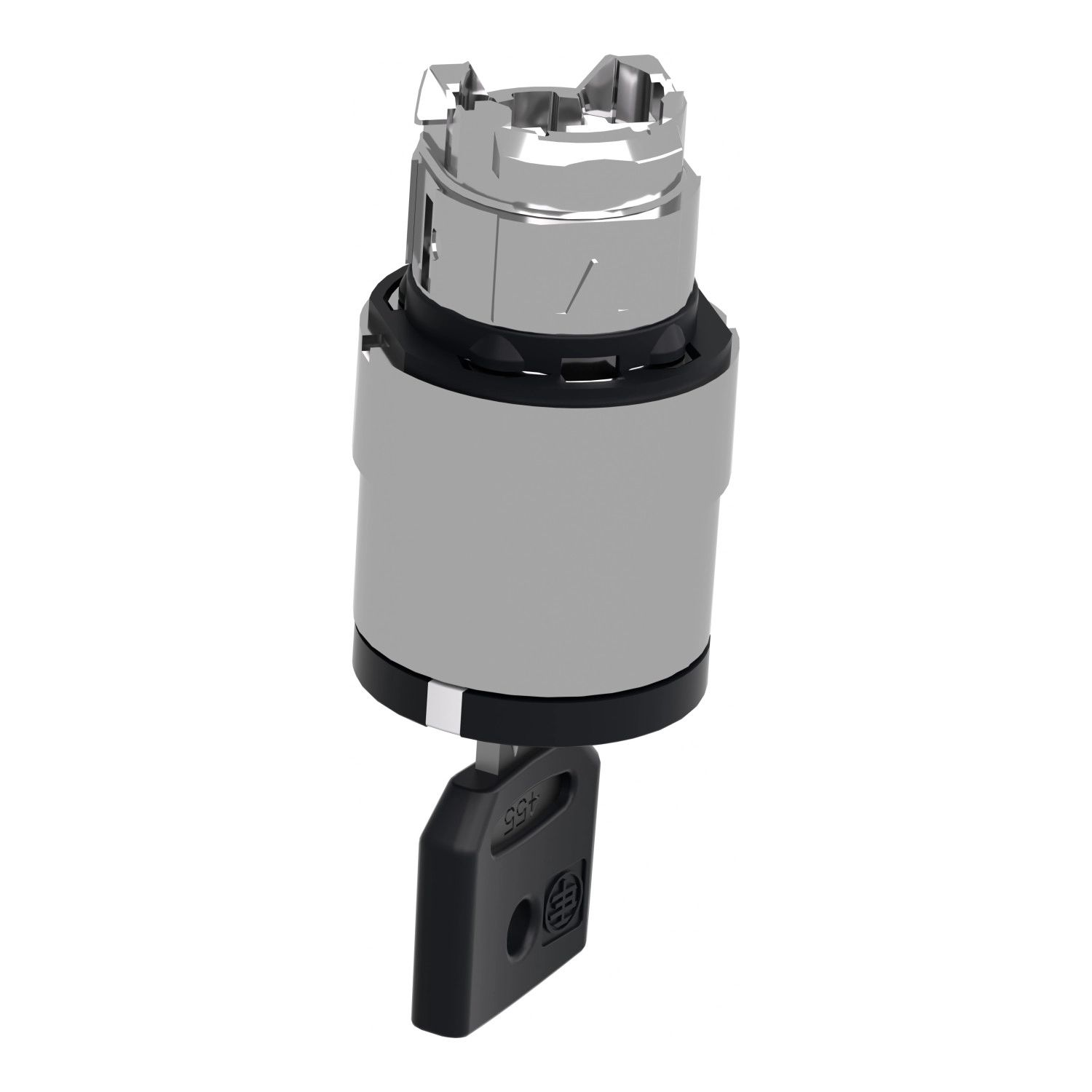

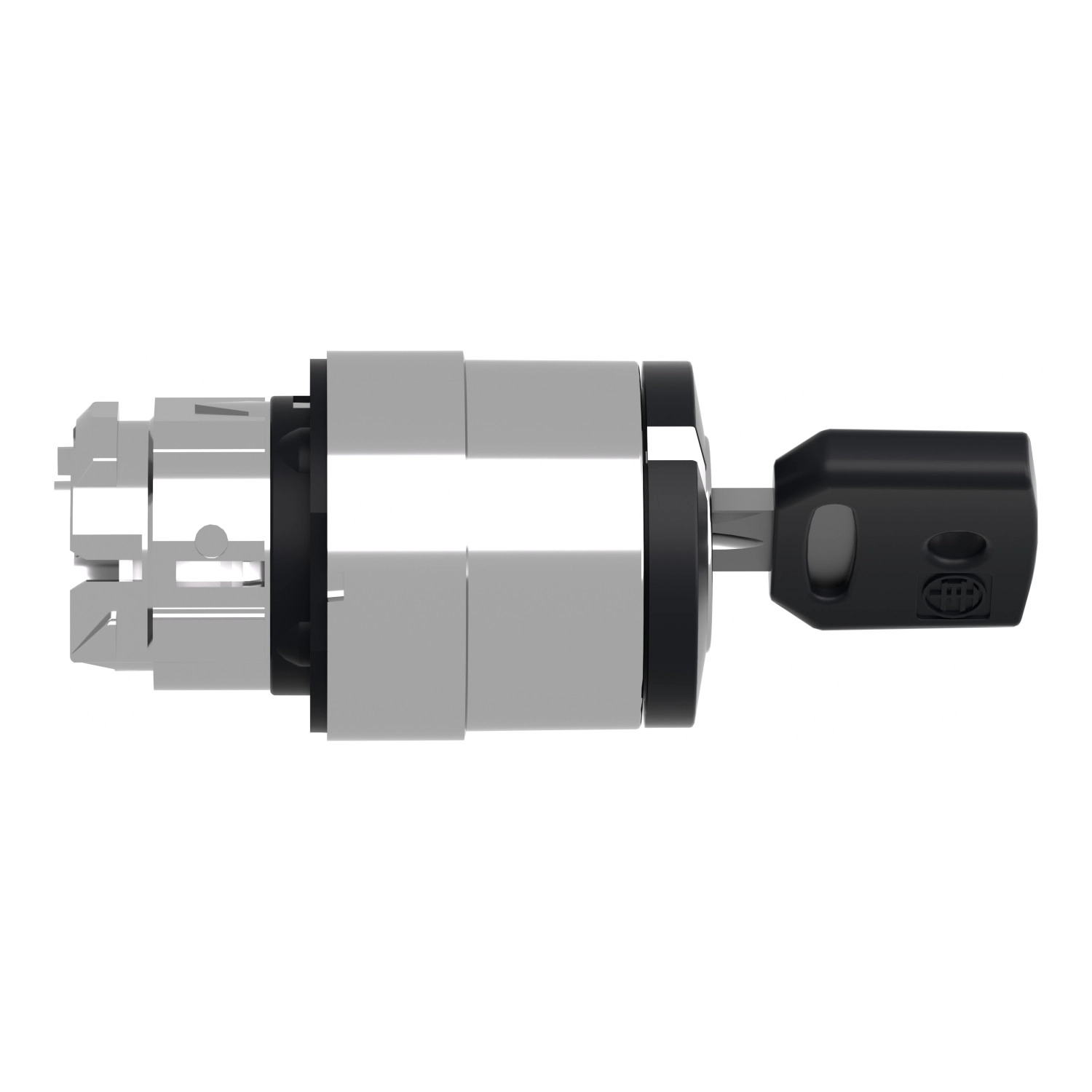

Ez a 22 mm átmérőjű, fekete, fém kulcsos választókapcsoló fej a Harmony XB4 termékcsalád része, amely a Schneider Electric ipari vezérlőeszközeinek prémium kategóriáját képviseli. A kapcsoló két pozícióval rendelkezik, és maradó (stay put) funkcióval működik, így a kiválasztott pozíció a kulcs kivétele után is megmarad. A 455-ös kulcs jobboldali pozícióban vehető ki, ami további biztonsági szintet jelent, hiszen csak akkor távolítható el, amikor a kapcsoló a kívánt helyzetben van. A ZB4BG02 választókapcsoló fej krómbevonatú fém kerettel és fekete színű kapcsolótesttel rendelkezik, ami nem csupán stílusos megjelenést biztosít, hanem hosszú élettartamot és kitűnő mechanikai ellenállóképességet is garantál.
A ZB4BG02 kulcsos kapcsolófej műszaki paraméterei lenyűgözőek: a termék mechanikai élettartama 1.000.000 kapcsolási ciklus, ami kiváló megbízhatóságot biztosít még a legkeményebb ipari környezetben is. Védettségi szintje kiemelkedő, hiszen IP66, IP67, IP69 és IP69K besorolással rendelkezik, vagyis teljes por elleni védelmet és nagy nyomású vízsugár elleni védelmet biztosít. Ütésállósága IK06 szabvány szerinti, ami további védelmet jelent a fizikai behatásokkal szemben. A kapcsoló -40°C és +70°C közötti üzemi hőmérséklet-tartományban működőképes, így szélsőséges környezeti feltételek között is megbízhatóan teljesít. Emellett ellenáll az erős vibrációnak és ütésnek is, hiszen 5 gn rezgésállóságot és akár 50 gn ütésállóságot is kínál a vonatkozó IEC szabványok szerint.
A ZB4BG02 kapcsolófej számos nemzetközi szabványnak és minősítésnek felel meg, köztük az IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14 és további normáknak, ami garantálja a globális piacokon való alkalmazhatóságát. Rendelkezik továbbá CSA, UL, BV, DNV és LROS tanúsítványokkal is, ami igazolja a termék kiemelkedő minőségét és megfelelőségét a legszigorúbb ipari előírásoknak. A kapcsolófej különféle elektromos konfigurációkban használható, a C3-tól a C15 kódig, ami nagy rugalmasságot biztosít a tervezés és a telepítés során, hiszen maximum 6 érintkezőt lehet hozzá csatlakoztatni különböző kombinációkban.
A ZB4BG02 kulcsos választókapcsoló fej ideális olyan ipari alkalmazásokhoz, ahol a berendezések, gépek indításához vagy leállításához, üzemmód váltáshoz korlátozott hozzáférést kell biztosítani. Tökéletesen alkalmazható vezérlőpultokban, CNC gépekben, csomagológépekben, szállítószalag-rendszerekben, ipari robotokban és számos egyéb automatizálási területen. A termék nagy előnye, hogy könnyű telepíteni, és kompatibilis a Harmony XB4 termékcsalád többi elemével, így könnyen integrálható meglévő rendszerekbe is. A precíz méretezés és a részletes szerelési útmutatók tovább egyszerűsítik a beépítést, a 22,5 mm-es standard panel kivágásba történő szerelést.
Schneider Electric Harmony XB4 - ZB4BG02 -fém választókapcsoló fej, Ø22, 455 kulcsos, jobboldali pozícióban kivehető, 2 állású műszaki adatok
Általános jellemzők
Termékvonal: Harmony XB4
Termék vagy részegység típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető profilja: Fekete kulcsos kapcsoló
Működtető típusa: Maradó
Működtető pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455 kulcs
Kulcs kivételi pozíciója: Jobb oldal
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 - <6 érintkező egyes blokkok használatával előlapi rögzítéshez
C4 - <6 érintkező egyes és dupla blokkok használatával előlapi rögzítéshez
C5 - <5 érintkező egyes blokkok használatával előlapi rögzítéshez
C6 - <5 érintkező egyes és dupla blokkok használatával előlapi rögzítéshez
C7 - <4 érintkező egyes blokkok használatával előlapi rögzítéshez
C8 - <4 érintkező egyes és dupla blokkok használatával előlapi rögzítéshez
C11 - <3 érintkező egyes blokkok használatával előlapi rögzítéshez
C15 - <1 érintkező egyes blokkok használatával előlapi rögzítéshez
Eszköz ismertetése: Alap elem
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 ZBGP kulcslyuk fedéllel az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
EN/IEC 60947-5-5
GB 14048.5
EN/IEC 60947-5-1
Terméktanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
