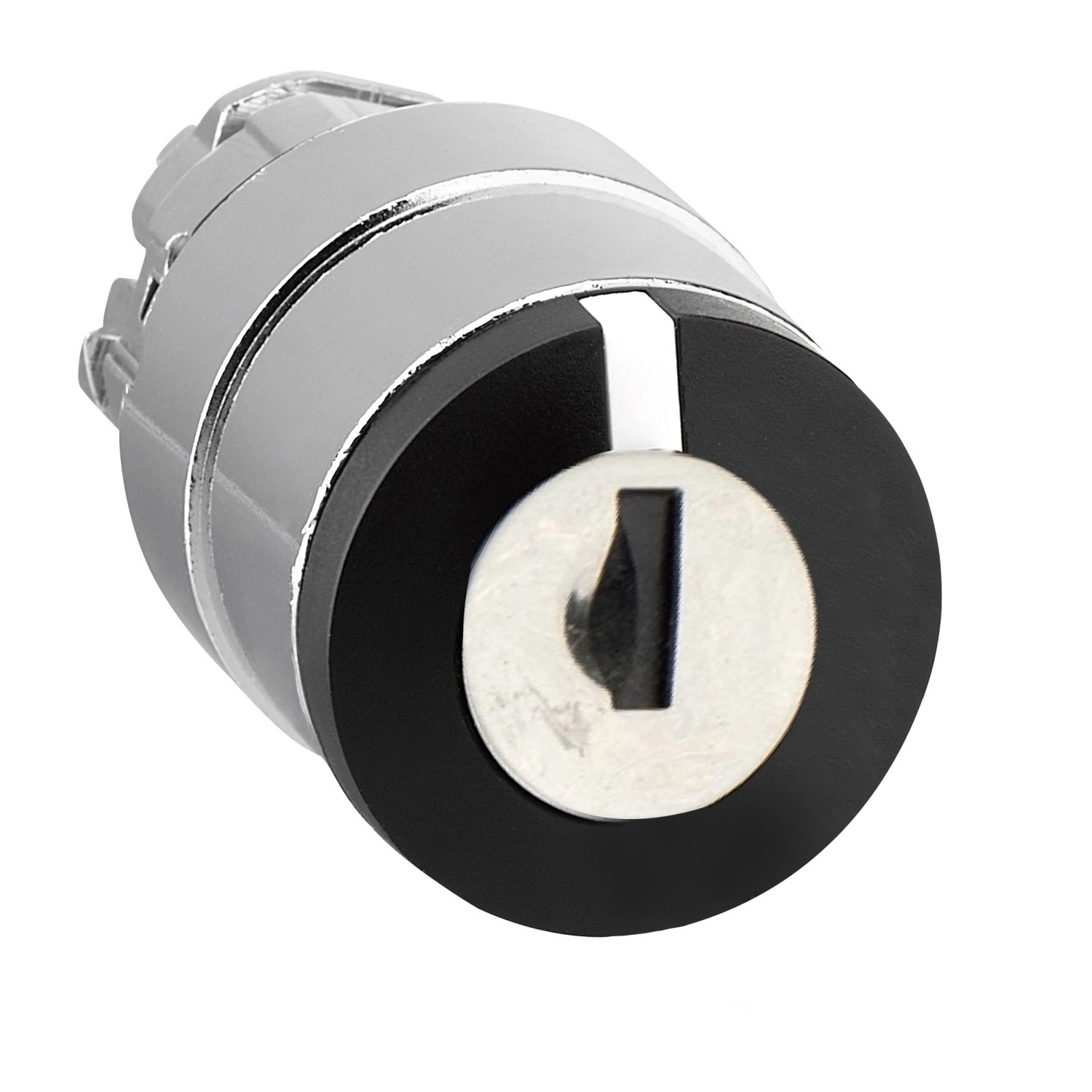

A Schneider Electric Harmony XB4 sorozatú ZB4BG01 kulcsos választókapcsoló fej egy rendkívül megbízható és strapabíró ipari vezérlőelem, amely elsősorban olyan alkalmazásokhoz lett tervezve, ahol a jogosulatlan működtetés megakadályozása kulcsfontosságú. Ez a prémium minőségű, krómozott fém előlappal rendelkező kezelőszerv tökéletesen illeszkedik a Harmony XB4 termékcsalád rendszerébe.
A ZB4BG01 kulcsos választókapcsoló fej 22 mm-es szabványos szerelőnyílásba illeszthető, ami lehetővé teszi, hogy szinte bármilyen vezérlőpanelre egyszerűen felszerelhető legyen. A termék három pozícióval rendelkezik (±45°), és rugós visszatérítésű működésmóddal van ellátva, ami biztosítja, hogy a kapcsoló automatikusan visszatérjen a középső alaphelyzetbe. Ez különösen hasznos olyan alkalmazásoknál, ahol csak ideiglenes aktiválásra van szükség, például biztonsági rendszerek felülbírálásánál vagy speciális üzemmódok átmeneti bekapcsolásánál. A termék kulcsa (455-ös típus) csak a középső pozícióban vehető ki, ami további biztonsági szintet jelent, hiszen a kezelő nem hagyhatja a rendszert nem megengedett állapotban.
A ZB4BG01 műszaki tulajdonságai között kiemelkedő a rendkívüli mechanikai tartósság - az 1 000 000 kapcsolási ciklus garantálja a hosszú élettartamot még intenzív használat mellett is. A kiváló minőségű fém előlap nemcsak elegáns megjelenést biztosít, hanem jelentős védelmet is nyújt a környezeti hatásokkal szemben. A kapcsoló kiemelkedő védettséggel rendelkezik: IP66, IP67, IP69 és IP69K fokozatoknak is megfelel, ami azt jelenti, hogy ellenáll a pornak és a nagynyomású vízsugárnak is. Ezt bizonyítja a magas nyomású mosással szembeni ellenállása is, amely akár 7000000 Pa nyomást is kibír 55 °C-on, 0,1 m távolságból.
A termék rendkívül széles üzemeltetési hőmérséklet-tartománnyal rendelkezik: -40 °C-tól +70 °C-ig használható, ami lehetővé teszi extrém környezeti körülmények közötti alkalmazását is. A kezelőelem kompatibilis számos nemzetközi szabvánnyal, többek között az EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, CSA C22.2 No 14 előírásokkal, és rendelkezik a legfontosabb tanúsítványokkal (CSA, DNV, BV, LROS, UL listed).
A ZB4BG01 kulcsos kapcsolófej számos elektromos konfigurációval használható, a különböző kódok (C3, C4, C5, C6, C7, C8, C11) különböző érintkező elrendezéseket tesznek lehetővé, maximum 6 érintkezőig. Ez a sokoldalúság lehetővé teszi, hogy a kapcsolót számos különböző vezérlési feladatra alkalmazzák, az egyszerű be/ki kapcsolástól kezdve a bonyolultabb többállású vezérlésekig. A különböző érintkező konfigurációk részletes műszaki dokumentációja segít a megfelelő alkalmazás kiválasztásában.
Schneider Electric Harmony XB4 - ZB4BG01 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejforma: Kerek
Kezelőelem típusa: Standard
Kezelőelem profilja: Fekete kulcsos kapcsoló
Működtető típusa: Rugós visszatérítésű
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcstípus: 455-ös kulcs
Kulcs kivételi pozíció: Középen
Visszatérés: Balról középre
Fizikai paraméterek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Védelmi jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 ZBGP kulcslyuk fedéllel az IEC 50102 szerint
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Védőkezelés: TH
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel
Elektromos összetétel kód: C3 <6 érintkezőhöz egyes blokkokkal előlapi szerelésnél
C4 <6 érintkezőhöz egyes és dupla blokkokkal előlapi szerelésnél
C5 <5 érintkezőhöz egyes blokkokkal előlapi szerelésnél
C6 <5 érintkezőhöz egyes és dupla blokkokkal előlapi szerelésnél
C7 <4 érintkezőhöz egyes blokkokkal előlapi szerelésnél
C8 <4 érintkezőhöz egyes és dupla blokkokkal előlapi szerelésnél
C11 <3 érintkezőhöz egyes blokkokkal előlapi szerelésnél
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-5, GB 14048.5, EN/IEC 60947-5-4
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
Eszköz bemutatás
Eszköz bemutatás: Alapelem
