Schneider Electric Harmony XB4 - ZB4BG0 - fém választókapcsoló fej, Ø22, 455 kulcsos, minden pozícióban kivehető, 3 állású
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

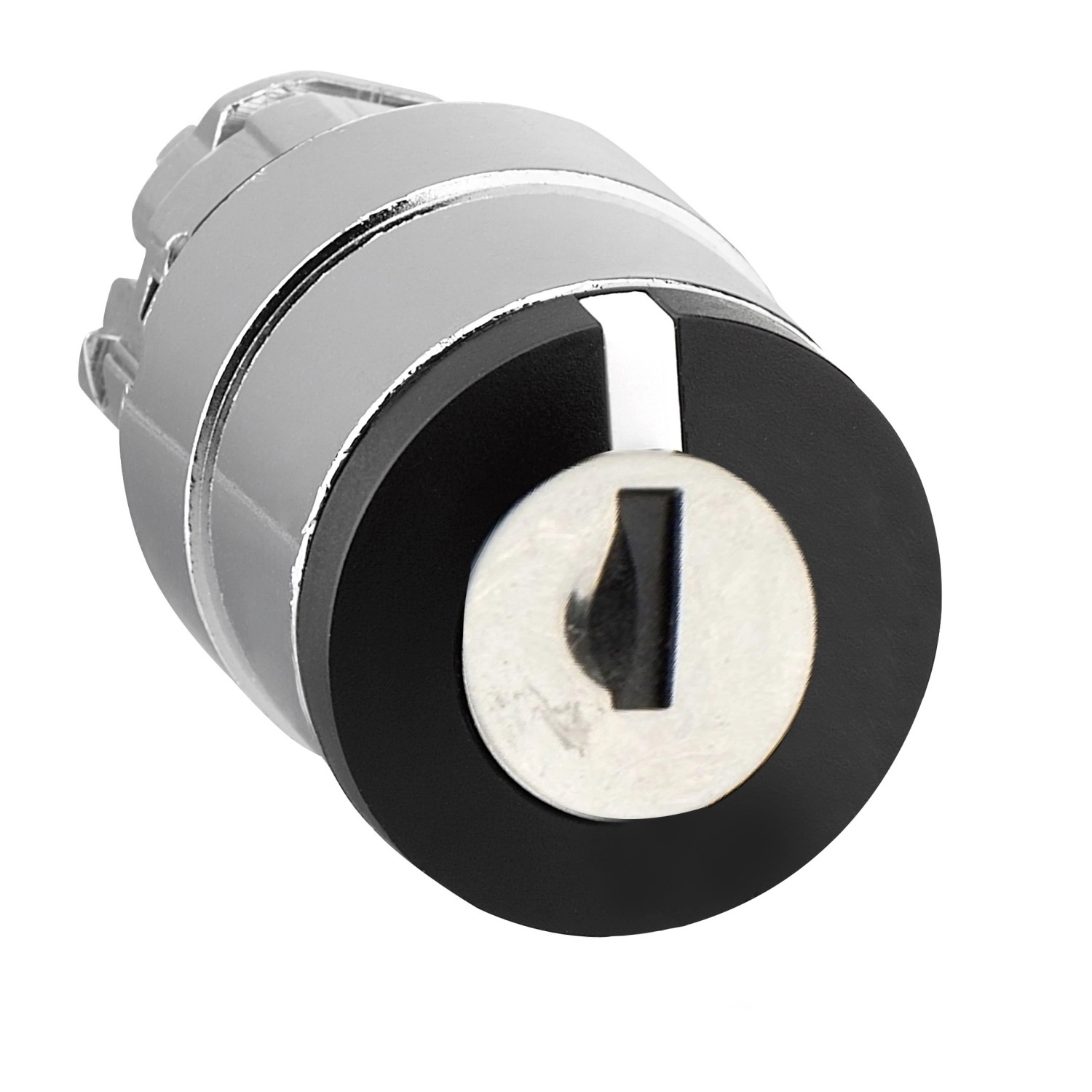

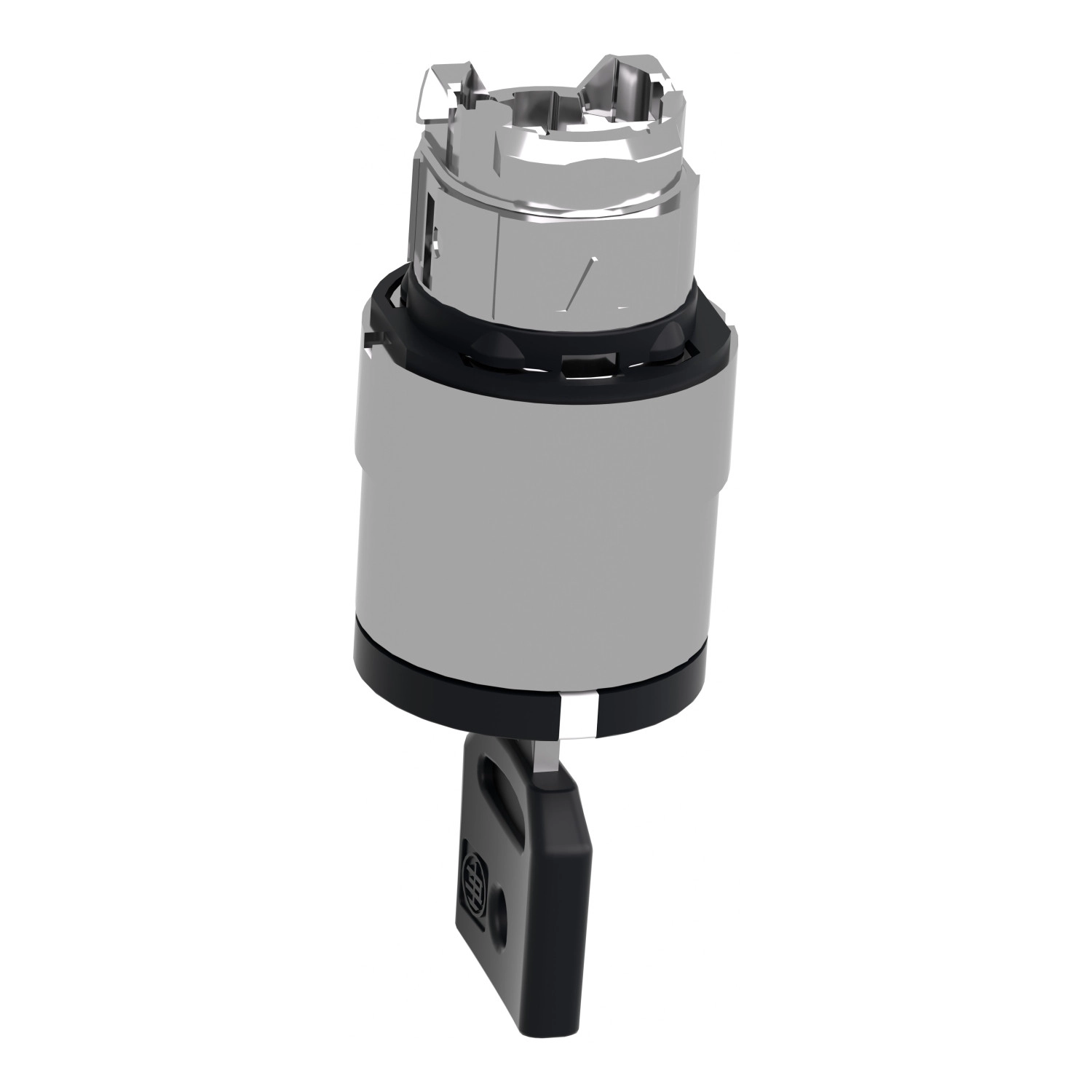

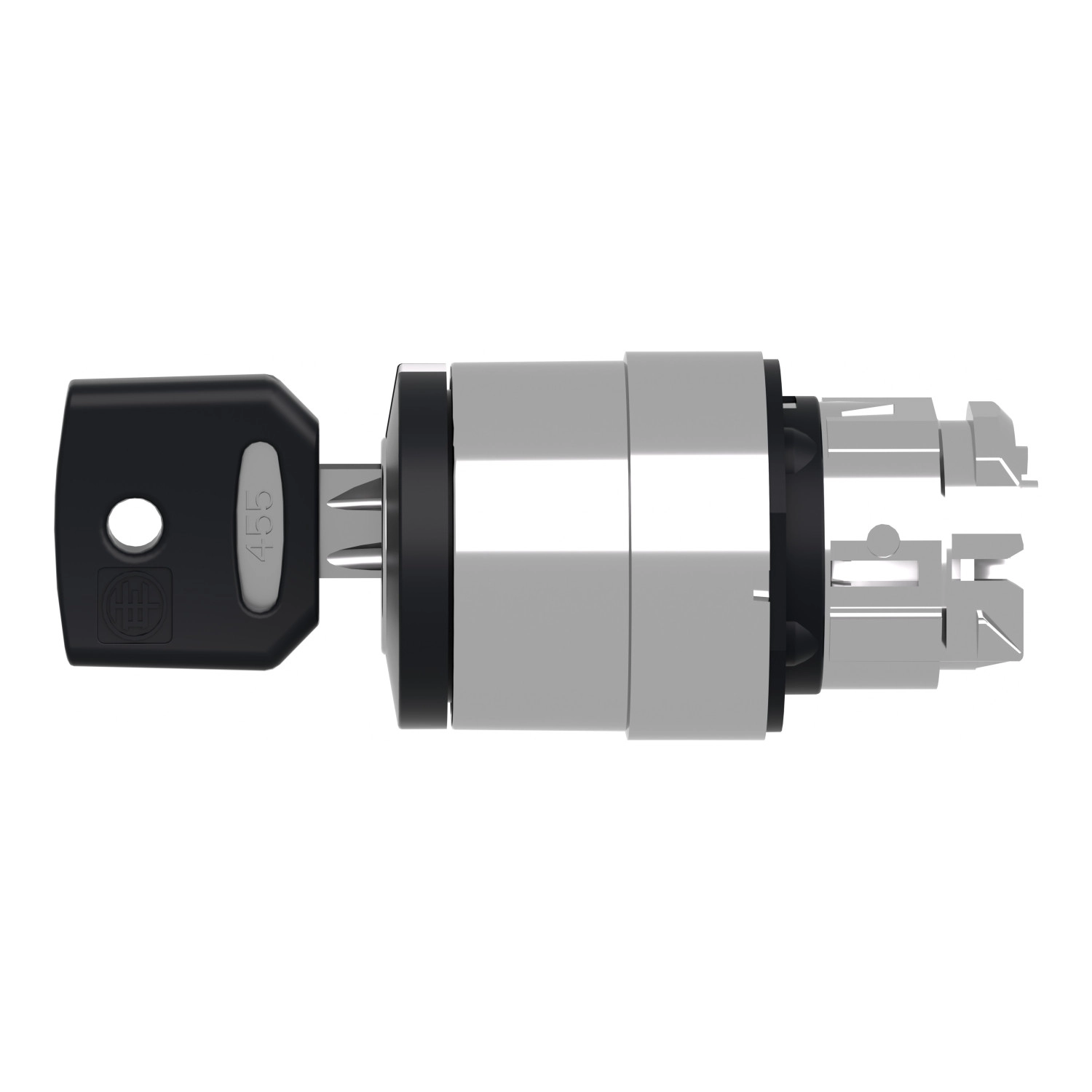

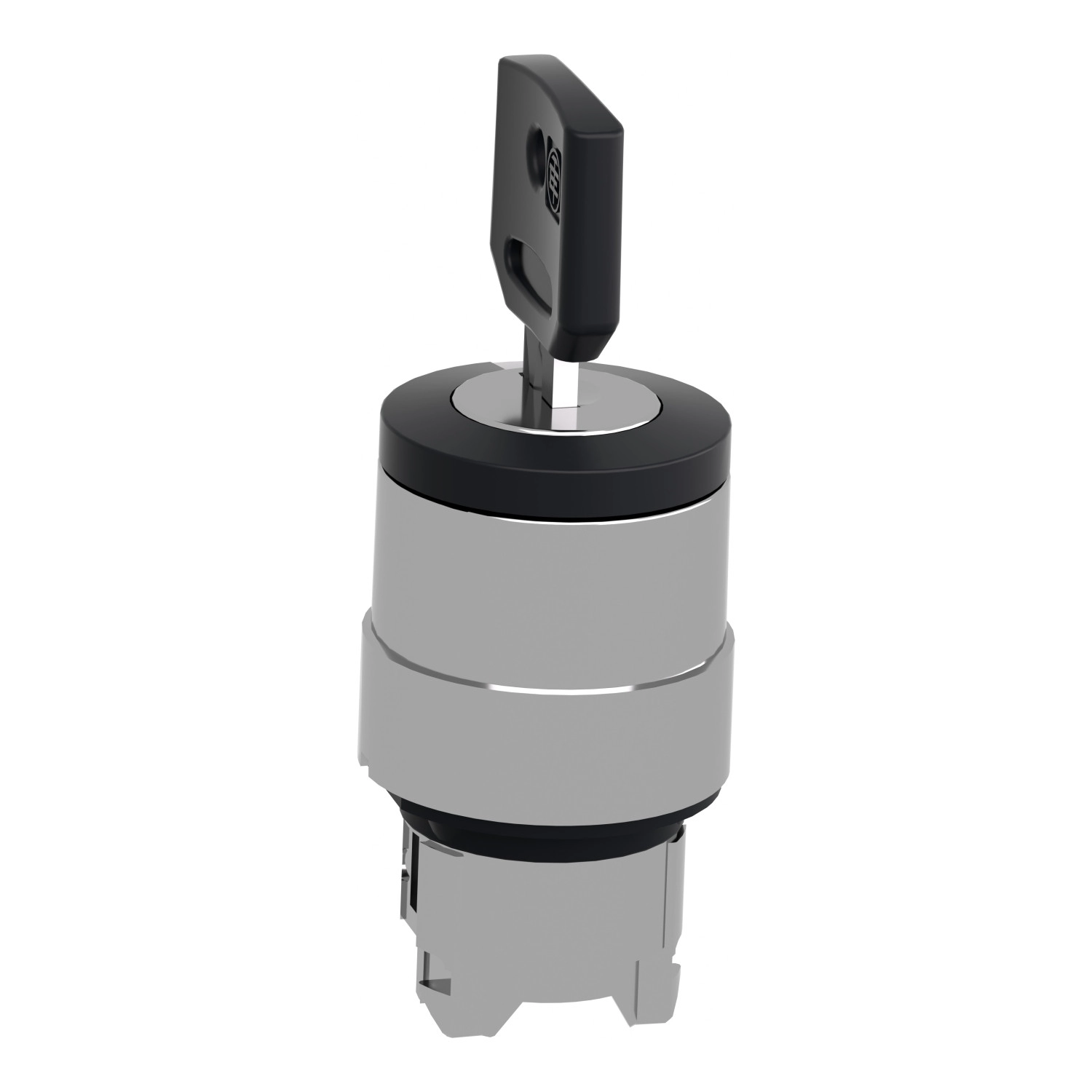

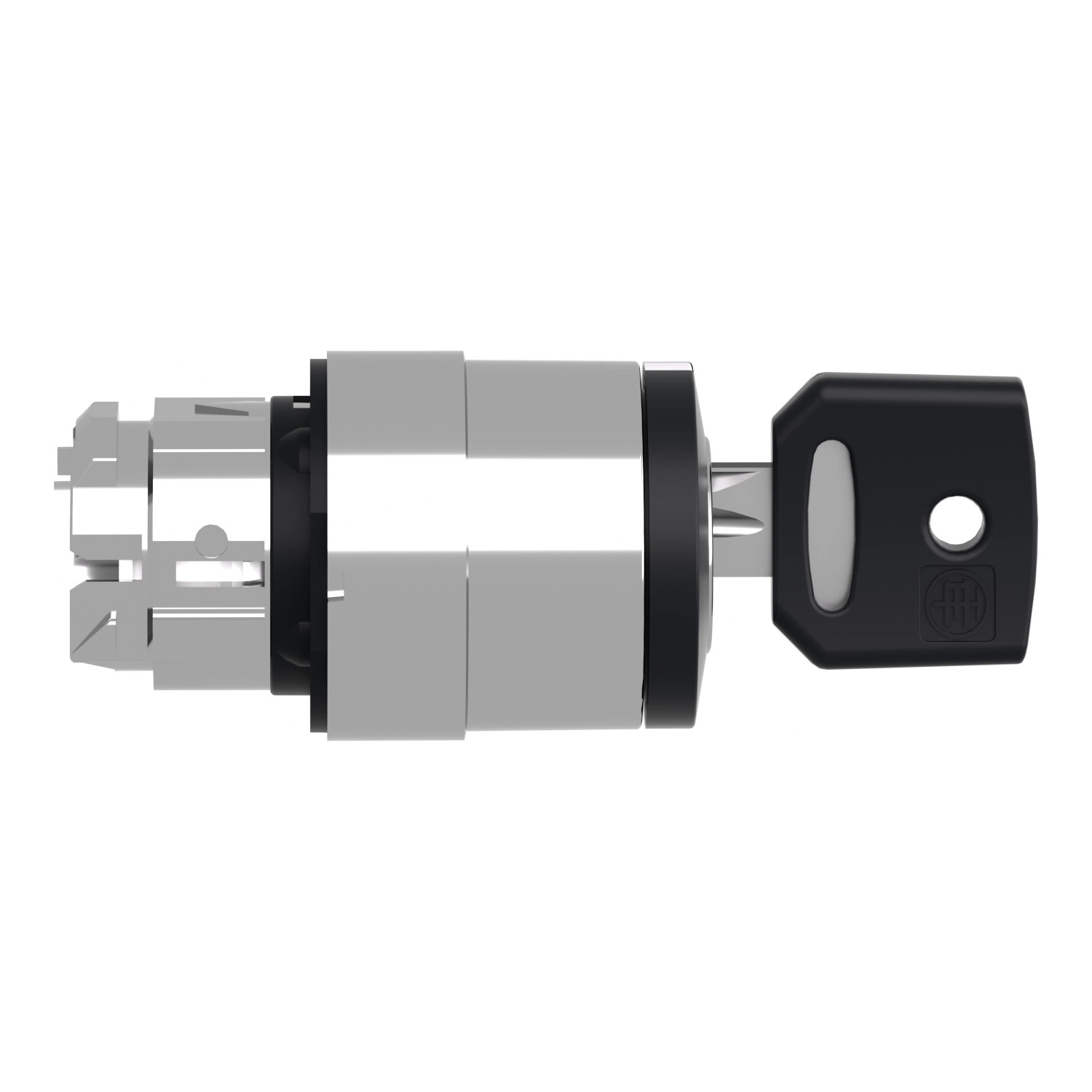

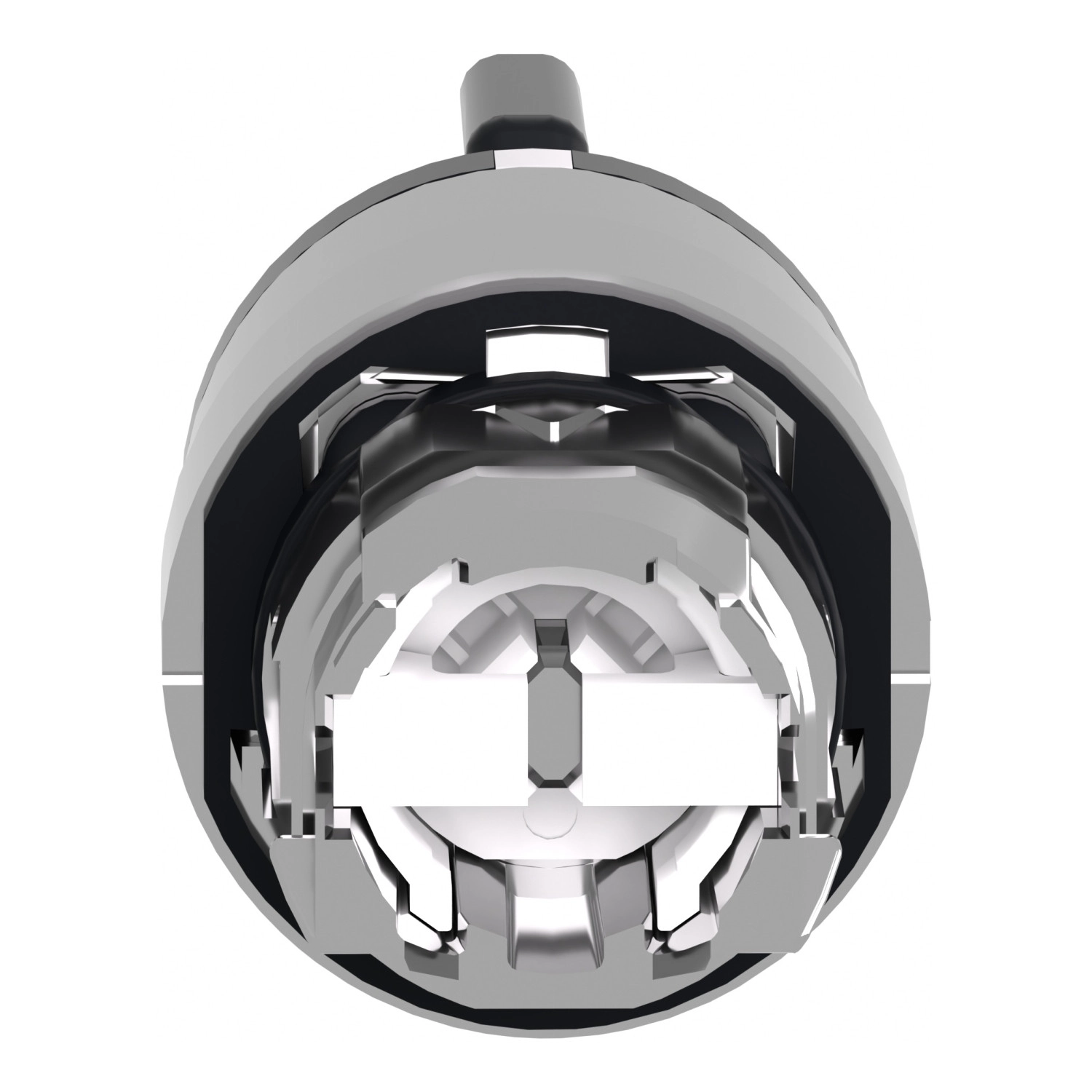

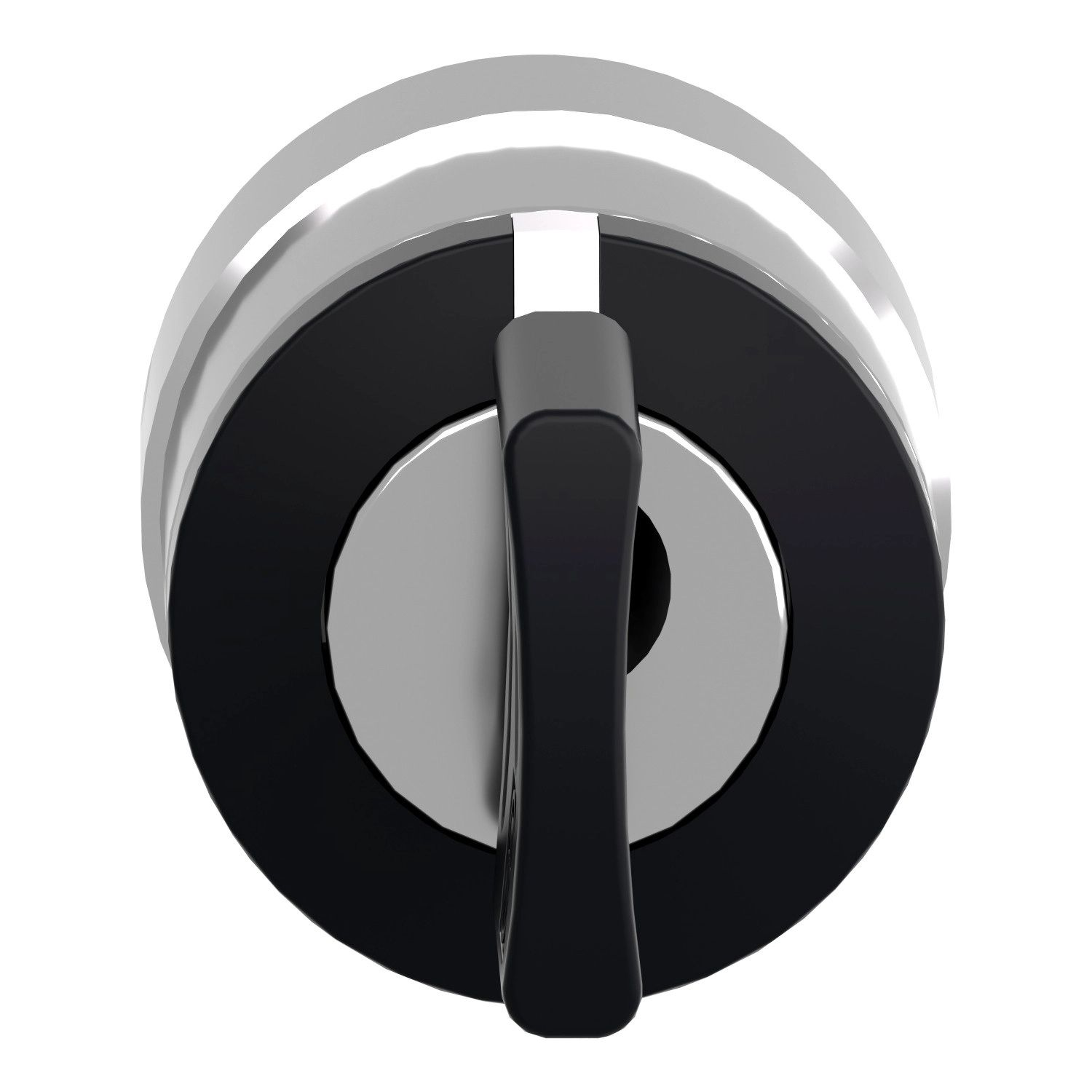

A ZB4BG0 kulcsos választókapcsoló fej különlegessége a 455-ös kulcs, amely minden pozícióban kivehető, így maximális biztonságot nyújt illetéktelen kapcsolások ellen. A kapcsolófej 3 pozíciós kialakítással rendelkezik, amely +/- 45° elfordulási tartományt biztosít, ezáltal rugalmas vezérlési lehetőségeket kínál különböző rendszerekben. A választókapcsoló kezelőfeje fekete színű, amelyet egy krómozott fém keret vesz körül, biztosítva a hosszú élettartamot és a megbízható működést. A kapcsolófej alapvető eleme a Harmony XB4 családnak, amely a Schneider Electric egyik legnépszerűbb ipari vezérlőegység sorozata.
A ZB4BG0 kapcsolófej standard kialakítással rendelkezik, 22 mm átmérőjű furaton keresztül szerelhető fel vezérlőpanelekre, kezelőpultokra. A csatlakoztatott érintkezők különböző konfigurációban használhatók, az elektromos összeállítási kódtól függően. A termék akár 6 kontaktussal is használható az egyes és dupla blokkok elhelyezésének függvényében. A különböző konfigurációs lehetőségek (C3, C4, C5, C6, C7, C8, C11) teszik lehetővé a rugalmas alkalmazhatóságot, igazodva a különböző vezérlési igényekhez. A választókapcsoló pozícióihoz tartozó érintkező sorrend táblázatokból pontosan leolvasható, hogyan viselkednek az egyes NO (záró) és NC (nyitó) érintkezők a három pozícióban (315°, 0°, 45°).
A ZB4BG0 választókapcsoló fej kiemelkedő műszaki paraméterekkel rendelkezik: mechanikai élettartama 1 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A termék kiváló környezeti védettségi besorolásokkal is büszkélkedhet: IP66, IP67, IP69 és IP69K védettségi szint biztosítja, hogy szélsőséges körülmények között, például magas nyomású mosás (7000000 Pa 55°C-on) esetén is megbízhatóan működjön. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, tovább erősítve a terméket a különböző ipari környezetekben való alkalmazhatóságát. A kapcsoló IK06 ütésállósági fokozattal bír a ZBGP kulcslyuk fedéllel együtt használva, az IEC 50102 szabvány szerint.
A ZB4BG0 termék működési hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi szélsőséges hőmérsékleti körülmények közötti alkalmazását is. A kapcsolófej számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-4, GB 14048.5, UL 508 és EN/IEC 60947-5-5 szabványoknak, valamint rendelkezik CSA, DNV, BV, LROS (Lloyd's Register of Shipping) és UL minősítésekkel is. A termék kiemelkedő rezgésállósággal (5 gn 2-500 Hz frekvenciatartományban) és ütésállósággal (30 gn 18 ms félszinusz hullám gyorsulás és 50 gn 11 ms félszinusz hullám gyorsulás) rendelkezik az IEC 60068-2-6 és IEC 60068-2-27 szabványok szerint.
Schneider Electric Harmony XB4 - ZB4BG0 -fém választókapcsoló fej, Ø22, 455 kulcsos, minden pozícióban kivehető, 3 állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Kezelőfej típusa: Standard
Kezelőelem alakja: Kerek
Kezelőelem színe: Fekete kulcsos kapcsoló
Kulcs típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Műszaki adatok
Pozíciók száma: 3 pozíció +/- 45°
Mechanikai élettartam: 1000000 ciklus
Védelmi kezelés: TH
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK06 ZBGP kulcslyuk fedéllel az IEC 50102 szerint
Elektromos jellemzők
Elektromos összeállítási kód:
C3: <6 kontaktus egyes blokkok használatával elölről szerelve
C4: <6 kontaktus egyes és dupla blokkok használatával elölről szerelve
C5: <5 kontaktus egyes blokkok használatával elölről szerelve
C6: <5 kontaktus egyes és dupla blokkok használatával elölről szerelve
C7: <4 kontaktus egyes blokkok használatával elölről szerelve
C8: <4 kontaktus egyes és dupla blokkok használatával elölről szerelve
C11: <3 kontaktus egyes blokkok használatával elölről szerelve
Környezeti jellemzők
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Tanúsítványok és megfelelőségek
Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-4, GB 14048.5, UL 508, EN/IEC 60947-5-5
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyd's Register of Shipping), UL
Mechanikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
