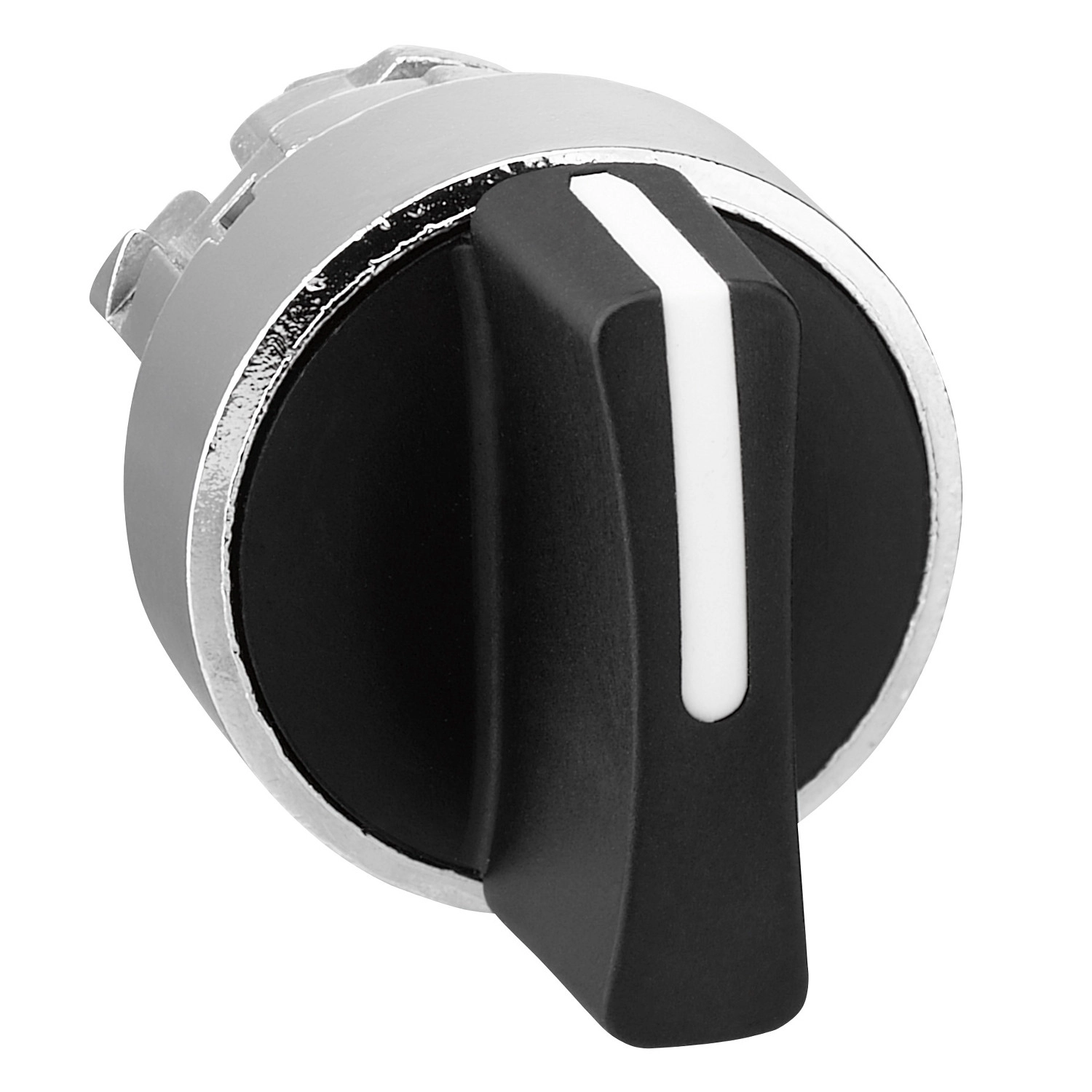

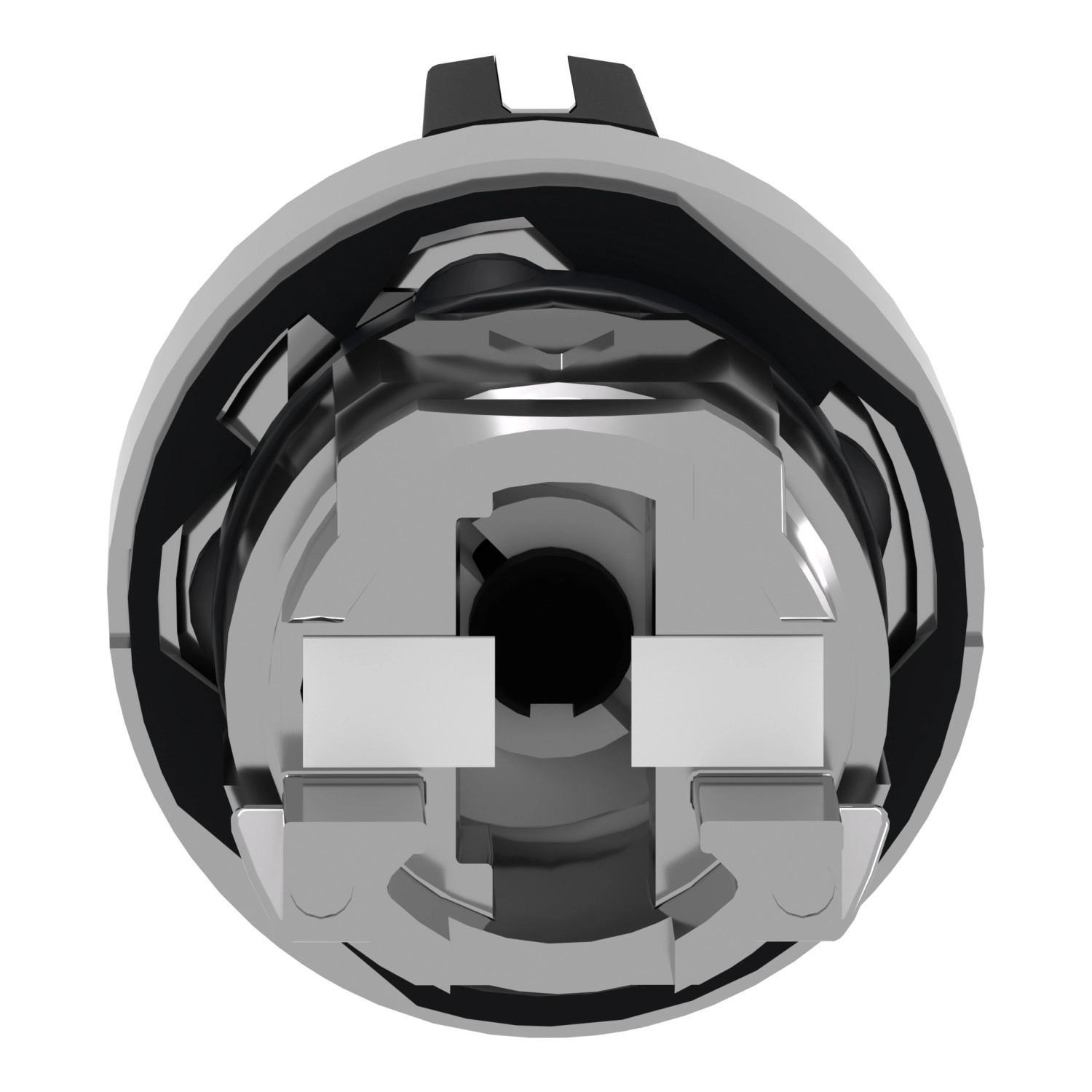

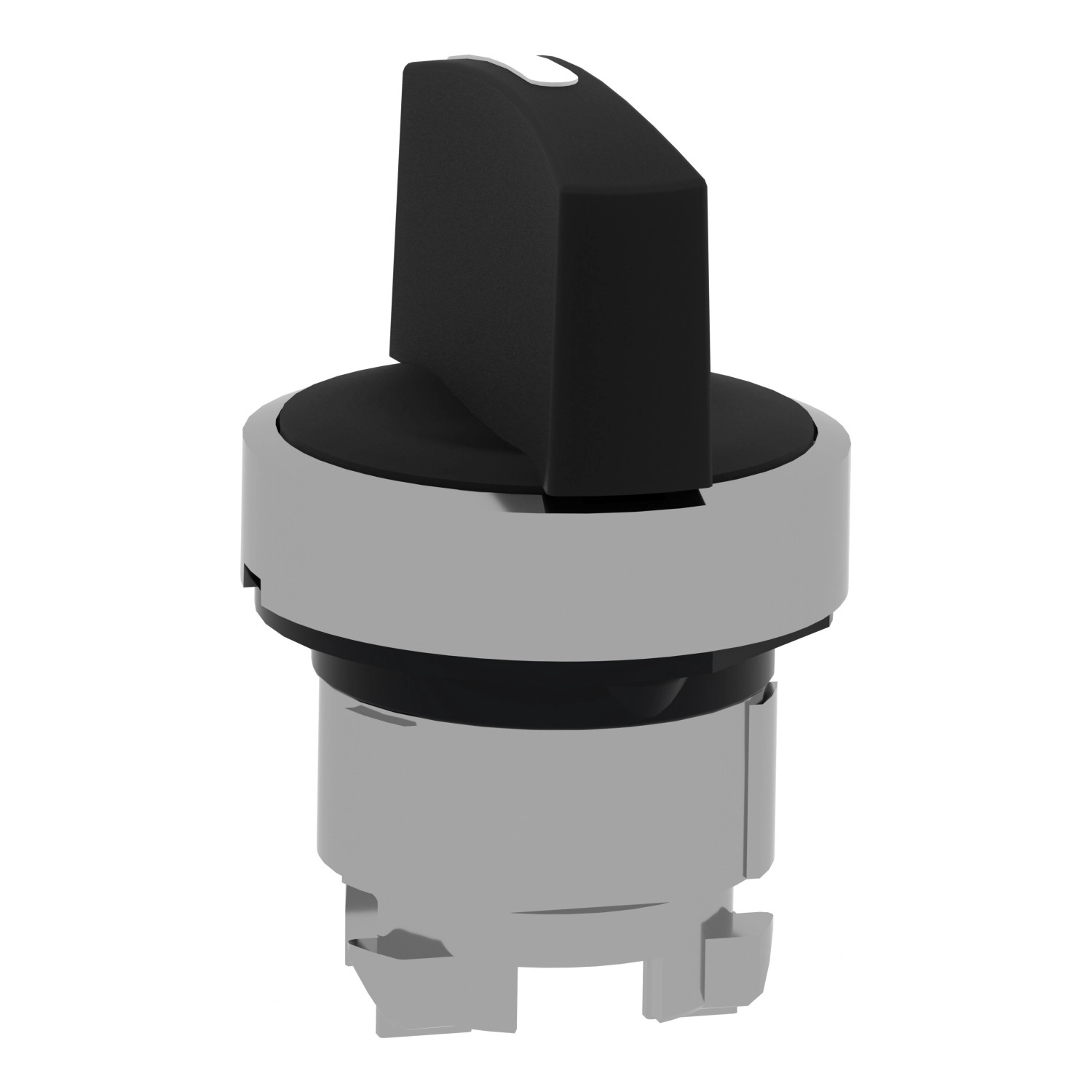

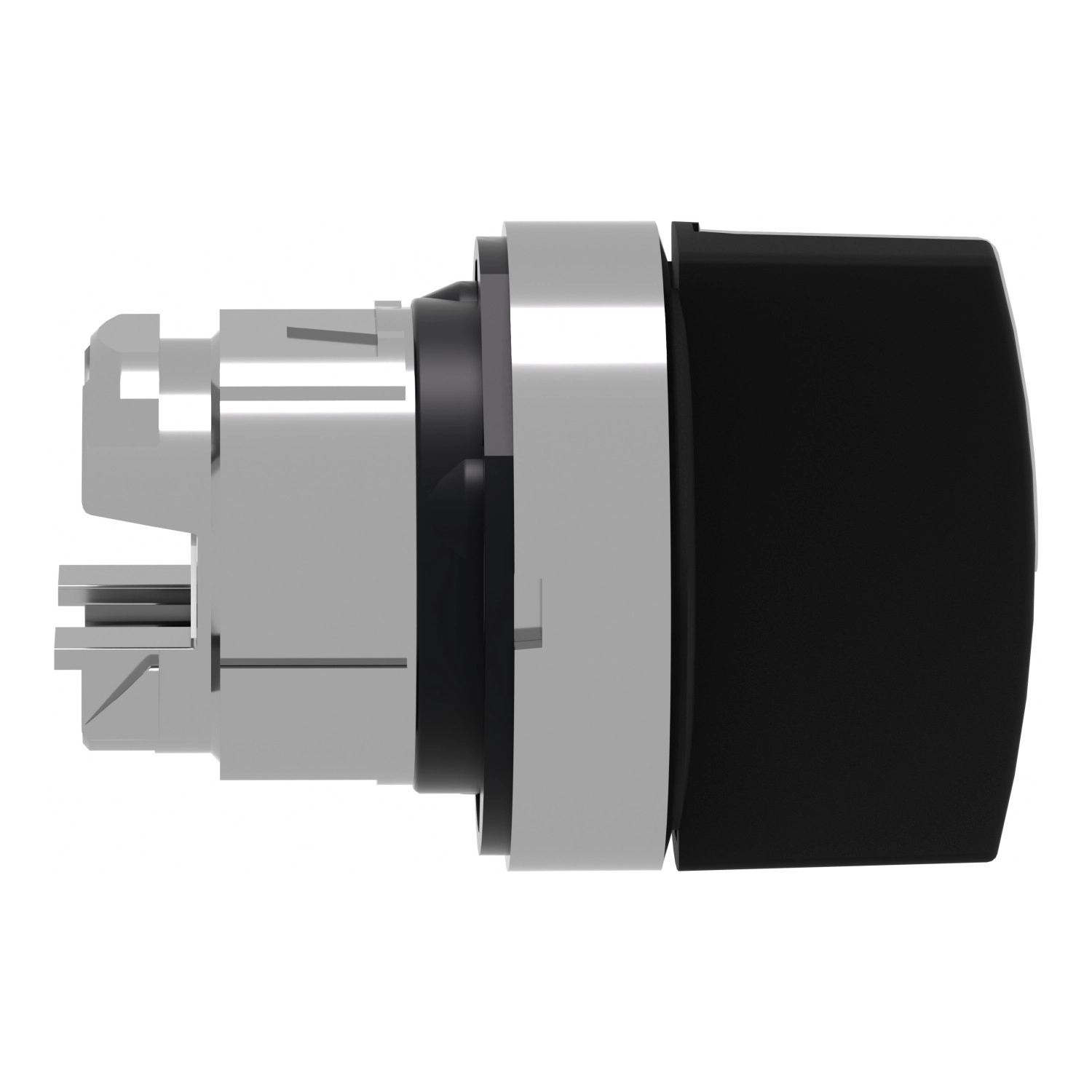

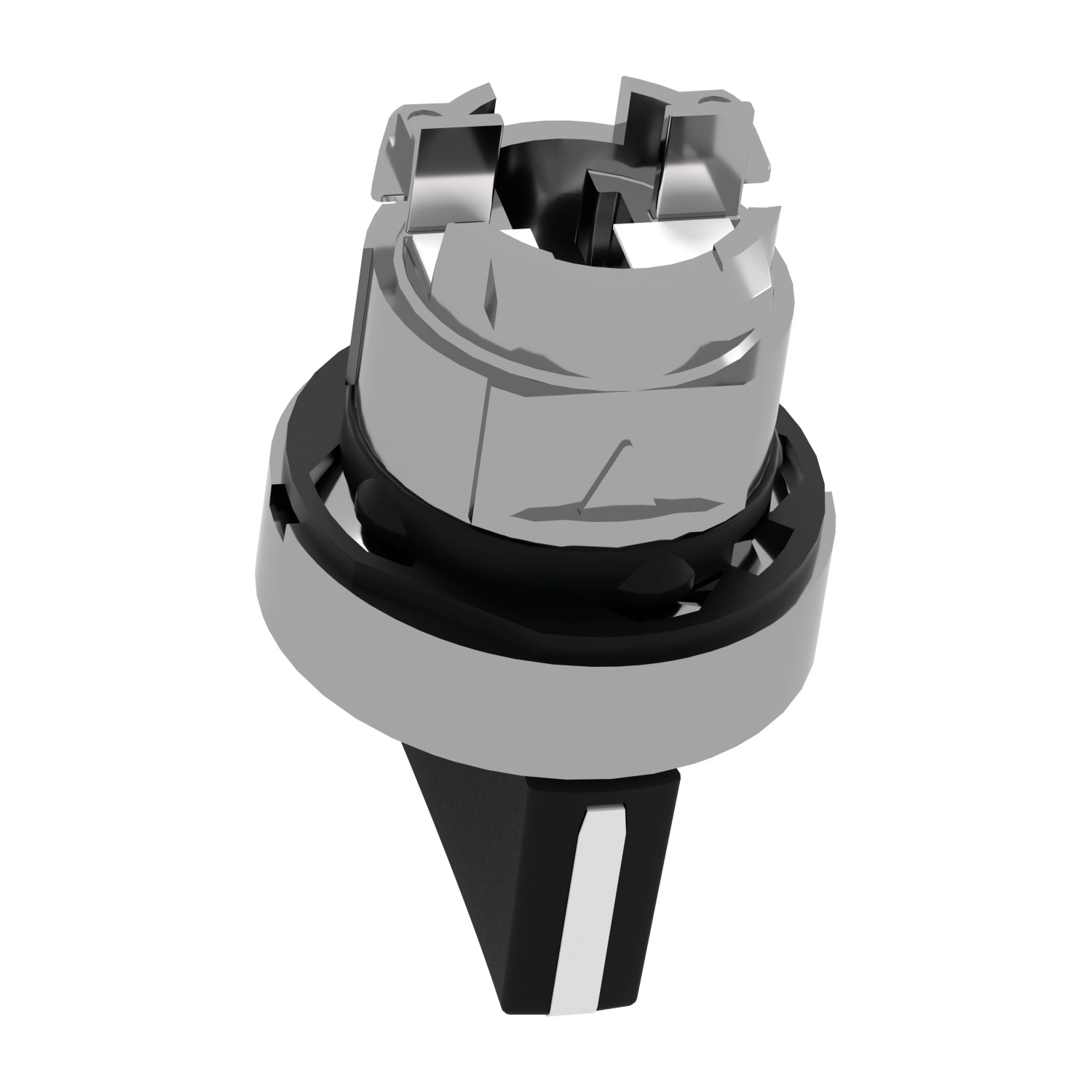

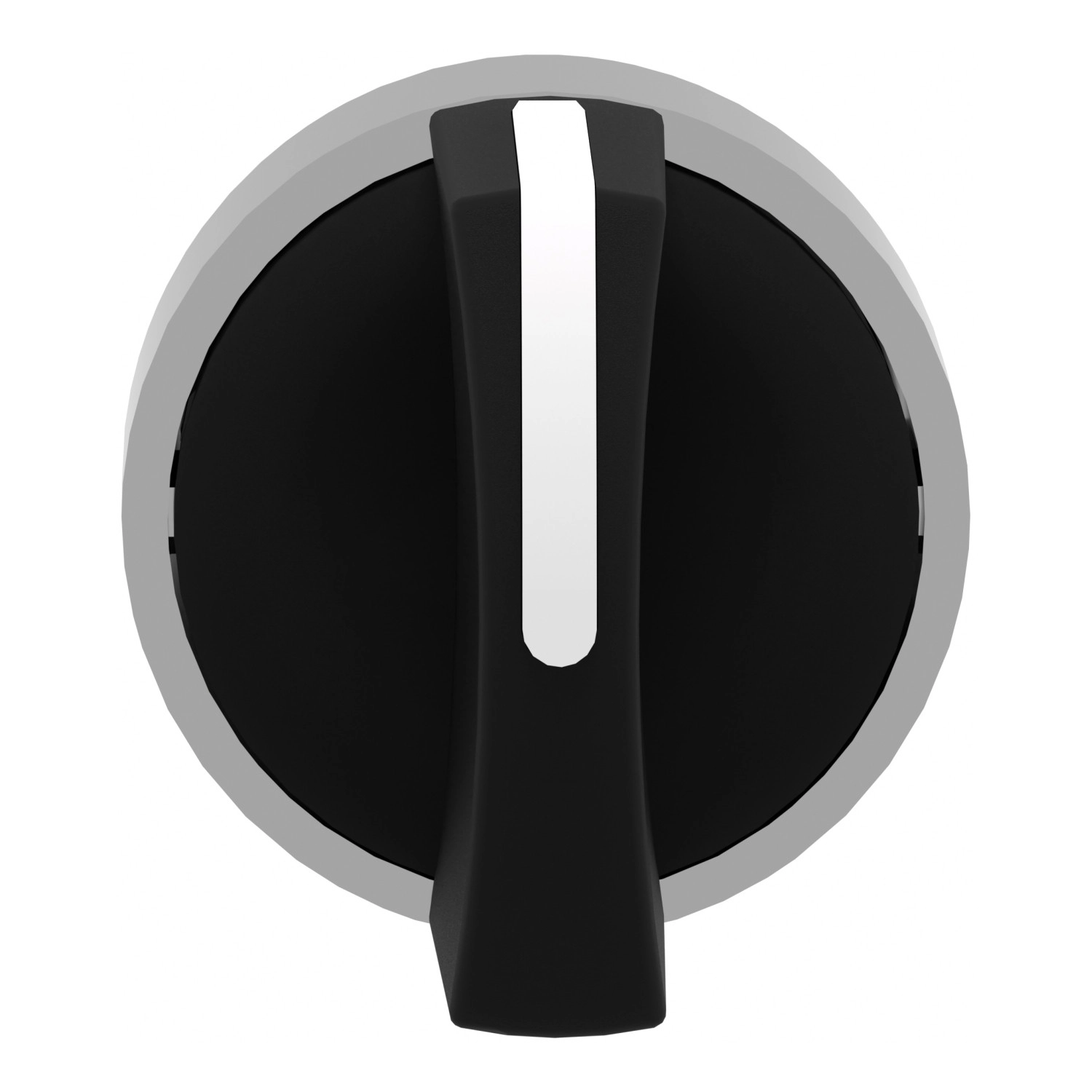

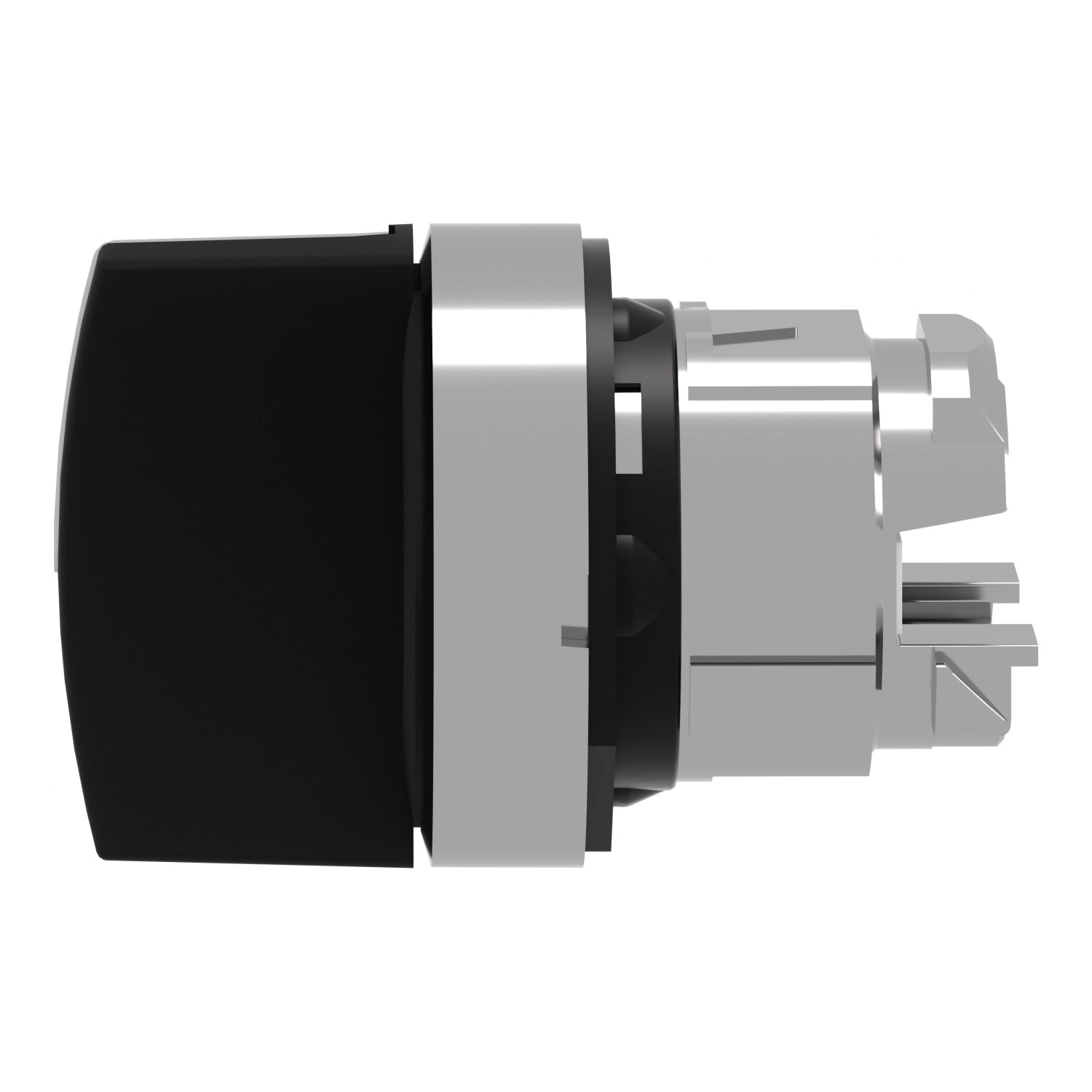

Schneider Electric Harmony XB4 - ZB4BD8 - fém választókapcsoló fej, Ø22, 3 állású jobbról középre visszatérő, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB4BD8 modell egy 3 pozíciós választókapcsoló fej, amely jobbról automatikusan visszatér középállásba, ezzel ideális választás olyan alkalmazásokhoz, ahol szükséges a pillanatnyi kapcsolás funkció. A fekete standard fogantyú ergonomikus kialakítása kényelmes kezelhetőséget biztosít még kesztyűben is, miközben a +/- 45°-os működési szög optimális kapcsolási élményt nyújt. A 22,5 mm-es szabványos beépítési átmérőnek köszönhetően könnyen integrálható a legtöbb ipari vezérlőpanelbe, megfelelve a nemzetközi szabványoknak.
A Schneider Electric Harmony XB4 sorozat részeként a ZB4BD8 kapcsolófej kivételes mechanikai tartóssággal rendelkezik, élettartama eléri az 1 000 000 kapcsolási ciklust. A krómozott fém előlap nemcsak elegáns megjelenést biztosít, hanem kiváló védelmet is nyújt a környezeti hatásokkal szemben. A kapcsoló IP67, IP69 és IP69K védettségi fokozata lehetővé teszi használatát olyan környezetben is, ahol nagynyomású mosás történik (7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 m távolságból). Megfelel a NEMA 13 és NEMA 4X előírásainak, valamint IK06 fokozatú ütésállósággal rendelkezik.
A ZB4BD8 választókapcsoló fej -40°C és +70°C közötti extrém működési hőmérséklet-tartományban is megbízhatóan teljesít, így alkalmas a legzordabb ipari környezetekbe is. Kiváló rezgésállósága (5 gn, f=2...500 Hz) és ütésállósága (30 gn 18 ms-ig vagy 50 gn 11 ms-ig fél szinusz hullám gyorsulás esetén) biztosítja a megbízható működést még erős mechanikai igénybevételek mellett is. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között BV, CSA, DNV, LROS és UL listázással, megfelelve az IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak.
A ZB4BD8 választókapcsoló fej különböző elektromos összeállításokkal használható (C3, C4, C5, C6, C7, C8, C11 kódoknak megfelelően), így rugalmasan alkalmazható különböző kapcsolási igényekhez. Az egyszerű és egyértelmű kontaktus sorrend biztosítja a megbízható működést a kapcsoló három pozíciójában (315°, 0° és 45° állásokban). A termék műszaki jellemzői és robusztus kialakítása ideálissá teszik ipari alkalmazásokhoz, vezérlőpanelekhez és olyan helyekre, ahol a megbízhatóság és a tartósság alapvető követelmény.
Harmony XB4 - ZB4BD8 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Működtető egység alakja: Kerek
Működtető típusa: Jobbról középre visszatérő rugós
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 - <6 érintkező egyszeres blokkok használatával előlapi szerelésben
Elektromos összetétel kód: C4 - <6 érintkező egyszeres és dupla blokkok használatával előlapi szerelésben
Elektromos összetétel kód: C5 - <5 érintkező egyszeres blokkok használatával előlapi szerelésben
Elektromos összetétel kód: C6 - <5 érintkező egyszeres és dupla blokkok használatával előlapi szerelésben
Elektromos összetétel kód: C7 - <4 érintkező egyszeres blokkok használatával előlapi szerelésben
Elektromos összetétel kód: C8 - <4 érintkező egyszeres és dupla blokkok használatával előlapi szerelésben
Elektromos összetétel kód: C11 - <3 érintkező egyszeres blokkok használatával előlapi szerelésben
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP védettségi fokozat: IP69
IP védettségi fokozat: IP69K
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Ellenállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
