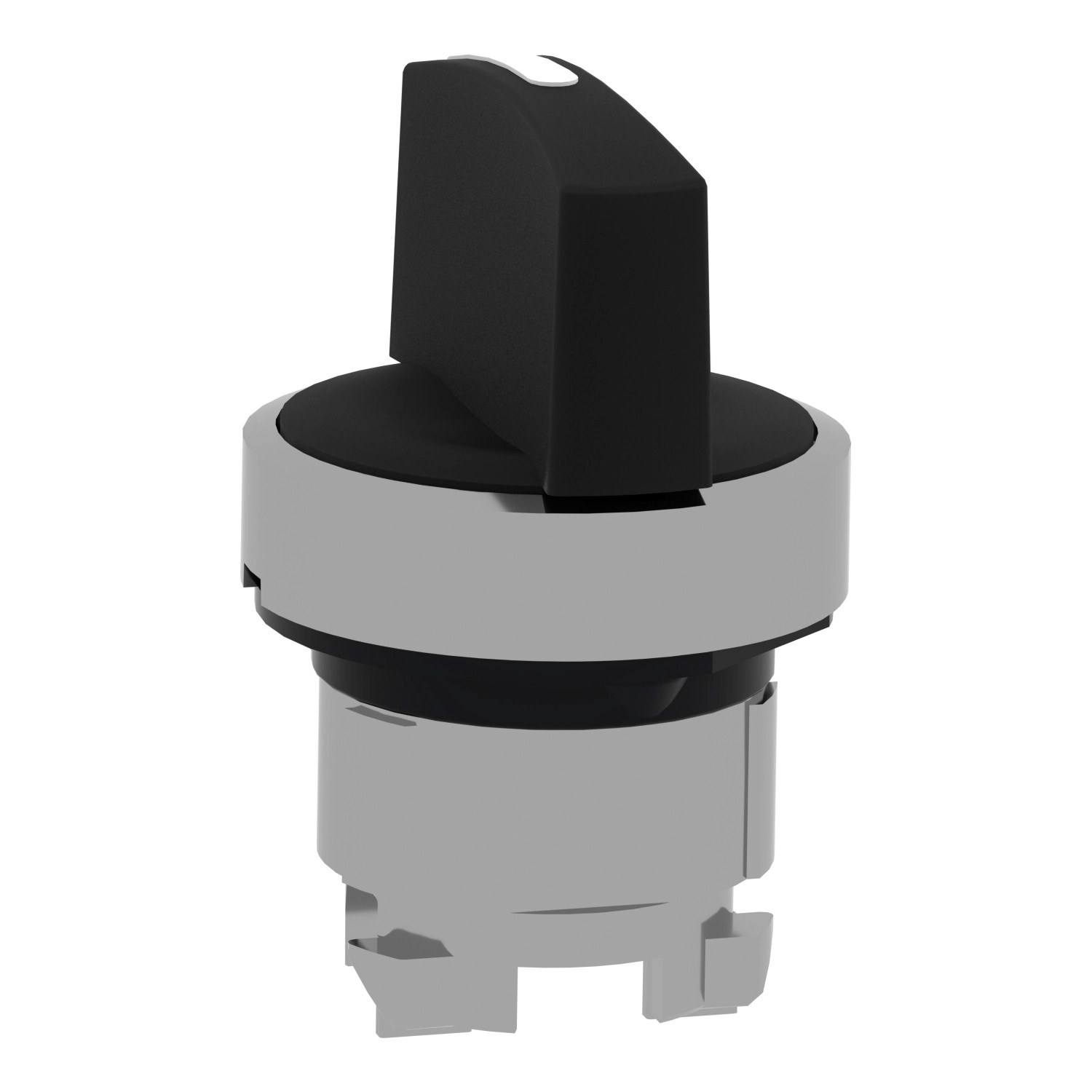

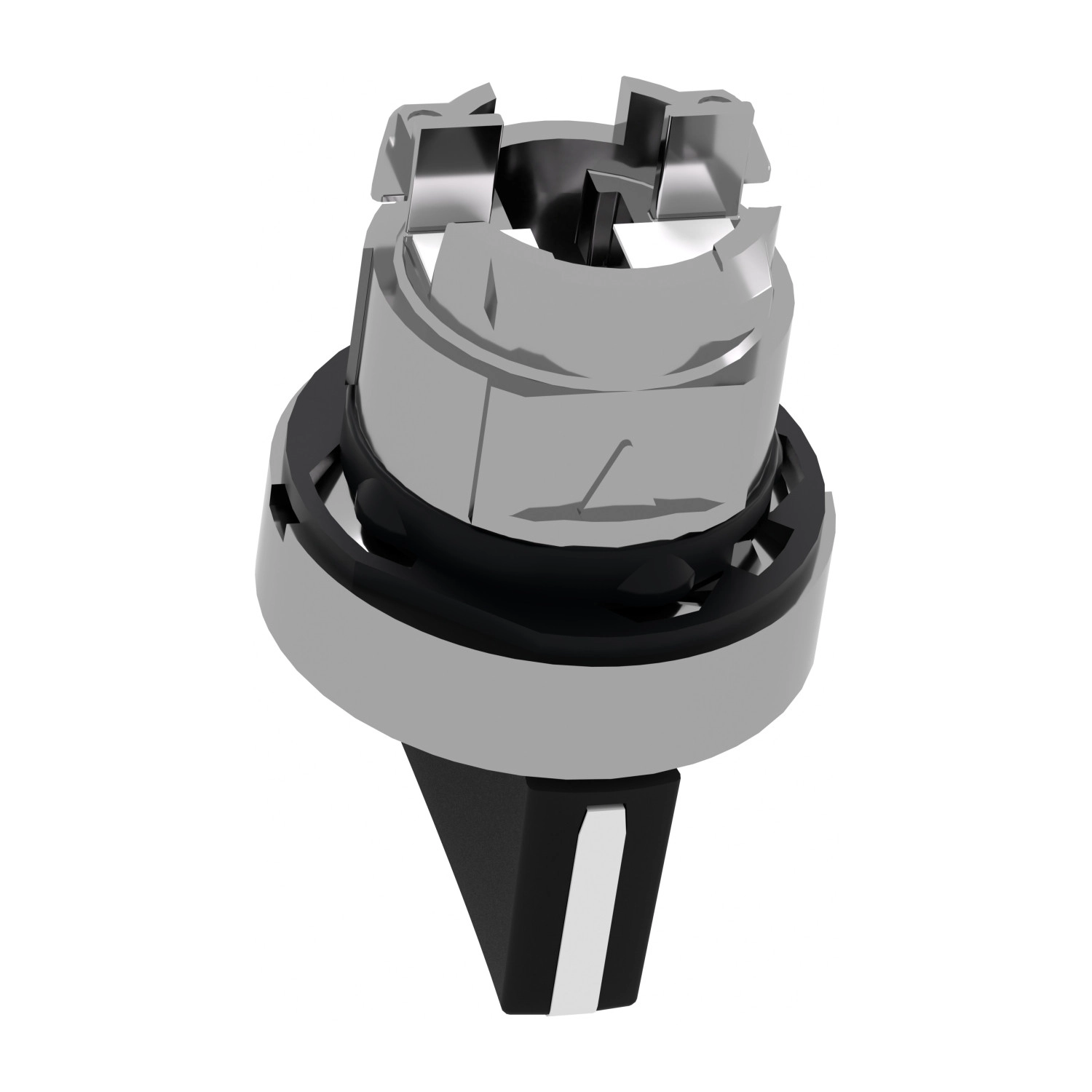

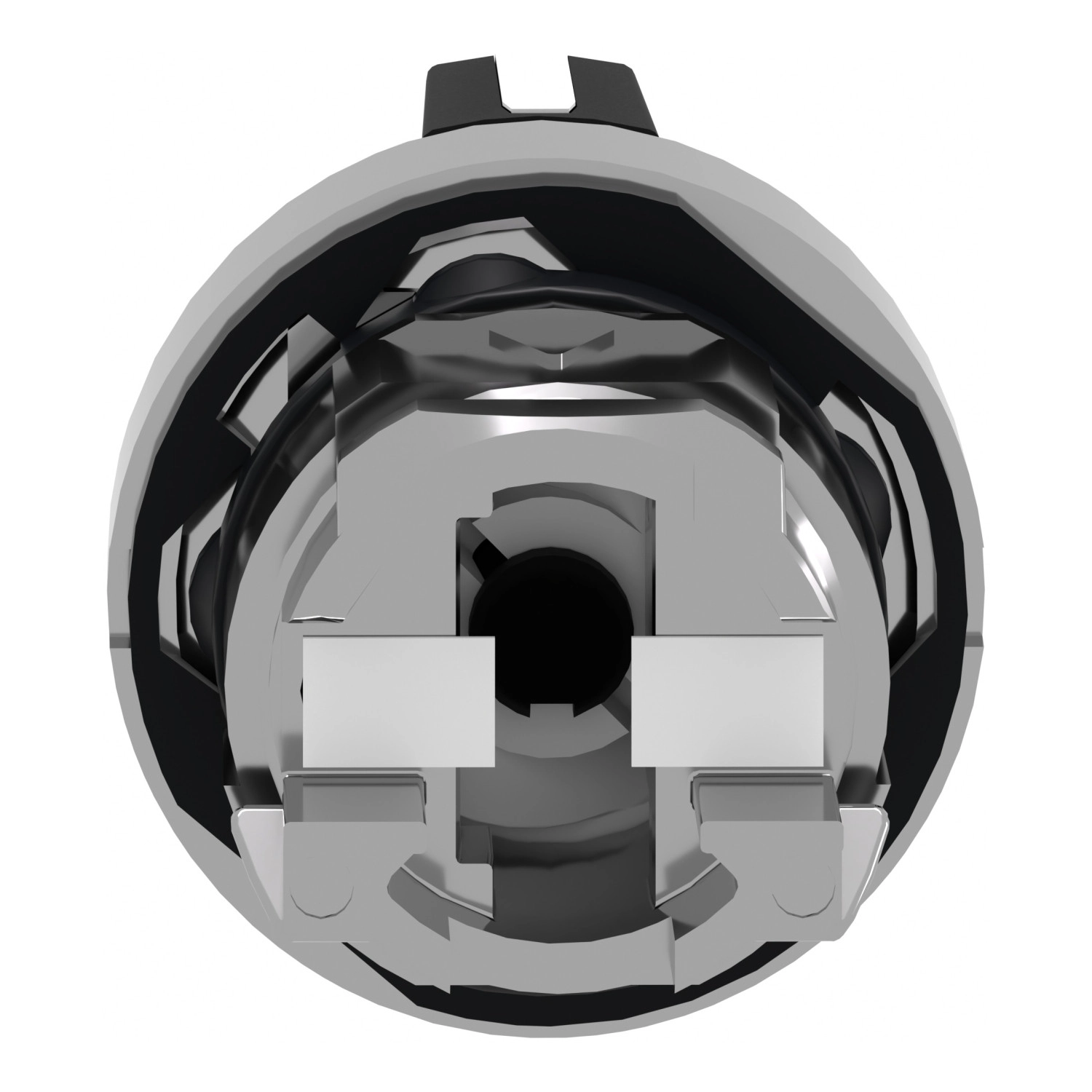

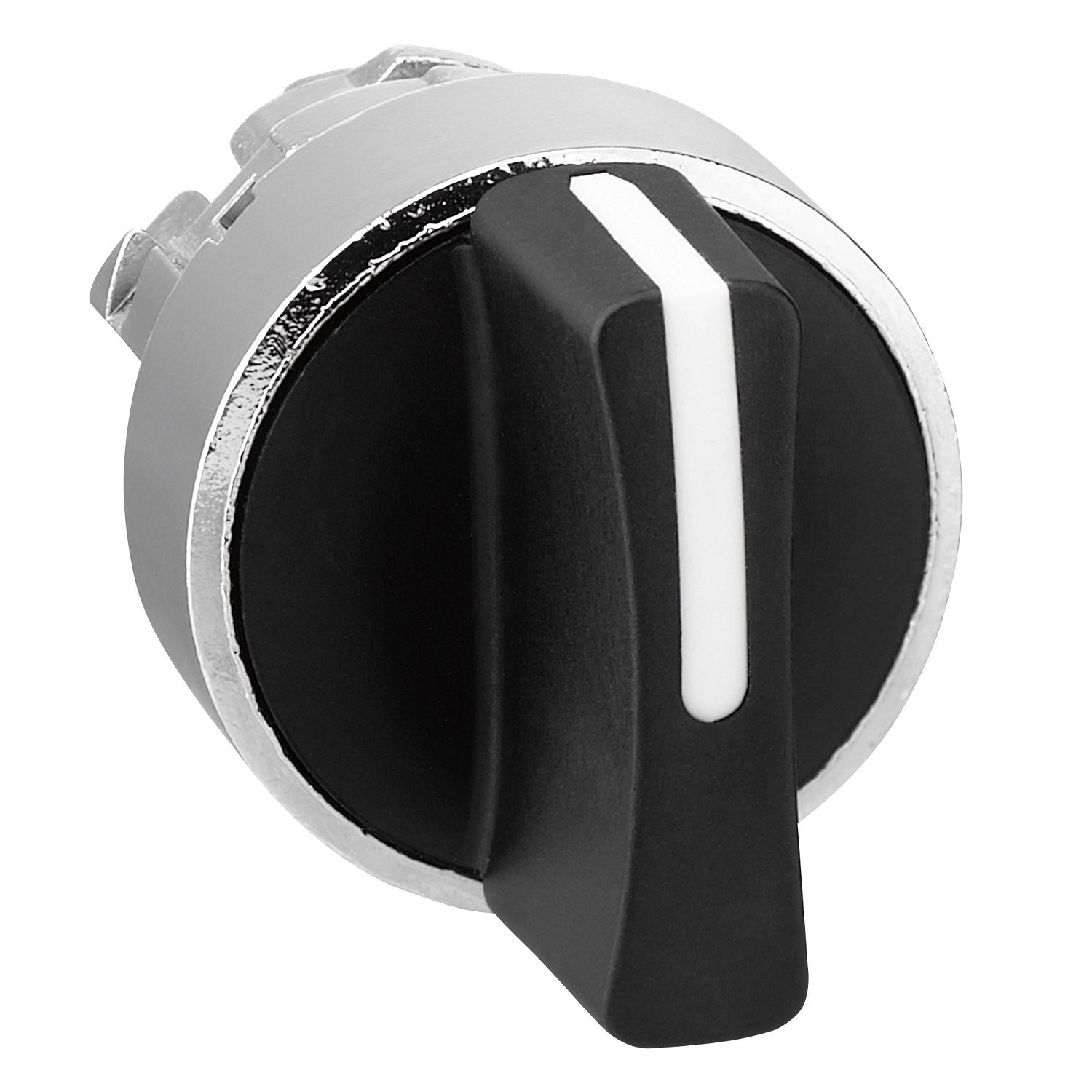

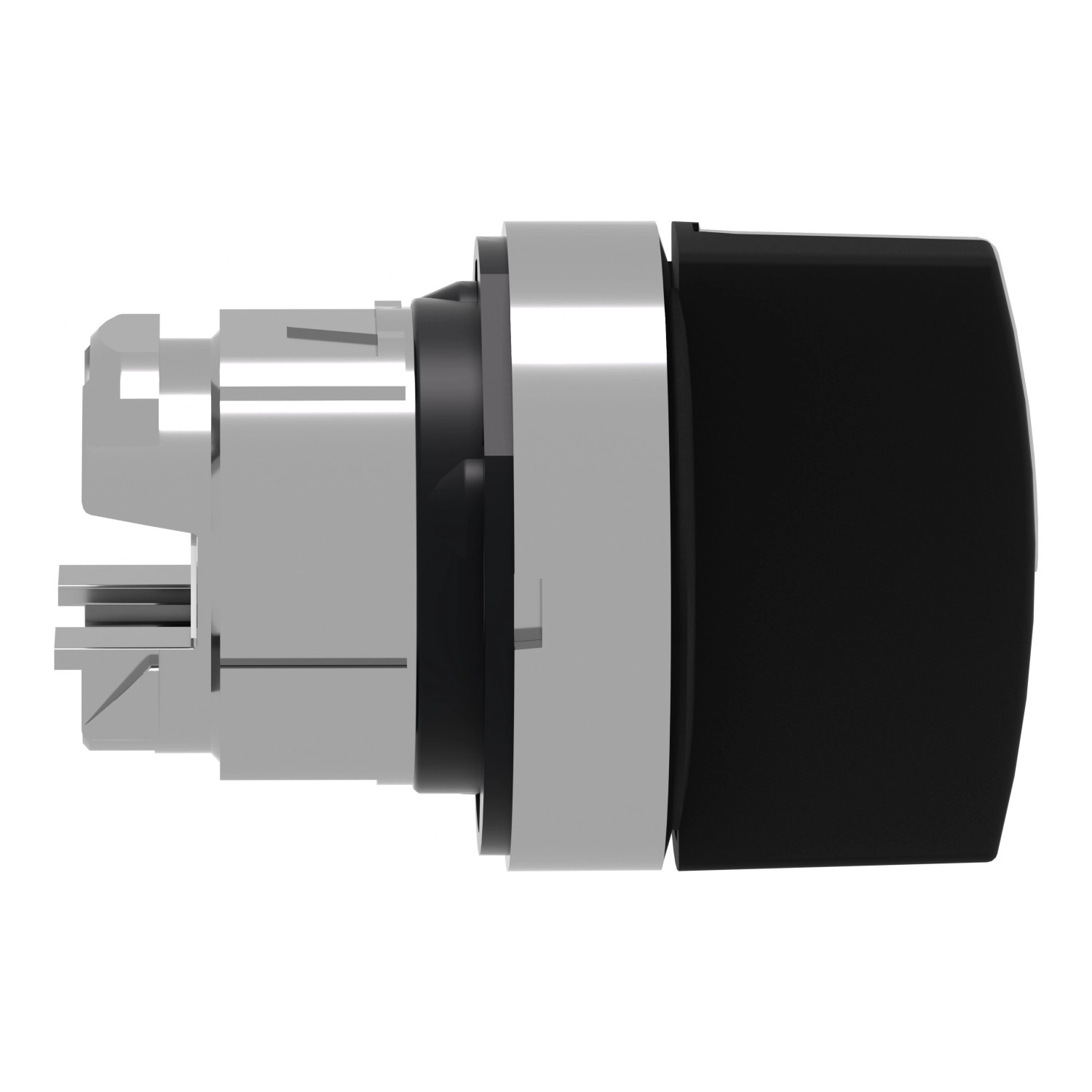

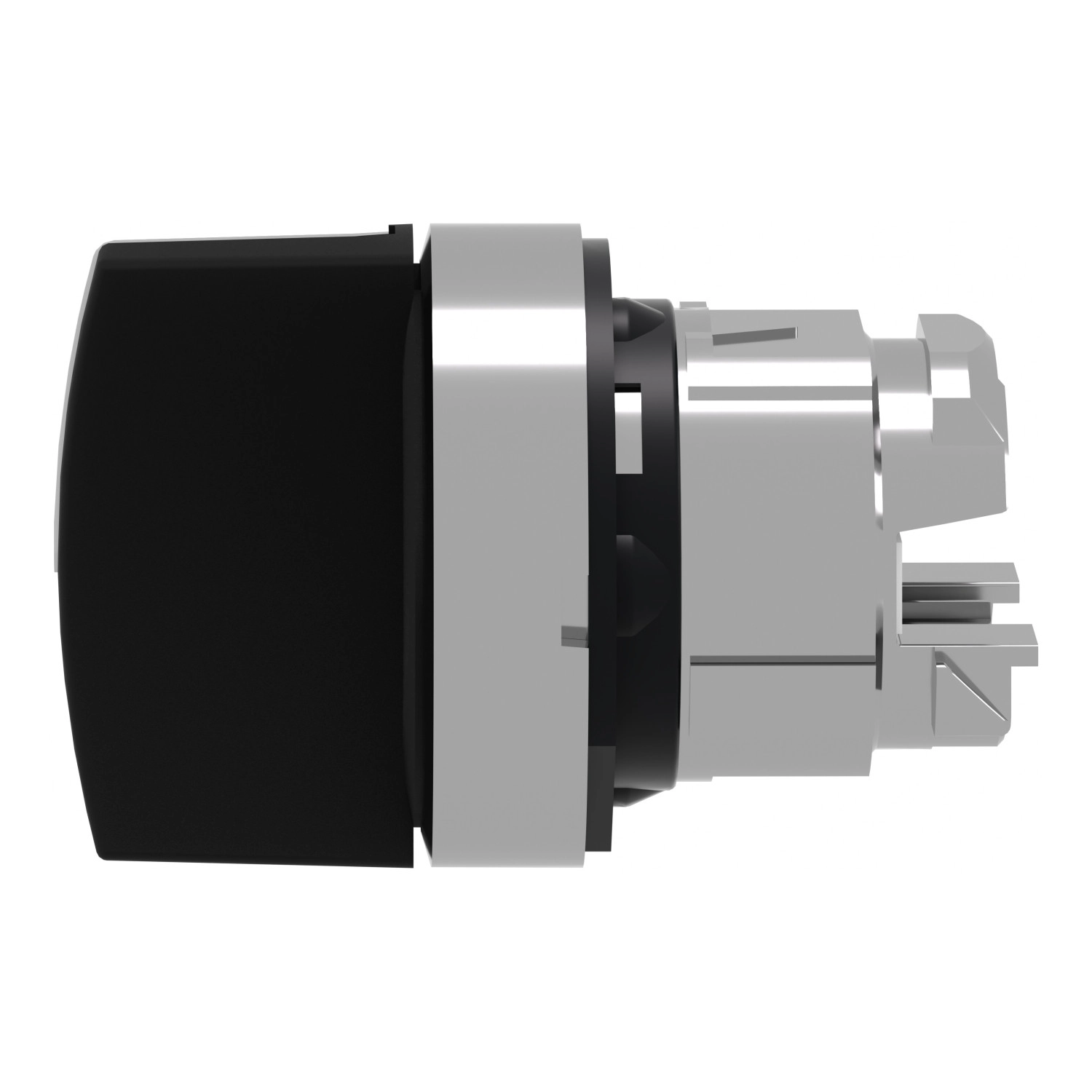

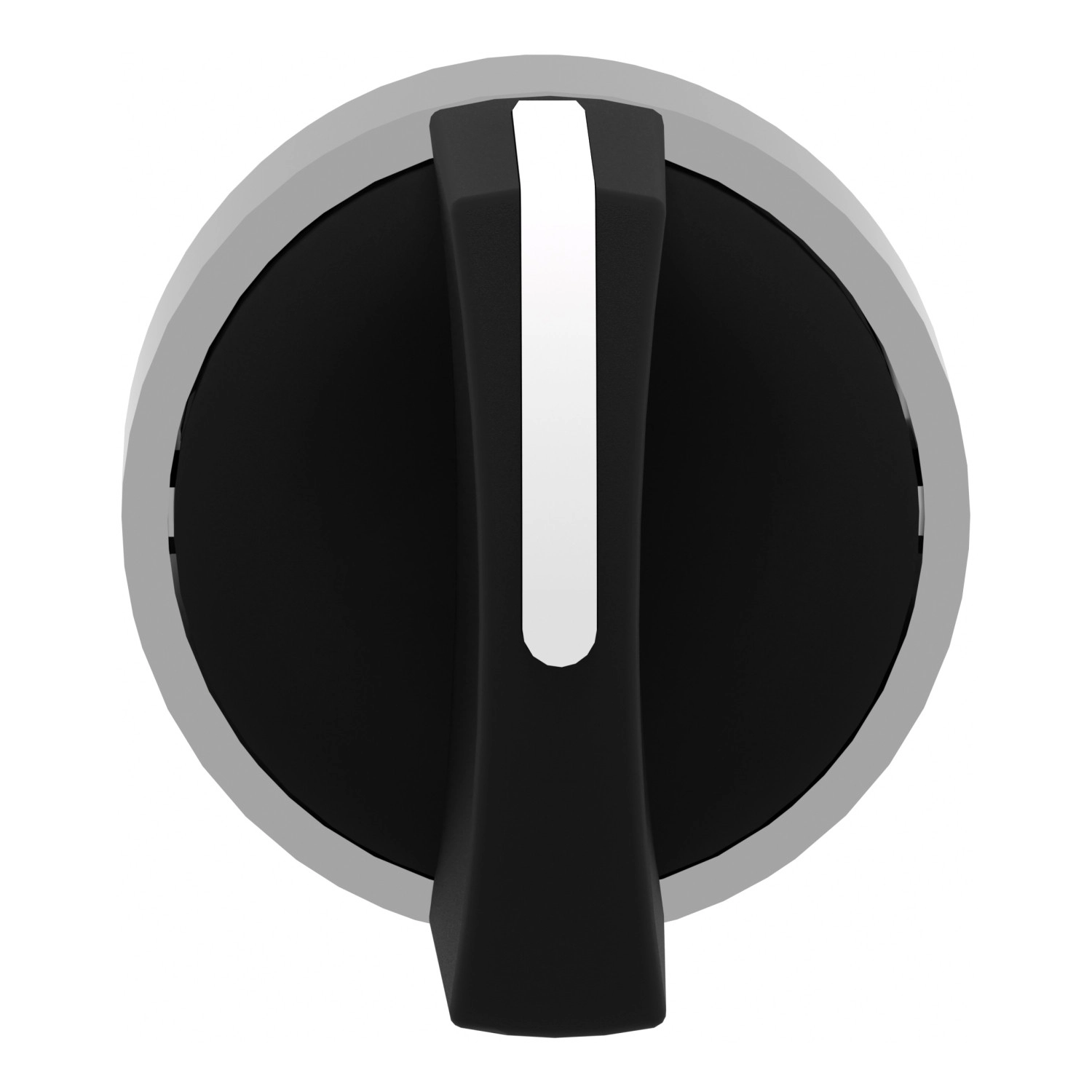

A Schneider Electric Harmony XB4 termékcsalád ZB4BD7 típusú kapcsolófeje az ipari automatizálás és vezérléstechnika területén alkalmazható professzionális megoldást kínál. Ez a fekete színű, fém kivitelű választókapcsoló fej kiváló minőségű alapanyagokból készül, és rendkívüli tartósságot biztosít még a legzordabb ipari környezetben is.
A ZB4BD7 kapcsolófej 22 mm-es szabványos beépítési átmérővel rendelkezik, így kompatibilis a legtöbb ipari rendszerrel és vezérlőpanellel. A termék 3 pozíciós működési móddal rendelkezik, balról középre rugós visszatérítéssel, ami széles alkalmazási területet tesz lehetővé. A fekete standard fogantyú ergonomikus kialakítása kényelmes használatot biztosít, míg a króm bevonatú fém előlapi gyűrű nem csak esztétikus megjelenést, de kiváló kopásállóságot is garantál.
A ZB4BD7 kiemelkedő műszaki paraméterekkel rendelkezik. IP védettségi szintje IP67, IP69 és IP69K, ami tökéletes védelmet nyújt por és víz behatolása ellen, sőt, akár nagynyomású mosás során is megőrzi működőképességét (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). A termék megfelel a NEMA 13 és NEMA 4X szabványoknak is, valamint IK06 fokozatú ütésállósággal rendelkezik. Működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig használható, ami szélsőséges környezeti feltételek mellett is megbízható működést tesz lehetővé.
A Schneider Electric ZB4BD7 kapcsolófej mechanikai élettartama kiemelkedően magas, 1000000 kapcsolási ciklus. Különböző elektromos összeállításokban alkalmazható, a C3-C8 és C11 kódoknak megfelelően, így rugalmasan illeszthető a különböző kontaktus-igényekhez. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: UL 508, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-1 és JIS C8201-5-1. Rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. Kiemelkedő rezgésállóságát az IEC 60068-2-6 szabvány szerinti 5 gn (f=2...500 Hz) érték, valamint ütésállóságát az IEC 60068-2-27 szerinti 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) értékek igazolják félszinusz hullámú gyorsulás mellett. Mindezen tulajdonságok együttesen teszik a ZB4BD7 kapcsolófejet ideális választássá ipari vezérlőrendszerek, gépek és berendezések megbízható kezelőelemeként.
Schneider Electric Harmony XB4 - ZB4BD7 -fém választókapcsoló fej műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Terméktípus: Választókapcsoló fej
Eszköz rövid név: ZB4
Előlap anyaga: Krómbevonatú fém
Beépítési átmérő: 22,5 mm
Fejforma: Standard
Értékesítés oszthatatlan mennyisége: 1
Jelzőegység fejformája: Kerek
Működtető típusa: Balról középre rugós visszatérítés
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Sapka/működtető vagy lencse színe: Fekete
Műszaki jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Ellenállóság nagynyomású mosással szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 <6 érintkezőhöz, egyes blokkokat használva első rögzítéssel
C4 <6 érintkezőhöz, egyes és dupla blokkokat használva első rögzítéssel
C5 <5 érintkezőhöz, egyes blokkokat használva első rögzítéssel
C6 <5 érintkezőhöz, egyes és dupla blokkokat használva első rögzítéssel
C7 <4 érintkezőhöz, egyes blokkokat használva első rögzítéssel
C8 <4 érintkezőhöz, egyes és dupla blokkokat használva első rögzítéssel
C11 <3 érintkezőhöz, egyes blokkokat használva első rögzítéssel
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70°C
Működési környezeti hőmérséklet: -40...70°C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Alkalmazott szabványok: UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállási tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
