A Schneider Electric Harmony XB4 választókapcsoló fej (ZB4BD5TQ) egy professzionális minőségű ipari vezérlőeszköz, amely kiváló teljesítményt és megbízhatóságot kínál az automatizálási és vezérlési alkalmazásokban. Ez a termék a Schneider Electric Harmony XB4 termékcsalád része, amely világszerte elismert kiváló minőségéről és tartósságáról az ipari környezetben.

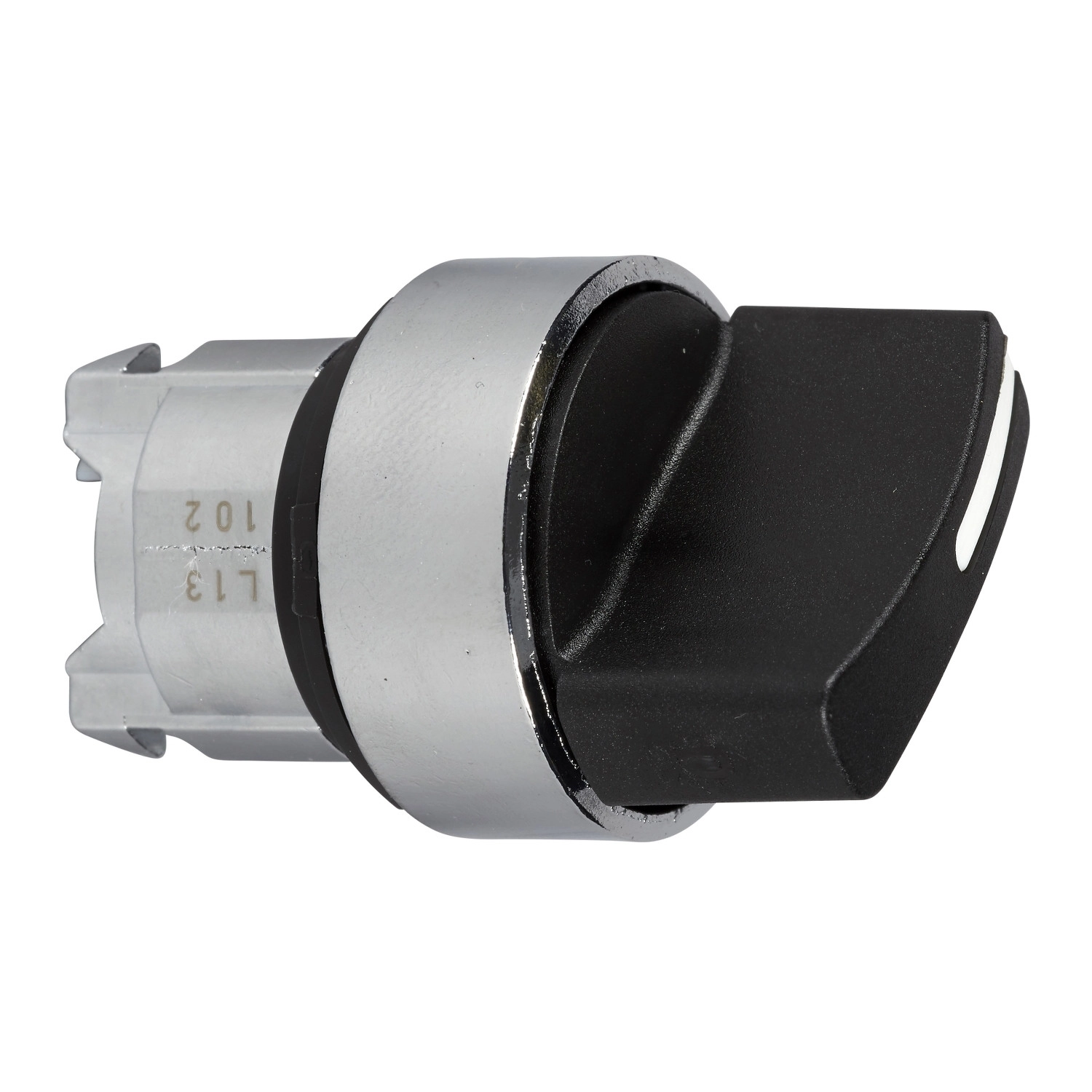

A ZB4BD5TQ egy 22 mm átmérőjű, fekete standard fogantyúval ellátott, három pozíciós választókapcsoló fej, középre visszatérő rugóval. A termék különlegessége, hogy a kapcsoló automatikusan visszatér a középső helyzetbe, miután az operátor elengedte. Ez a középre visszatérő funkció ideálissá teszi olyan alkalmazásokhoz, ahol biztonsági megfontolásból fontos, hogy a kapcsoló alaphelyzetbe térjen vissza, ha nem tartják aktívan valamelyik pozícióban. A három pozíció (+/- 45°) lehetővé teszi három különböző funkció vagy művelet vezérlését egyetlen kompakt eszközzel.
A ZB4BD5TQ választókapcsoló fej krómozott fém előlappal rendelkezik, ami nem csak esztétikus megjelenést biztosít, hanem jelentősen növeli a termék ellenálló képességét a nehéz ipari környezetben. A kerek kialakítású jelzőegység fej szabványos méretével könnyen beépíthető a legtöbb vezérlőpanelbe, ahol 22 mm-es nyílás található.
A termék rendkívüli ellenállóképességgel rendelkezik a környezeti hatásokkal szemben. IP67, IP69 és IP69K védettségi szintjei biztosítják a teljes por elleni védelmet, valamint a teljes vízállóságot, még nagynyomású (7000000 Pa) és magas hőmérsékletű (55 °C) vízsugár esetén is, 0,1 m távolságról. Ennek köszönhetően a ZB4BD5TQ ideális választás olyan környezetekben, ahol a berendezéseket rendszeresen tisztítják nagynyomású mosóval, például élelmiszeripari, gyógyszeripari vagy kültéri alkalmazásokban. Az IK06 besorolás megfelelő mechanikai védelmet biztosít a fizikai behatásokkal szemben.
A ZB4BD5TQ választókapcsoló fej kiemelkedő mechanikai tartóssággal rendelkezik, akár 1 000 000 kapcsolási ciklust is kibír, ami hosszú élettartamot garantál még intenzív használat mellett is. A -40°C és +70°C közötti működési hőmérséklet-tartomány lehetővé teszi a termék használatát extrém környezeti feltételek mellett is, legyen szó fagyos raktárról vagy forró ipari környezetről.
A ZB4BD5TQ kompatibilis különböző elektromos összeállításokkal (C3, C4, C5, C6, C7, C8, C11), ami lehetővé teszi a rugalmas felhasználást különböző kontaktus konfigurációkkal, akár egyes, akár dupla blokkok használatával, előoldali szerelésben. Ez a sokoldalúság különösen értékes a rendszertervezők és a karbantartó mérnökök számára, mivel egyetlen termékkel többféle alkalmazási igényt is kielégíthetnek.
A választókapcsoló fej megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-4, CSA C22.2 No 14, és JIS C8201-1 előírásainak. Rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami biztosítja a termék megfelelőségét a legszigorúbb biztonsági követelményeknek is. A ZB4BD5TQ TH típusú védőkezeléssel rendelkezik, ami tovább növeli a termék ellenálló képességét a környezeti hatásokkal szemben.
A termék kiváló rezgésállósággal is rendelkezik, akár 5 gn (f= 2…500 Hz) frekvenciájú rezgéseket is elvisel az IEC 60068-2-6 szabvány szerint. Ütésállósága is kiemelkedő: félszinusz hullámú gyorsulás mellett 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) értékekkel rendelkezik az IEC 60068-2-27 szabvány szerint. Ez a tulajdonság különösen fontos olyan alkalmazásokban, ahol a berendezés rendszeres mechanikai terhelésnek vagy vibrációnak van kitéve, például mozgó járművekben, gyártósorokon vagy nehézipari környezetben.
A Schneider Electric Harmony XB4 ZB4BD5TQ választókapcsoló fej ideális választás vezérlőpanelek, gépek, berendezések irányítórendszereinek kialakításához, ahol megbízható, tartós és biztonságos működtetési megoldásra van szükség. A termék 100 darabos kiszerelésben kapható, ami ideális nagyobb projektek vagy gyártási folyamatok számára, ahol több azonos típusú kapcsolót kell beépíteni.
Schneider Electric Harmony XB4 - ZB4BD5TQ -fém választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Oszthatatlan értékesítési mennyiség: 100
Jelzőegység fej alakja: Kerek
Működtető típusa: Középre visszatérő rugóval
Működtető profilja: Fekete standard fogantyú
Működtető helyzet információ: 3 pozíciós +/- 45°
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 1000000 ciklus
Elektromos összetételi kód: C3 <6 érintkezőhöz egyes blokkok használatával, előoldali szerelésben
C4 <6 érintkezőhöz egyes és dupla blokkok használatával, előoldali szerelésben
C5 <5 érintkezőhöz egyes blokkok használatával, előoldali szerelésben
C6 <5 érintkezőhöz egyes és dupla blokkok használatával, előoldali szerelésben
C7 <4 érintkezőhöz egyes blokkok használatával, előoldali szerelésben
C8 <4 érintkezőhöz egyes és dupla blokkok használatával, előoldali szerelésben
C11 <3 érintkezőhöz egyes blokkok használatával, előoldali szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Működési környezeti levegő hőmérséklete: -40...70 °C
Túlfeszültségi kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Ellenállósági értékek
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
