A Schneider Electric Harmony XB4 sorozatának ZB4BD59 típusú választókapcsoló feje ipari környezetben való alkalmazásra tervezett prémium minőségű vezérlőelem, amely ötvözi a megbízhatóságot, a tartósságot és a precíz működést. A termék egyedi formatervezése és kiváló minősége teszi a Harmony sorozatot az iparág egyik vezető megoldásává a kapcsolók és jelzőlámpák piacán.

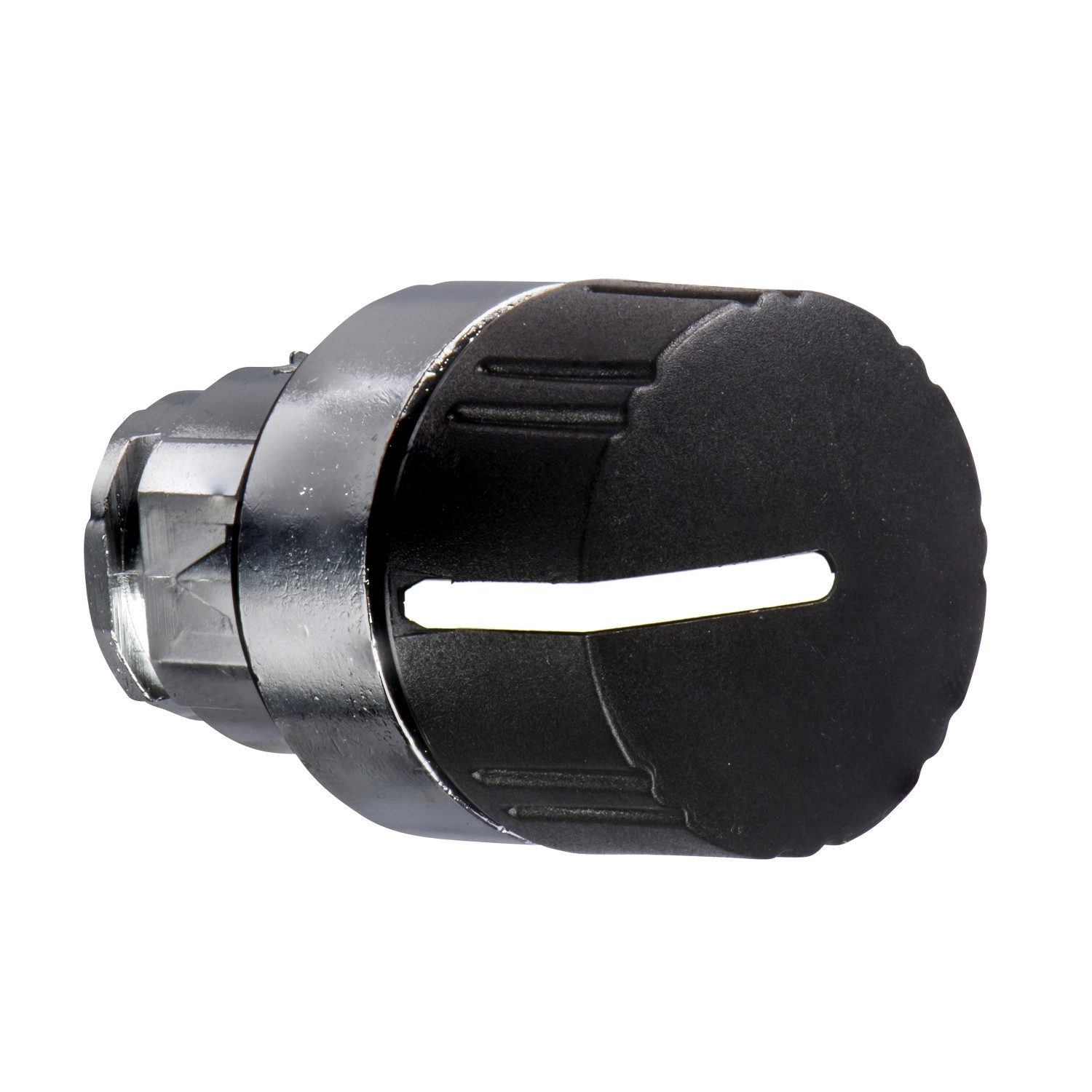

A ZB4BD59 választókapcsoló fej fekete, recés fogású gombbal rendelkezik, amely ergonomikus kialakításának köszönhetően kényelmes kezelést biztosít még kesztyűben is. A kapcsoló három pozíciós, középre visszatérő rugós kialakítása (+/- 45° elfordítási tartománnyal) ideálissá teszi olyan alkalmazásokhoz, ahol a kapcsoló alaphelyzetbe való automatikus visszatérése biztonsági vagy üzemeltetési követelmény. A krómozott fém előlap nem csak elegáns megjelenést kölcsönöz a terméknek, hanem rendkívüli tartósságot is biztosít még intenzív használat esetén is.
A ZB4BD59 kiemelkedő műszaki paraméterei közé tartozik az IP69 és IP69K védettségi fokozat, amely teljes védelmet nyújt por és nagynyomású vízsugár ellen is, akár 7000000 Pa nyomásig 55°C-on. A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, így rendkívül szélsőséges környezetben is megbízhatóan működik. A kapcsolófej -40°C és +70°C közötti üzemi hőmérséklettartományban használható, ami lehetővé teszi alkalmazását mind beltéri, mind kültéri vagy szélsőséges hőmérsékleti viszonyokkal jellemezhető ipari környezetben. Az 1 000 000 kapcsolási ciklusra tervezett mechanikai élettartam hosszú távú, problémamentes használatot garantál.
A ZB4BD59 fejegység 22 mm átmérőjű szerelőfuratba illeszthető, és számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5 előírásainak. A termék rendelkezik különböző nemzetközi tanúsítványokkal is (BV, CSA, DNV, LROS, UL listed), ami biztosítja a globális alkalmazhatóságot. A választókapcsoló fej rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (18 ms) vagy 50 gn (11 ms) az IEC 60068-2-27 szabvány szerint, amely kimagasló értékek az ipari környezetben tapasztalható mechanikai hatásokkal szemben.
A ZB4BD59 választókapcsoló fejhez különböző elektromos konfigurációk csatlakoztathatók az alkalmazási követelményektől függően (C3, C4, C5, C6, C7, C8, C11 kódok), amelyek különböző kontaktus elrendezéseket tesznek lehetővé, akár 6 érintkező használatával is. A termék elülső szerelésű, és kompatibilis a Harmony XB4 sorozat többi elemével, így könnyen integrálható meglévő rendszerekbe. Ipari vezérlőpanelekben, gépek irányítóegységeiben, biztonsági rendszerekben és egyéb ipari automatizálási alkalmazásokban ideális választás, ahol a megbízhatóság és a tartósság alapvető követelmény.
Schneider Electric Harmony XB4 - ZB4BD59 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Fekete recés gomb
Működtető pozíciók: 3 pozíció +/- 45°
Méret és súly
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Műszaki paraméterek
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: C3 <6 érintkezőhöz egyes blokkokkal elülső szerelésben
C4 <6 érintkezőhöz egyes és dupla blokkokkal elülső szerelésben
C5 <5 érintkezőhöz egyes blokkokkal elülső szerelésben
C6 <5 érintkezőhöz egyes és dupla blokkokkal elülső szerelésben
C7 <4 érintkezőhöz egyes blokkokkal elülső szerelésben
C8 <4 érintkezőhöz egyes és dupla blokkokkal elülső szerelésben
C11 <3 érintkezőhöz egyes blokkokkal elülső szerelésben
Eszköz kivitele: Alapelem
Környezeti jellemzők
Védő kezelés: TC
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...70°C
Elektromos áramütés elleni védelem: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP69 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
