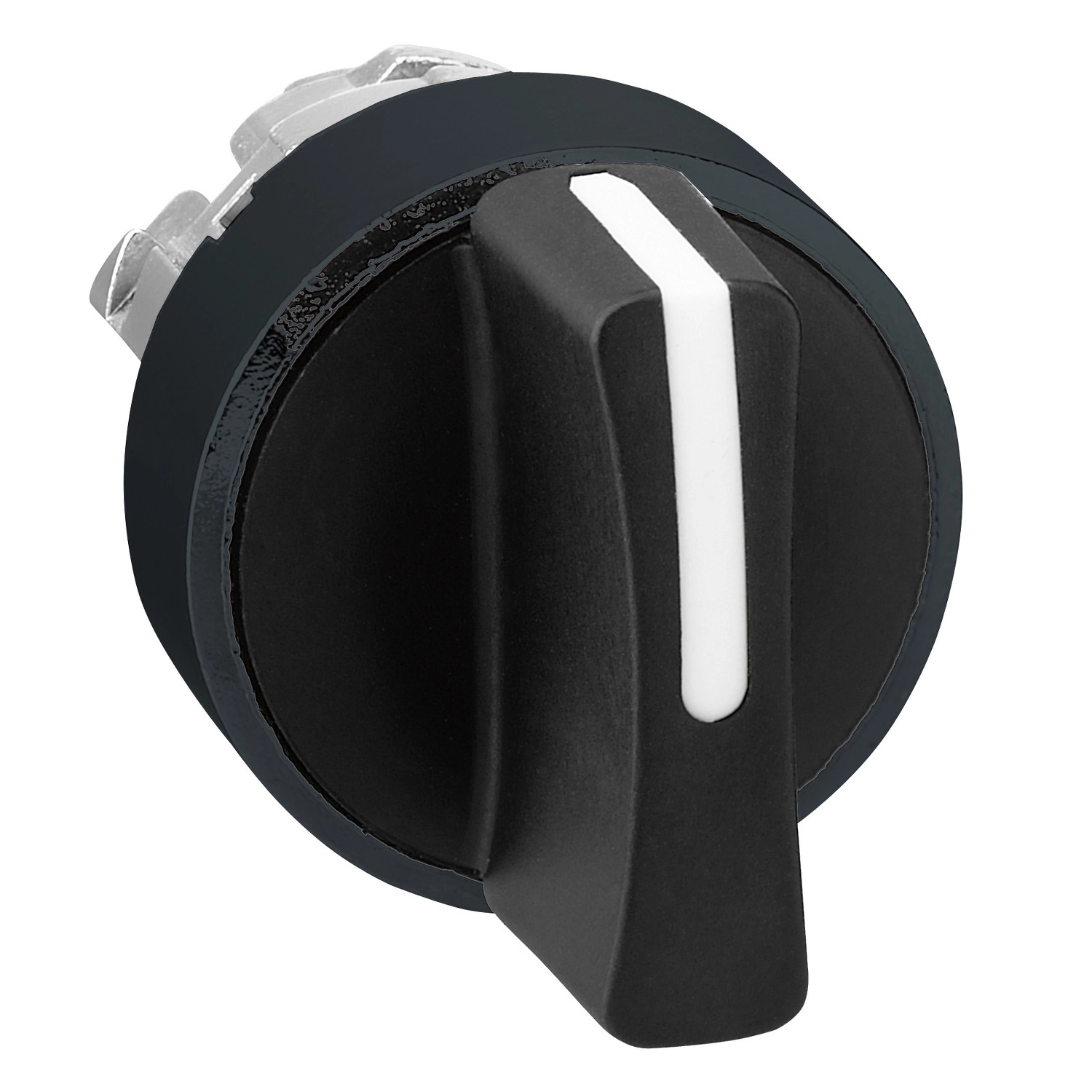

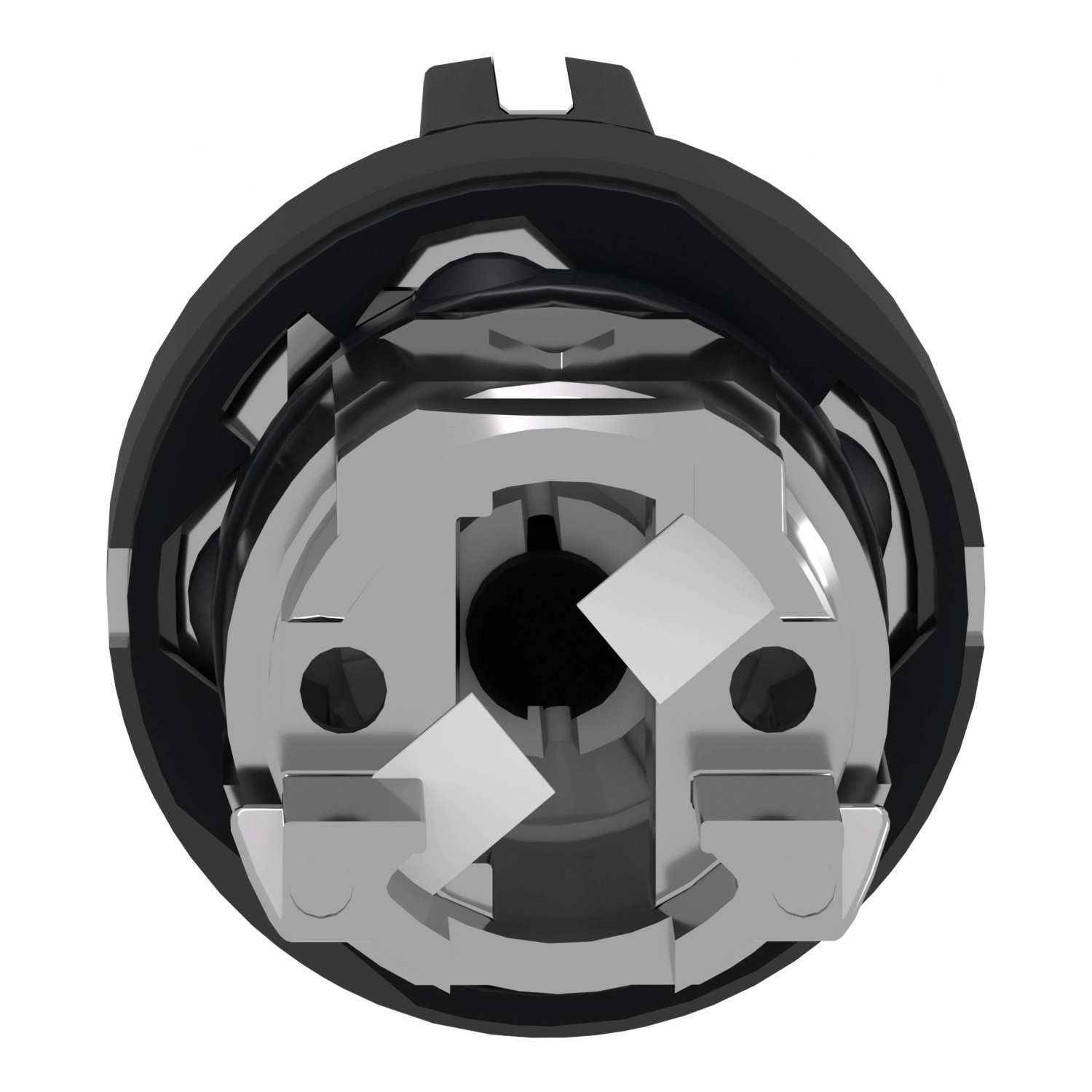

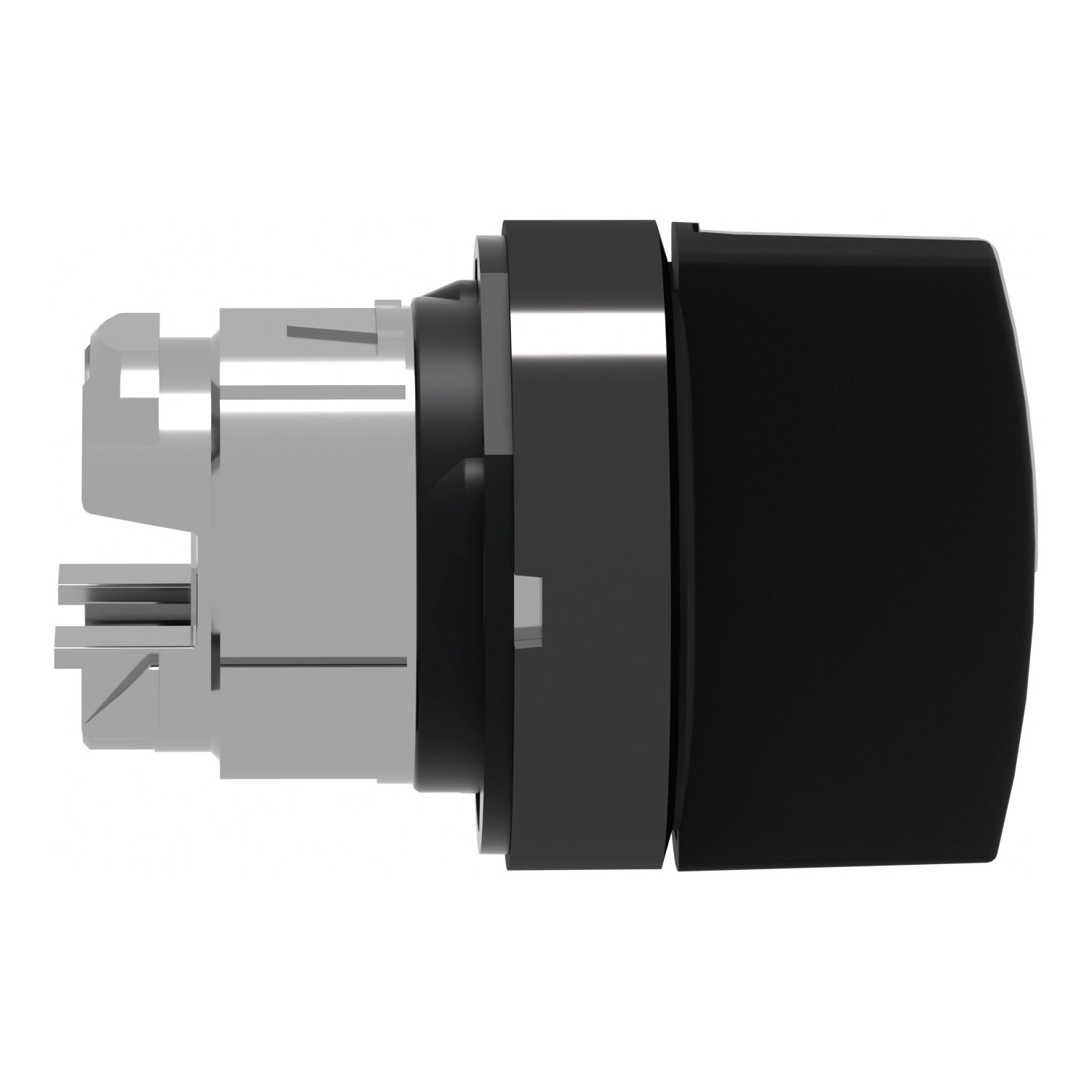

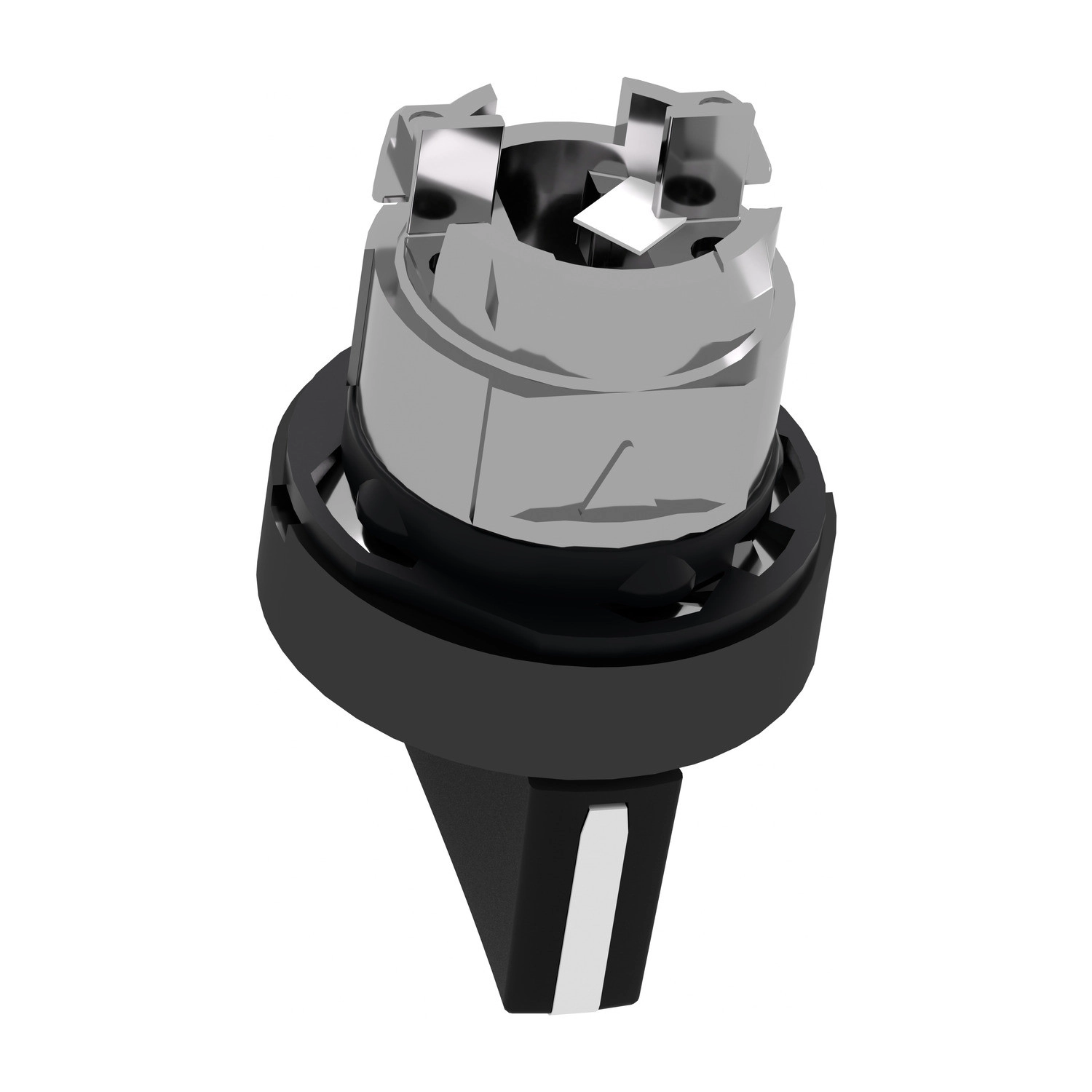

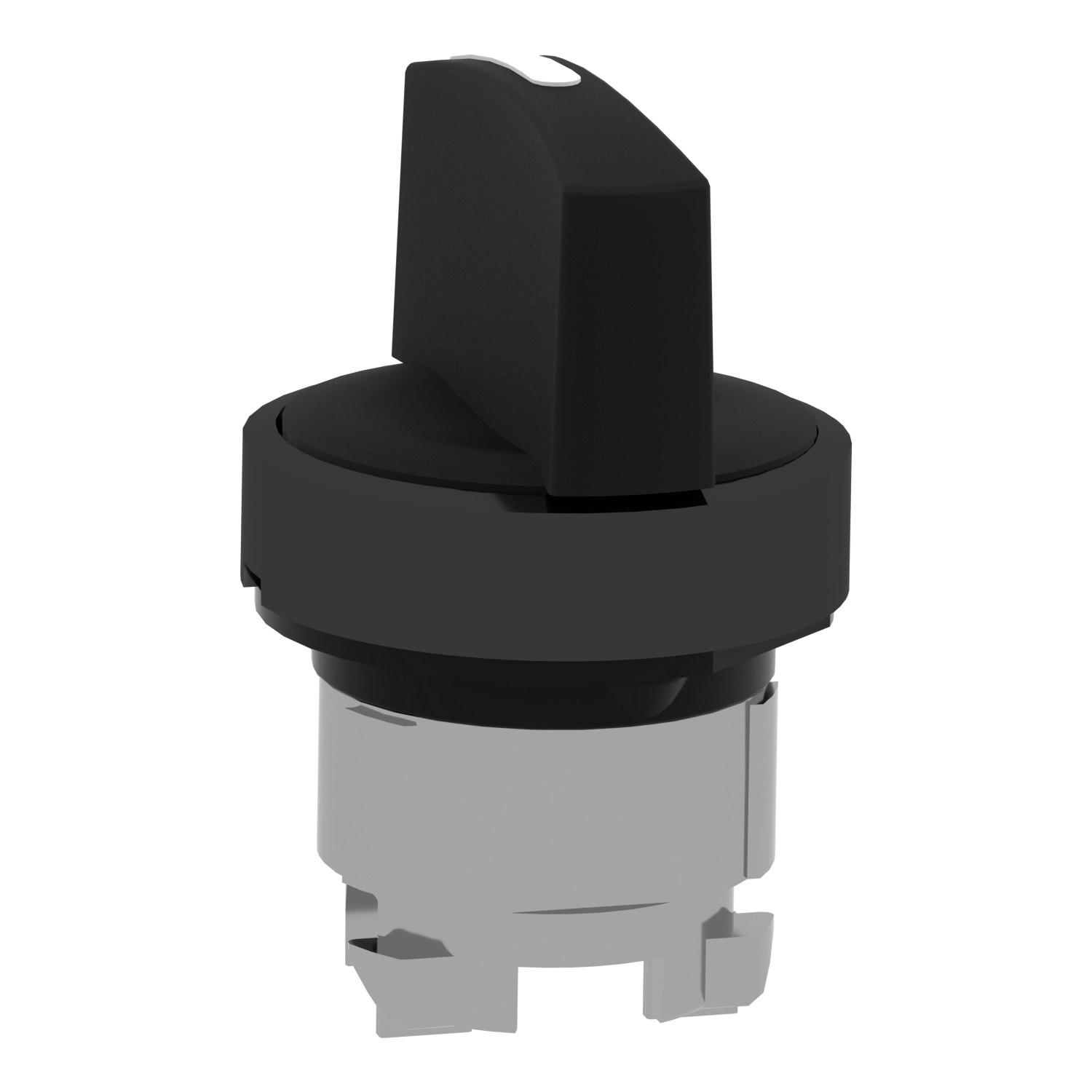

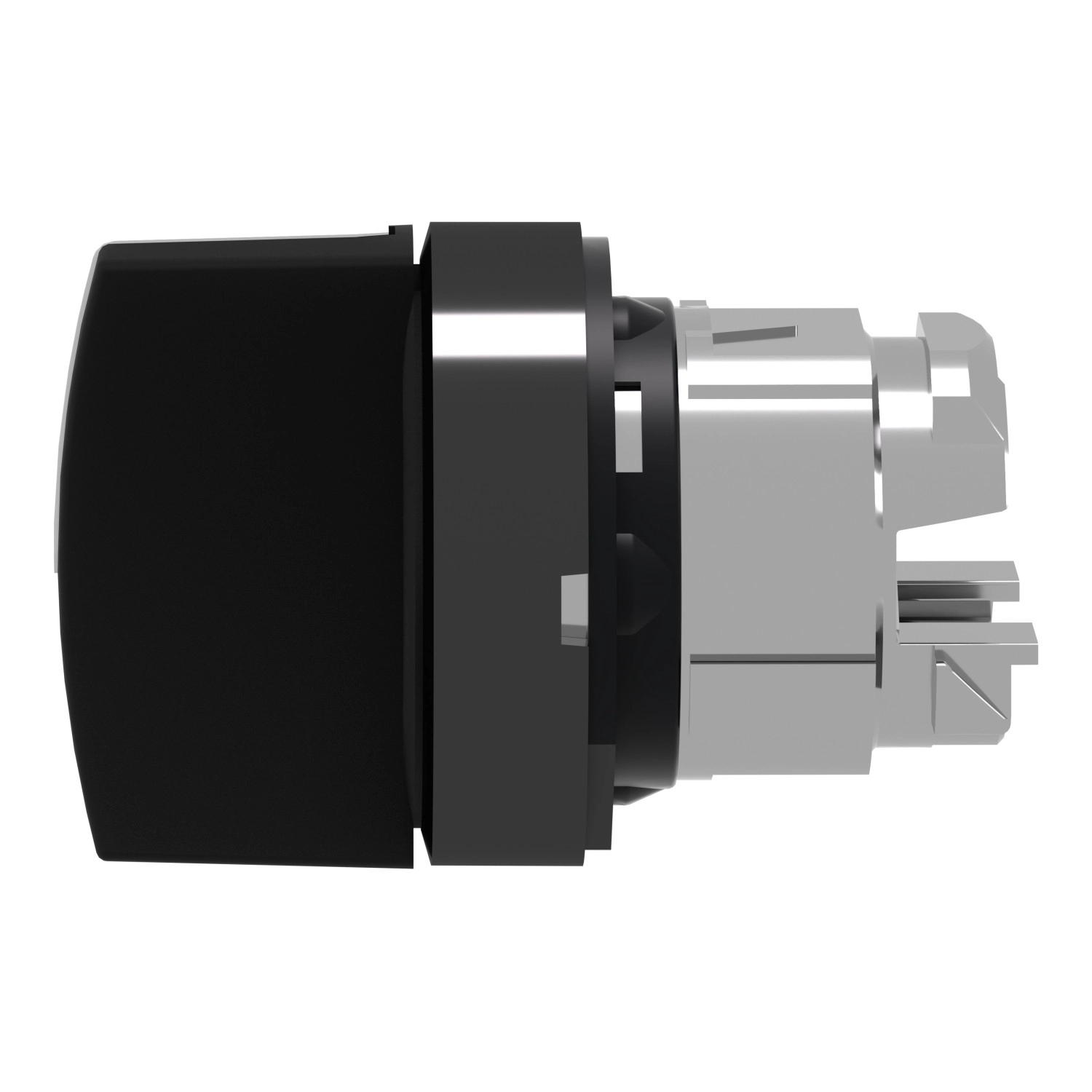

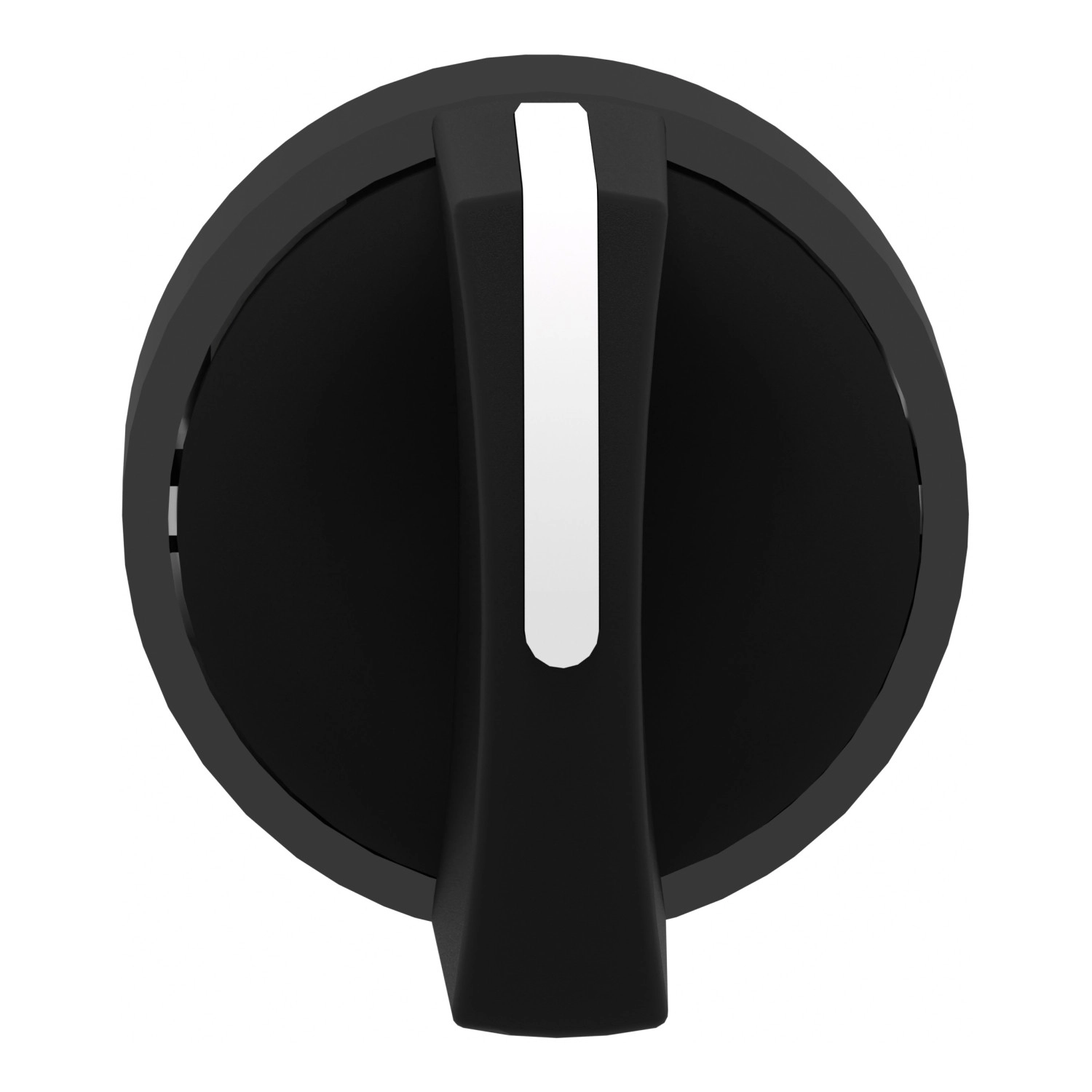

A Schneider Electric Harmony XB4 termékcsalád ZB4BD57 típusú fekete, fém választókapcsoló feje professzionális ipari alkalmazásokhoz lett kifejlesztve, ahol a megbízhatóság és a tartósság elengedhetetlen követelmény. Ez a 22 mm-es átmérőjű, 3 pozíciós kapcsolófej rugós visszatérítéssel rendelkezik a középső állásba, ami biztonsági funkciókat tesz lehetővé különböző vezérlési alkalmazásokban.
A ZB4BD57 választókapcsoló fej prémium minőségű fekete fém kerettel és fekete standard fogantyúval készül, ami nemcsak elegáns megjelenést, hanem hosszú élettartamot is biztosít a legmostohább ipari környezetben is. A kapcsoló ±45°-os elfordulási tartománnyal rendelkezik, és középre visszatérő rugós mechanizmussal van ellátva, ami azt jelenti, hogy elengedés után automatikusan visszaáll a középső (0°) pozícióba. Ez ideálissá teszi olyan vezérlési alkalmazásokhoz, ahol a kapcsolónak alaphelyzetbe kell visszatérnie, amikor a kezelő elengedi.
A választókapcsoló műszaki paraméterei kiemelkedőek: 1 000 000 kapcsolási ciklust biztosító mechanikai élettartam, IP67/IP69/IP69K védettség a por és víz ellen, valamint figyelemre méltó ellenállóképesség a nagy nyomású mosással szemben (7000000 Pa 55°C-on, 0,1 m távolságból). A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, IEC 60947-5-5, UL 508 és más szabványokat. Különböző minősítésekkel rendelkezik, mint a BV, CSA, DNV, LROS (Lloyds hajózási nyilvántartása) és UL listázás. A környezeti specifikációk szintén kiválóak: -40...70°C működési és tárolási hőmérséklet-tartomány, 5 gn rezgésállóság (f=2...500 Hz), valamint 30 gn és 50 gn ütésállóság különböző tesztfeltételek mellett.
A ZB4BD57 választókapcsoló fej különösen ajánlott ipari automatizálási rendszerekhez, vezérlőpanelekhez, gyártósorokhoz és olyan alkalmazásokhoz, ahol fontos a megbízható, tartós működés és a felhasználóbarát kezelés. Kompatibilis különböző elektromos összeállítási kódokkal (C3, C4, C5, C6, C7, C8, C11), amelyek lehetővé teszik maximum 6 kontaktus használatát egyszeres és dupla blokkokban különböző elrendezésben. A kapcsoló kompakt méretekkel rendelkezik: 29 mm szélesség, 29 mm magasság és 44 mm mélység, ami lehetővé teszi a tömör vezérlőpanelek kialakítását. A terméket előkészített lyukakkal rendelkező panelbe kell szerelni, 22,5 mm-es átmérőjű furatba, és különböző csatlakozási lehetőségeket kínál, beleértve a csavaros kapcsokat, dugaszolható csatlakozókat, nyomtatott áramköri csatlakozást és Faston csatlakozókat.
Schneider Electric Harmony XB4 - ZB4BD57 -fém választókapcsoló fej műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB4
Keret anyaga: Fekete fém
Szerelési átmérő: 22,5 mm
Fejforma: Kerek
Fejkiképzés: Standard
Működtető típusa: Középre visszatérő rugós
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Sapka/működtető vagy lencse színe: Fekete
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 44 mm
Mechanikai jellemzők
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Eszköz bemutatása: Alapelem
Elektromos összeállítási kódok
C3: <6 érintkező egyedi blokkok használatával első rögzítésben
C4: <6 érintkező egyedi és dupla blokkok használatával első rögzítésben
C5: <5 érintkező egyedi blokkok használatával első rögzítésben
C6: <5 érintkező egyedi és dupla blokkok használatával első rögzítésben
C7: <4 érintkező egyedi blokkok használatával első rögzítésben
C8: <4 érintkező egyedi és dupla blokkok használatával első rögzítésben
C11: <3 érintkező egyedi blokkok használatával első rögzítésben
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
