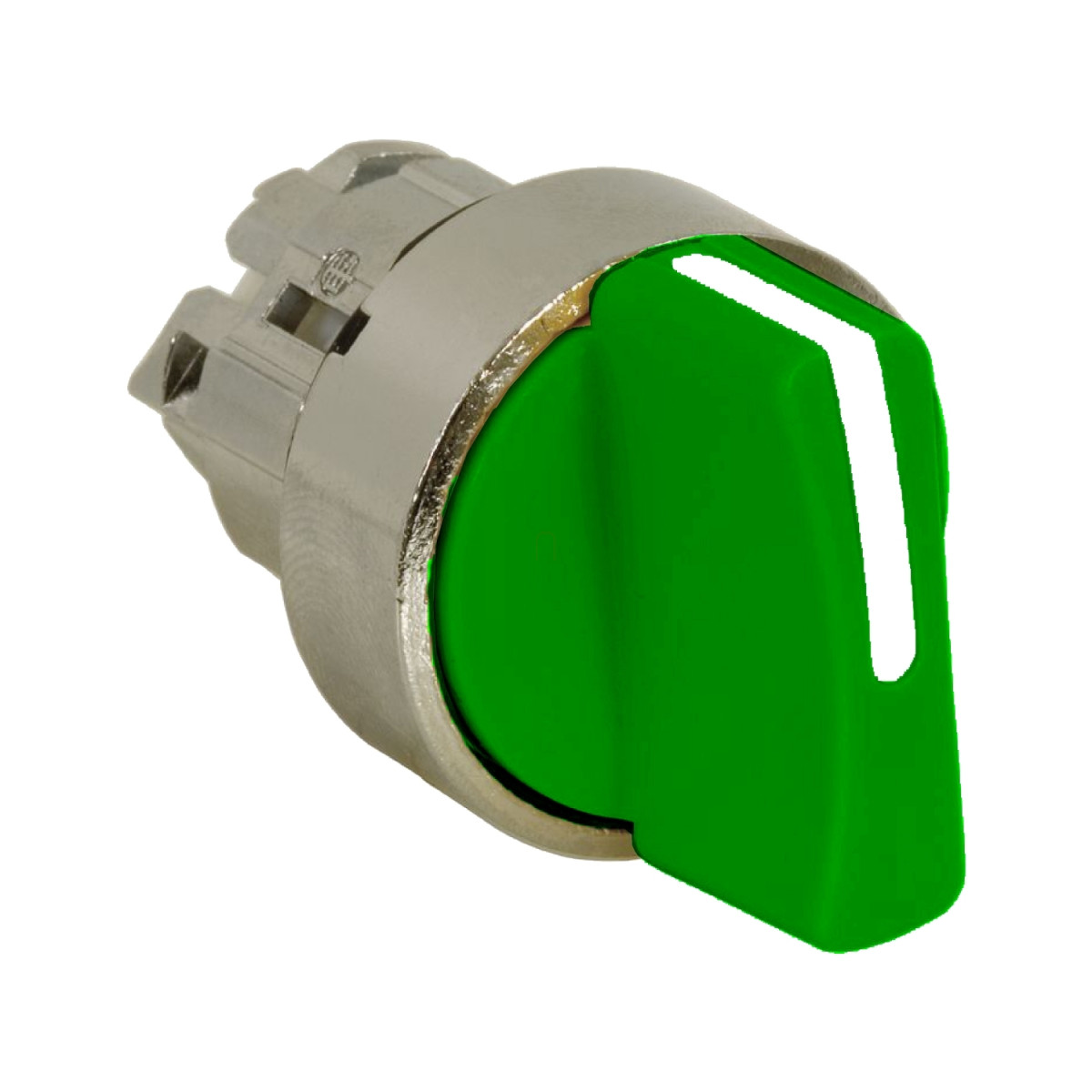

A Schneider Electric Harmony XB4 sorozatának ZB4BD503 választókapcsoló feje egy kiemelkedő minőségű ipari kapcsolóelem, amely sokoldalú felhasználhatóságával és robusztus kialakításával tűnik ki a piacon. Ez a zöld színű, 22 mm átmérőjű, 3 pozíciós, rugós visszatérésű kapcsolófej ideális választás ipari környezetben, vezérlőpanelekre és gépek kezelőfelületére történő beépítésre.
A ZB4BD503 krómozott fémkerettel rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem jelentősen növeli a termék élettartamát is. A standard kerek fejforma és a zöld standard fogantyú ergonomikus kialakítása kényelmes használatot tesz lehetővé, míg a kapcsoló 3 pozíciós működése (+/- 45°) rugós visszatéréssel a középső állásba biztosítja a pontos és megbízható működtetést. A termék központba visszatérő mechanizmusa különösen hasznos olyan alkalmazásokban, ahol biztonsági okokból fontos, hogy a kapcsoló alaphelyzetbe álljon vissza, ha a kezelő elengedi.
A Harmony XB4 sorozat tagjaként a ZB4BD503 rendelkezik az összes olyan tulajdonsággal, amely miatt ez a termékcsalád népszerűvé vált az iparban. Kiemelkedő mechanikai tartóssága révén akár 1.000.000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A terméket úgy tervezték, hogy ellenálljon a zord ipari környezetnek, amit jól mutat a magas nyomású mosással szembeni ellenállása is, amely 7.000.000 Pa nyomásig terjed 55 °C hőmérsékleten, 0,1 méter távolságból.
A ZB4BD503 választókapcsoló fej védelmi besorolása is kiemelkedő: IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is büszkélkedhet. Ez a magas fokú védettség biztosítja, hogy a kapcsoló tökéletesen működjön por, víz és magas nyomású mosás jelenlétében is. A termék ütésállósága IK06 szintű az IEC 50102 szabvány szerint, ami tovább növeli a megbízhatóságát nehéz körülmények között is.
A ZB4BD503 -40°C és +70°C közötti működési és tárolási hőmérséklet-tartománya lehetővé teszi a használatát szélsőséges környezeti feltételek mellett is. A kapcsoló rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
A termék különböző elektromos összeállításokkal használható, a C3-tól a C11 kódig terjedő konfigurációkban, amelyek különböző számú és elrendezésű érintkezőt tesznek lehetővé, egyes és dupla blokkok használatával, elülső szerelésben. Ez a rugalmasság lehetővé teszi, hogy a ZB4BD503 fejegység számos különböző alkalmazásban megállja a helyét, a vezérlőpanelektől a gépek kezelőfelületéig.
A Schneider Electric ZB4BD503 választókapcsoló fej nemzetközileg elismert tanúsítványokkal rendelkezik, többek között BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listázással, valamint megfelel számos nemzetközi szabványnak, köztük a JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-5 és JIS C8201-1 előírásoknak. Ez a széles körű megfelelőség lehetővé teszi a termék globális használatát különféle iparági alkalmazásokban és projektekben.
Schneider Electric Harmony XB4 - ZB4BD503 -zöld választókapcsoló fej Ø22 3 állású visszatérő műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre rugós visszatérésű
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 1000000 ciklus
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyedi blokkok használatával elülső szerelésben, C4 <6 érintkezőhöz egyedi és dupla blokkok használatával elülső szerelésben, C5 <5 érintkezőhöz egyedi blokkok használatával elülső szerelésben, C6 <5 érintkezőhöz egyedi és dupla blokkok használatával elülső szerelésben, C7 <4 érintkezőhöz egyedi blokkok használatával elülső szerelésben, C8 <4 érintkezőhöz egyedi és dupla blokkok használatával elülső szerelésben, C11 <3 érintkezőhöz egyedi blokkok használatával elülső szerelésben
Eszköz bemutatása: Alap elem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet működéskor: -40…70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
Védettség
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
