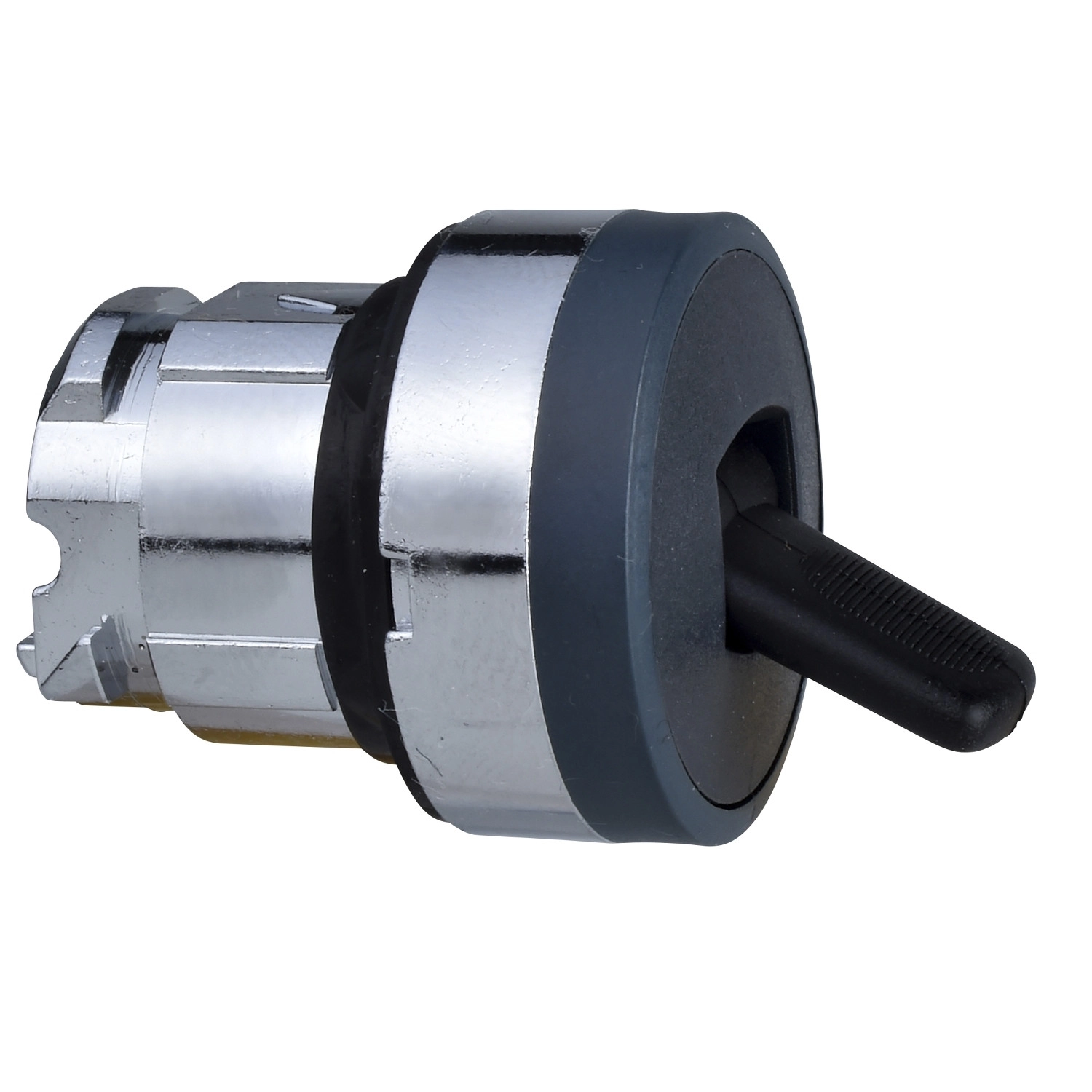

A Schneider Electric Harmony XB4 termékcsaládhoz tartozó ZB4BD48 egy prémium minőségű választókapcsoló fej, amely ipari környezetben és egyéb vezérlési alkalmazásokban kiválóan használható. Ez a fekete színű, 22 mm átmérőjű, 2 pozíciós billenő kapcsoló visszatérő funkcióval rendelkezik, ami különösen hasznos olyan alkalmazásoknál, ahol a kapcsolónak automatikusan vissza kell térnie az alapállapotba.
A ZB4BD48 választókapcsoló fej a Harmony XB4 sorozat része, amely a Schneider Electric ipari nyomógombok és jelzőlámpák kiemelkedő termékcsaládja. A krómbevonatú fém előlap és keret biztosítja a hosszú élettartamot és a megbízható működést még a legmostohább körülmények között is. A kapcsolófej standard fejkialakítással rendelkezik, és a kerek jelzőegység formatervezése illeszkedik a modern vezérlőpanelek esztétikájához. A fekete billenőkapcsoló profil kiváló kontrasztot biztosít a króm kerettel, így a kapcsoló állapota könnyen észlelhető még gyenge fényviszonyok között is.
A Schneider Electric ZB4BD48 kimagasló műszaki paraméterekkel rendelkezik. Az IP69 és IP69K védettségi besorolás biztosítja a tökéletes védelmet a por és a nagy nyomású, magas hőmérsékletű vízsugár ellen, ami különösen fontos olyan környezetben, ahol rendszeres nagynyomású tisztítás történik. A kapcsoló ellenáll akár 7000000 Pa nyomású, 55°C-os mosásnak 0,1 m távolságból. Emellett NEMA 13 és NEMA 4X minősítéssel is rendelkezik, ami bizonyítja sokoldalúságát különböző ipari környezetekben. Az IK06 besorolás megfelelő védelmet biztosít a mechanikai behatások ellen. A termék 90°-os elfordulással 2 pozícióba állítható, és rugós visszatérítő mechanizmusa automatikusan visszaállítja alaphelyzetbe a kapcsolót, amikor elengedjük.
A ZB4BD48 rendkívül tartós, 500 000 kapcsolási ciklust képes teljesíteni meghibásodás nélkül, ami hosszú távú megbízhatóságot biztosít ipari alkalmazásokban. A termék széles működési hőmérséklet-tartománnyal rendelkezik: -40°C és +70°C között használható, így extrém környezetben is megbízhatóan működik. Az elektromos összeállítási kódok (C11, C12, C13, C15) különböző kontaktuskonfigurációkat tesznek lehetővé, így a ZB4BD48 fejegység rugalmasan alkalmazható különféle kapcsolási feladatokra. A fejegység felszerelhető akár előlapi csavaros csatlakozóval, plug-in csatlakozókkal, nyomtatott áramköri lapra, vagy Faston csatlakozókkal is, ami sokoldalú integrációs lehetőségeket kínál. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, és egyéb releváns előírásoknak. Rendelkezik BV, CSA, DNV, LROS és UL minősítésekkel, ami világszerte biztosítja a felhasználhatóságát.
Schneider Electric Harmony XB4 - ZB4BD48 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típus: Fej választókapcsolóhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómbevonatú fém
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Működtető profil: Fekete billenőkapcsoló
Működtető típusa: Rugós visszatérítésű
Pozíciók száma: 2 állás 90°-kal
Műszaki paraméterek
CAD méretek (szélesség): 29 mm
CAD méretek (magasság): 29 mm
CAD méretek (mélység): 45 mm
Jelzőegység formája: Kerek
Mechanikai élettartam: 500000 ciklus
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tárolás során: -40…70 °C
Környezeti hőmérséklet működés során: -40…70 °C
IP védettségi fokozat: IP69 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Elektromos összeállítás
Elektromos összetételi kód: C11 <3 érintkezőhöz egyes blokkok használata előlapi rögzítéssel, C12 <6 érintkezőhöz egyes blokkok használata előlapi rögzítéssel, C15 <1 érintkezőhöz egyes blokkok használata előlapi rögzítéssel, C13 <6 érintkezőhöz egyes és dupla blokkok használata előlapi rögzítéssel
Eszköz bemutatása: Alapelem
