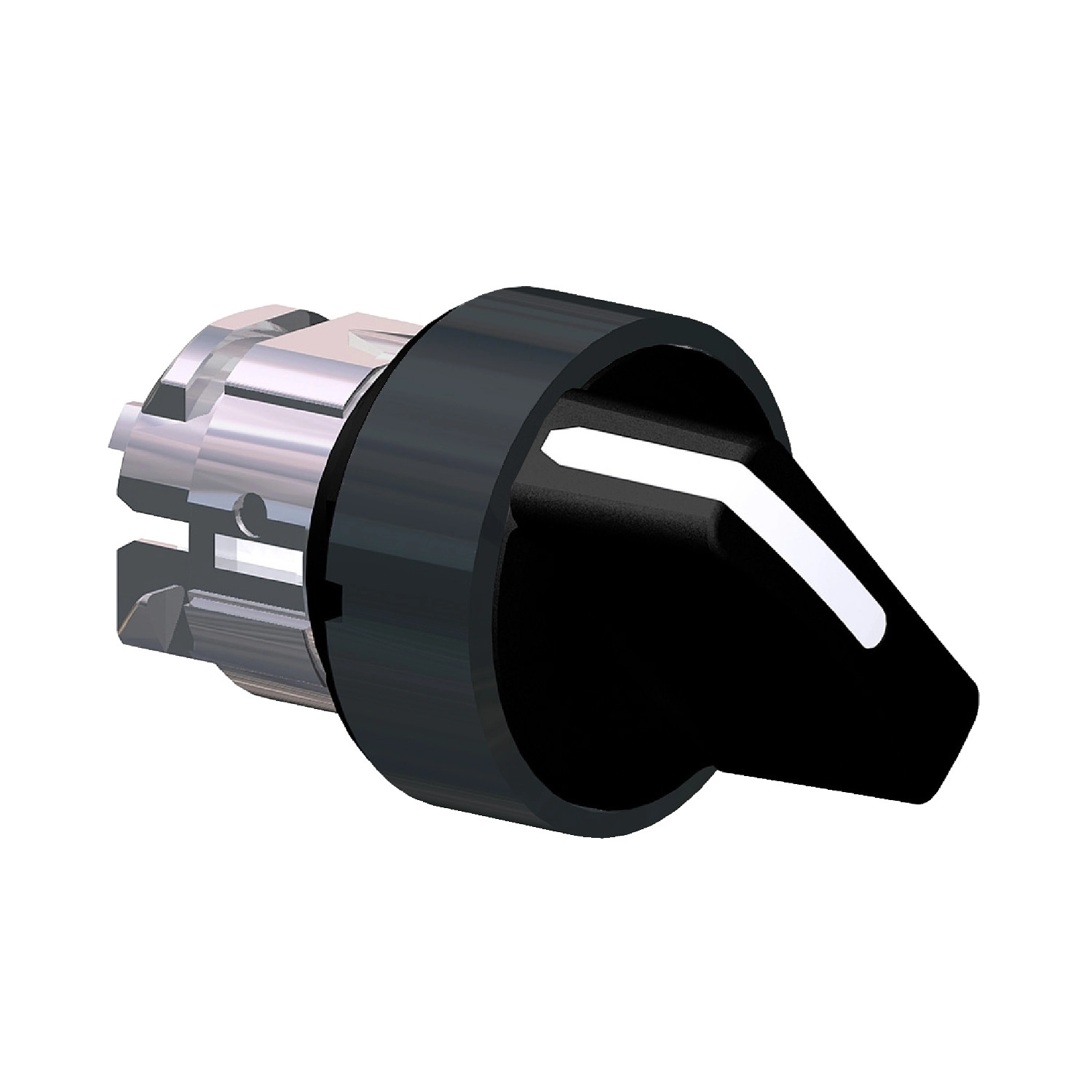

A Schneider Electric Harmony XB4 sorozat ZB4BD47 választókapcsoló feje egy rendkívül megbízható ipari kapcsolóelem, amely tökéletes választás a professzionális vezérlőrendszerekhez és vezérlőpultokhoz. Ez a fekete, Ø22 mm-es választókapcsoló fej két pozícióval és jobb-bal rugós visszatérítéssel rendelkezik, így ideális ideiglenes kapcsolási funkciókhoz, ahol az alapállapotba való automatikus visszatérés kritikus fontosságú.
A ZB4BD47 választókapcsoló fej a Harmony XB4 termékcsalád része, amely az ipari környezetben használt kapcsolóeszközök egyik legismertebb és legnépszerűbb sorozata. A fekete fém előlappal és fekete standard műanyag fogantyúval rendelkező kapcsolófej könnyen felismerhető és használható. A 22,5 mm-es szerelési átmérő iparági szabvány, így kompatibilis a legtöbb kapcsolópanellel és vezérlőpulttal.
A ZB4BD47 választókapcsoló fej kiemelkedő műszaki paraméterekkel büszkélkedhet. IP67, IP69 és IP69K védettségi szintjei biztosítják, hogy a kapcsoló ellenálljon a pornak, víznek és még a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint IK06 fokú ütésállósággal bír az IEC 50102 szabvány szerint. A kapcsoló extrém hőmérsékleti körülmények között is megbízhatóan működik, -40°C és +70°C közötti üzemi és tárolási hőmérséklet tartománnyal. Mechanikai élettartama legalább 1 000 000 kapcsolási ciklus, ami kiemelkedő tartósságot jelent még intenzív használat mellett is.
A ZB4BD47 választókapcsoló fej számos elektromos összeállítási kóddal használható (C3, C4, C5, C6, C7, C8, C11, C15), ami különböző kontaktuskonfigurációkat tesz lehetővé az alkalmazási igényektől függően. Az elülső szerelés egyszerű, és lehetőség van egyes és kettős blokkok használatára is. A termék 90°-os kapcsolási szöggel rendelkezik a két pozíció között. A kapcsolófej méretei kompaktak: 29 mm × 29 mm × 44 mm (szélesség × magasság × mélység).
A ZB4BD47 választókapcsoló fejet széles körben használják az iparban, különösen olyan alkalmazásokban, ahol fontos a megbízható működés és az egyszerű kezelhetőség. Ideális választás gépi berendezések, vezérlőpanelek, gyártósorok és ipari automatizálási rendszerek esetében. A termék számos nemzetközi szabványnak megfelel, többek között JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1 és JIS C8201-1. A terméket többek között BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL minősítette, így világszerte használható különböző iparágakban.
Schneider Electric Harmony XB4 - ZB4BD47 -fém választókapcsoló fej műszaki adatok
Alapinformációk
Termékcsalád: Harmony XB4
Termék típus: Választókapcsoló fej
Rövid terméknév: ZB4
Előlap anyaga: Fekete fém
Szerelési átmérő: 22,5 mm
Fejforma: Standard
Minimális rendelési mennyiség: 1 db
Jelzőegység fejformája: Kerek
Működtető típusa: Jobbról balra rugós visszatérítésű
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Működtető/sapka színe: Fekete
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 1000000 kapcsolási ciklus
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyes blokkokkal elülső szerelés esetén
C4 <6 érintkezőhöz egyes és kettős blokkokkal elülső szerelés esetén
C5 <5 érintkezőhöz egyes blokkokkal elülső szerelés esetén
C6 <5 érintkezőhöz egyes és kettős blokkokkal elülső szerelés esetén
C7 <4 érintkezőhöz egyes blokkokkal elülső szerelés esetén
C8 <4 érintkezőhöz egyes és kettős blokkokkal elülső szerelés esetén
C11 <3 érintkezőhöz egyes blokkokkal elülső szerelés esetén
C15 <1 érintkezőhöz egyes blokkokkal elülső szerelés esetén
Eszköz kivitele: Alapelem
Környezeti paraméterek
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL listed
Mechanikai paraméterek
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
