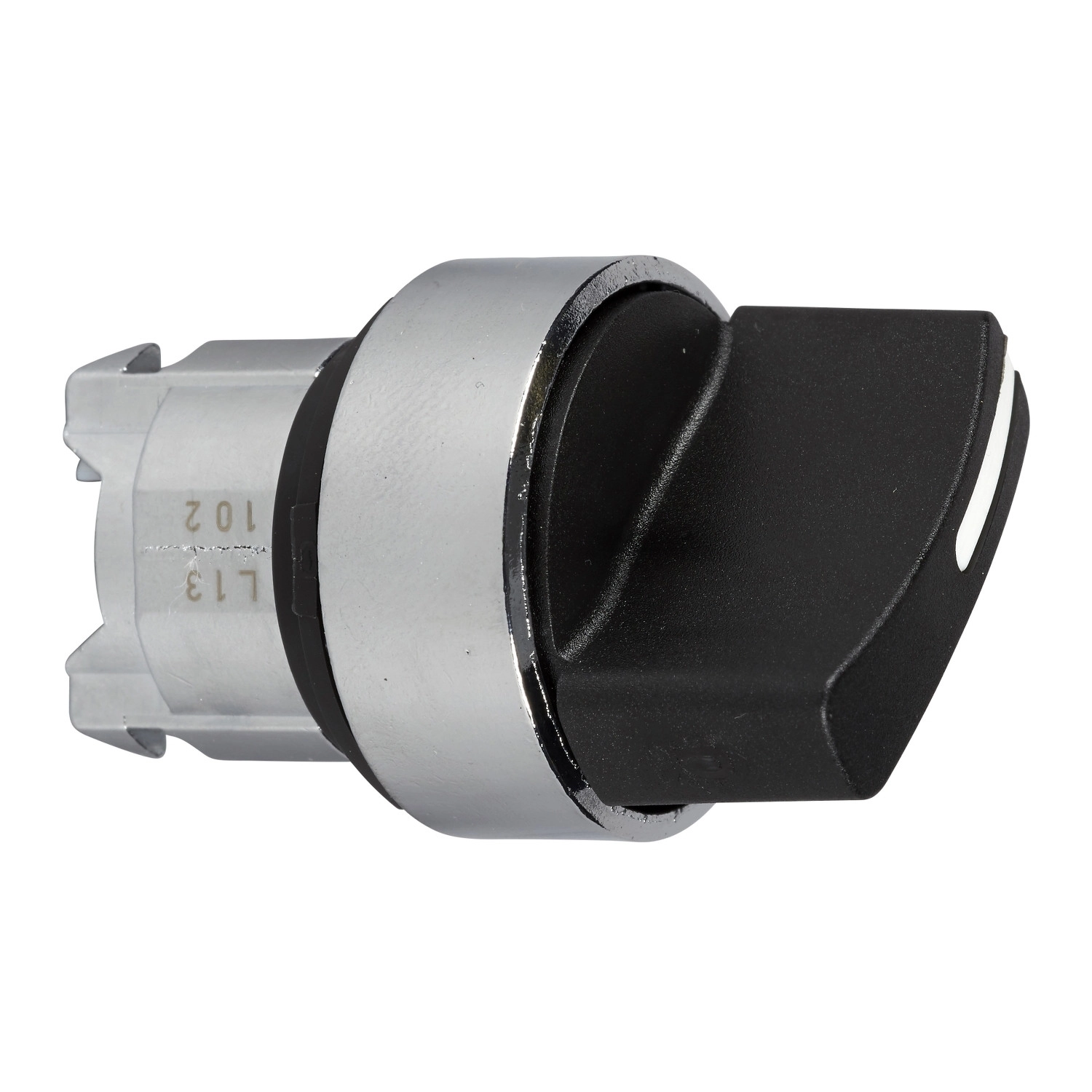

A Schneider Electric Harmony XB4 ZB4BD4 egy prémium minőségű, fém választókapcsoló fej, amely kiváló megoldást kínál ipari környezetben való használatra. Ez a 22 mm-es átmérővel rendelkező fekete választókapcsoló fej a megbízható Harmony XB4 termékcsalád része, amely világszerte elismert a robusztus kialakítás és a hosszú élettartam tekintetében.
A ZB4BD4 modell egy 2 állású választókapcsoló fej, amely jobbról balra történő rugós visszatéréssel rendelkezik. A fekete színű standard markolattal ellátott kapcsolófej krómozott fém kerettel készül, ami nem csak esztétikus megjelenést kölcsönöz, hanem kimagasló ellenállóképességet is biztosít a nehéz ipari környezetben. A kapcsolófej kerek kialakítású, és 90°-os elfordítási szöget tesz lehetővé a két pozíció között.
A Schneider Electric ZB4BD4 választókapcsoló fej műszaki paraméterei lenyűgözőek. Az IP67, IP69 és IP69K védettségi fokozatnak köszönhetően tökéletesen ellenáll a pornak és a víznek, valamint nagynyomású mosás során is használható (akár 7000000 Pa nyomás 55 °C hőmérsékleten, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék kiváló környezeti ellenállóságára. Az IK06 fokozatú ütésállóság pedig garantálja a mechanikai behatásokkal szembeni védelmet. A termék -40…70 °C közötti környezeti hőmérsékleten működtethető, ami széles alkalmazási területet tesz lehetővé a legzordabb körülmények között is.
A ZB4BD4 mechanikai élettartama rendkívüli, 1000000 ciklus, ami hosszú távú, megbízható működést biztosít. Az elektromos összetétel kódok (C3, C4, C5, C6, C7, C8, C11, C15) különböző kapcsolási lehetőségeket kínálnak a felhasználók számára, az egyszerű és kettős blokkokkal történő előlapi szereléshez. A termék Class I túlfeszültségi kategóriába tartozik az IEC 60536 szabvány szerint.
A választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 előírásokat. Rendelkezik továbbá számos tanúsítvánnyal, mint például BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listed, ami igazolja a termék globális megfelelőségét és minőségét. A Schneider Electric ZB4BD4 választókapcsoló fej ellenáll a rezgésnek (5 gn, f= 2…500 Hz) és a rázkódásnak (30 gn 18 ms időtartamra, illetve 50 gn 11 ms időtartamra félszinuszos gyorsulás esetén).
A ZB4BD4 választókapcsoló fej méretei kompaktak, CAD szerinti teljes szélessége és magassága 29 mm, mélysége pedig 44 mm, ami megkönnyíti a beépítését szűkös vezérlőpultokba is. A szereléshez 22,5 mm átmérőjű lyukat kell készíteni a panelen. Az elektromos kompatibilitás szempontjából számos bekötési lehetőséggel rendelkezik, beleértve a csavaros kapcsokkal, dugaszolható csatlakozókkal, nyomtatott áramköri lappal vagy Faston csatlakozókkal történő bekötést.
ZB4BD4 műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Fekete standard markolat
Működtető pozíció információ: 2 pozíció 90°
Sapka/működtető vagy lencse színe: Fekete
Méretek
CAD szerinti teljes szélesség: 29 mm
CAD szerinti teljes magasság: 29 mm
CAD szerinti teljes mélység: 44 mm
Környezeti jellemzők
Védelmi kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültségi kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Elektromos összetétel kód:
C3 max. 6 érintkező esetén egyedi blokkok használatával előlapi szerelésben
C4 max. 6 érintkező esetén egyedi és kettős blokkok használatával előlapi szerelésben
C5 max. 5 érintkező esetén egyedi blokkok használatával előlapi szerelésben
C6 max. 5 érintkező esetén egyedi és kettős blokkok használatával előlapi szerelésben
C7 max. 4 érintkező esetén egyedi blokkok használatával előlapi szerelésben
C8 max. 4 érintkező esetén egyedi és kettős blokkok használatával előlapi szerelésben
C11 max. 3 érintkező esetén egyedi blokkok használatával előlapi szerelésben
C15 max. 1 érintkező esetén egyedi blokkok használatával előlapi szerelésben
Termék megjelenés
Eszköz megjelenítés: Alapelem
