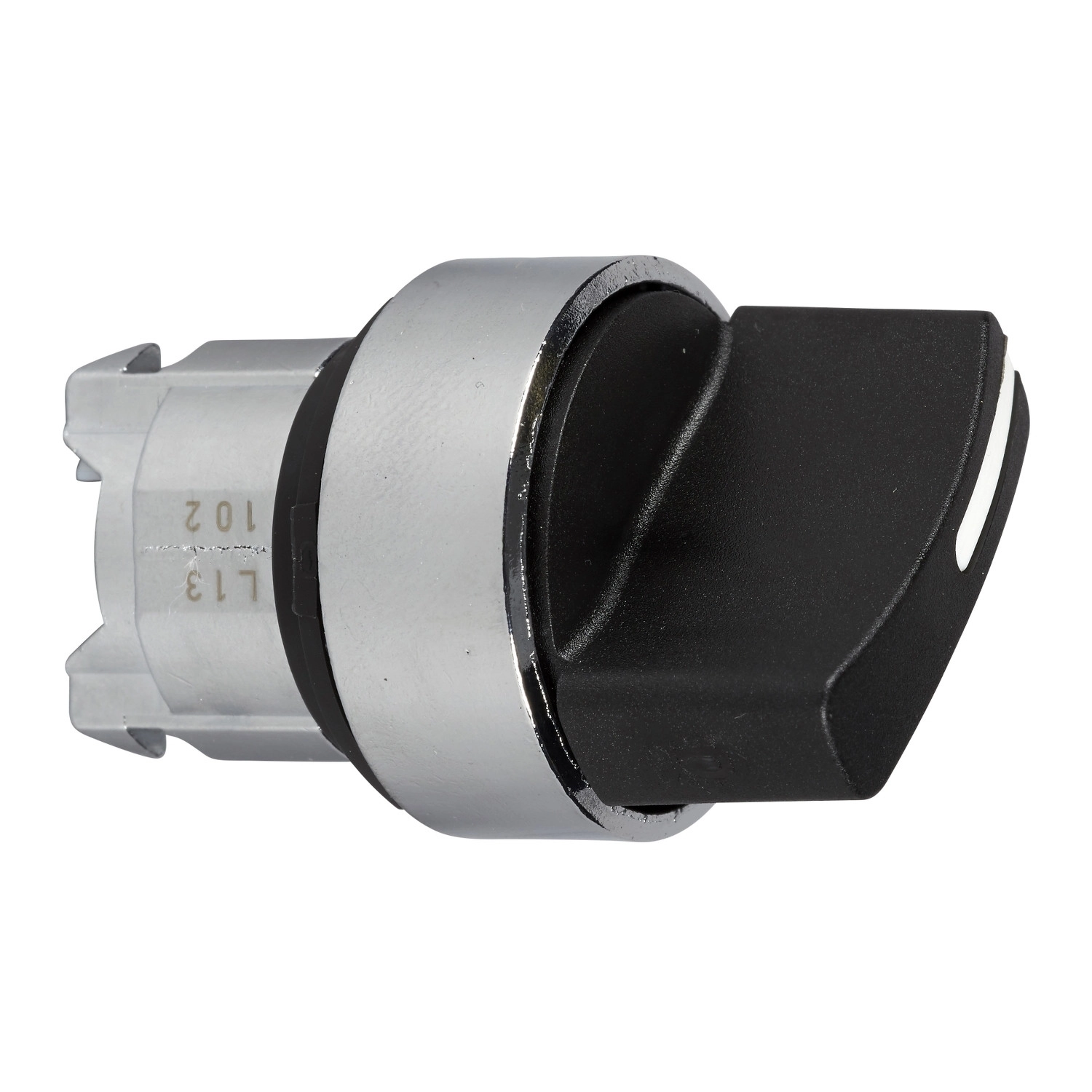

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BD3TQ választókapcsoló fej egy professzionális ipari vezérlőelem, amely rendkívüli tartósságával és megbízhatóságával tűnik ki a piacon. Ez a fekete standard fogantyúval ellátott, 3 állású választókapcsoló fej 100 darabos kiszerelésben kapható, így ideális választás nagyobb ipari projektekhez vagy sorozatgyártáshoz.
A termék 22 mm-es szabványos rögzítési átmérővel rendelkezik, ami kompatibilissé teszi a legtöbb ipari kapcsolótáblával és vezérlőpanellel. A választókapcsoló fej kialakítása lehetővé teszi a ±45°-os elforgatást három különböző pozícióba, ahol a kapcsoló automatikusan rögzül (stay put funkció). A krómozott fém előlap nemcsak strapabíró, de elegáns megjelenést is kölcsönöz a terméknek, miközben ellenáll a kemény ipari környezetnek. A kapcsolófej kerek kialakítású, fekete standard fogantyúval, amely ergonomikus használatot biztosít a kezelő számára.
A ZB4BD3TQ választókapcsoló fej kiemelkedő műszaki paraméterekkel büszkélkedhet. Mechanikai élettartama legalább 1.000.000 kapcsolási ciklus, ami rendkívüli tartósságot jelent még intenzív használat esetén is. Az IP67, IP69 és IP69K védettségi fokozatok biztosítják a por és nedvesség elleni teljes védelmet, valamint a magas nyomású mosás elleni védelmet is (akár 7.000.000 Pa, 55°C-on, 0,1 m távolságról). Ez különösen hasznos olyan iparágakban, ahol a berendezések rendszeres tisztítása követelmény, például az élelmiszeriparban vagy gyógyszeriparban. A kapcsolófej továbbá megfelel a NEMA 13 és NEMA 4X szabványoknak is, ami további bizonyíték a megbízhatóságára különböző környezeti feltételek mellett.
A ZB4BD3TQ széles működési hőmérséklet-tartománnyal rendelkezik (-40°C-tól +70°C-ig), ami lehetővé teszi használatát extrém környezeti feltételek között is. A termék ellenáll az 5 gn rezgésnek (2-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint, valamint a 30 gn (18 ms) és 50 gn (11 ms) féléves szinuszhullám gyorsulásnak az IEC 60068-2-27 szabvány szerint. Ez a robusztus kialakítás garantálja a megbízható működést még erős mechanikai terhelés esetén is.
A választókapcsoló fej különböző elektromos konfigurációkkal használható, az adatlap szerint C3-tól C11-ig terjedő kódokkal, amelyek különböző számú érintkezőt tesznek lehetővé az elülső szerelésű egyes és dupla blokkokkal. Ez a sokoldalúság lehetővé teszi, hogy a kapcsolót számos különböző vezérlési alkalmazáshoz illesszék. Az IK06 fokozat szerinti ütésállóság további védelmet nyújt a mechanikai behatásokkal szemben. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, CSA C22.2 No 14, UL 508, és több más előírásnak, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal, ami bizonyítja a Schneider Electric elkötelezettségét a minőség és a biztonság iránt.
ZB4BD3TQ műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítés oszthatatlan mennyiségben: 100
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Méretadatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 44 mm
Ellenállóképesség
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C hőmérsékleten, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 - <6 érintkező egyes blokkokkal első szerelésben
C4 - <6 érintkező egyes és dupla blokkokkal első szerelésben
C5 - <5 érintkező egyes blokkokkal első szerelésben
C6 - <5 érintkező egyes és dupla blokkokkal első szerelésben
C7 - <4 érintkező egyes blokkokkal első szerelésben
C8 - <4 érintkező egyes és dupla blokkokkal első szerelésben
C11 - <3 érintkező egyes blokkokkal első szerelésben
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemeltetéskor: -40…70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-5, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féléves szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féléves szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
