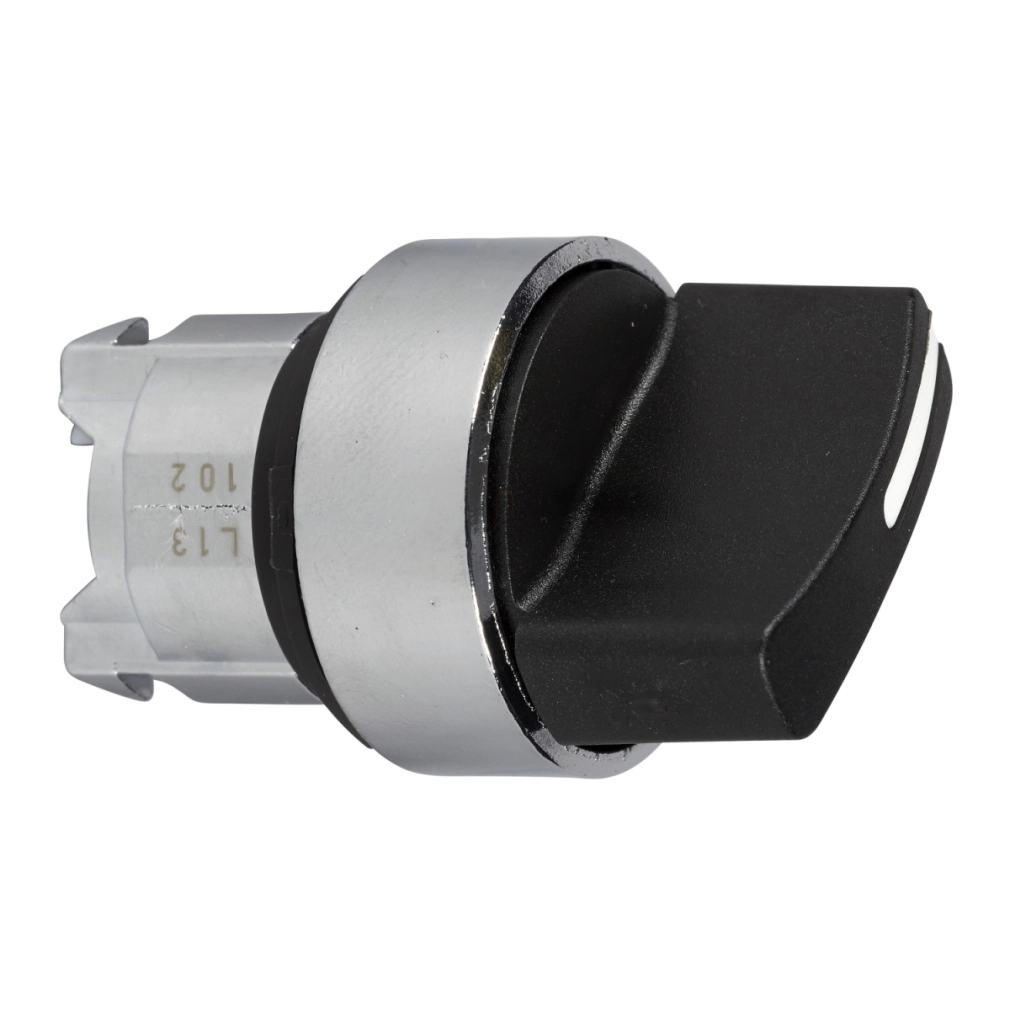

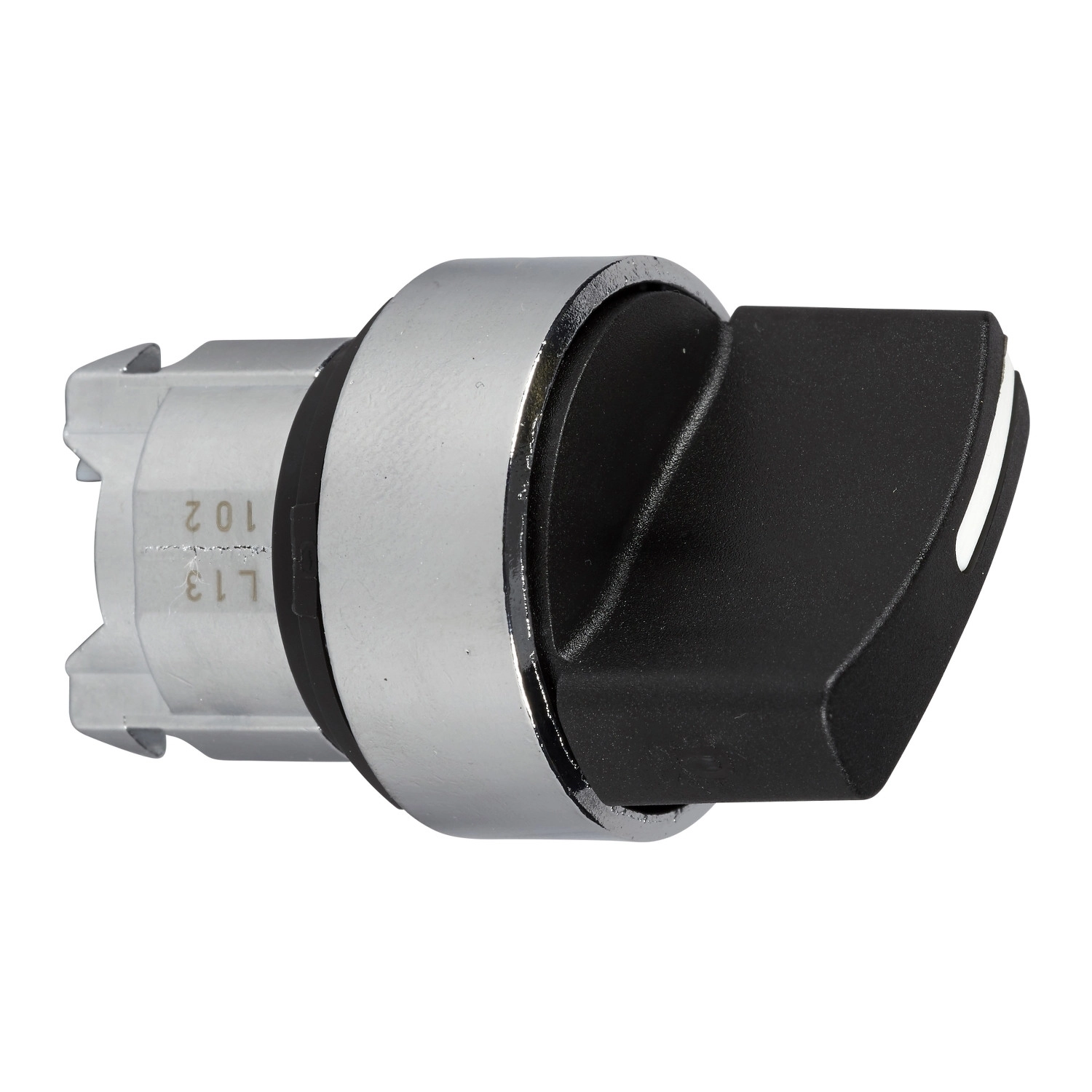

Schneider Electric Harmony XB4 - ZB4BD2TQ - fém választókapcsoló fej, Ø22, 2 állású, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB4BD2TQ egy 22 mm átmérőjű, króm bevonatú fém keretbe foglalt, fekete standard fogantyús választókapcsoló fej, amely két pozíciós (90°-os elfordulási szöggel) és tartó ("stay put") funkcióval rendelkezik, vagyis a kiválasztott pozícióban marad a kapcsolás után. A termék szabványos, kerek fejkialakítása univerzális alkalmazást tesz lehetővé különböző ipari környezetekben. Fontos megjegyezni, hogy ez a tétel egy 100 darabos kiszerelésben kapható, így ideális választás nagyobb projektekhez vagy olyan ügyfeleknek, akik rendszeresen használnak ilyen típusú kapcsolóelemeket.
A ZB4BD2TQ választókapcsoló fej műszaki paraméterei lenyűgözőek. A komponens kiemelkedő védelmi szintet biztosít, amit az IP67, IP69 és IP69K besorolások igazolnak, így tökéletesen ellenáll a por és a víz behatolásának, valamint a nagynyomású mosással szemben is védett (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). NEMA szabványok szerint NEMA 13 és NEMA 4X védettséggel rendelkezik, míg az ütésállóságot az IK06 minősítés garantálja. Széles működési hőmérséklet-tartománya (-40...70 °C) lehetővé teszi a használatát extrém környezeti feltételek között is.
A mechanikai élettartam kiemelkedő, a ZB4BD2TQ akár 1000000 kapcsolási ciklust is kibír, ami biztosítja a hosszú távú, problémamentes működést. Az elektromos összeállítást tekintve több konfiguráció is lehetséges (C3, C4, C5, C6, C7, C8, C11, C15 kódok szerint), ami lehetővé teszi a rugalmas alkalmazást különböző kontaktusszámú és -elrendezésű kapcsolási feladatokhoz. A termék különböző rezgés- és ütésállósági teszteken is átesett: 5 gn rezgésállóság (2-500 Hz frekvenciatartományban), valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállóság fél-szinusz hullámú gyorsulás mellett.
A ZB4BD2TQ számos nemzetközi szabványnak és tanúsítványnak felel meg, köztük UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 és JIS C8201-1. A termék minőségét és megfelelőségét olyan elismert szervezetek tanúsítványai is alátámasztják, mint a BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL. Ez a széles körű nemzetközi elismerés tovább növeli a ZB4BD2TQ megbízhatóságát és alkalmazhatóságát globális projektekben is.
Harmony XB4 ZB4BD2TQ műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Választókapcsoló fej
Eszköz rövid neve: ZB4
Keret anyaga: Króm bevonatú fém
Szerelési átmérő: 22 mm
Fej típus: Standard
Értékesítési egység: 100 db
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (tartós)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 44 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kódok: C3, C4, C5, C6, C7, C8, C11, C15 (különböző kontaktus konfigurációkhoz)
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
