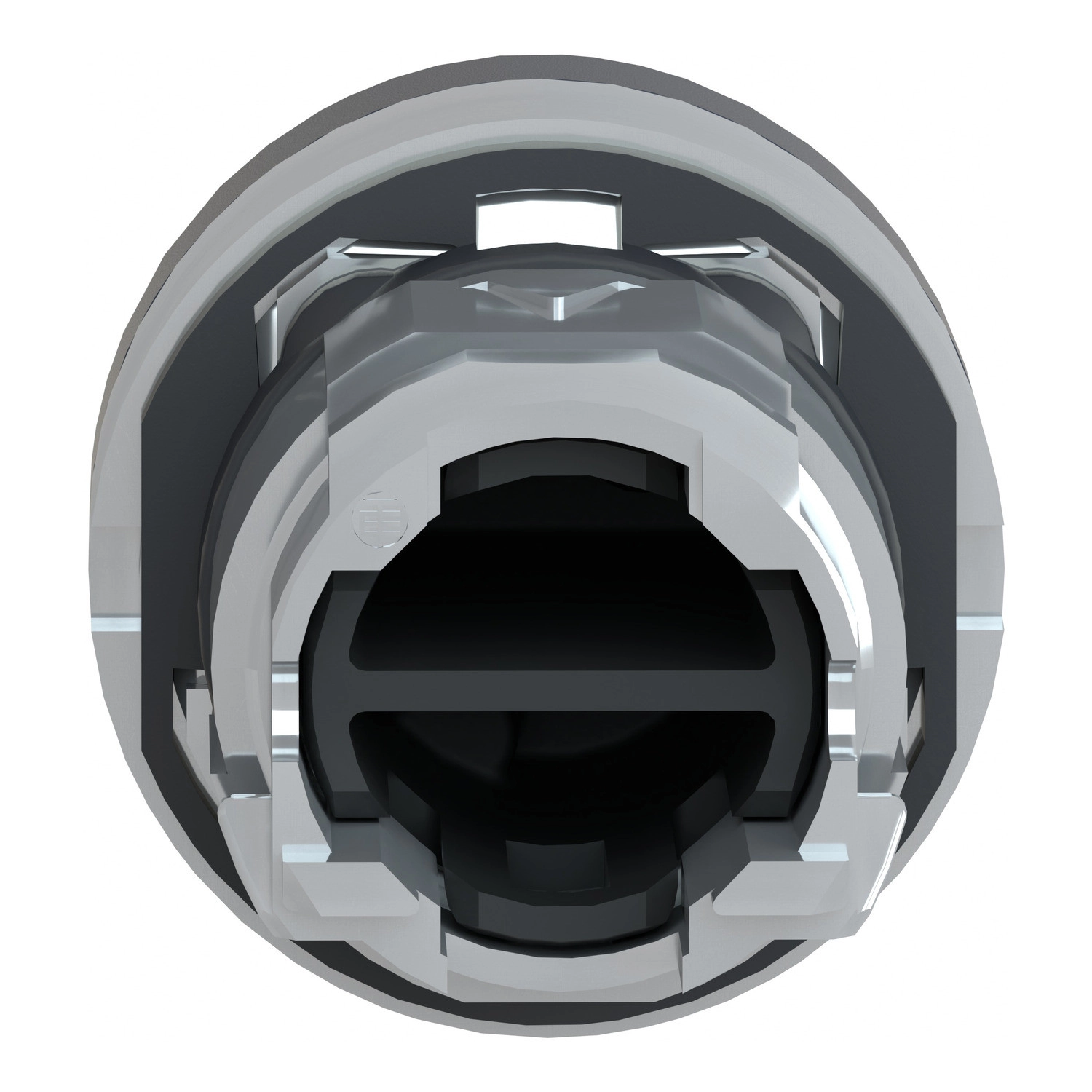

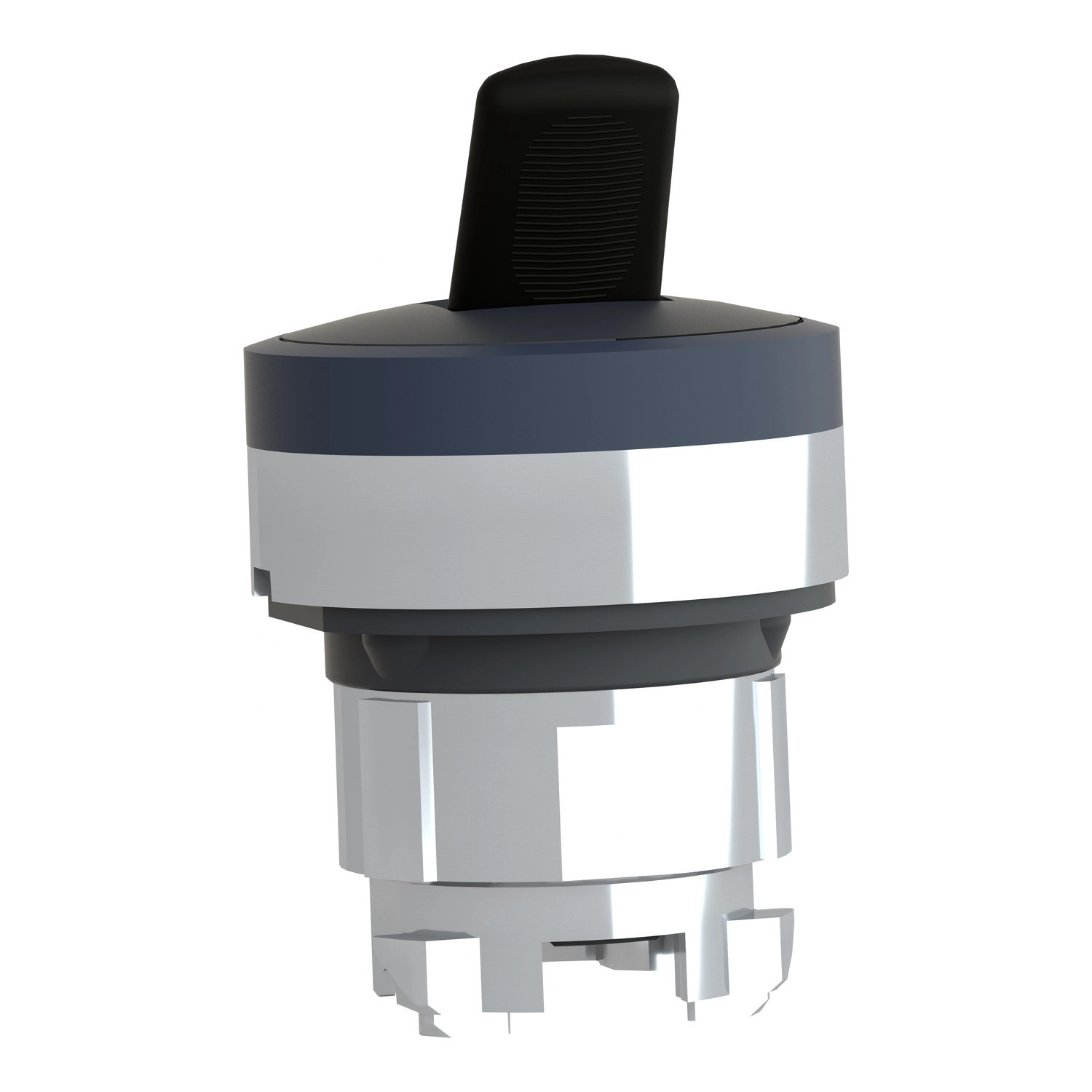

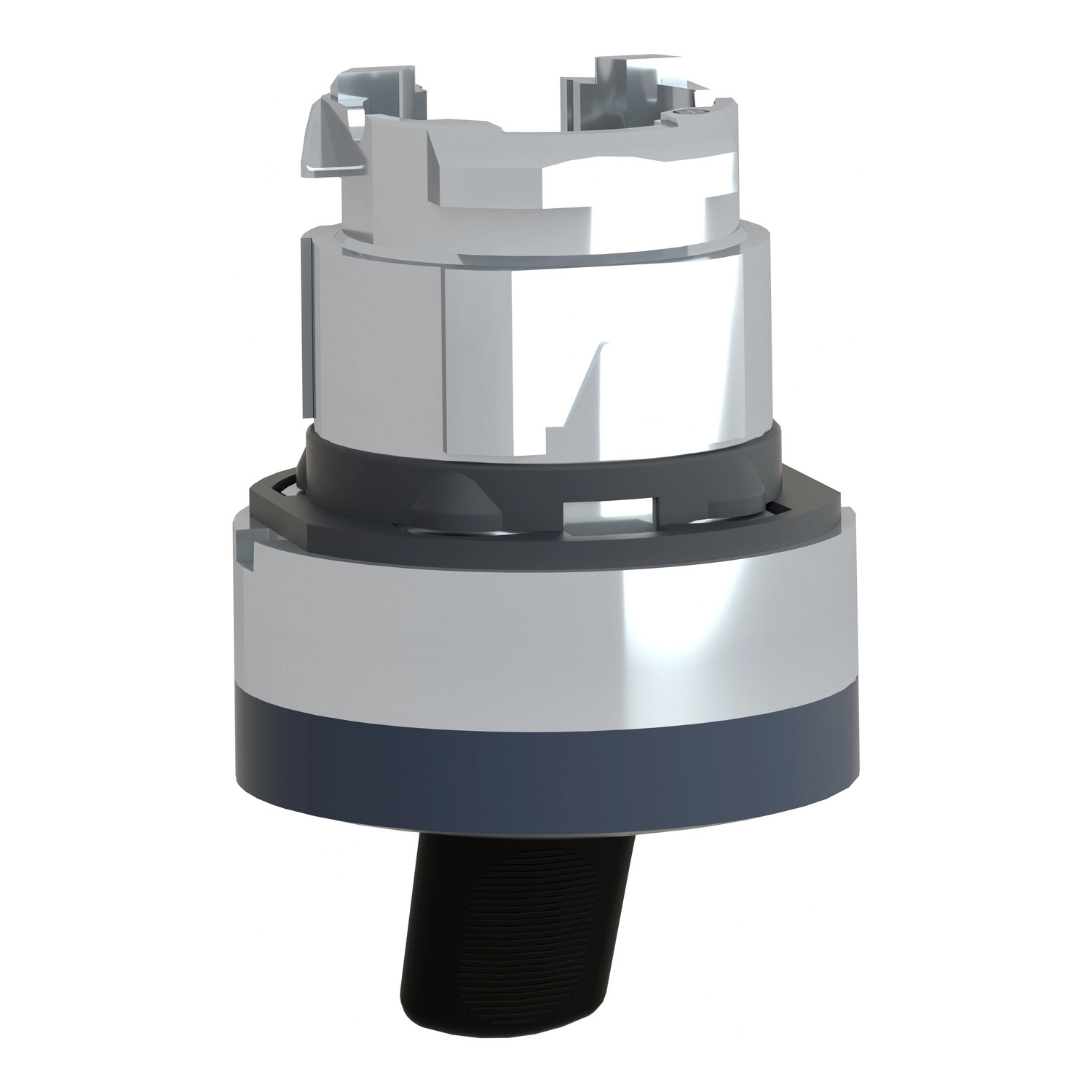

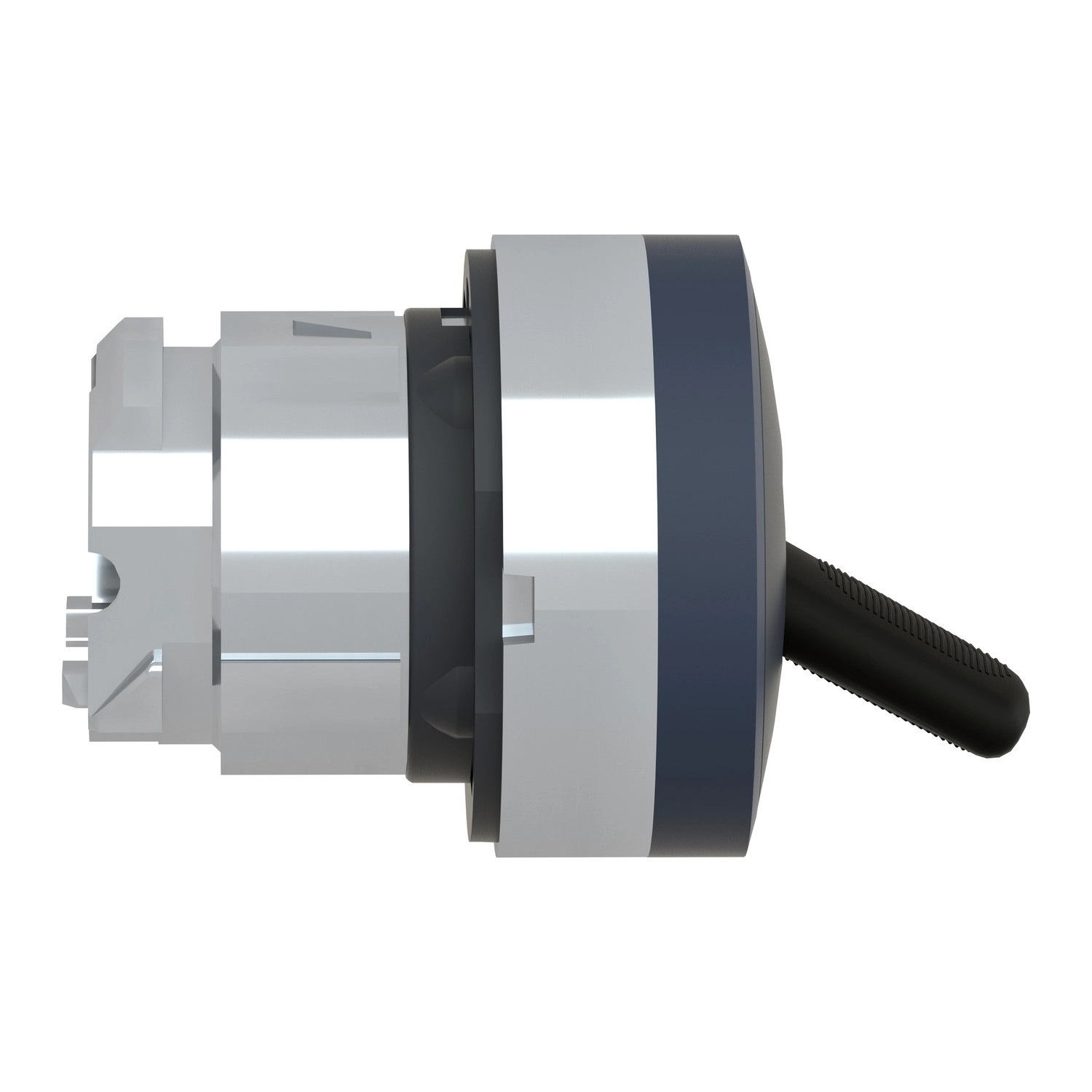

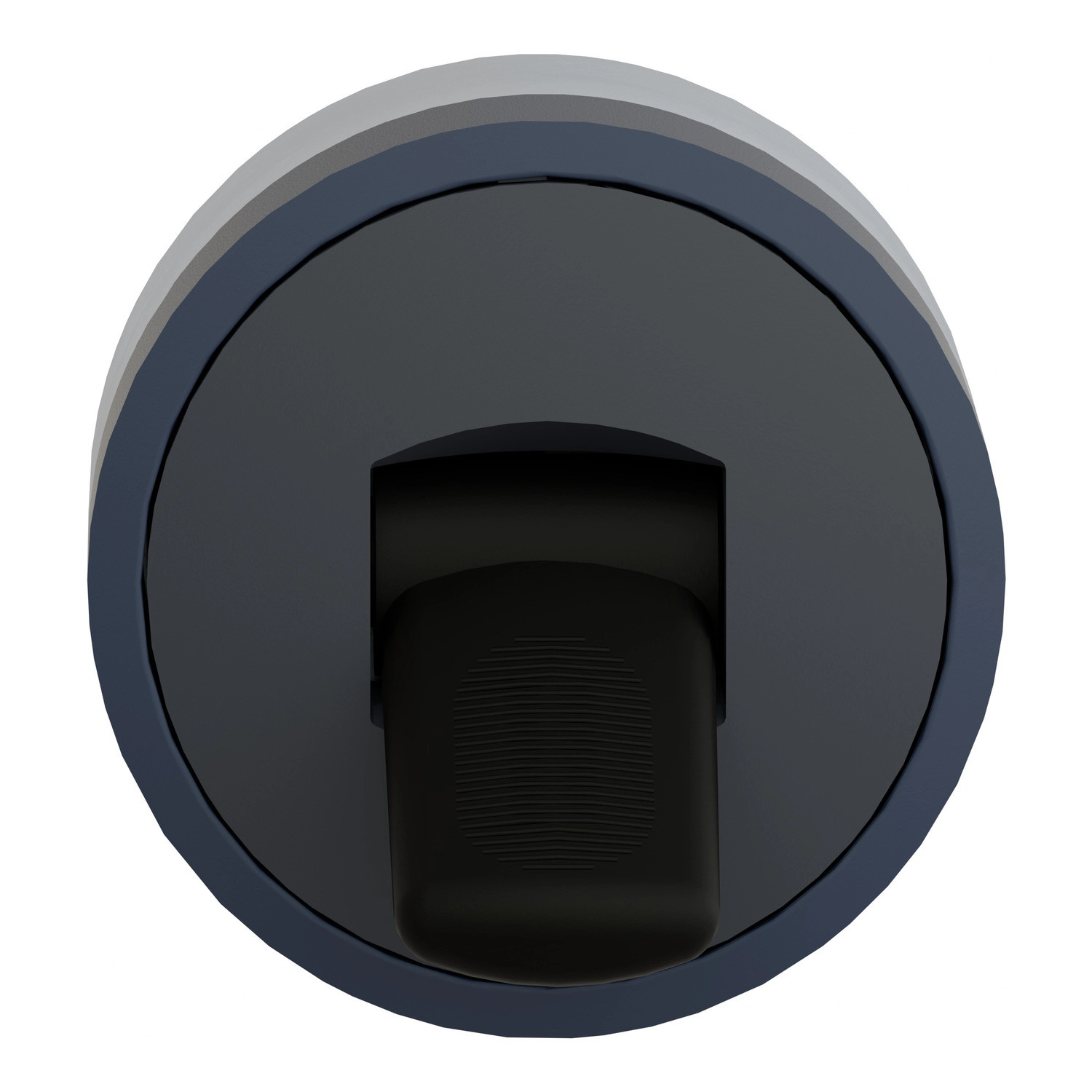

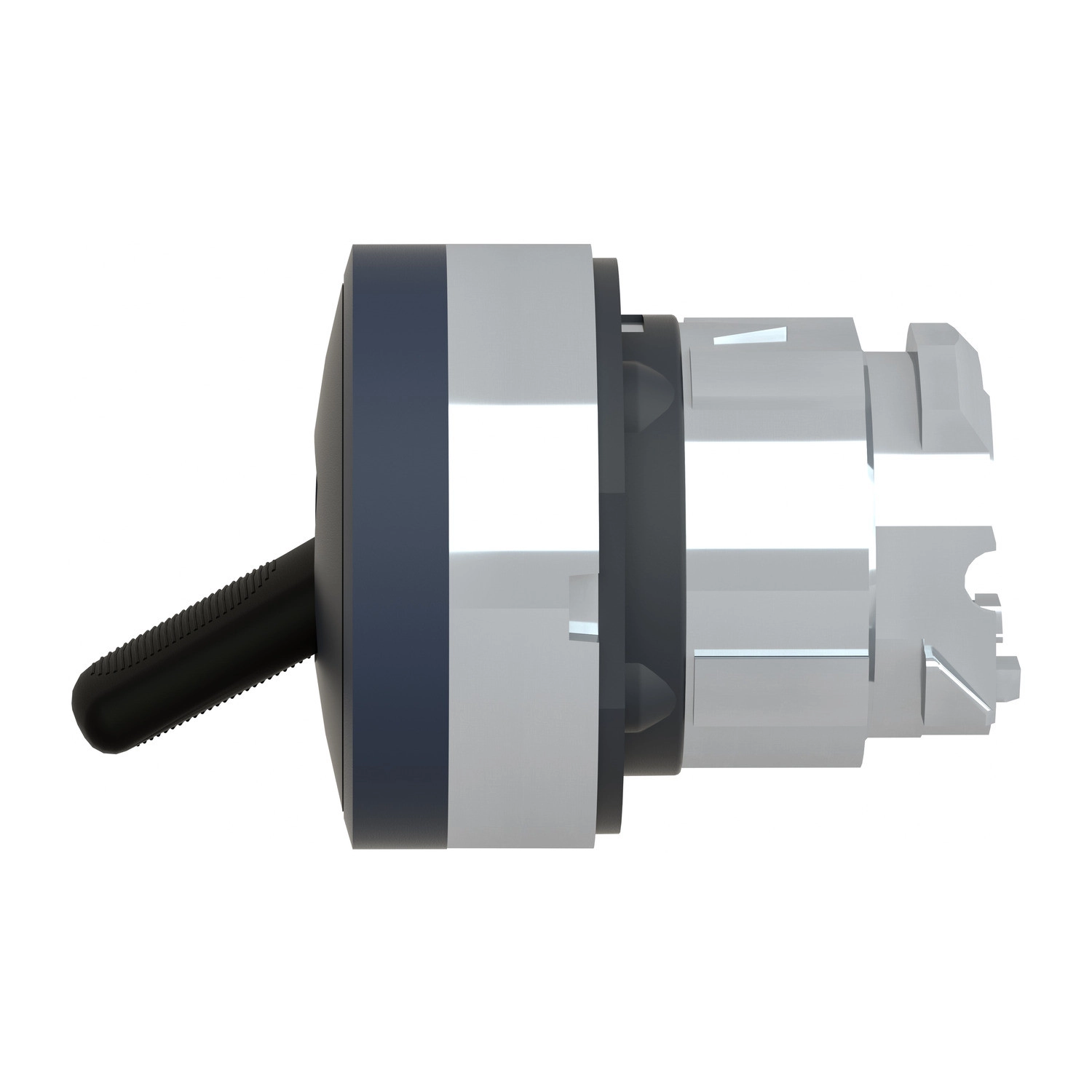

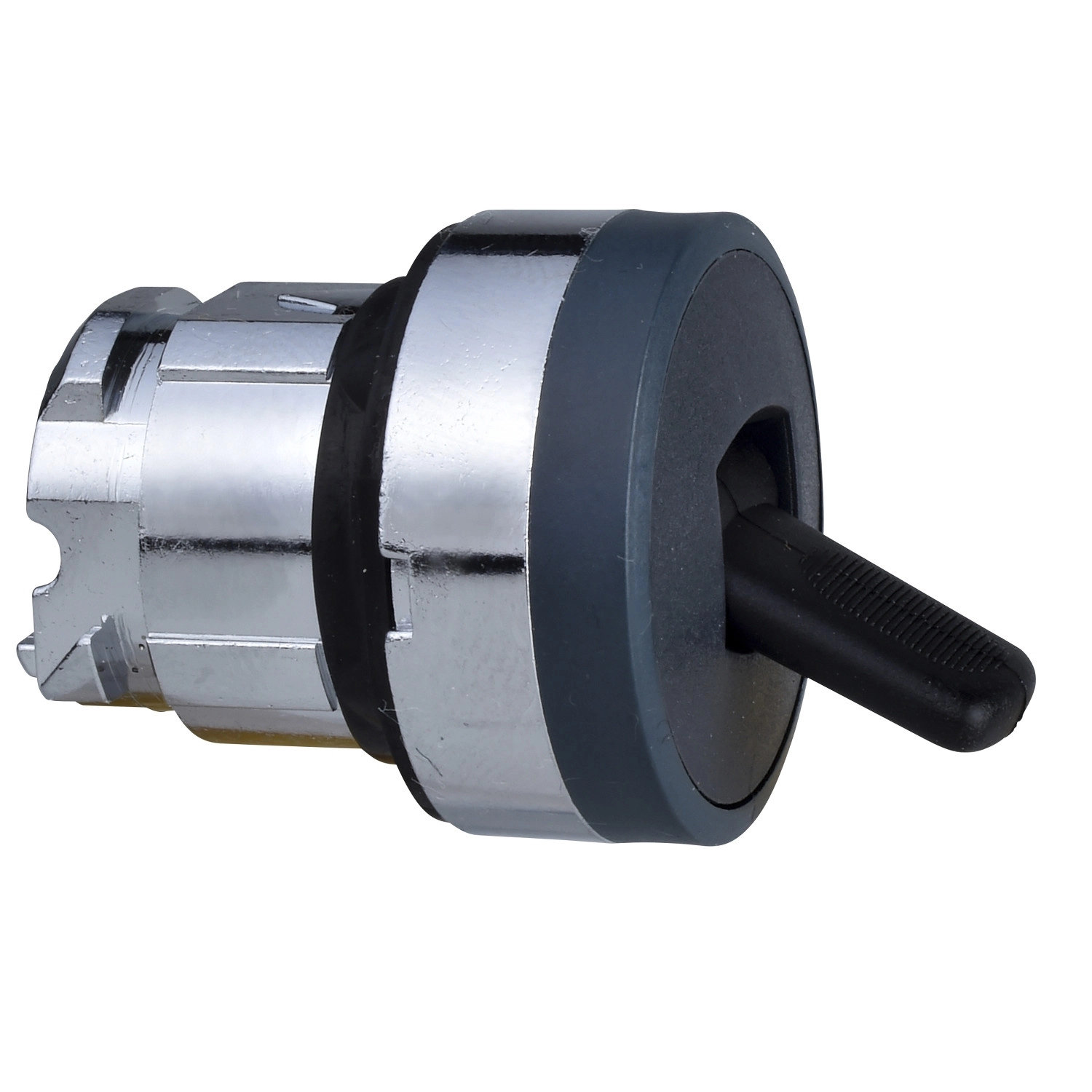

A Schneider Electric Harmony XB4 sorozathoz tartozó ZB4BD28 választókapcsoló fej egy professzionális minőségű, ipari környezetbe tervezett vezérlőelem, amely robusztus kivitelével és megbízható működésével tűnik ki. Ez a 22 mm átmérőjű, 2 állású, fekete billenőkapcsoló alapvető komponens az ipari vezérlőpanelek és automatizálási rendszerek kiépítéséhez.
A termék krómozott fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem jelentősen növeli a kapcsoló élettartamát és ellenálló képességét. A fekete billenő kialakítás nemcsak egyértelmű vizuális visszajelzést ad a kezelőnek a kapcsoló állapotáról, hanem ergonomikus kezelést is biztosít. A ZB4BD28 választókapcsoló fej "stay put" (rögzített) típusú, ami azt jelenti, hogy a kapcsoló a választott pozícióban marad a működtetés után, 90 fokos szöget zárva be a két állás között. Ez különösen hasznos olyan alkalmazásoknál, ahol fontos a beállított állapot vizuális ellenőrzése.
A ZB4BD28 kimagasló műszaki paraméterekkel rendelkezik, amelyek alkalmassá teszik még a legigényesebb ipari környezetben való használatra is. A kapcsoló 500 000 ciklus mechanikai élettartammal bír, ami hosszú távú, megbízható működést garantál. Védettsége IP69 és IP69K az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljes mértékben védett a por és a nagynyomású, magas hőmérsékletű vízsugár ellen. Ez a kapcsoló ellenáll akár 7 000 000 Pa nyomású, 55 °C hőmérsékletű vízsugárnak 0,1 m távolságból, ami ideálissá teszi olyan környezetekben, ahol rendszeres nagynyomású tisztítás történik. Az amerikai NEMA szabvány szerint a termék NEMA 13 és NEMA 4X besorolású, ami további bizonyíték a kivételes védelmi képességeire. Az IK06 besorolás pedig a mechanikai ütésekkel szembeni ellenállóságát igazolja.
A ZB4BD28 rugalmas telepítési lehetőségeket kínál, többféle elektromos összeállítást támogat: C11 kód esetén maximum 3 kontaktust használva egyszeres blokkokkal előlapi szerelésben, C12 kód esetén maximum 6 kontaktust használva egyszeres blokkokkal előlapi szerelésben, C15 kód esetén maximum 1 kontaktust használva egyszeres blokkokkal előlapi szerelésben, valamint C13 kód esetén maximum 6 kontaktust használva egyszeres és dupla blokkokkal előlapi szerelésben. A termék -40...+70 °C közötti tárolási és üzemeltetési hőmérséklettartományban használható, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. Ezen túlmenően a kapcsoló kiváló rezgésállósággal rendelkezik, ellenáll 5 gn (f= 2...500 Hz) rezgésnek az IEC 60068-2-6 szerint, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütésnek félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - ZB4BD28 -fém választókapcsoló fej, Ø22, 2 állású, billenő, fekete műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Műszaki jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 45 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített)
Működtető profilja: Fekete billenőkapcsoló
Működtető pozíció információ: 2 állás 90°
Mechanikai élettartam: 500000 ciklus
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos kódok
C11: max. 3 kontaktus egyszeres blokkokkal előlapi szerelésben
C12: max. 6 kontaktus egyszeres blokkokkal előlapi szerelésben
C15: max. 1 kontaktus egyszeres blokkokkal előlapi szerelésben
C13: max. 6 kontaktus egyszeres és dupla blokkokkal előlapi szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP69 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
