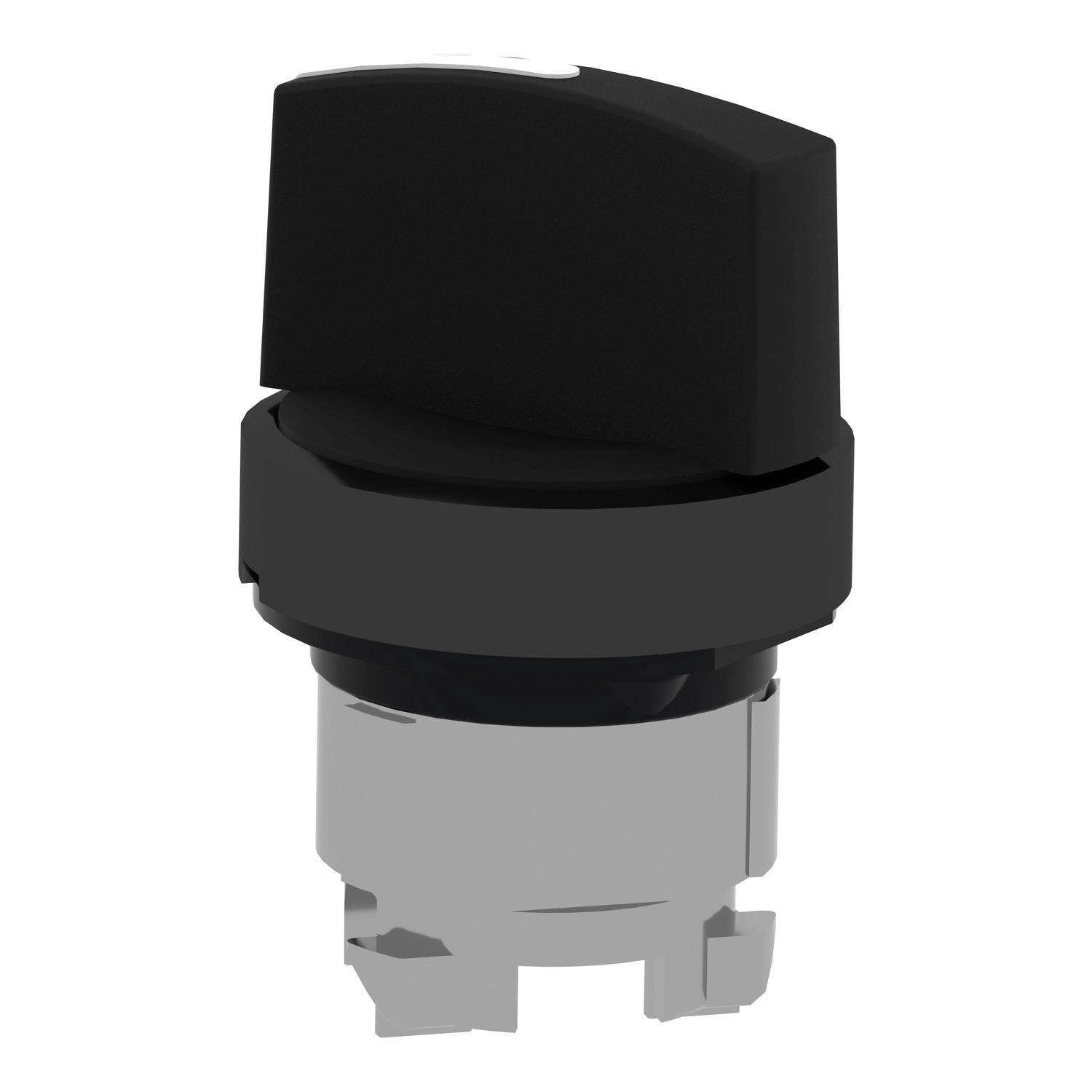

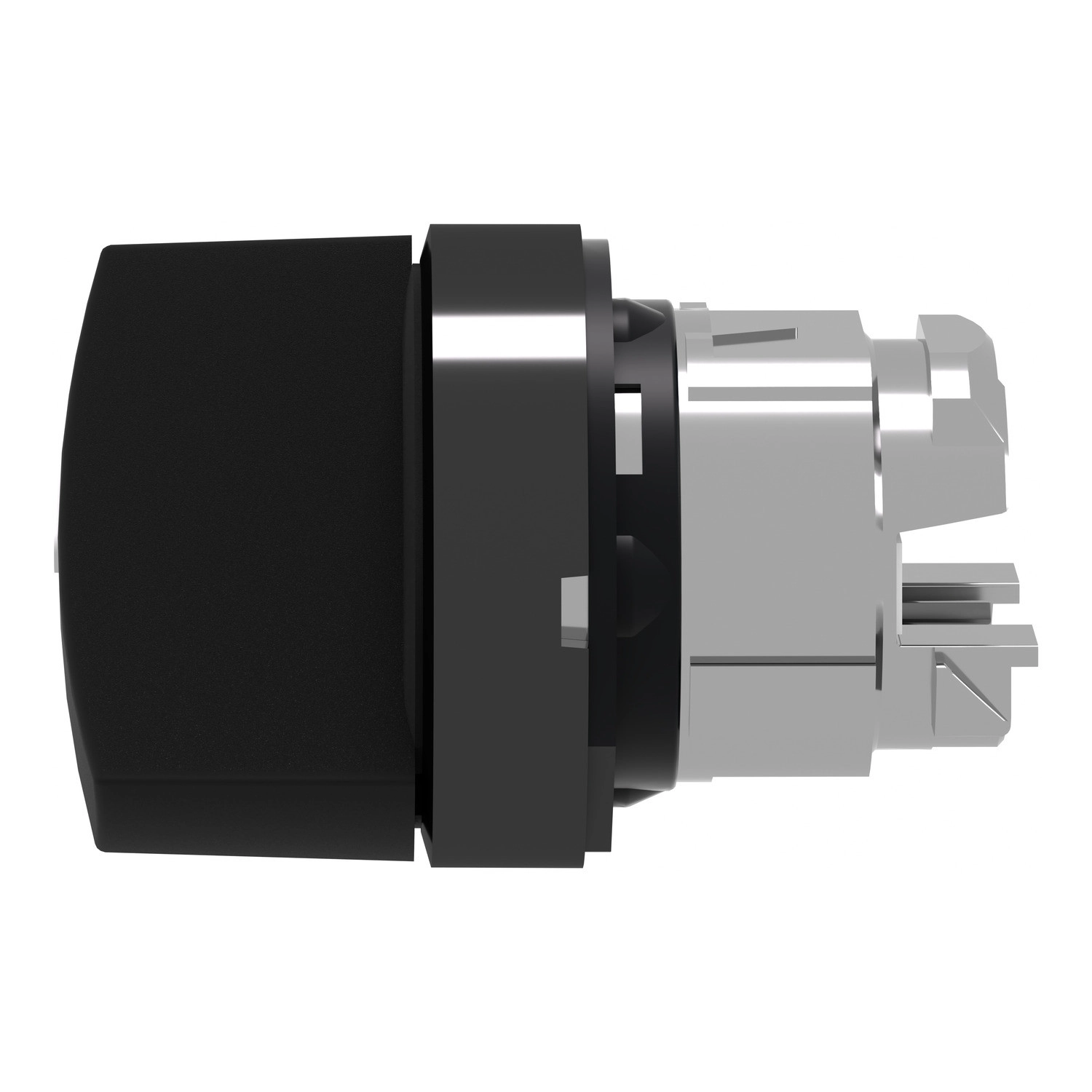

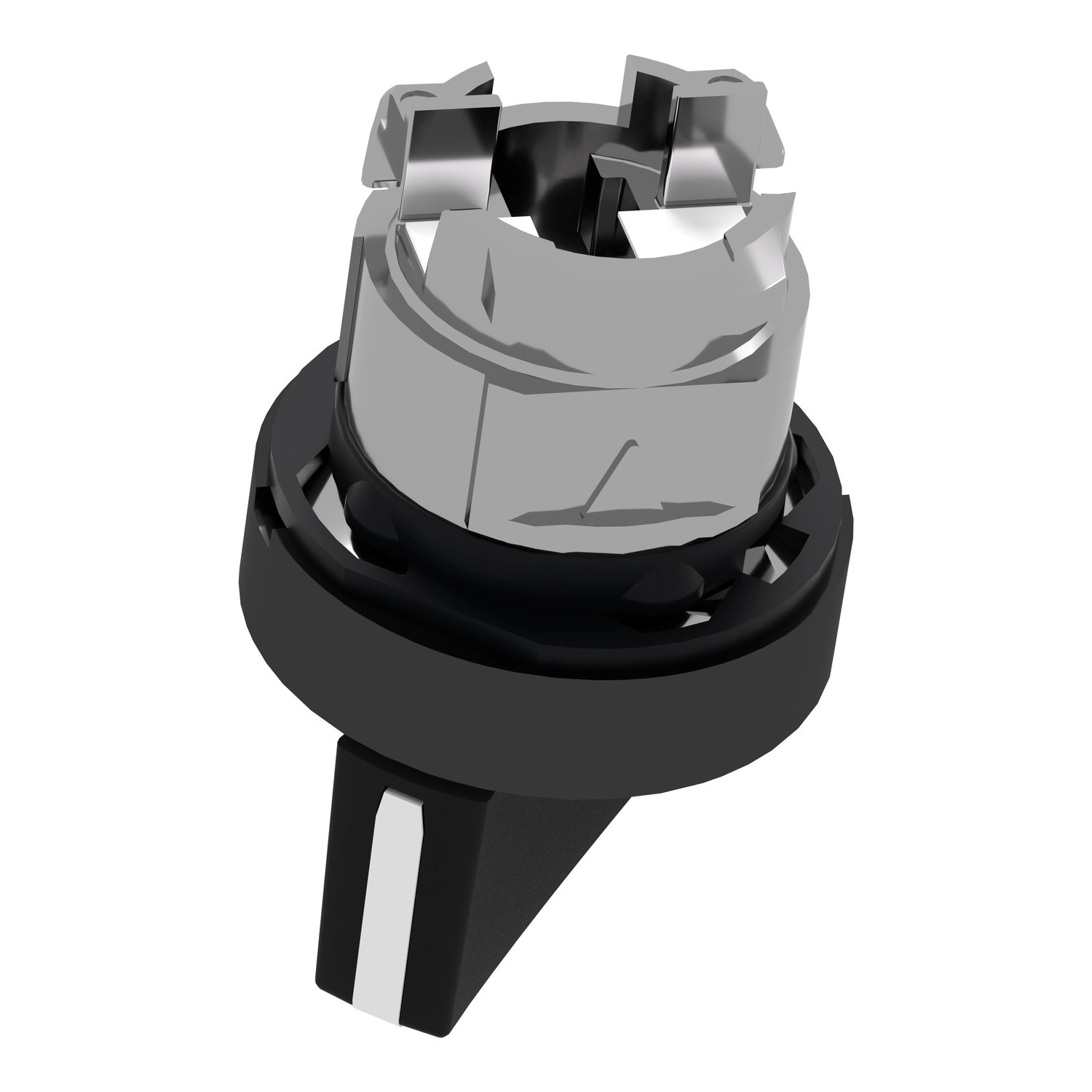

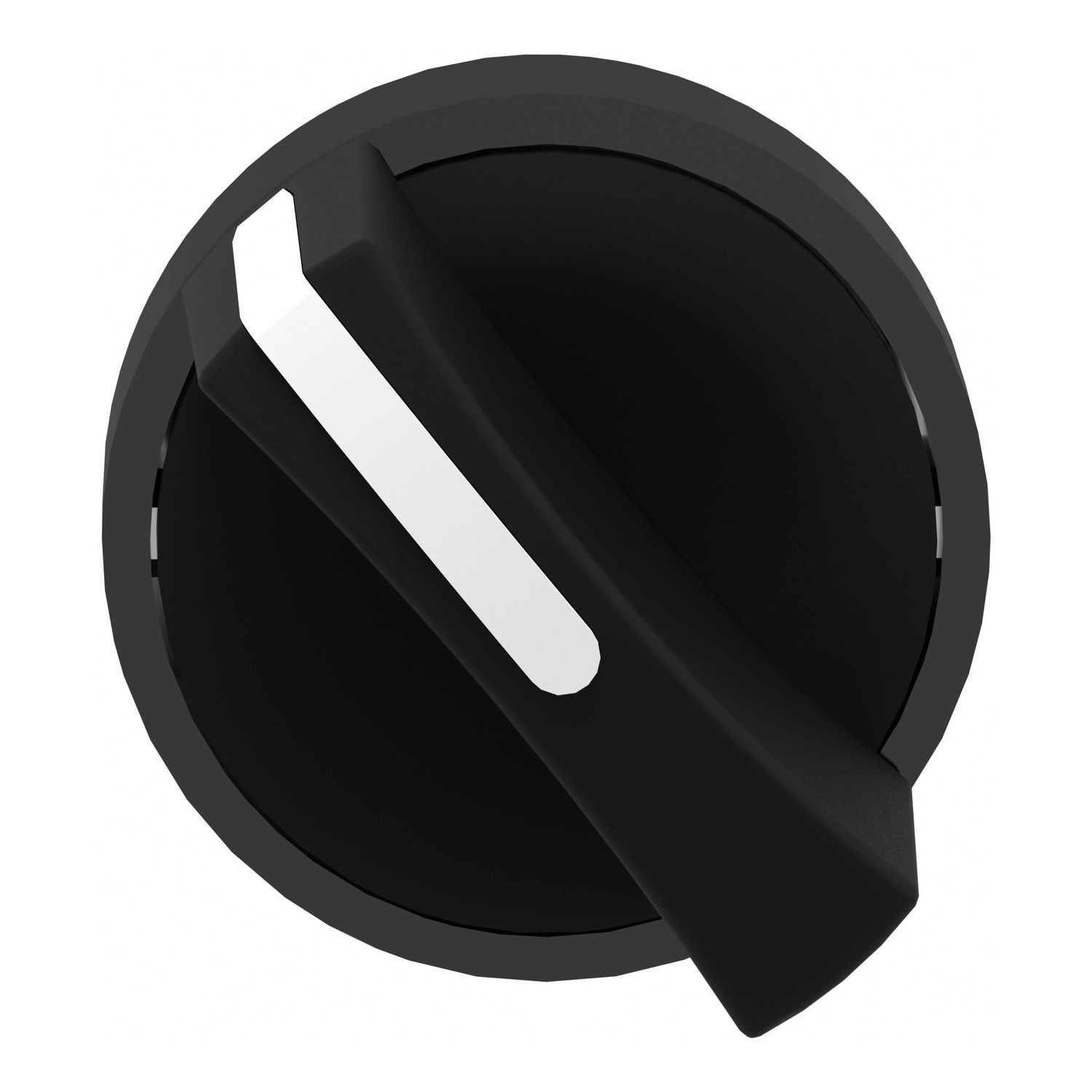

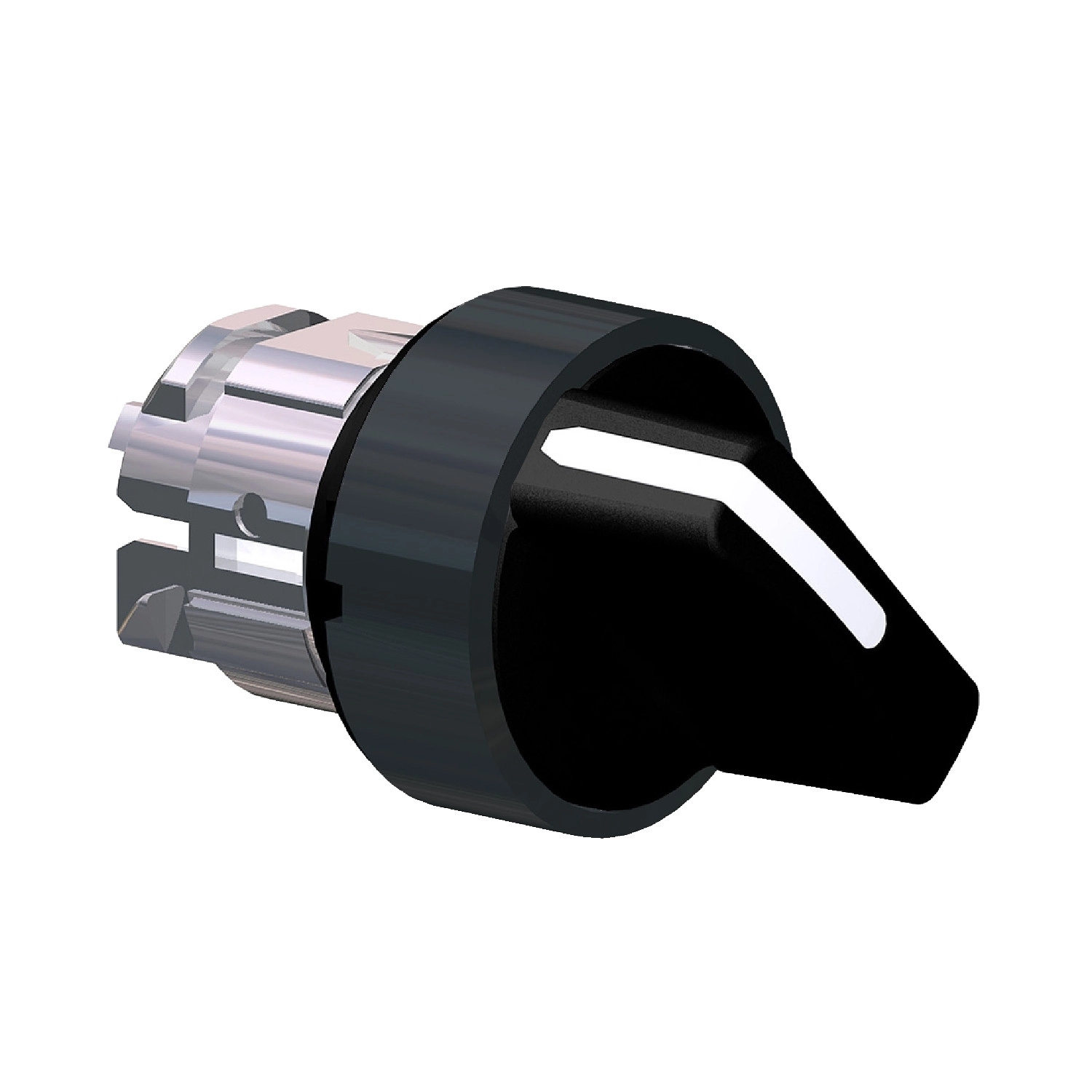

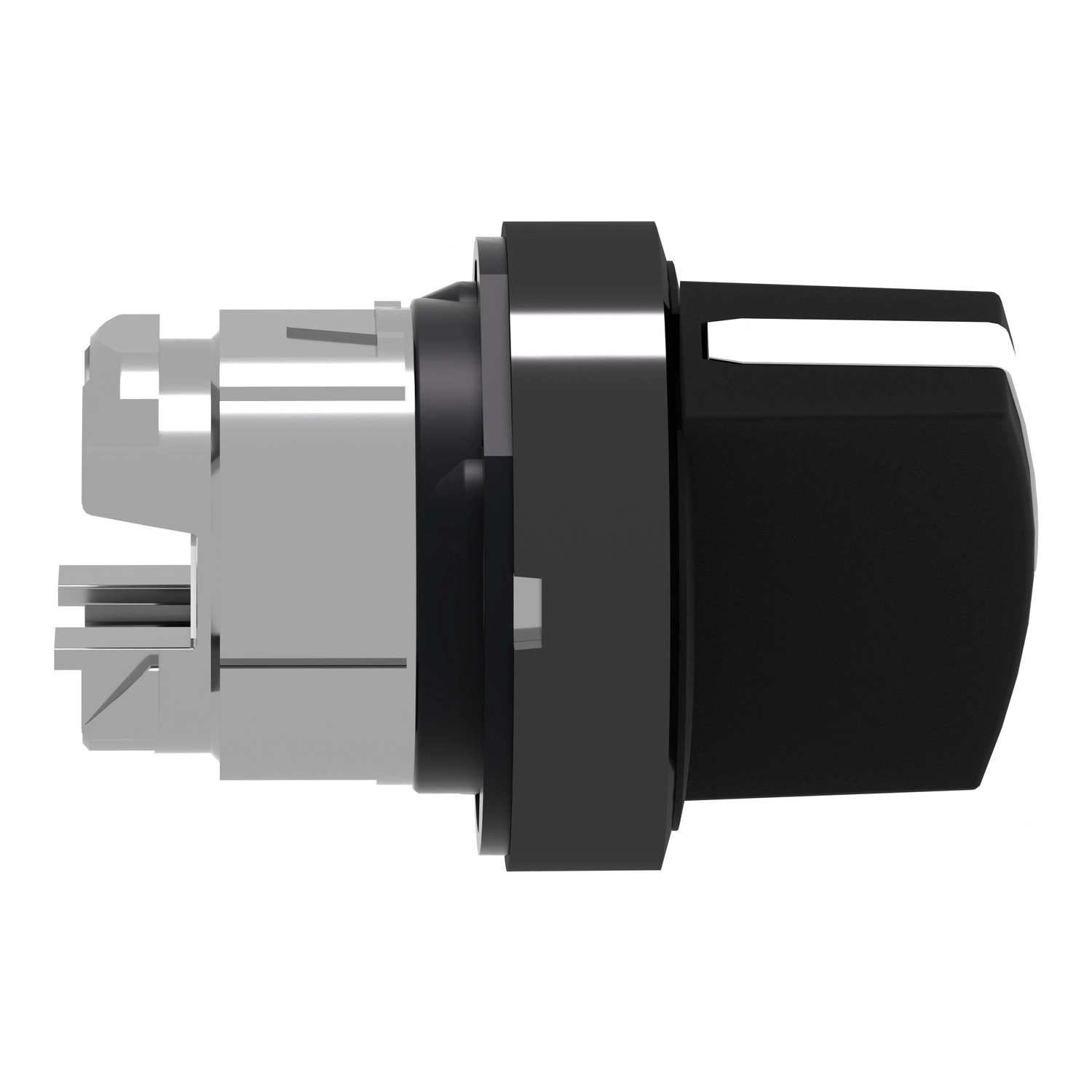

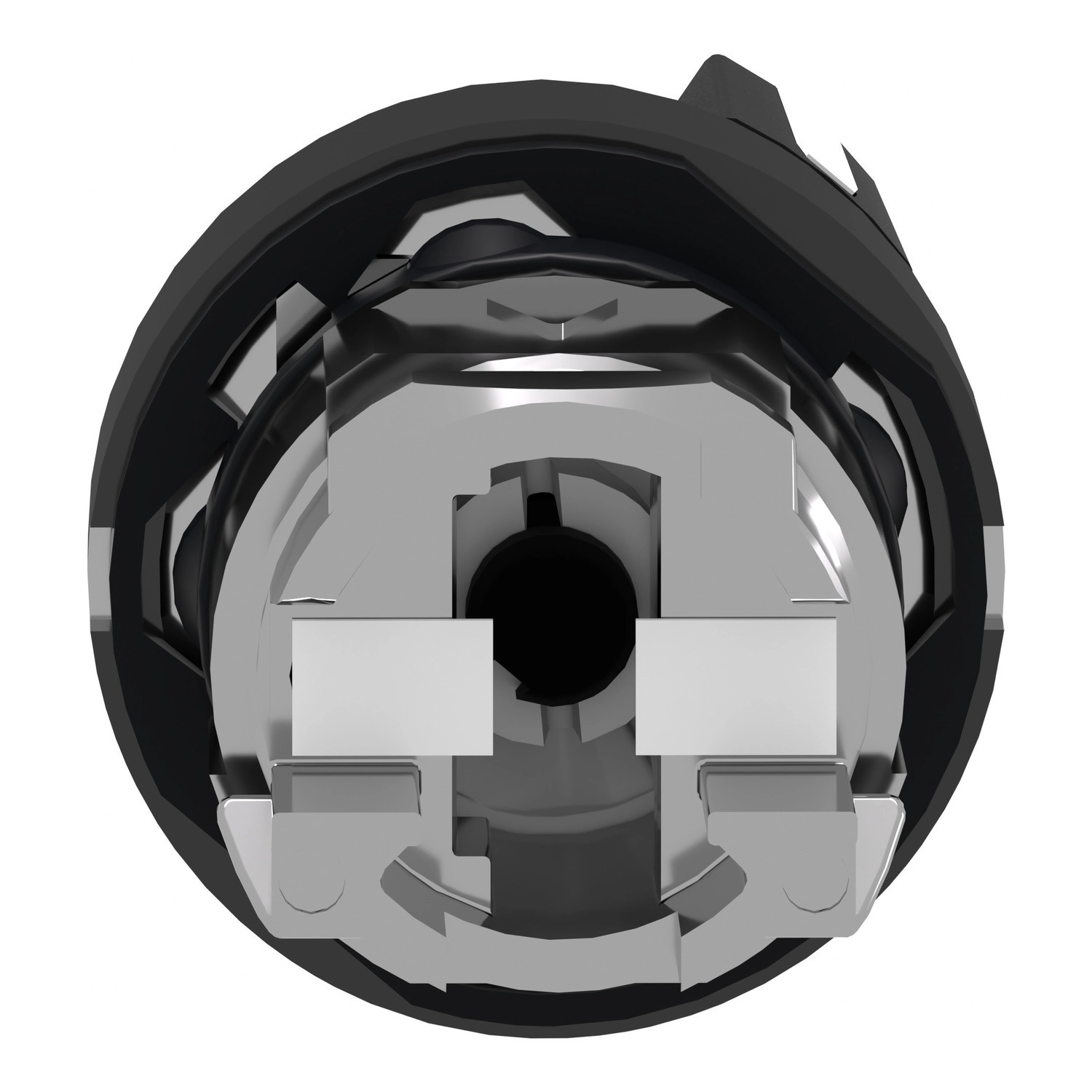

A Schneider Electric Harmony XB4 termékcsalád ZB4BD27 típusú, fekete fém választókapcsoló feje kiváló minőségű, professzionális ipari kapcsolóelem, amely megbízható működést biztosít a legkülönbözőbb alkalmazási területeken. A 22 mm-es szabványos szerelőnyílásba illeszkedő kapcsolófej fekete standard fogantyúval és fekete fém kerettel rendelkezik, amely elegáns, egységes megjelenést biztosít a vezérlőpanelek kialakításakor.
A ZB4BD27 választókapcsoló fej 2 pozíciós, stay put (önmegtartó) kivitelben készül, ami azt jelenti, hogy a kapcsoló a beállított pozícióban marad mindaddig, amíg azt manuálisan nem változtatják meg. A 90°-os elfordulási szöggel rendelkező kapcsoló rugalmas felhasználást tesz lehetővé különböző vezérlési feladatokban. Kialakításából adódóan ideális választás olyan alkalmazásokhoz, ahol fontos a kapcsolási állapot vizuális visszajelzése és a véletlenszerű állapotváltozás elkerülése.
A Schneider Electric Harmony XB4 sorozat ezen eleme kiemelkedő műszaki paraméterekkel rendelkezik. Az IP védettségi besorolása IP67, IP69 és IP69K, ami kivételes védelmet biztosít por és nedvesség ellen még nagynyomású vízsugárral szemben is (7000000 Pa nyomás 55 °C-on, 0,1 m távolságból). A NEMA szabvány szerint NEMA 13 és NEMA 4X besorolással rendelkezik, míg az ütésállósága IK06 szintű az IEC 50102 szerint. Ezek a tulajdonságok különösen értékessé teszik olyan ipari környezetben, ahol a kapcsolóelemeknek extrém körülményekkel kell szembenézniük. Mechanikai élettartama kiemelkedő: 1000000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál.
A termék -40...+70 °C közötti környezeti hőmérsékleten üzemeltethető, így szélsőséges időjárási viszonyok között is megbízhatóan működik. Méretei kompaktak: 29 mm széles, 29 mm magas és 44 mm mély, ami lehetővé teszi a helytakarékos beépítést. A ZB4BD27 kapcsolófej számos nemzetközi szabványnak megfelel, többek között IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508 és más kulcsfontosságú ipari előírásoknak. Rendelkezik továbbá több nemzetközi minősítéssel, mint például CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítvánnyal, ami biztosítja a termék globális alkalmazhatóságát. Vibrációval szembeni ellenállása 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően, így a legmostohább ipari környezetben is helytáll.
Schneider Electric Harmony XB4 - ZB4BD27 műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Típus: Választókapcsoló fej
Rövid terméknév: ZB4
Előlapi anyag: Fekete fém
Szerelési átmérő: 22 mm
Fejkialakítás: Standard
Jelzőegység fej alakja: Kerek
Működtetés típusa: Stay put (önmegtartó)
Működtető profil: Fekete standard fogantyú
Pozíció információ: 2 pozíció 90°
Méretadatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 44 mm
Mechanikai jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód:
C3 - max. 6 érintkező egyes blokkok használatával előlapi szereléshez
C4 - max. 6 érintkező egyes és dupla blokkok használatával előlapi szereléshez
C5 - max. 5 érintkező egyes blokkok használatával előlapi szereléshez
C6 - max. 5 érintkező egyes és dupla blokkok használatával előlapi szereléshez
C7 - max. 4 érintkező egyes blokkok használatával előlapi szereléshez
C8 - max. 4 érintkező egyes és dupla blokkok használatával előlapi szereléshez
C11 - max. 3 érintkező egyes blokkok használatával előlapi szereléshez
C15 - max. 1 érintkező egyes blokkok használatával előlapi szereléshez
Eszköz megjelenés: Alapelem
Környezeti adatok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítások: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Szerelési utasítások
Minimális áramköri lap vastagság: 1,6 mm / 0,06 in.
Kivágás átmérője: 22,4 mm ± 0,1 / 0,88 in. ± 0,004
Test/rögzítő gallér ZB4 BZ009 tájolása: ± 2°30' (kivéve az a és b jelölésű kivágásokat).
ZBZ 006 csavarok meghúzási nyomatéka: 0,6 N.m (5,3 lbf.in) max.
