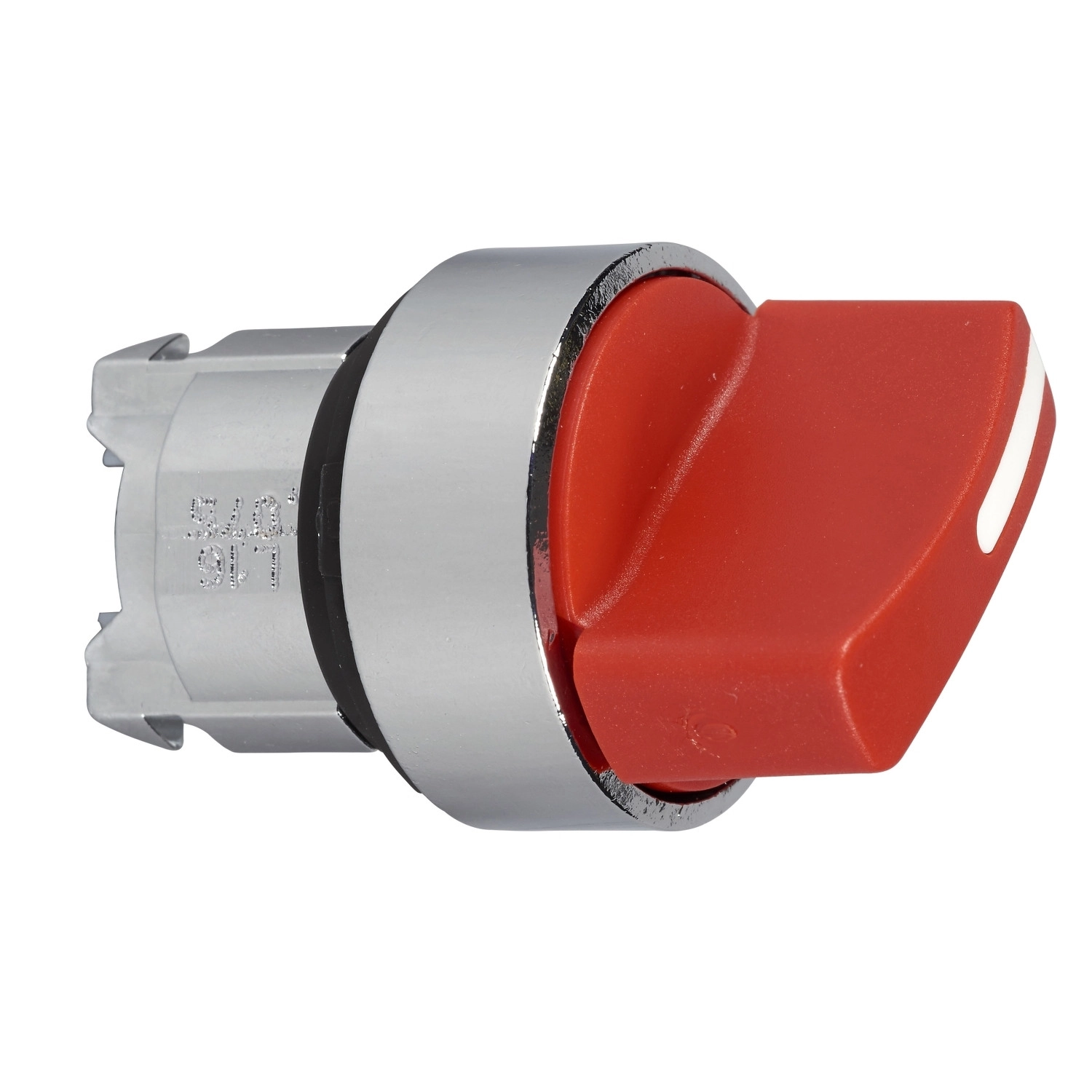

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BD204 választókapcsoló fej egy kiváló minőségű ipari kapcsolóelem, amely megbízhatóságával és tartósságával emelkedik ki a piacon. Ez a prémium kivitelű, piros standard fogantyúval ellátott választókapcsoló fej 22 mm-es szabványos szerelőnyílásba illeszthető, és két kapcsolási pozícióval rendelkezik.
A ZB4BD204 választókapcsoló fej a Harmony XB4 termékcsalád részeként a Schneider Electric minőségi ipari kapcsolóelemeinek kiemelkedő darabja. A termék króm bevonatú fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem jelentősen növeli a kapcsoló élettartamát és ellenálló képességét is a zord ipari környezetben. A piros standard fogantyú kialakítása lehetővé teszi a könnyű, de határozott kapcsolást, a 90°-os elfordítási szög pedig egyértelmű visszajelzést ad a kezelőnek a választott pozícióról. A "stay put" funkciónak köszönhetően a kapcsoló a választott pozícióban marad a következő beavatkozásig.
Műszaki szempontból a ZB4BD204 választókapcsoló fej kiemelkedő paraméterekkel rendelkezik. A termék 1 millió kapcsolási ciklust képes teljesíteni, ami rendkívüli mechanikai tartósságot jelent az ipari alkalmazások során. A kapcsolófej IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ez a magas fokú védettség lehetővé teszi a használatát olyan környezetben is, ahol por, nedvesség vagy akár nagynyomású vízsugár is előfordulhat - a termék ellenáll akár 7000000 Pa nyomású, 55°C-os vízsugárnak is 0,1 méteres távolságból. Ütésállósága IK06 fokozatú az IEC 50102 szabvány szerint. A kapcsoló kivételes rezgésállósággal is rendelkezik, képes ellenállni 5 gn nagyságú rezgésnek 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, továbbá akár 30 gn (18 ms) vagy 50 gn (11 ms) nagyságú félszinuszos gyorsulásnak is az IEC 60068-2-27 szerint.
A ZB4BD204 választókapcsoló fej méreteiben is kompakt: 29 mm széles, 29 mm magas és 44 mm mély, ami lehetővé teszi a beépítését szűkös helyekre is. A termék rendkívül széles, -40°C-tól +70°C-ig terjedő hőmérséklettartományban használható, így szélsőséges környezeti feltételek között is megbízhatóan működik. A ZB4BD204 kompatibilis a különböző elektromos összeállítási kódokkal (C3, C4, C5, C6, C7, C8, C11, C15), ami rugalmas felhasználási lehetőségeket biztosít különböző számú és típusú érintkezőkkel.
A Schneider Electric ZB4BD204 választókapcsoló fej számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, DNV, BV, LROS (Lloyds hajózási regiszter) és UL listázással, valamint megfelel a legfontosabb ipari szabványoknak, mint az IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-1, UL 508, és a JIS C8201-1. Ezek a tanúsítványok garantálják, hogy a termék megfelel a legszigorúbb minőségi és biztonsági követelményeknek, így ideális választás kritikus ipari alkalmazásokhoz is.
Schneider Electric Harmony XB4 - ZB4BD204 -fém választókapcsoló fej, Ø22, 2 állású, piros műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómbevonatú fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Egységek oszthatatlan mennyisége: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Kitartó
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 2 állás 90°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 <6 érintkezőhöz egyedülálló blokkok használatával elölről szerelve
C4 <6 érintkezőhöz egyedülálló és dupla blokkok használatával elölről szerelve
C5 <5 érintkezőhöz egyedülálló blokkok használatával elölről szerelve
C6 <5 érintkezőhöz egyedülálló és dupla blokkok használatával elölről szerelve
C7 <4 érintkezőhöz egyedülálló blokkok használatával elölről szerelve
C8 <4 érintkezőhöz egyedülálló és dupla blokkok használatával elölről szerelve
C11 <3 érintkezőhöz egyedülálló blokkok használatával elölről szerelve
C15 <1 érintkezőhöz egyedülálló blokkok használatával elölről szerelve
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védelmi kezelés: TH
Környezeti hőmérséklet tárolás esetén: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettség: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Ellenállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
