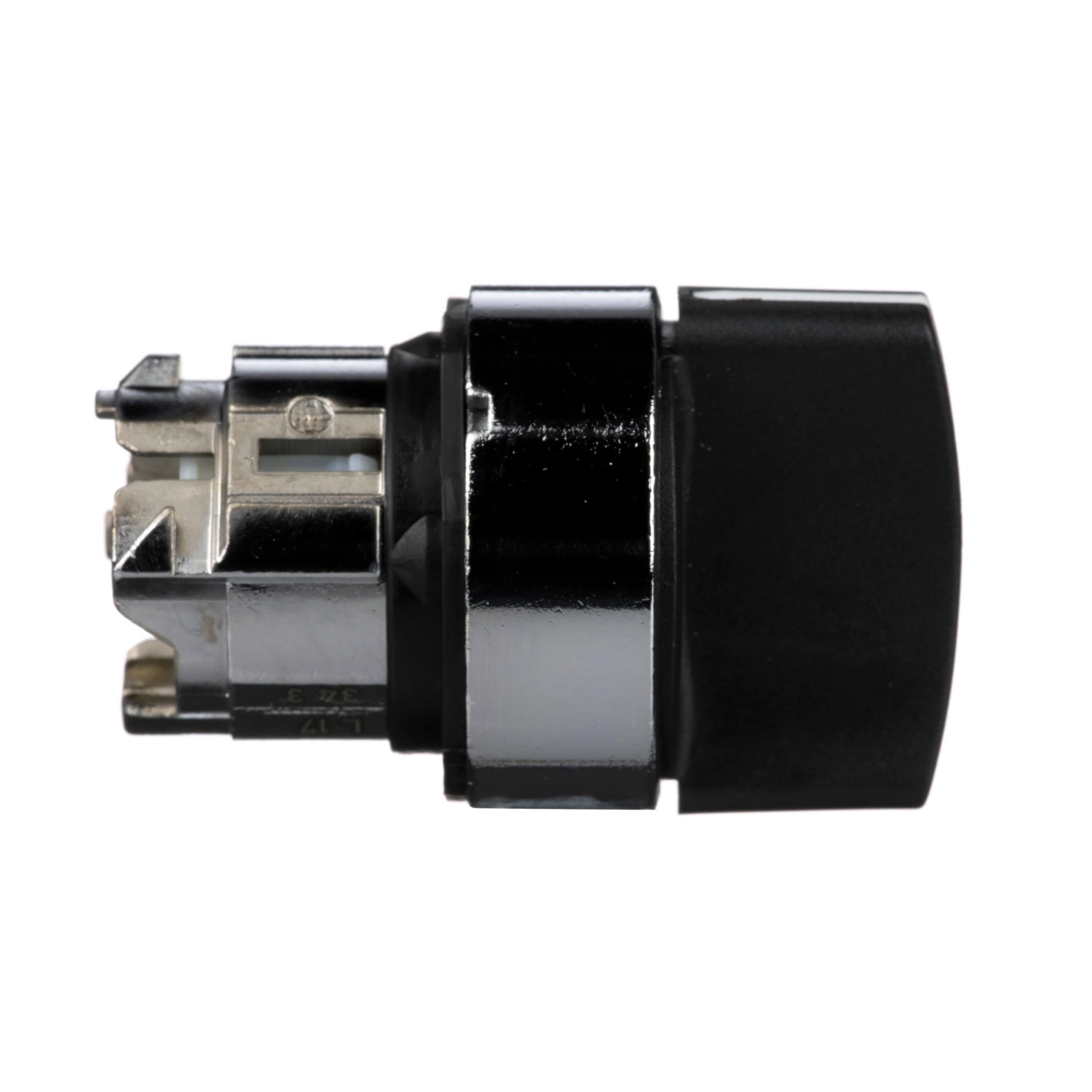

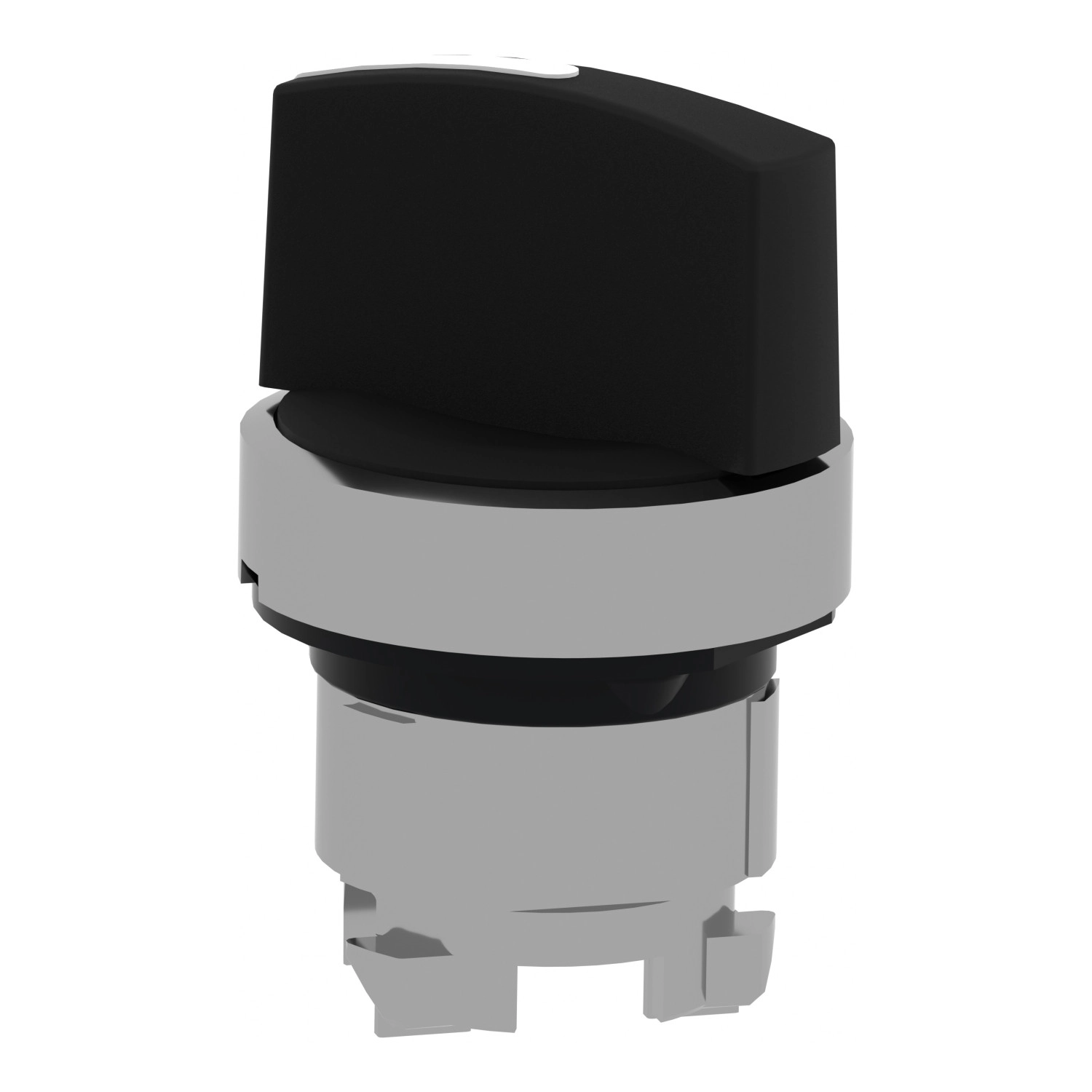

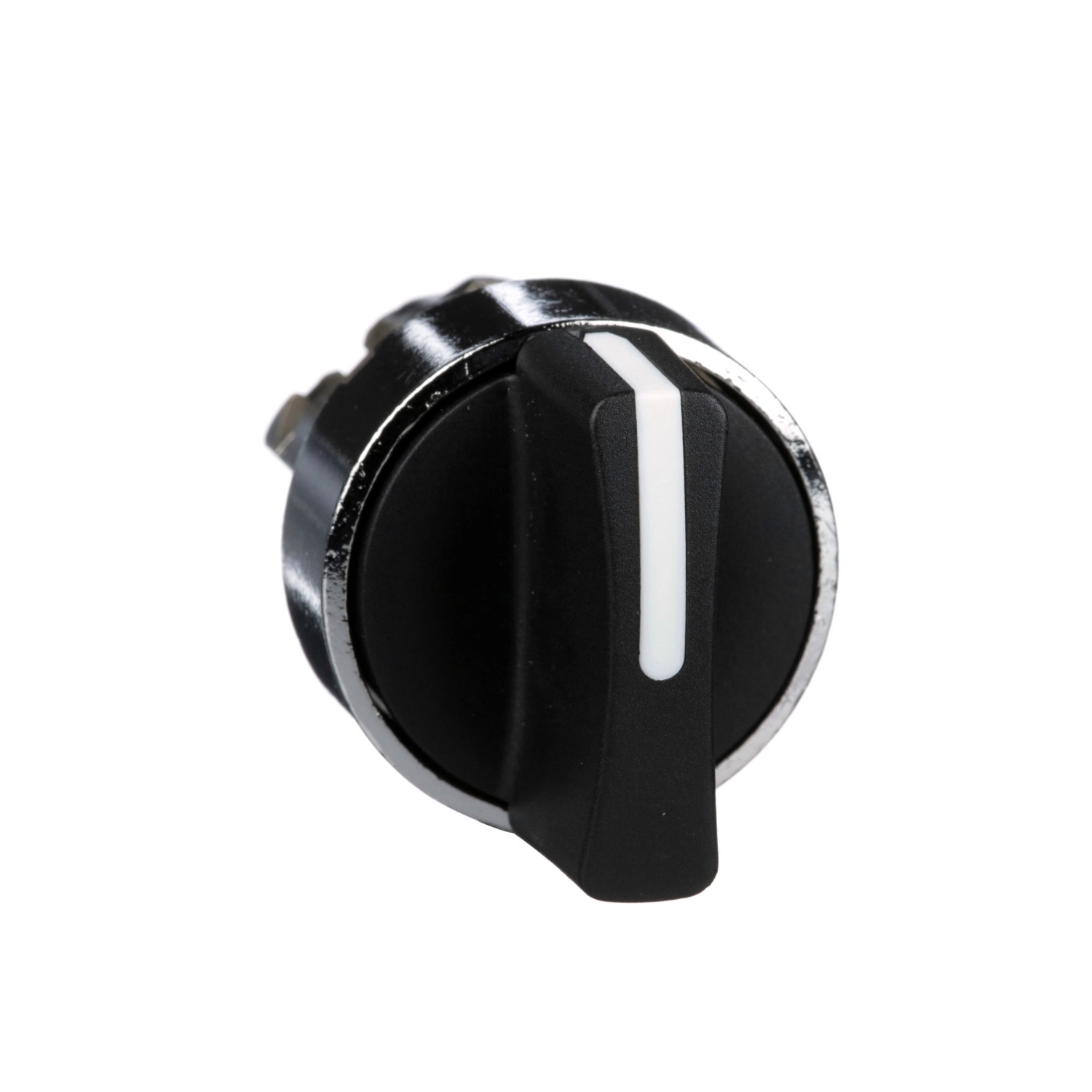

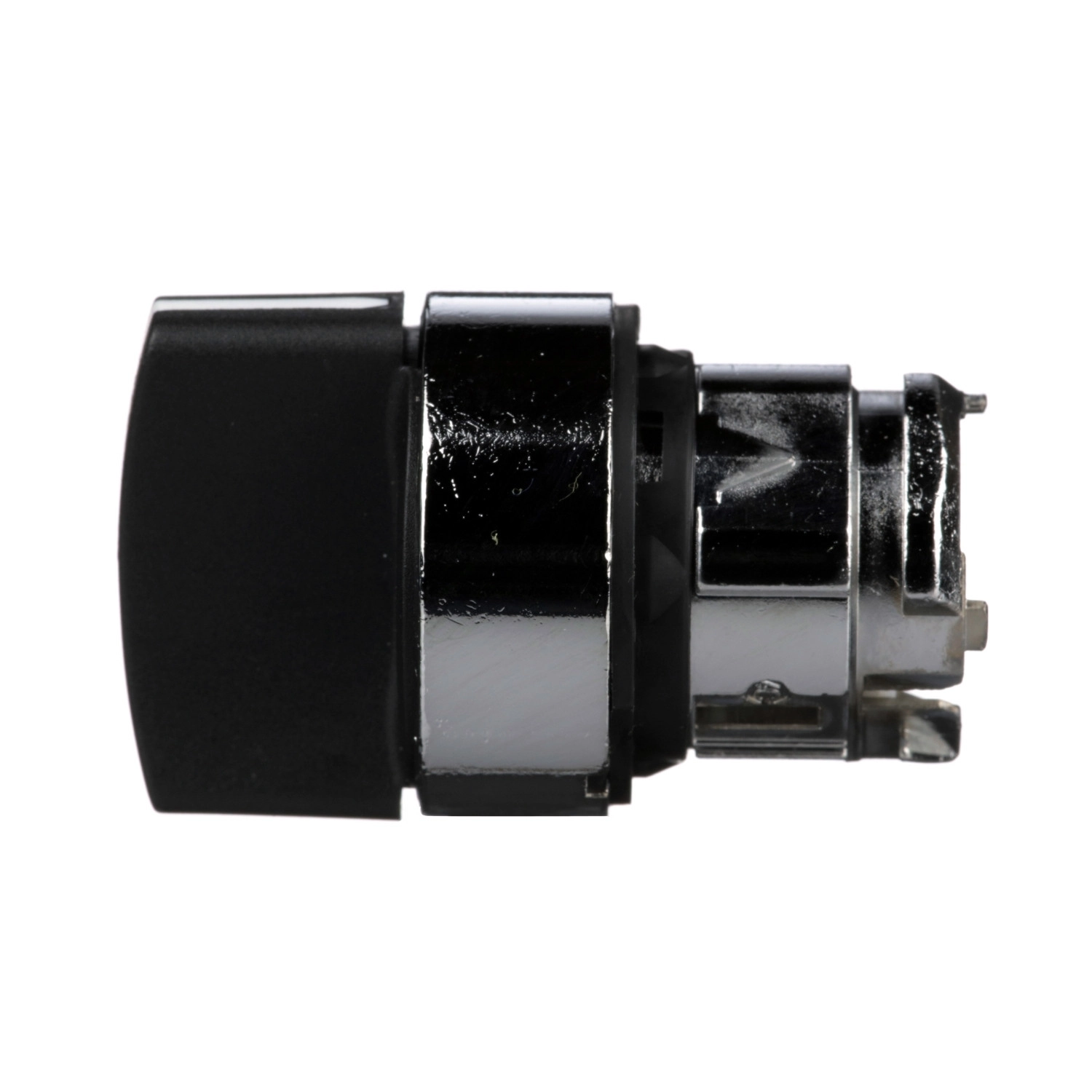

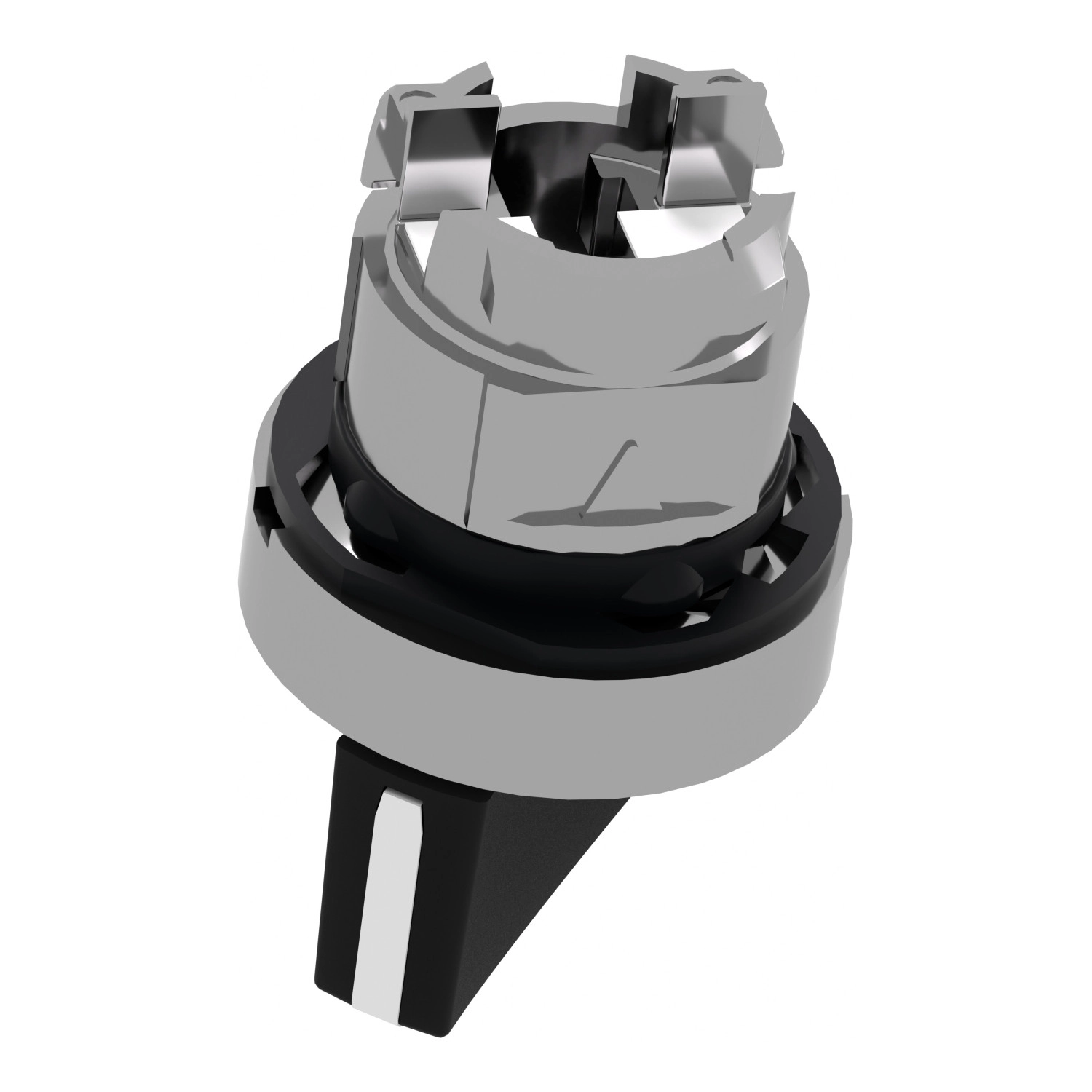

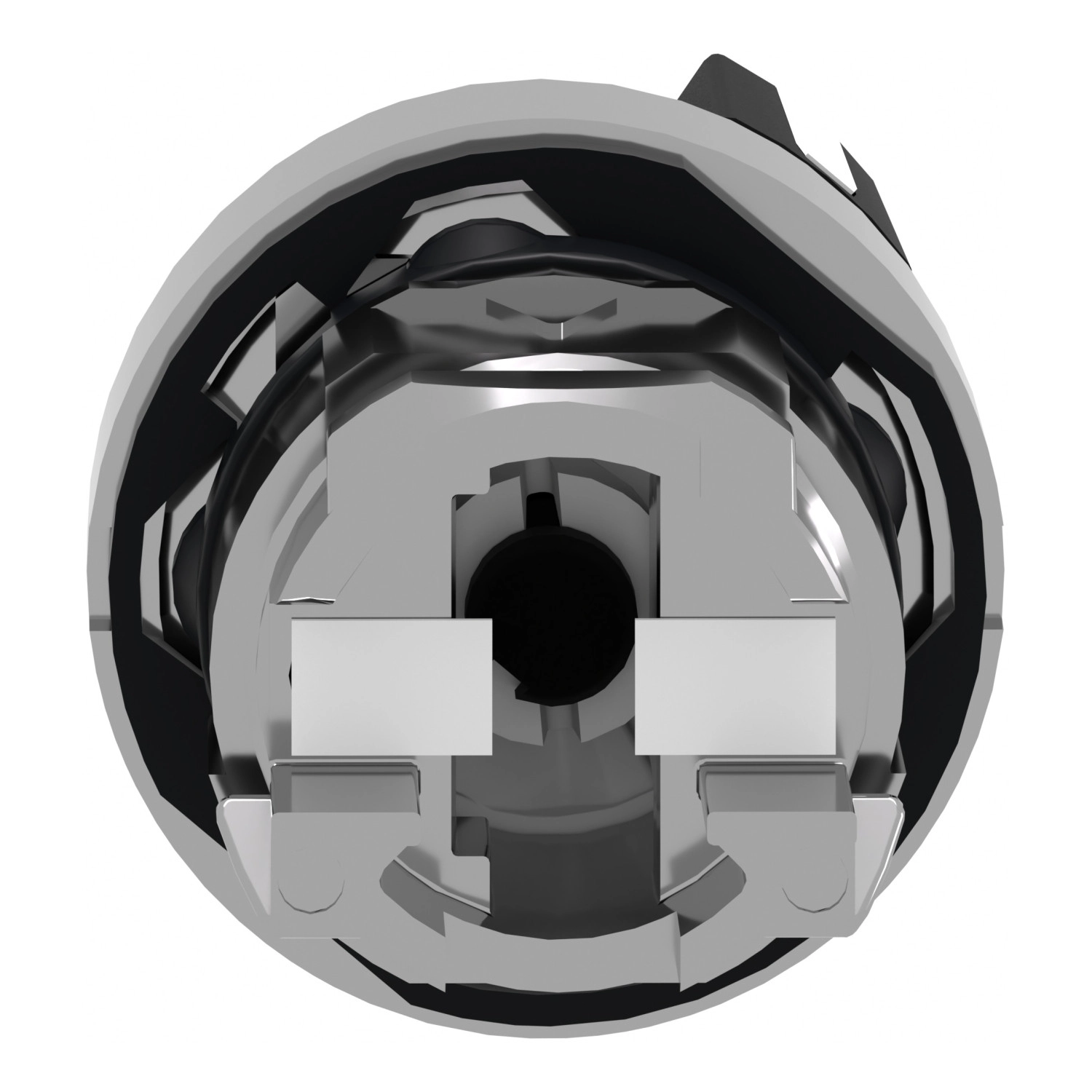

Schneider Electric Harmony XB4 - ZB4BD2 - fém választókapcsoló fej, Ø22, 2 állású, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB4BD2 egy 22 mm átmérőjű, fekete színű, standard választókapcsoló fej, amely kétállású (90°-os) kapcsolási funkcionalitást kínál. A kapcsoló alaphelyzet-tartó (stay put) kivitelű, ami azt jelenti, hogy az adott pozícióban marad a kapcsolás után, míg manuálisan át nem állítják a másik pozícióba. A fekete standard fogantyú ergonomikus kialakítású, könnyen és határozottan kezelhető, akár munkakesztyűben is. A termék krómozott fém kerettel rendelkezik, amely nem csak esztétikus megjelenést, hanem fokozott mechanikai védelmet is biztosít.
A ZB4BD2 választókapcsoló fej műszaki paraméterei kiemelkedőek. A termék rendkívül ellenálló a környezeti hatásokkal szemben, amit a magas IP védelmi besorolások is igazolnak: IP67, IP69 és IP69K, így tökéletesen védett por és víz behatolása ellen, valamint nagynyomású mosás ellen is 7000000 Pa nyomásig (55°C-on, 0,1 m távolságról). NEMA besorolása NEMA 13 és NEMA 4X, ütésállósága pedig IK06 az IEC 50102 szabvány szerint. Ezek a jellemzők ideálissá teszik a kapcsolót olyan környezetekben, ahol rendszeres tisztítás vagy mosás szükséges, például élelmiszeripari vagy gyógyszeripari alkalmazásokban. Mechanikai élettartama kiemelkedő, akár 1000000 kapcsolási ciklus.
A ZB4BD2 választókapcsoló fej különböző elektromos konfigurációkkal használható: C3-tól C8-ig, C11, C15 kódok szerint, ami lehetővé teszi a rugalmas alkalmazást különböző kontaktus-konfigurációkkal. A termék működési hőmérsékleti tartománya -40°C-től +70°C-ig terjed, ami alkalmassá teszi szélsőséges környezetben történő használatra is. A választókapcsoló számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, UL 508 szabványokat, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal.
A ZB4BD2 választókapcsoló fej rendkívül ellenálló a rezgésekkel szemben (5 gn, f=2-500 Hz az IEC 60068-2-6 szerint) és a mechanikai ütésekkel szemben is (30 gn 18 ms félszinusz gyorsulás vagy 50 gn 11 ms félszinusz gyorsulás az IEC 60068-2-27 szerint). A termék CAD méretei: szélesség 29 mm, magasság 29 mm, mélység 44 mm. A szerelési méretek és a panel kivágás részletei a termék dokumentációjában rendelkezésre állnak, ezzel is megkönnyítve a tervezést és beépítést. Az automatizálási és vezérlési rendszerek tervezőinek és kivitelezőinek ideális választás, mivel egyszerűen beépíthető és hosszú távon megbízható működést biztosít.
Schneider Electric Harmony XB4 - ZB4BD2 -fém választókapcsoló fej, Ø22, 2 állású, fekete műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Fej választókapcsolóhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típus: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Maradó állású
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 2 állás 90°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 <6 érintkező esetén egyes blokkok használatával, előlapi rögzítés
Elektromos összetétel kód: C4 <6 érintkező esetén egyes és dupla blokkok használatával, előlapi rögzítés
Elektromos összetétel kód: C5 <5 érintkező esetén egyes blokkok használatával, előlapi rögzítés
Elektromos összetétel kód: C6 <5 érintkező esetén egyes és dupla blokkok használatával, előlapi rögzítés
Elektromos összetétel kód: C7 <4 érintkező esetén egyes blokkok használatával, előlapi rögzítés
Elektromos összetétel kód: C8 <4 érintkező esetén egyes és dupla blokkok használatával, előlapi rögzítés
Elektromos összetétel kód: C11 <3 érintkező esetén egyes blokkok használatával, előlapi rögzítés
Elektromos összetétel kód: C15 <1 érintkező esetén egyes blokkok használatával, előlapi rögzítés
Eszköz bemutatás: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP védettségi fokozat: IP69
IP védettségi fokozat: IP69K
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz gyorsulás esetén az IEC 60068-2-27 szerint
