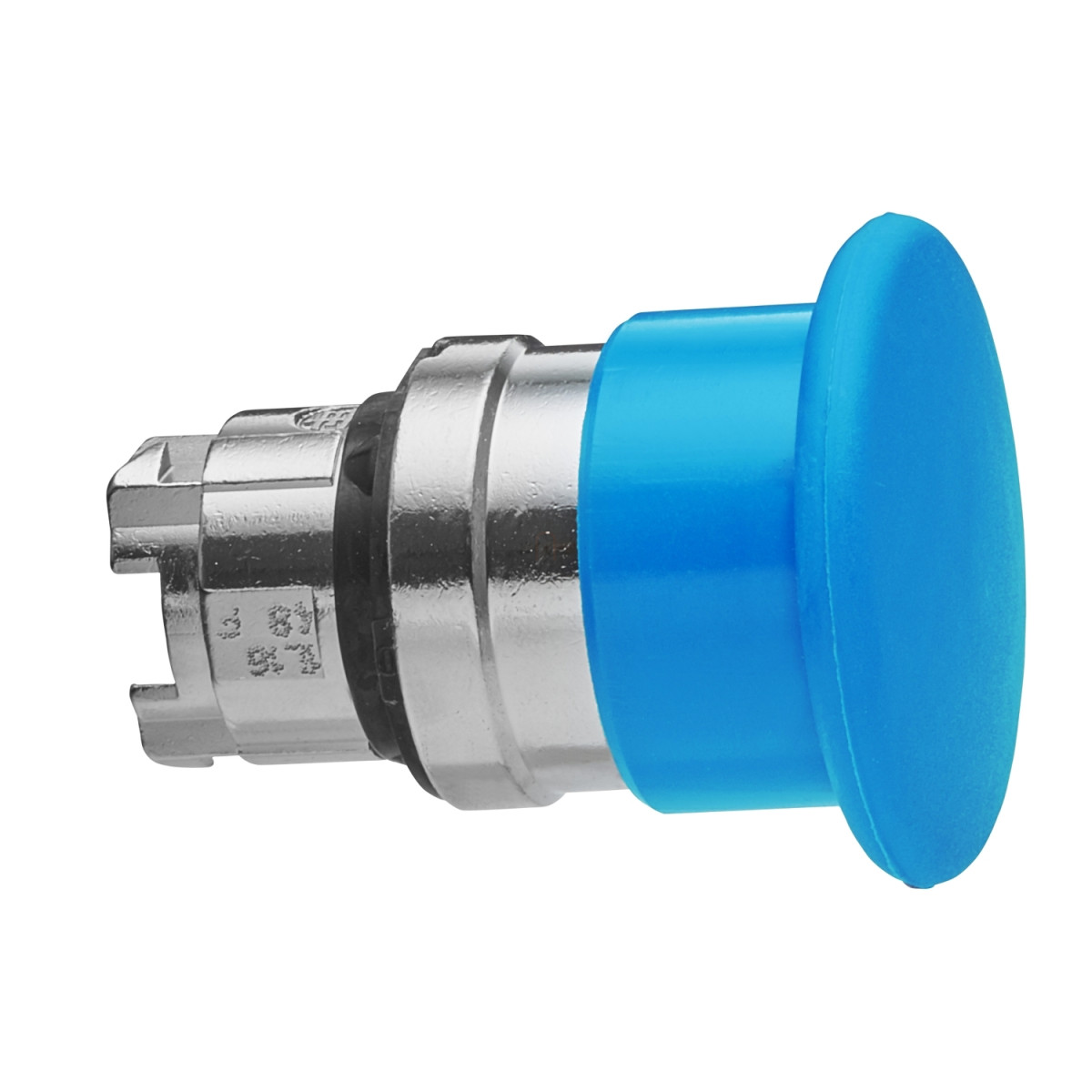

A Schneider Electric Harmony XB4 termékcsaládjába tartozó ZB4BC6 típusú kék gombafejű nyomógomb fej egy rendkívül megbízható és tartós ipari vezérlőelem, amely széles körben alkalmazható különböző automatizálási és vezérlési rendszerekben. Ez a nem világító, 40 mm átmérőjű gombafejjel rendelkező, krómozott fém keretű nyomógomb 22 mm-es szabványos furatba szerelhető, így tökéletesen kompatibilis a legtöbb ipari kapcsolószekrénnyel és vezérlőpanellel.
A ZB4BC6 nyomógomb kiváló műszaki paraméterekkel rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést még a legzordabb ipari környezetben is. A termék mechanikai élettartama lenyűgöző, akár 5 millió kapcsolási ciklust is kibír, ami kiemelkedő tartósságot biztosít intenzív használat mellett is. A rugós visszatérítésű működtetés egyszerű és megbízható kapcsolást tesz lehetővé. A nyomógomb fej alapértelmezett módon kék színű, jelölés nélküli, 40 mm-es gombafejjel rendelkezik, amely ergonomikus kialakításának köszönhetően kényelmesen használható. A krómozott fém keret nemcsak esztétikus megjelenést biztosít, hanem fokozza a termék tartósságát is.
A ZB4BC6 nyomógomb fej magas szintű védelmet biztosít a környezeti hatásokkal szemben. IP66, IP69 és IP69K védelmi osztályoknak felel meg az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljes mértékben védett a por és a nagynyomású vízsugár ellen. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék kiváló védelmi képességeinek. Az IK06 besorolás az IEC 50102 szabvány szerint megfelelő mechanikai ütésállóságot biztosít. A termék széles hőmérsékleti tartományban (-40°C és +70°C között) képes működni, ami alkalmassá teszi szélsőséges környezeti feltételek mellett történő használatra is. Az I. osztályú túlfeszültség kategória megfelelőséget az IEC 60536 szabvány biztosítja, a termék TH védőkezeléssel rendelkezik a környezeti hatások elleni még jobb védelem érdekében.
A Schneider Electric ZB4BC6 nyomógomb fej rendkívül sokoldalú termék az elektromos összeállítás tekintetében. Különböző kódoknak megfelelően konfigurálható: C1 kód esetén maximum 9 érintkező használható egyedülálló blokkok alkalmazásával, C2 kódnál maximum 9 érintkező egyedülálló és dupla blokkok használatával, C11 kód esetén maximum 3 érintkező egyedülálló blokkokkal, C15 kód esetén pedig maximum 1 érintkező egyedülálló blokk alkalmazásával. Ez a rugalmasság lehetővé teszi a termék alkalmazását különböző vezérlési és automatizálási feladatokhoz. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve a CSA C22.2 No 14, EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 508, EN/IEC 60947-5-1 és JIS C8201-1 szabványokat. Rendelkezik továbbá BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami igazolja a termék kiváló minőségét és megbízhatóságát.
Schneider Electric Harmony XB4 - ZB4BC6 -fém Ø40 gombafejű nyomógomb fej, Ø22, visszatérő, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Nem világító nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Króm bevonatú fém
Szerelési átmérő: 22 mm
Értékesítési egység: 1
Fejegység típusa: Normál
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Kék gombafej Ø 40 mm, jelölés nélküli
Sapka/működtető vagy lencse színe: Kék
Kiegészítő információk
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összetétel kód: C1 legfeljebb 9 érintkezőhöz egyedülálló blokkokkal előlapi szerelésnél
C2 legfeljebb 9 érintkezőhöz egyedülálló és dupla blokkokkal előlapi szerelésnél
C11 legfeljebb 3 érintkezőhöz egyedülálló blokkokkal előlapi szerelésnél
C15 legfeljebb 1 érintkezőhöz egyedülálló blokkokkal előlapi szerelésnél
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 508, EN/IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
