A Schneider Electric Harmony XB4 sorozatának ZB4BC4 jelzésű terméke egy kiváló minőségű, nem világított gombafejű nyomógomb fej, amely ipari és kereskedelmi alkalmazások széles körében használható. Ez a prémium minőségű, krómozott fémházas komponens tökéletes választás vezérlőpanelekhez és gépekhez, ahol a megbízhatóság és a hosszú élettartam elengedhetetlen követelmény.

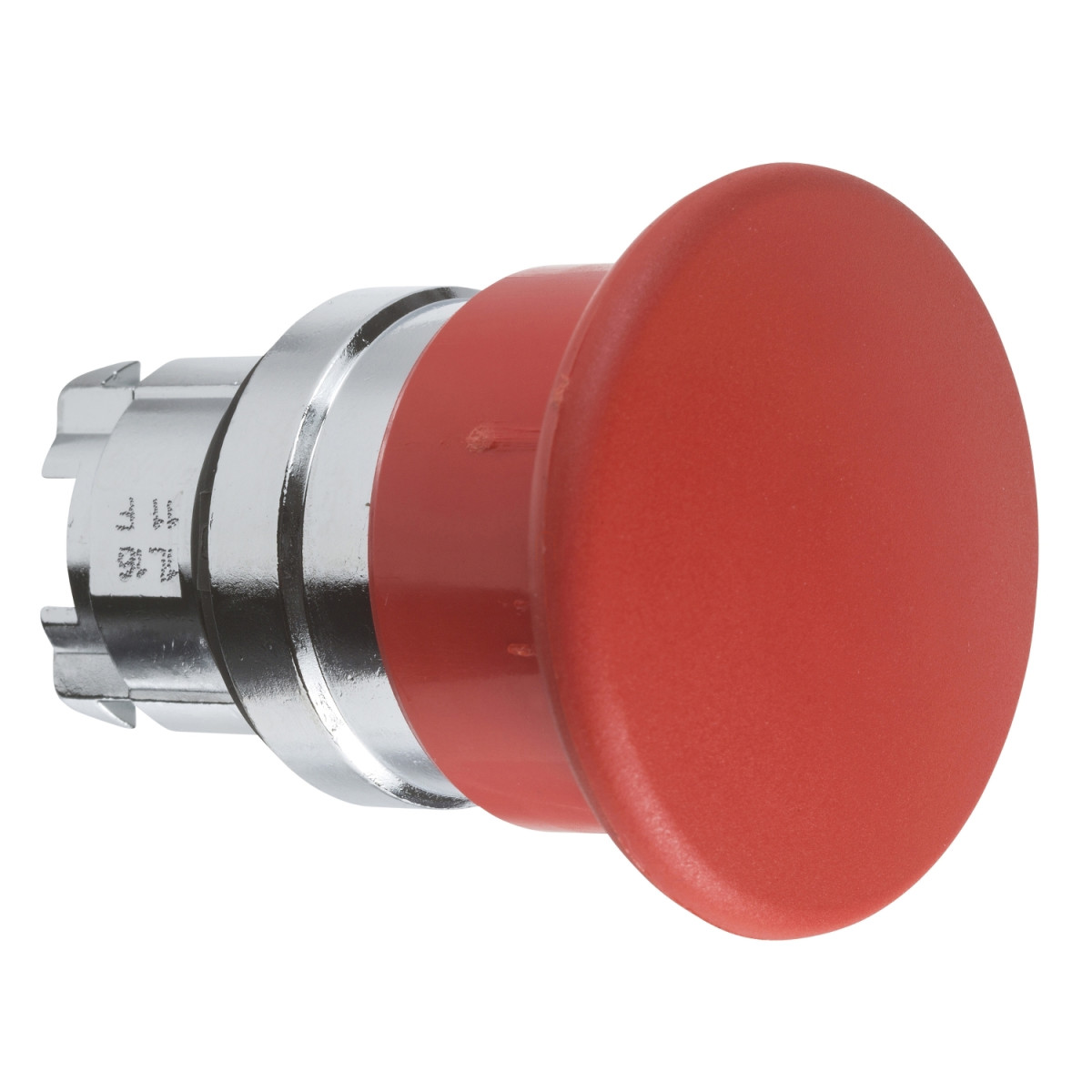

A ZB4BC4 egy 40 mm átmérőjű, piros színű, jelöletlen gombafejjel rendelkezik, amely kiváló láthatóságot és ergonomikus használatot biztosít. A rugós visszatérítésű működtetés lehetővé teszi a gyors és pontos kapcsolást, miközben a nyomógomb automatikusan visszatér alaphelyzetbe a nyomóerő megszűnése után. A 22 mm-es szabványos szerelési átmérőnek köszönhetően könnyen beépíthető különféle panelekbe és vezérlőegységekbe.
A ZB4BC4 nyomógomb fej kiemelkedő műszaki paraméterekkel büszkélkedhet. Az 5 millió működési ciklusra tervezett mechanikai tartósság hosszú távú, megbízható működést garantál még intenzív használat mellett is. A terméket különféle elektromos kapcsolódási lehetőségekkel tervezték: C1 kódú elektromos összeállítás esetén legfeljebb 9 érintkező használható egyszeres blokkok alkalmazásával, C2 kódú elektromos összeállítás esetén legfeljebb 9 érintkező használható egyszeres és dupla blokkok kombinációjával, C11 kódú elektromos összeállítás esetén legfeljebb 3 érintkező használható egyszeres blokkokkal, míg a C15 kód legfeljebb 1 érintkező használatát teszi lehetővé egyszeres blokkokkal. Ezek a rugalmas konfigurációs lehetőségek lehetővé teszik, hogy a felhasználó az adott alkalmazáshoz legjobban illeszkedő elektromos kapcsolási megoldást választhassa.
A ZB4BC4 nyomógomb kivételes védelmi szintekkel rendelkezik a kedvezőtlen környezeti hatások ellen. Az IP66, IP69 és IP69K védettségi szintek biztosítják a por és víz elleni védelmet még nagynyomású mosás esetén is, ami ideálissá teszi élelmiszeripari, gyógyszeripari vagy más olyan környezetben történő alkalmazásra, ahol rendszeres tisztítás szükséges. A NEMA 13 és NEMA 4X besorolások további védelmet nyújtanak olaj, por, korrózió és erős vízsugár ellen. Az IK06 mechanikai ütésállósági besorolás garantálja a tartósságot még nehéz ipari körülmények között is. A termék -40°C és +70°C közötti széles hőmérsékleti tartományban működtethető és tárolható, így szélsőséges környezeti feltételek mellett is megbízhatóan teljesít.
A ZB4BC4 nyomógomb fejhez tartozó szabványok és tanúsítványok széles köre – beleértve az EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1 és JIS C8201-1 szabványokat – biztosítja, hogy a termék megfelel a legszigorúbb nemzetközi biztonsági és minőségi követelményeknek. Emellett a BV, CSA, DNV, LROS és UL tanúsítványok bizonyítják a termék kiváló minőségét és megfelelőségét különböző iparági előírásoknak. A 5 gn rezgésállóság (f= 2…500 Hz) az IEC 60068-2-6 szerint, valamint a 30 gn és 50 gn ütésállóság az IEC 60068-2-27 szerint biztosítja, hogy a nyomógomb még vibrációnak vagy mechanikai sokknak kitett környezetben is megbízhatóan működjön.
Schneider Electric Harmony XB4 - ZB4BC4 -fém Ø40 gombafejű nyomógomb fej, Ø22, visszatérő, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej nem világított nyomógombhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Eladási mennyiség: 1
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérés

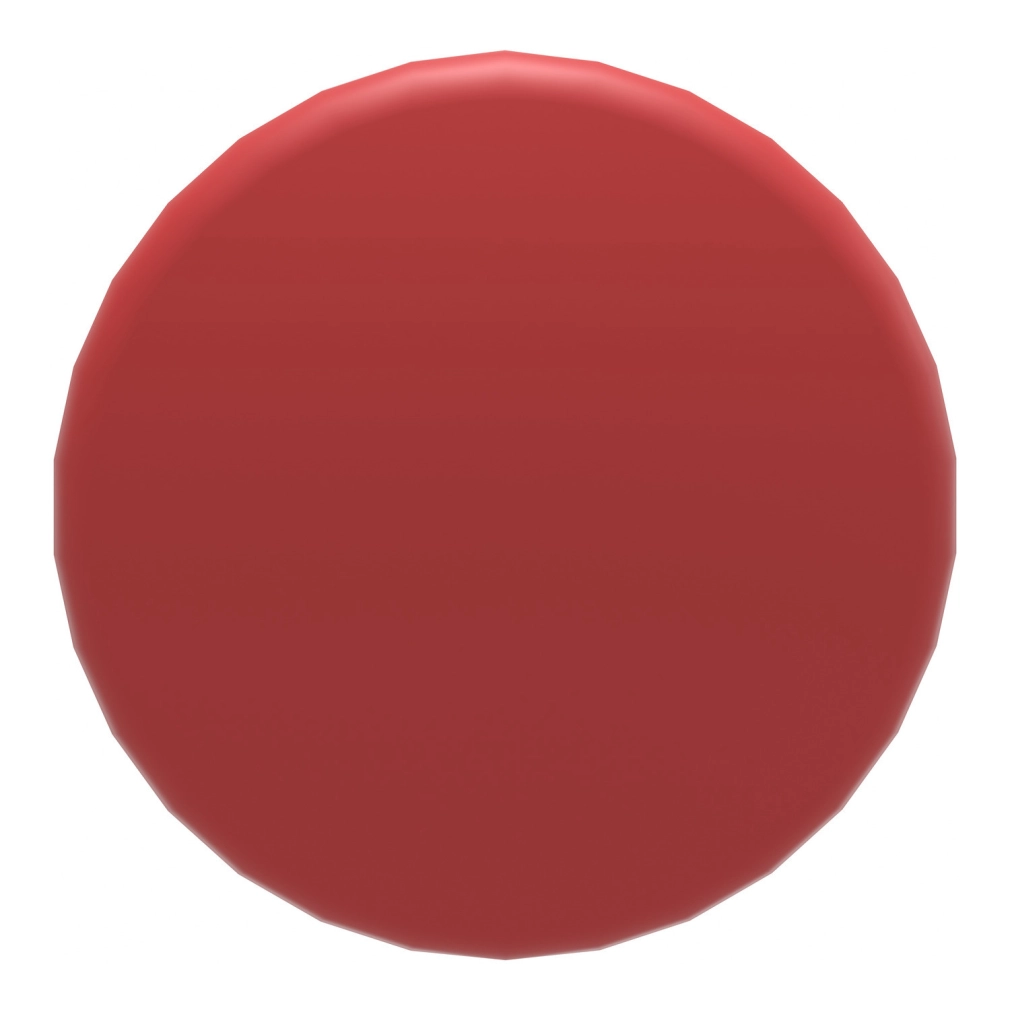

Működtető profil: Piros gombafej Ø 40 mm, jelölés nélkül
Kupak/működtető vagy lencse színe: Piros
Kiegészítő információk
CAD szélesség: 40 mm
CAD magasság: 40 mm
CAD mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összetétel kódja:
C1 <9 érintkezőhöz egyes blokkok használatával előlapra szerelve
C2 <9 érintkezőhöz egyes és dupla blokkok használatával előlapra szerelve
C11 <3 érintkezőhöz egyes blokkok használatával előlapra szerelve
C15 <1 érintkezőhöz egyes blokkok használatával előlapra szerelve
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat:
NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
EN/IEC 60947-5-4
CSA C22.2 No 14
JIS C8201-5-1
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-1
EN/IEC 60947-5-1
JIS C8201-1
Termék tanúsítványok:
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
