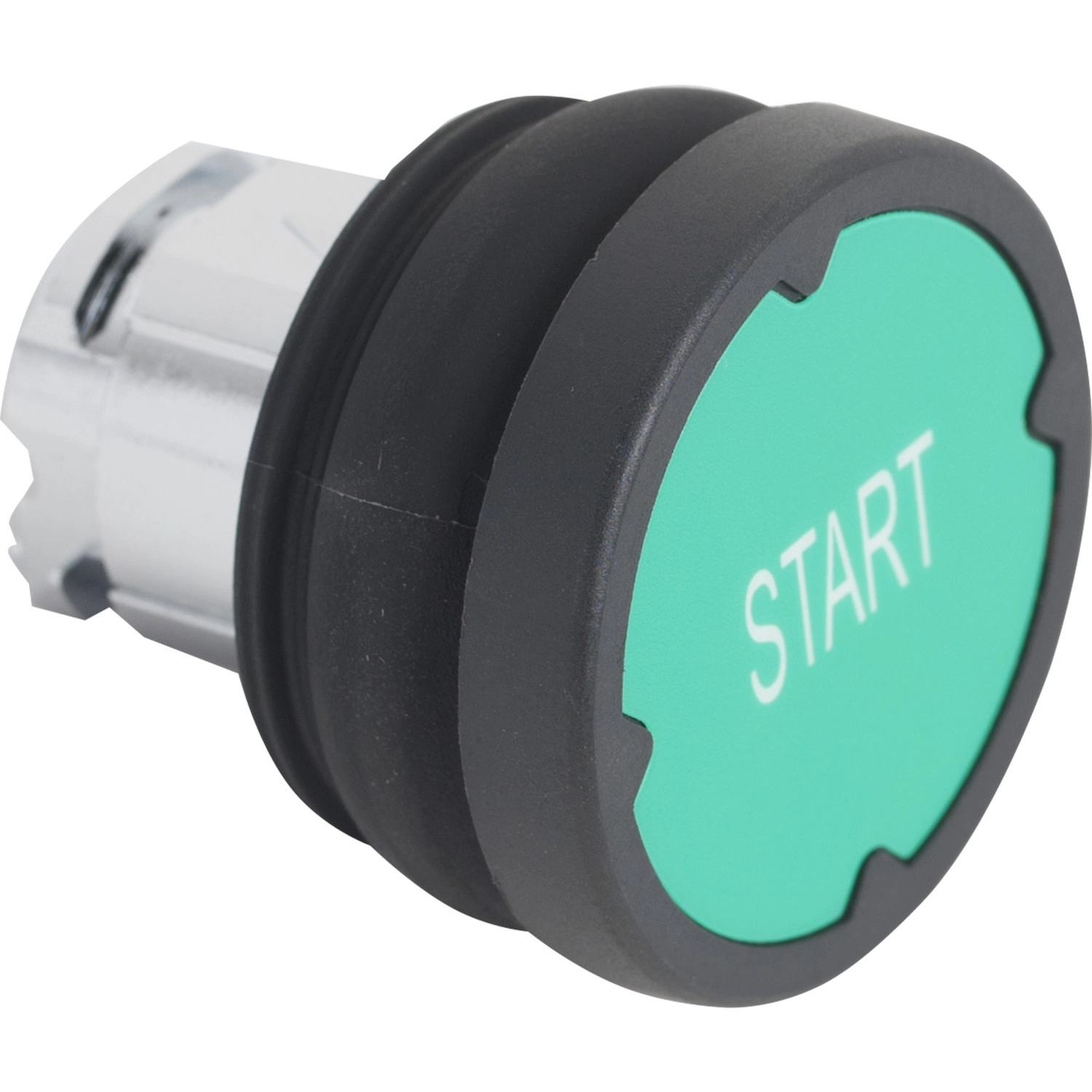

A Schneider Electric Harmony XB4 sorozatú ZB4BC38031 cikkszámú nyomógomb fej egy kimagasló minőségű, ipari környezetben használható vezérlőelem, amely kifejezetten a mostoha körülmények közötti alkalmazásra lett tervezve. Ez a zöld színű, "START" jelöléssel ellátott nyomógomb fej tökéletes választás ipari vezérlőpultokhoz, gépekhez és berendezésekhez, ahol a megbízhatóság és a tartósság alapvető követelmény.
A termék a Harmony XB4 termékcsalád tagja, amely a Schneider Electric prémium ipari vezérlőelemei közé tartozik. Ez a konkrét modell egy standard típusú nyomógomb fej, amely 22,5 mm-es szerelőnyílásba illeszthető, ezzel biztosítva a széles körű kompatibilitást a legtöbb ipari alkalmazással. A nyomógomb zöld színű, H031 típusú fehér "START" jelöléssel, amely egyértelműen jelzi a funkciót, fokozva a kezelői biztonságot és hatékonyságot.
A ZB4BC38031 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. A krómozott fém keret biztosítja a hosszú élettartamot és ellenállóképességet, miközben a nyomógomb rugós visszatérő működésű, ami a megnyomás után automatikus visszaállást biztosít. A gomb kialakítása lehetővé teszi a függőleges szerelést, illeszkedve a különböző vezérlőpanelek felépítéséhez. A nyomógomb fej méretei kompaktak - 37 mm teljes szélesség, 18,5 mm teljes magasság és 37 mm teljes mélység - így könnyen beépíthető szűkös helyekre is.
A termék kivételes mechanikai tartóssága lenyűgöző: akár 10.000.000 működési ciklust is kibír, ami rendkívüli megbízhatóságot jelent még a legintenzívebb ipari használat során is. A rezgésállósága 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 30 gn (időtartam = 18 ms) a fél szinusz hullám gyorsulásnak megfelelően az IEC 60068-2-27 szabvány szerint. Ezek a specifikációk biztosítják, hogy a nyomógomb megbízhatóan működjön még vibrációnak vagy ütéseknek kitett környezetben is.
A ZB4BC38031 nyomógomb fej IP védettsége kiemelkedő: IP66, IP69K, IP67 és IP69 védettségi szintekkel rendelkezik az IEC 60529 szabvány szerint, ami tökéletes védelmet nyújt por, víz, és nagynyomású vízsugár ellen. A termék ellenáll a nagynyomású mosásnak is (90 Pa 82,5 °C-on), így ideális választás élelmiszeripari, gyógyszeripari vagy más olyan környezetbe, ahol rendszeres nagynyomású tisztításra van szükség. A NEMA védettsége NEMA 4, NEMA 13 és NEMA 12 az UL 508 szabvány szerint, ami tovább erősíti a termék védettségét szélsőséges körülmények között is. Az IK06 ütésállósági fokozat az IEC 62262 szerint pedig megfelelő mechanikai védelmet biztosít.
A működési hőmérséklet-tartomány rendkívül széles, -40°C és +70°C között, míg tároláshoz -40°C és +85°C közötti hőmérséklet megengedett. Ez a kiemelkedő hőmérsékleti tartomány lehetővé teszi a termék használatát extrém hideg vagy meleg környezetben is, például kültéri ipari alkalmazásokban vagy magas hőmérsékletű gyártási környezetben. A termék elektroshock elleni védelmi osztálya Class I, az IEC 61140 szabvány szerint, ami megfelelő biztonságot nyújt a felhasználónak.
A nyomógomb különböző elektromos összetételű kódokkal használható: C1 (legfeljebb 9 érintkező egyszeres blokkok használatával elölről szerelve), C2 (legfeljebb 9 érintkező egyszeres és dupla blokkok használatával elölről szerelve), C11 (legfeljebb 3 érintkező egyszeres blokkok használatával elölről szerelve) és C15 (legfeljebb 1 érintkező egyszeres blokkok használatával elölről szerelve). Ez a változatos elektromos konfigurációs lehetőség számos alkalmazási területet tesz lehetővé, a legegyszerűbb vezérléstől a komplexebb rendszerekig.
Schneider Electric Harmony XB4 - ZB4BC38031 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Nyomógomb fej mostoha környezethez
Eszköz rövid neve: ZB4
Szín: Zöld, H031 típusú fehér START jelöléssel
Működtetés típusa: Rugós visszatérésű
Szerelés: Függőleges
Mechanikai jellemzők
Előlap anyaga: Krómozott fém
Fejforma: Kerek
Szerelési átmérő: 22,5 mm
Méretek (szélesség x magasság x mélység): 37 mm x 18,5 mm x 37 mm
Mechanikai élettartam: 10.000.000 ciklus
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás szerint az IEC 60068-2-27 szabványnak megfelelően
Környezeti jellemzők
Működési hőmérséklet: -40...+70 °C
Tárolási hőmérséklet: -40...+85 °C
IP védettségi fokozat: IP66, IP69K, IP67, IP69 az IEC 60529 szerint
NEMA védettség: NEMA 4, NEMA 13, NEMA 12 az UL 508 szerint
Nagynyomású mosóval szembeni ellenállás: 90 Pa 82,5 °C-on
IK védettségi fokozat: IK06 az IEC 62262 szerint
Elektromos jellemzők
Elektromos érintésvédelmi osztály: I. osztály az IEC 61140 szerint
Elektromos kompozíciós kód: C1 (<9 érintkező egyszeres blokkok használatával elölről szerelve), C2 (<9 érintkező egyszeres és dupla blokkok használatával elölről szerelve), C11 (<3 érintkező egyszeres blokkok használatával elölről szerelve), C15 (<1 érintkező egyszeres blokkok használatával elölről szerelve)
Tanúsítványok és megfelelőség
Szabványok: IEC 60947-5-1, IEC 60947-1, CSA C22.2, UL 508
Terméktanúsítványok: CE, CSA, UL
