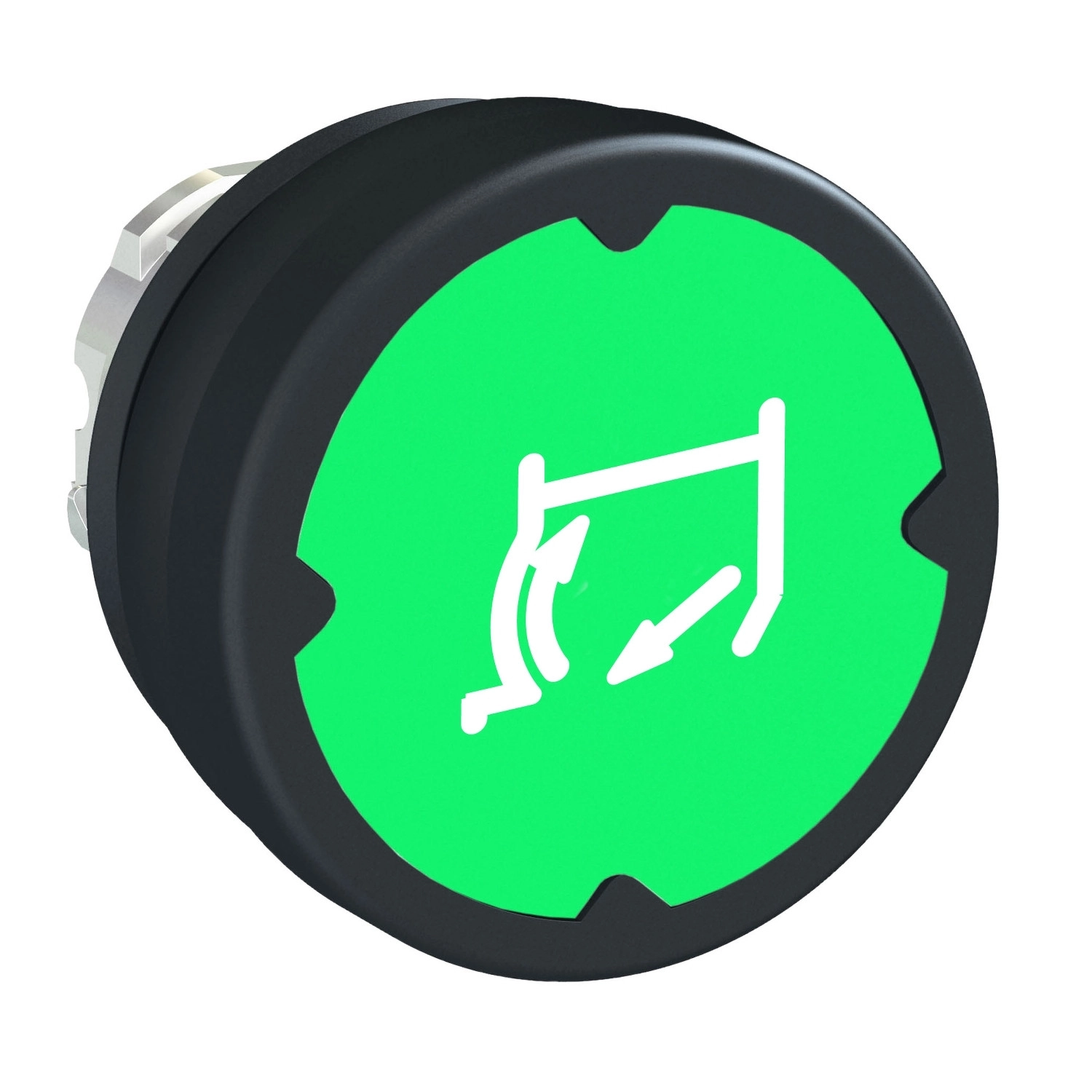

A Schneider Electric Harmony XB4 termékcsalád ZB4BC38013RA típusú nyomógombfeje kiemelkedő minőségű ipari kapcsolóelem, amely kifejezetten durva környezeti feltételek közötti alkalmazásra lett tervezve. Ez a zöld színű, H013 típusú, fehér jelöléssel ellátott nyomógombfej 90 fokkal elforgatott jelölési legendával rendelkezik, amely kiváló láthatóságot biztosít bármilyen ipari környezetben.
A ZB4BC38013RA nyomógombfej a Harmony XB4 termékcsalád része, amely világszerte elismert megbízhatóságáról és tartósságáról. A termék krómozott fém kerettel rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem hozzájárul a kapcsoló hosszú élettartamához is. A standard típusú, kerek kialakítású nyomógombfej 22,5 mm-es furatba szerelhető, így kompatibilis a legtöbb szabványos kapcsolópanellel. A rugós visszatérésű működtető mechanizmus biztosítja a gomb megbízható és pontos működését minden helyzetben.
A Schneider Electric ZB4BC38013RA nyomógombfej kiemelkedő műszaki paraméterekkel rendelkezik. Mechanikai élettartama legalább 3 millió kapcsolási ciklus, ami rendkívüli tartósságot jelent még intenzív használat esetén is. A termék kiváló rezgésállósággal rendelkezik, hiszen 5 gn rezgésnek is ellenáll 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint. Ütésállósága 30 gn félszinusz hullámú gyorsulás esetén 18 ms időtartamig, az IEC 60068-2-27 szabványnak megfelelően. Ez a kimagasló ellenállóképesség biztosítja, hogy a kapcsoló még a legmostohább ipari környezetben is megbízhatóan működjön.
A ZB4BC38013RA nyomógombfej védettsége is kiemelkedő: IP66, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és nagy nyomású, magas hőmérsékletű vízsugár elleni védelmet jelent. A termék 90 Pa nyomásnak is ellenáll 82,5 °C hőmérsékleten, ami különösen hasznos olyan környezetben, ahol magas nyomású mosóberendezéseket használnak a tisztításhoz. Az IK06 ütésállósági fokozat tovább erősíti a termék ellenállóképességét. A nyomógombfej NEMA 4, NEMA 12 és NEMA 13 védettségi besorolással is rendelkezik az UL 508 szabvány szerint. A működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, míg tárolási hőmérséklet-tartománya -40°C-tól +85°C-ig tart.
Schneider Electric Harmony XB4 - ZB4BC38013RA -fém durva környezeti nyomógomb fej, Ø22, visszatérő, zöld, elforgatott szimbólummal műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Nyomógombfej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Cap/működtető vagy lencse színe: Zöld
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 18,5 mm
CAD teljes mélység: 37 mm
Elektromos áramütés elleni védelem osztálya: Class I az IEC 61140 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, süllyesztett, H013 típus (fehér)
Működtetőre vonatkozó kiegészítő információ: Vízszintes szerelés
Mechanikai élettartam: 3000000 ciklus
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Fő csoport: Durva környezet
Termékcsoport: Süllyesztett jelölésű H013 típus
Jelölés: H013 típus
Jelölés színe: Fehér
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyblokk használata elülső szerelés esetén, C2 <9 érintkezőhöz egy- és két blokk használata elülső szerelés esetén, C11 <3 érintkezőhöz egyblokk használata elülső szerelés esetén, C15 <1 érintkezőhöz egyblokk használata elülső szerelés esetén
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69K, IP69
NEMA védettségi fokozat: NEMA 4 az UL 508 szerint, NEMA 13, NEMA 12
Ellenállás magas nyomású mosóval szemben: 90 Pa 82,5 °C-on
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok: CSA C22.2, IEC 60947-1, IEC 60947-5-1, UL 508
Terméktanúsítványok: CE, CSA, UL
