A Schneider Electric Harmony XB4 termékcsalád ZB4BC34 típusú nyomógomb feje kiváló választás ipari környezetben történő alkalmazáshoz. Ez a prémium minőségű, zöld színű, nem világító gombafejű nyomógomb fej a megbízhatóság és tartósság megtestesítője, amely tökéletesen illeszkedik a modern ipari vezérlőpanelek esztétikai és funkcionális követelményeihez.

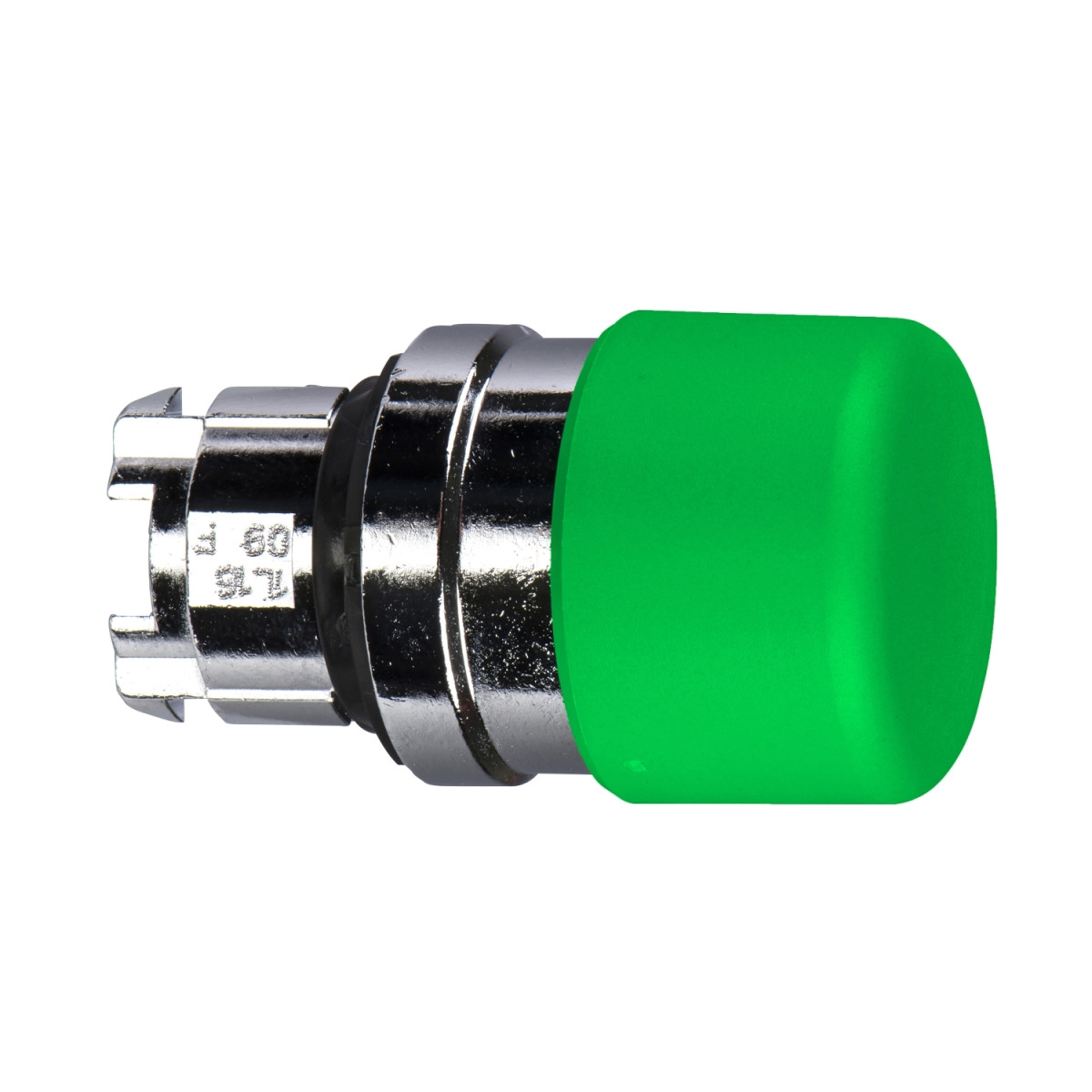

A ZB4BC34 egy standard kialakítású, 30 mm átmérőjű, zöld gombafejű nyomógomb, amely 22 mm-es szerelőnyílásba illeszthető. A termék krómozott fém kerettel rendelkezik, ami nem csak esztétikus megjelenést biztosít, hanem jelentősen növeli a tartósságát is a mindennapi használat során. A nyomógomb rugós visszatérő mechanizmussal működik, így automatikusan visszaáll alaphelyzetbe a működtetés után. A felület jelölés nélküli, így univerzálisan használható különböző alkalmazásokban, vagy igény szerint egyedi jelölésekkel látható el.
A termék rendkívüli tartósságát bizonyítja az 5.000.000 ciklusos mechanikai élettartam, ami kiemelkedően magas érték a kategóriában. A ZB4BC34 nyomógomb fej többféle elektromos konfigurációban használható: C1 kóddal <9 érintkező esetén egyszerű blokkok használatával előlapi szerelésnél, C2 kóddal <9 érintkező esetén egyszerű és dupla blokkok használatával előlapi szerelésnél, C11 kóddal <3 érintkező esetén egyszerű blokkok használatával előlapi szerelésnél, valamint C15 kóddal <1 érintkező esetén egyszerű blokkok használatával előlapi szerelésnél. Ez a rugalmasság lehetővé teszi, hogy a nyomógomb fej sokféle vezérlési feladatot láthasson el.
A termék kiemelkedő környezetállósággal rendelkezik, amit az IP66, IP69 és IP69K védettségi fokozatok, valamint a NEMA 13 és NEMA 4X besorolások is bizonyítanak. Ez azt jelenti, hogy tökéletesen ellenáll a pornak és a nagy nyomású vízsugárnak is, így ideális választás nedves, poros ipari környezetbe. A működési hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi a szélsőséges körülmények közötti használatot is. A TH védőkezelésnek köszönhetően ellenáll a korróziónak, az IK06 ütésállósági fokozat pedig a mechanikai behatásokkal szemben nyújt védelmet. A termék továbbá kiválóan ellenáll a vibrációnak (5 gn, f=2...500 Hz) és ütésnek (30 gn 18 ms-ig vagy 50 gn 11 ms-ig).
A nyomógomb számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1, EN/IEC 60947-5-5, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. A terméket rangos nemzetközi szervezetek is tanúsították, köztük a CSA, DNV, BV, LROS (Lloyds register of shipping) és az UL. A ZB4BC34 alapvető elemként (basic element) kerül forgalmazásra, így más elemekkel kombinálva teljes kapcsolóegység építhető belőle. A termék ideális választás vezérlőpultokba, gépipari alkalmazásokba, gyártósorokra, vagy bármilyen ipari környezetbe, ahol megbízható, tartós és biztonságos működésre van szükség.
Schneider Electric Harmony XB4 - ZB4BC34 -fém Ø30 gombafejű nyomógomb fej, Ø22, visszatérő, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Működtető egység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Zöld gomba Ø 30 mm, jelölés nélküli
Sapka/működtető vagy lencse színe: Zöld
Mechanikai adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos adatok
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyszerű blokkokkal, előlapi szerelés
C2 <9 érintkezőhöz egyszerű és dupla blokkokkal, előlapi szerelés
C11 <3 érintkezőhöz egyszerű blokkokkal, előlapi szerelés
C15 <1 érintkezőhöz egyszerű blokkokkal, előlapi szerelés
Eszköz kivitele: Alap elem
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettség: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettség: NEMA 13
NEMA 4X
IK védettség: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1, EN/IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulásnál az IEC 60068-2-27 szerint
