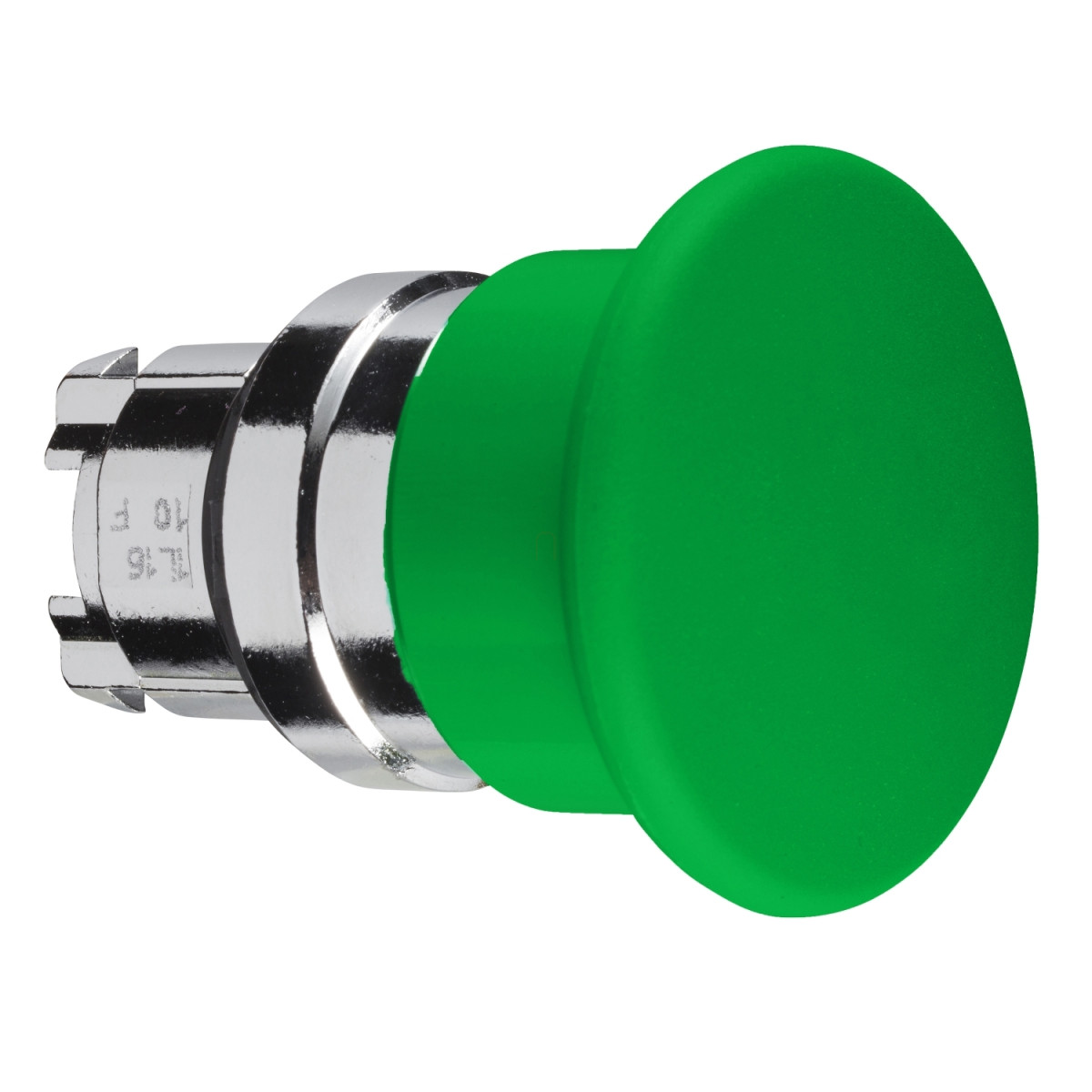

A Schneider Electric Harmony XB4 termékcsalád ZB4BC3 típusú zöld gombafejű nyomógomb feje kiváló minőségű ipari vezérlőelem, amely megbízható működést biztosít a legigényesebb alkalmazási környezetben is. Ez a visszatérő rugós, 40 mm átmérőjű gombafejű nyomógomb a Harmony XB4 sorozat részeként a legszigorúbb ipari elvárásoknak megfelelően lett kifejlesztve, elsősorban vezérlőpanelekbe és ipari berendezésekbe történő beépítésre.
A termék króm bevonatú fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést, hanem tartósságot is biztosít. A standard fejkialakítású, kör alakú jelzőegységgel ellátott nyomógomb zöld színű, jelölés nélküli gombafejjel készül, amely nemcsak funkcionális, de jól látható is az ipari környezetben. A 22 mm-es rögzítési átmérővel a nyomógomb fej könnyen illeszthető a szabványos méretű kapcsolótáblákba. A ZB4BC3 nyomógomb fej mechanikai élettartama rendkívül magas, 5 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál.
A ZB4BC3 nyomógomb fej kiváló védelmi tulajdonságokkal rendelkezik. Az IP66, IP69 és IP69K védettségi szinttel a termék ellenáll a víznek, pornak és magas nyomású mosásnak, így nedves vagy poros környezetben is használható. A termék megfelel a NEMA 13 és NEMA 4X szabványoknak is, továbbá IK06 fokú ütésállósággal rendelkezik az IEC 50102 szerint. Működési és tárolási hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, így szélsőséges körülmények között is megbízhatóan működik. Túlfeszültségi kategóriája Class I az IEC 60536 szerint, ami további biztonságot nyújt.
A nyomógomb az elektromos összeállításnak megfelelően különböző konfigurációkban használható. Az elektromos összeállítási kódok C1 (kevesebb mint 9 érintkező használata egyszeres blokkokkal elülső rögzítéssel), C2 (kevesebb mint 9 érintkező használata egyszeres és dupla blokkokkal elülső rögzítéssel), C11 (kevesebb mint 3 érintkező használata egyszeres blokkokkal elülső rögzítéssel) és C15 (kevesebb mint 1 érintkező használata egyszeres blokkokkal elülső rögzítéssel) lehetnek, így különféle kapcsolási igényekhez alkalmazható. A termék több nemzetközi szabványnak is megfelel, mint például EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, és rendelkezik különböző tanúsítványokkal, beleértve a BV, CSA, DNV, LROS és UL tanúsítványokat.
ZB4BC3 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Króm bevonatú fém
Rögzítési átmérő: 22 mm
Fejtípus: Standard
Jelzőegység fejének alakja: Kör
Működtető típusa: Rugós visszatérő
Működtető profil: Zöld gombafejű Ø 40 mm, jelöletlen
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő információk
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyszerű blokkok használata elülső rögzítéssel
C2 <9 érintkezőhöz egyszerű és kettős blokkok használata elülső rögzítéssel
C11 <3 érintkezőhöz egyszerű blokkok használata elülső rögzítéssel
C15 <1 érintkezőhöz egyszerű blokkok használata elülső rögzítéssel
Eszköz bemutatása: Alapelem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, EN/IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszhullám gyorsulásra az IEC 60068-2-27 szerint
