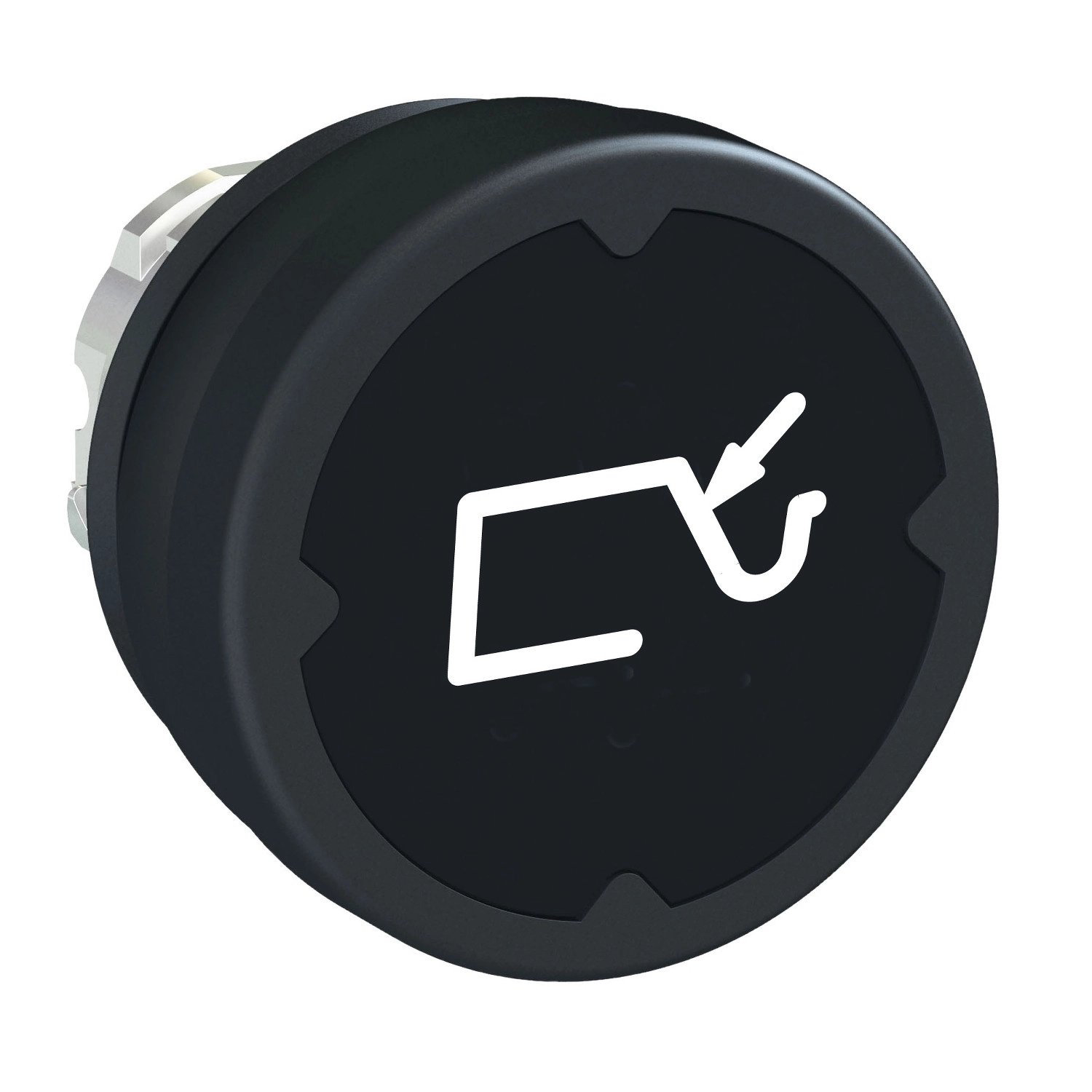

A Schneider Electric Harmony XB4 sorozatú ZB4BC28010 nyomógomb fej különleges megoldást kínál a durva környezeti feltételek között működő ipari alkalmazások számára. Ez a fekete színű, H010 típusú fehér jelöléssel ellátott nyomógomb fej kifejezetten olyan környezetekbe tervezték, ahol a megbízhatóság és a tartósság elengedhetetlen követelmény.
A ZB4BC28010 nyomógomb fej 22,5 mm-es szabványos szerelési átmérővel rendelkezik, amely lehetővé teszi a könnyű és univerzális beépíthetőséget különböző vezérlőpanelekbe, kapcsolószekrényekbe és gépvezérlő konzolokba. A termék fekete színű, süllyesztett kivitelű működtetővel rendelkezik, amelyen a H010 típusú fehér jelölés található, ezáltal intuitív használatot biztosít a kezelők számára. A működtető rugóvisszatérítéses kivitelben készült, ami biztosítja az egyértelmű kapcsolási műveleteket és a megfelelő visszajelzést a gépkezelő számára.
Műszaki szempontból a ZB4BC28010 nyomógomb fej kiemelkedő tulajdonságokkal rendelkezik. A króm bevonatú fém keret kiváló mechanikai ellenállást biztosít, miközben professzionális megjelenést kölcsönöz a terméknek. Az eszköz rendkívüli tartóssággal büszkélkedhet, amit a lenyűgöző 10 millió kapcsolási ciklus mechanikai élettartam bizonyít. Ezt a megbízhatóságot tovább fokozza a kiváló védelmi képesség: IP66, IP67, IP69 és IP69K védettségi fokozatokkal rendelkezik, amelyek teljes porállóságot és különböző vízhatások elleni védelmet biztosítanak. A termék ellenáll akár 90 Pa nyomású, 82,5 °C hőmérsékletű nagynyomású mosásnak is, ami ideálissá teszi élelmiszeripari, gyógyszeripari vagy egyéb higiéniai szempontból kritikus környezetekben való alkalmazásra.
A ZB4BC28010 nyomógomb fej szélsőséges környezeti feltételek mellett is megállja a helyét, működési hőmérséklet-tartománya -40°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +85°C között. Az eszköz kiváló ellenállást mutat rázkódással szemben, 5 gn rezgésállósággal rendelkezik 2-500 Hz tartományban az IEC 60068-2-6 szabvány szerint, valamint 30 gn ütésállósággal fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A mechanikai védelmet az IK06 fokozat garantálja az IEC 62262 szabvány alapján, ami megfelelő ellenállást biztosít külső mechanikai behatások ellen. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, CSA C22.2, UL 508 és IEC 60947-5-1 előírásoknak, és rendelkezik CSA, UL és CE tanúsítványokkal.
Schneider Electric Harmony XB4 - ZB4BC28010 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Nyomógomb fej
Rövid készüléknév: ZB4
Keret anyaga: Krómbevonatú fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Működtető/lencse színe: Fekete
Műszaki jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 18,5 mm
CAD teljes mélység: 37 mm
Elektromos áramütés elleni védelem: I. osztály az IEC 61140 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítéses
Működtető profilja: Fekete süllyesztett, H010 típus (fehér)
Működtető kiegészítő információ: Függőleges szerelés
Mechanikai élettartam: 10000000 ciklus
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Fő csoport: Durva környezet
Termékcsoport: Süllyesztett jelölésű H010 típus
Jelölés: H010 típus
Jelölés színe: Fehér
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyes blokk használatával elölről szerelve
C2 <9 érintkezőhöz egyes és dupla blokk használatával elölről szerelve
C11 <3 érintkezőhöz egyes blokk használatával elölről szerelve
C15 <1 érintkezőhöz egyes blokk használatával elölről szerelve
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...85 °C
Működési környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69K
IP67
IP69
NEMA védettségi fokozat: NEMA 4 az UL 508 szerint
NEMA 13
NEMA 12
Nagynyomású mosóval szembeni ellenállás: 90 Pa 82,5 °C-on
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok: IEC 60947-1
CSA C22.2
UL 508
IEC 60947-5-1
Terméktanúsítványok: CSA
UL
CE
