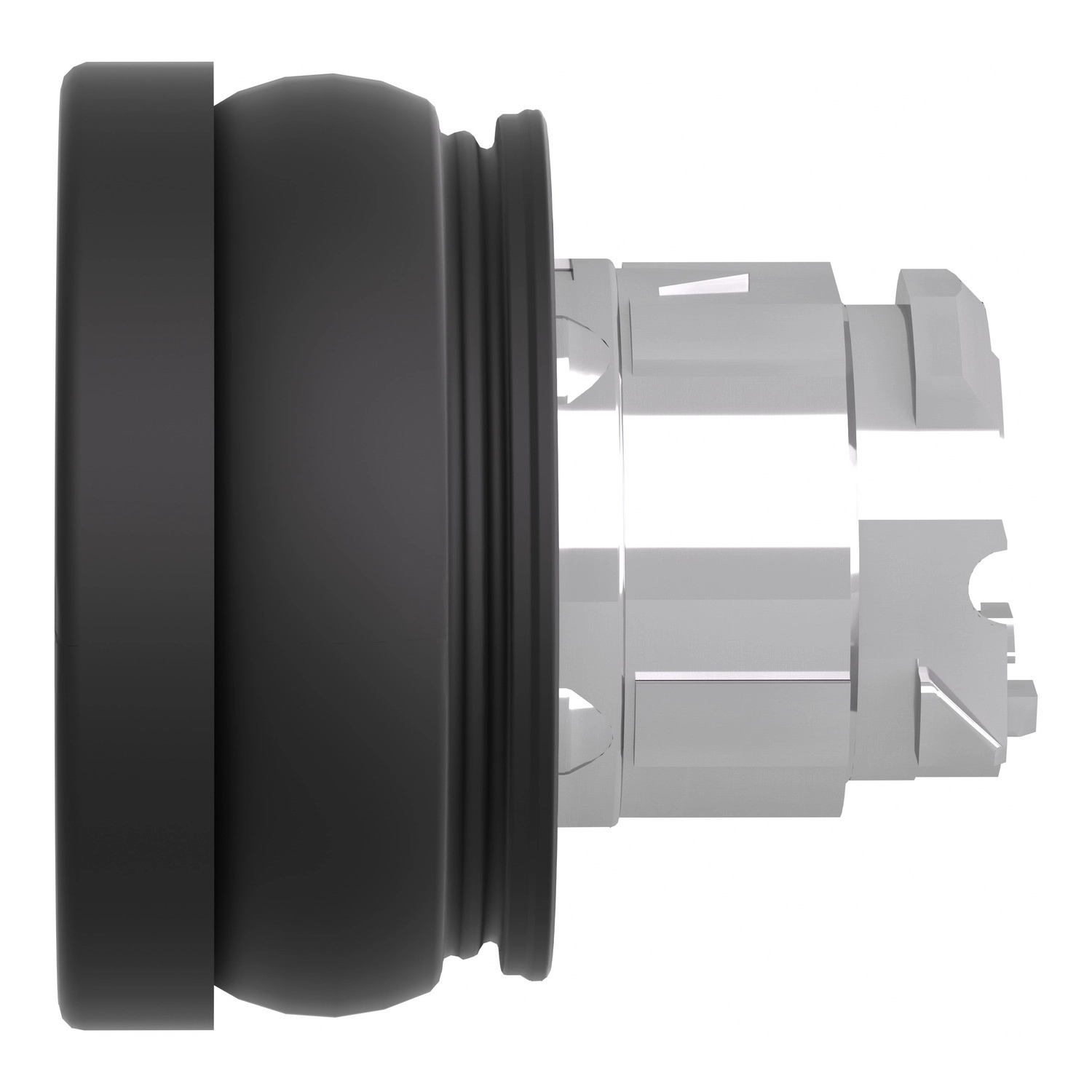

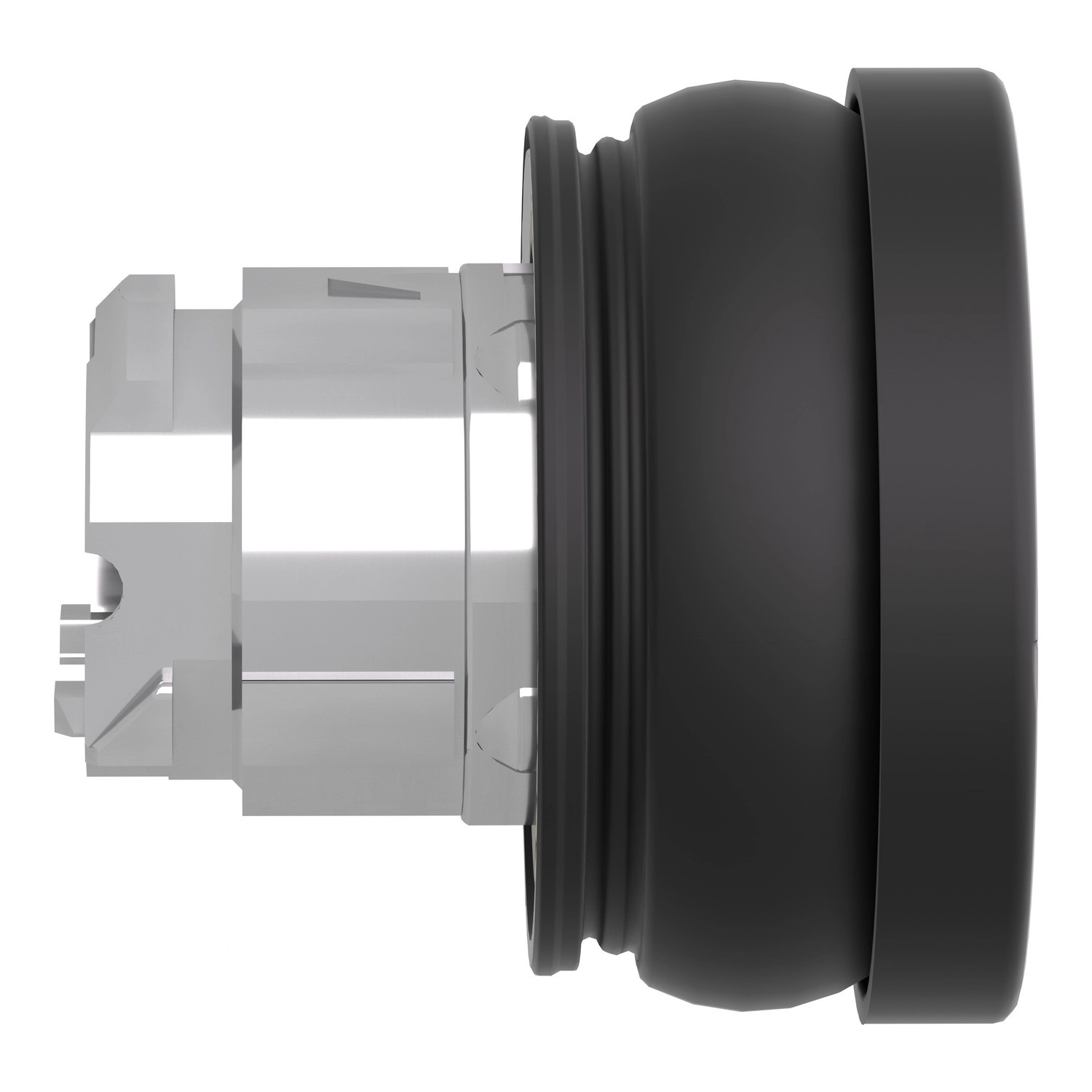

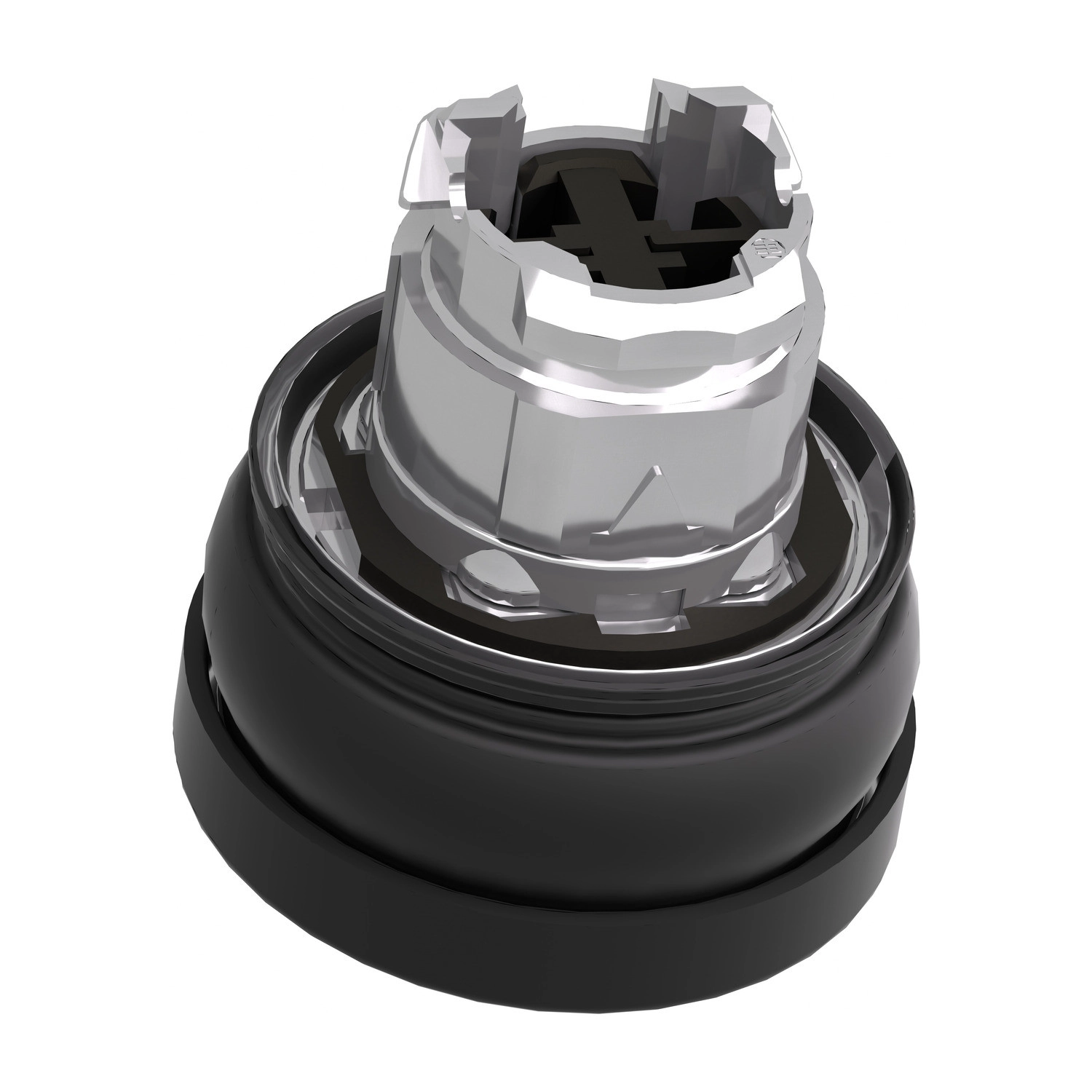

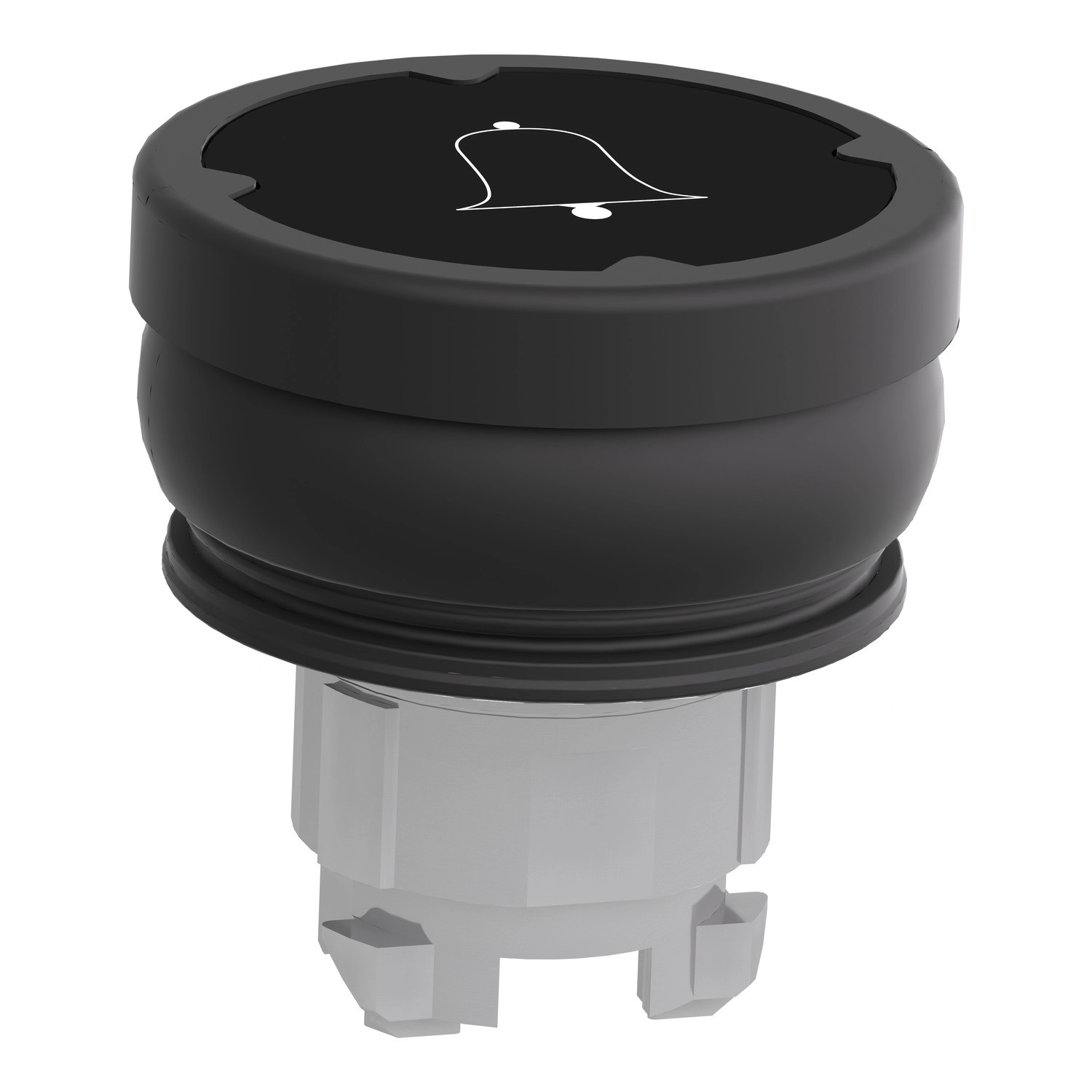

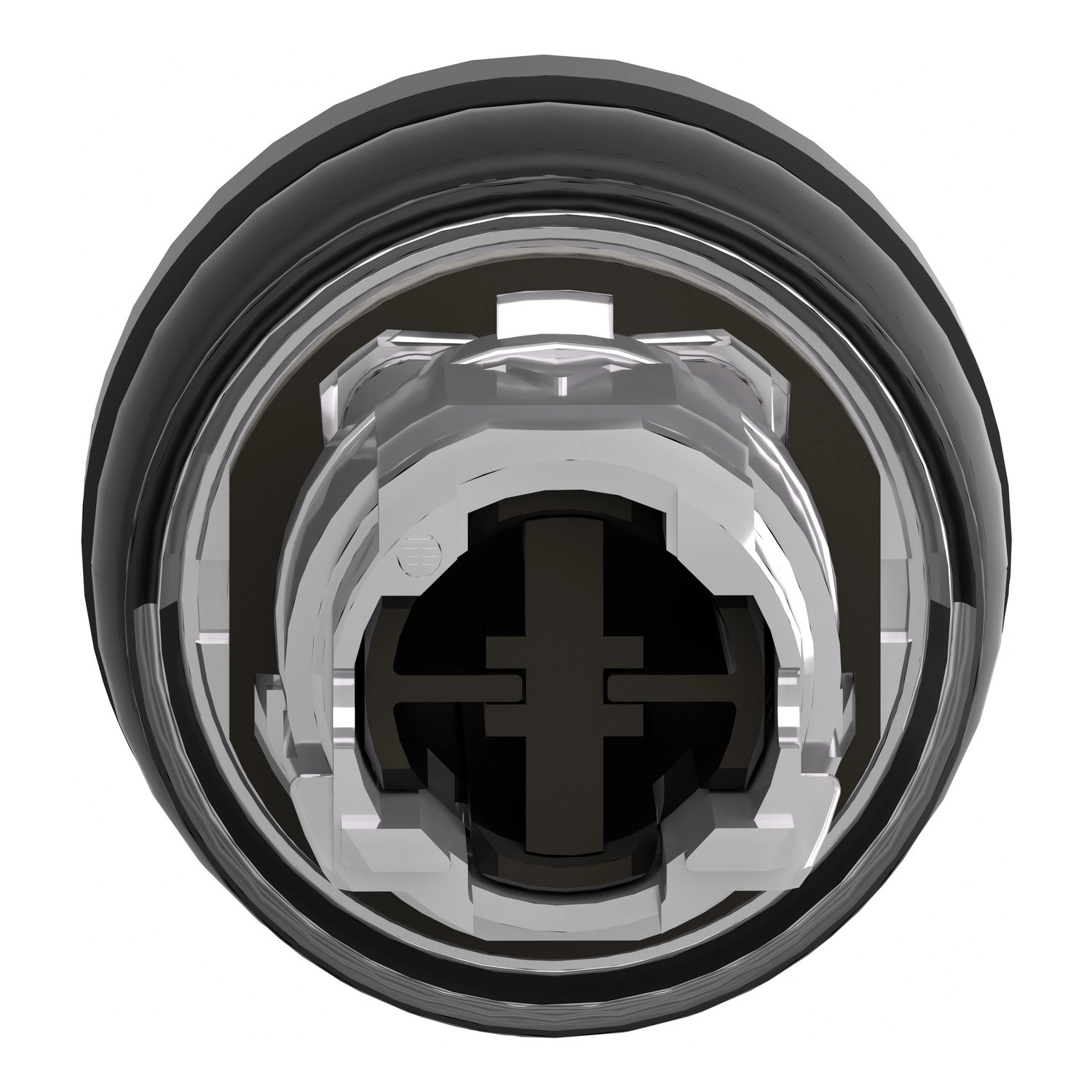

A Schneider Electric Harmony XB4 sorozatú ZB4BC28001RA nyomógomb fej egy prémium minőségű ipari vezérlőelem, amely kifejezetten zord környezeti feltételek közötti használatra készült. Ez a fekete, süllyesztett kivitelű, krómbevonatú fém nyomógomb rendkívüli tartósságot és megbízhatóságot biztosít a legigényesebb ipari alkalmazásokban is.

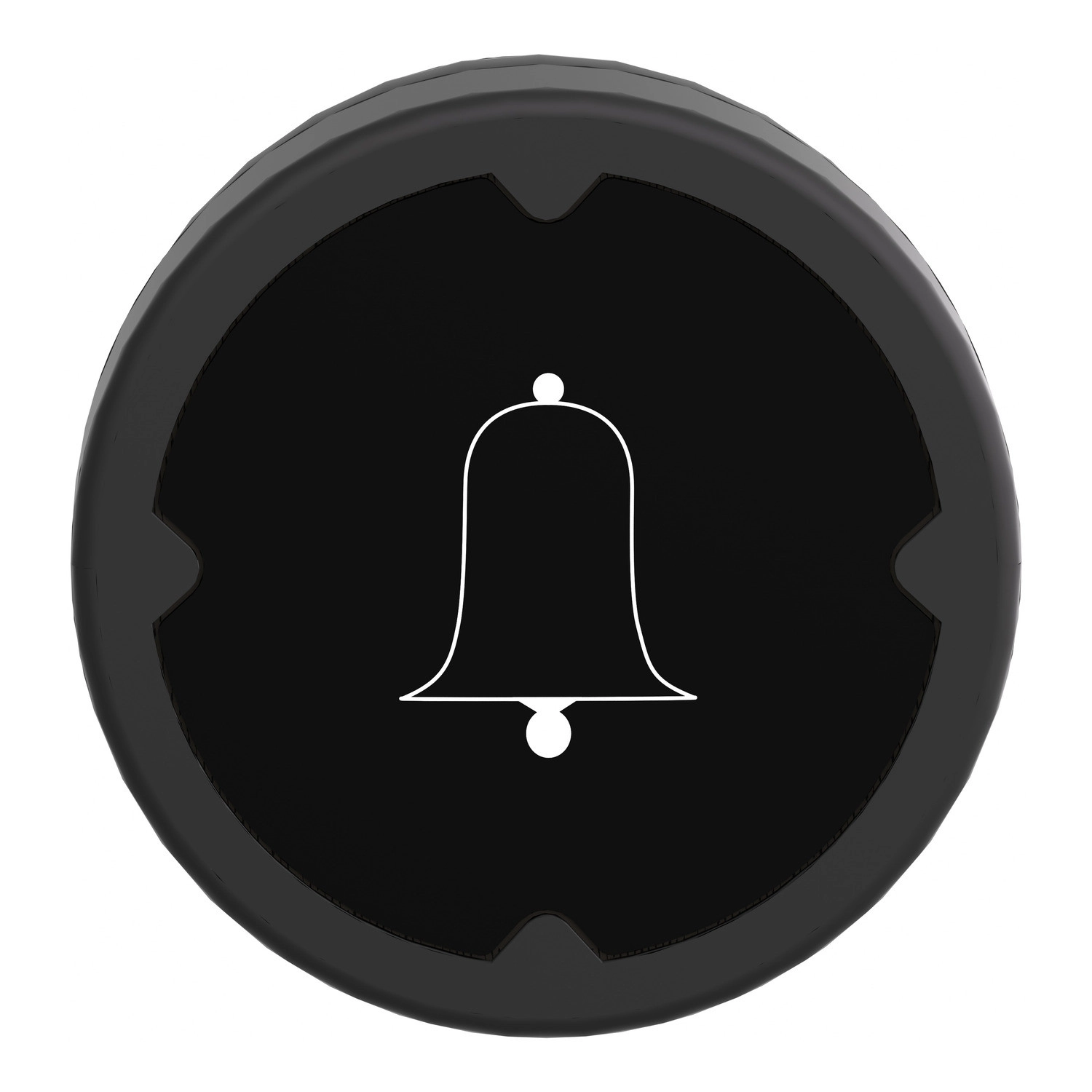

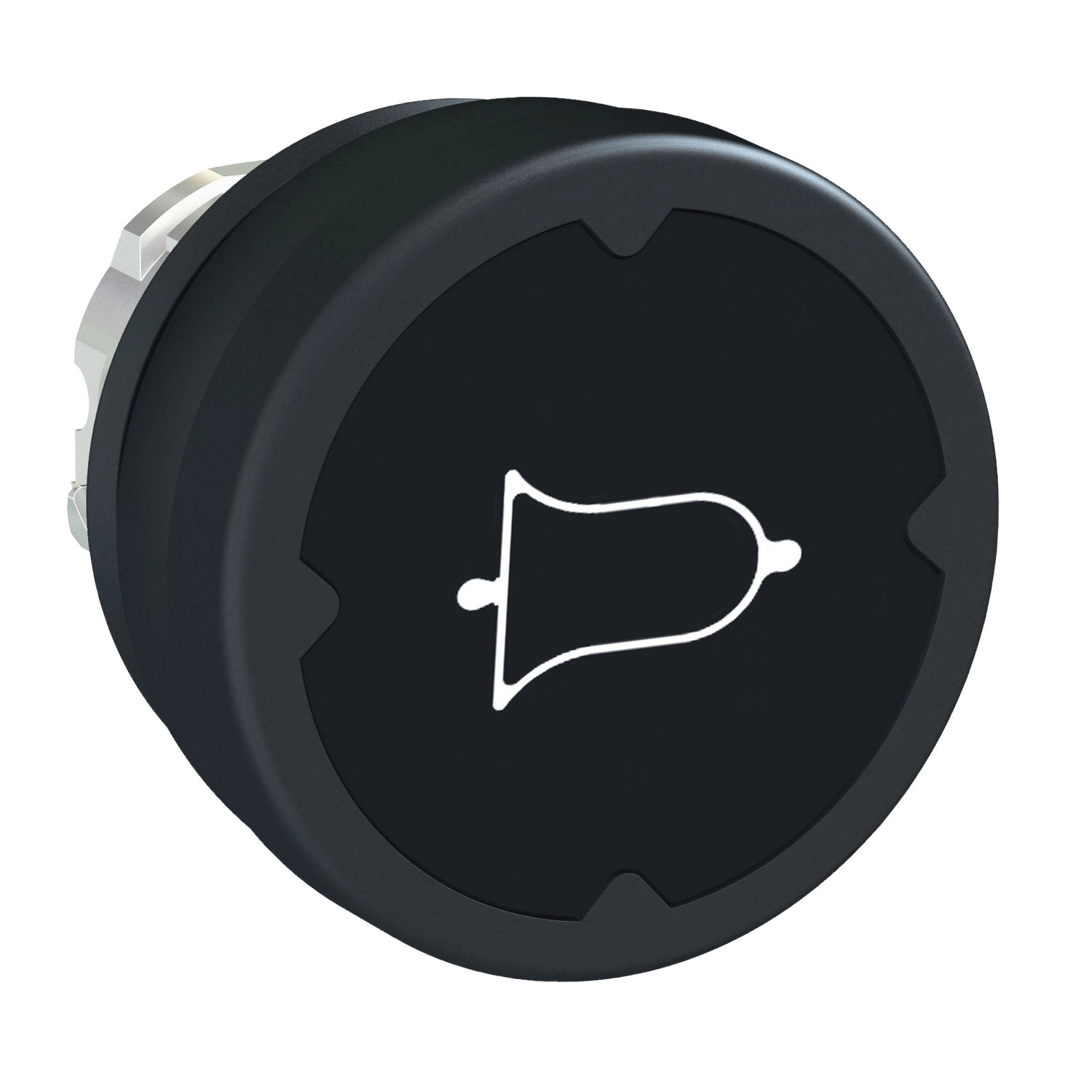

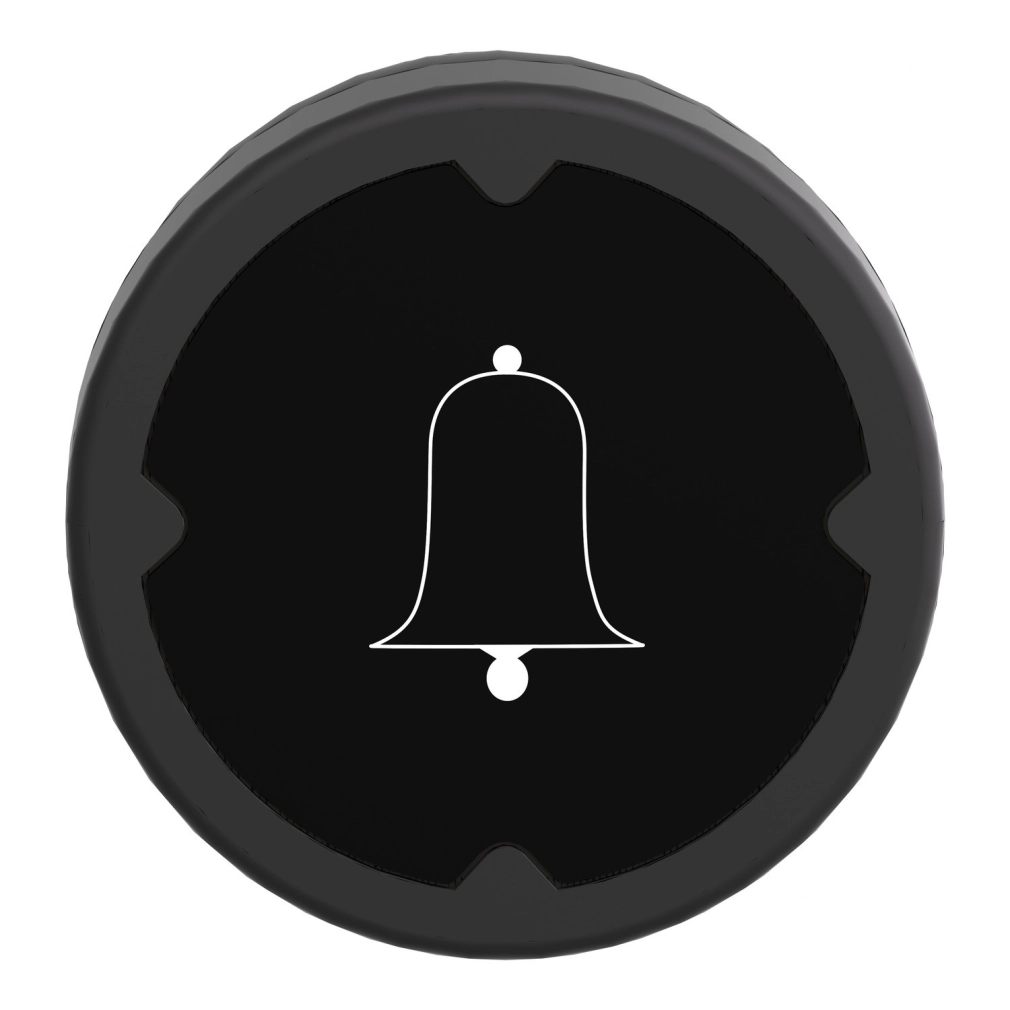

A ZB4BC28001RA nyomógomb fej 22,5 mm-es szabványos szerelőnyílásba illeszthető, ami megkönnyíti a telepítést és a kompatibilitást a legtöbb vezérlőpanellel. A terméket a rugós visszatérítő működés jellemzi, ami biztosítja, hogy a gomb mindig visszaálljon alaphelyzetbe a megnyomás után. A nyomógomb különleges tulajdonsága a 90 fokkal elforgatott csengő alakú fehér jelölés a fekete felületen, amely intuitív vizuális visszajelzést ad a felhasználóknak a gomb funkciójáról.
A ZB4BC28001RA kiemelkedő védelmi szinttel rendelkezik - IP66, IP69 és IP69K besorolással büszkélkedhet, ami teljes por elleni védelmet és nagy nyomású, magas hőmérsékletű vízsugár elleni védelmet jelent. Ezek a tulajdonságok ideálissá teszik élelmiszeripari, gyógyszeripari vagy kültéri alkalmazásokhoz. A termék ellenáll a nagy nyomású mosásnak (90 Pa, 82,5 °C), és mechanikai ütésállósága IK06 besorolású az IEC 62262 szabvány szerint. A NEMA 4, 12 és 13 minősítések további bizonyítékot szolgáltatnak a termék robosztusságára.
A műszaki paraméterek tekintetében a ZB4BC28001RA lenyűgöző 3 millió működési ciklust garantál, ami hosszú távú, megbízható teljesítményt jelent. A termék képes ellenállni 5 gn rezgésnek 2-500 Hz tartományban az IEC 60068-2-6 szabványnak megfelelően, valamint akár 30 gn ütésnek is (18 ms időtartamú félszinusz hullámú gyorsulás) az IEC 60068-2-27 szerint. Ez a nyomógomb fej -40°C és +70°C közötti működési hőmérséklet-tartománnyal rendelkezik, így a legszélsőségesebb ipari környezetekben is megbízhatóan működik. A termék Class I elektromos érintésvédelmi osztályba tartozik az IEC 61140 szabvány szerint, ami további biztonságot nyújt a felhasználóknak.
A ZB4BC28001RA nyomógomb fej fekete, süllyesztett H001 típusú kezelőfelülettel rendelkezik, amely ergonomikus és könnyen kezelhető. A horizontális szerelési lehetőség rugalmasságot biztosít a különböző vezérlőpanelekbe történő beépítéskor. A termék különböző elektromos összetételekkel használható: C1 (kevesebb mint 9 érintkező elülső egyes blokkokkal), C2 (kevesebb mint 9 érintkező elülső egyes és dupla blokkokkal), C11 (kevesebb mint 3 érintkező elülső egyes blokkokkal) és C15 (kevesebb mint 1 érintkező elülső egyes blokkokkal) konfigurációkban, így széles körű alkalmazási lehetőségeket kínál. A ZB4BC28001RA megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, CSA C22.2, IEC 60947-1 és UL 508 előírásokat, valamint rendelkezik CE, UL és CSA tanúsítvánnyal is, így globális alkalmazásra is alkalmas.
Schneider Electric Harmony XB4 - ZB4BC28001RA -fém durva környezeti nyomógomb fej, Ø22, visszatérő, fekete, elforgatott csengő jel műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Nyomógomb fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómbevonatú fém
Fej típusa: Standard
Szerelőnyílás átmérő: 22,5 mm
Sapka/kezelőszerv színe: Fekete
Mechanikai jellemzők
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 18,5 mm
Teljes mélység (CAD): 37 mm
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: Rugós visszatérítésű
Kezelőszerv profilja: Fekete süllyesztett, H001 típus (fehér)
Kezelőszerv kiegészítő információ: Horizontális szerelés
Mechanikai élettartam: 3000000 működési ciklus
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -40...70 °C
IP védelmi szint: IP66 az IEC 60529 szerint, IP69K, IP69
NEMA védelmi szint: NEMA 4 az UL 508 szerint, NEMA 13, NEMA 12
Magasnyomású mosással szembeni ellenállás: 90 Pa 82,5 °C-on
IK ütésállóság: IK06 az IEC 62262 szerint
Elektromos jellemzők
Áramütés elleni védelem: I. osztályú az IEC 61140 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2, IEC 60947-1, UL 508
Terméktanúsítások: CE, UL, CSA
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
Jelölés és csoportosítás
Fő csoport: Zord környezethez
Termékcsoport: Süllyesztett, H001 jelölésű
Jelölés típusa: H001 típus
Jelölés színe: Fehér
Elektromos összeállítási kódok
C1 <9 érintkezőhöz egyes blokkokkal elöl szerelve
C2 <9 érintkezőhöz egyes és dupla blokkokkal elöl szerelve
C11 <3 érintkezőhöz egyes blokkokkal elöl szerelve
C15 <1 érintkezőhöz egyes blokkokkal elöl szerelve
