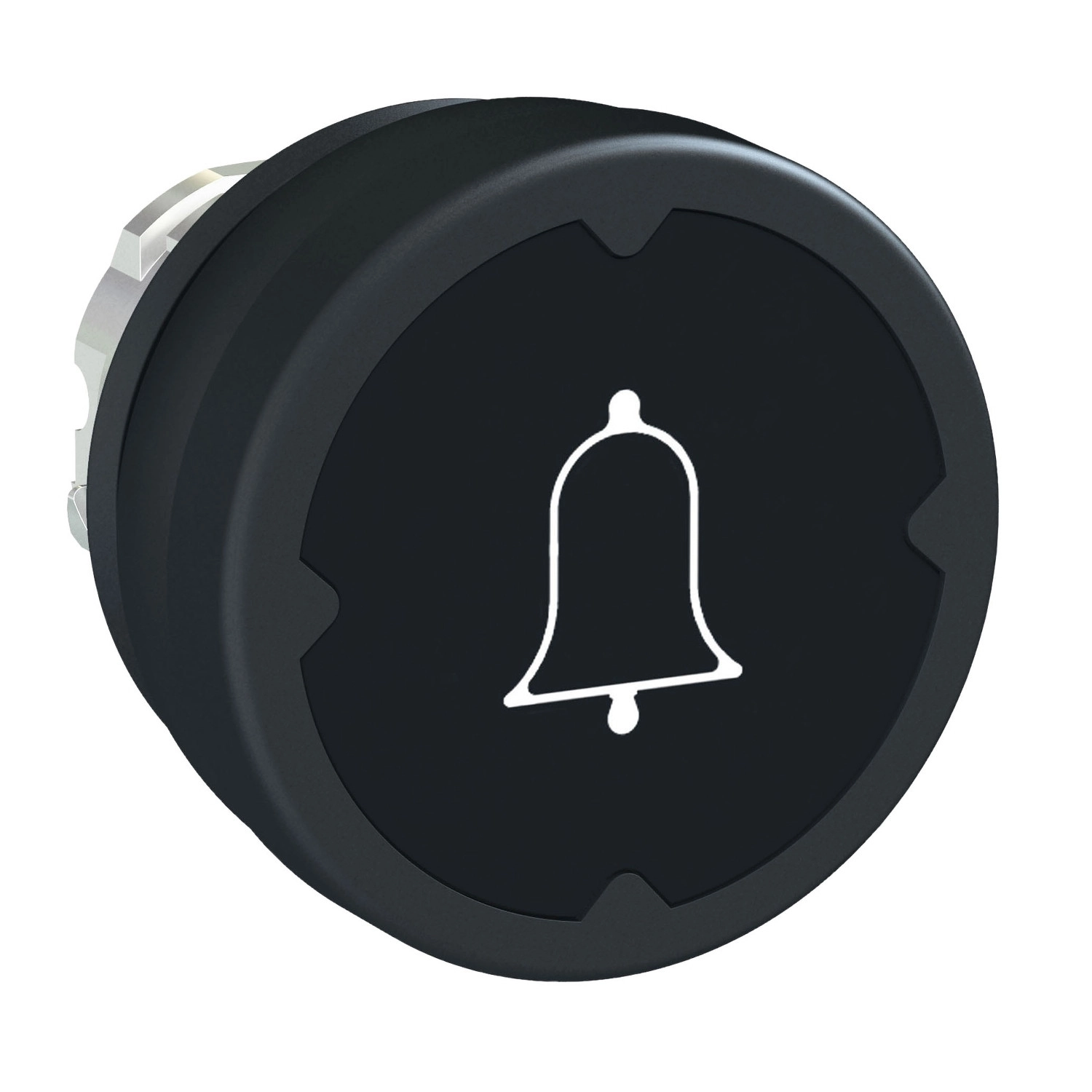

A Schneider Electric Harmony XB4 sorozatú ZB4BC28001 típusú nyomógomb fej egy kiváló minőségű, durva környezeti feltételekre tervezett ipari vezérlőelem, amely megbízható működést biztosít a legigényesebb alkalmazási területeken is. A fekete színű, csengő szimbólummal (H001 típusú jelölés) ellátott kezelőfej kifejezetten olyan környezetekbe ajánlott, ahol a megbízhatóság és a tartósság alapvető követelmény.
A ZB4BC28001 nyomógomb fej elsősorban ipari automatizálási rendszerekben, gyártósorokon, gépvezérlő egységekben és egyéb ipari vezérlőpaneleken alkalmazható. A termék univerzális 22,5 mm-es szerelőfurattal rendelkezik, ami szabványos kialakításának köszönhetően kompatibilis a legtöbb vezérlőpanellel. A krómbevonatú fém keret nemcsak elegáns megjelenést biztosít, hanem jelentősen növeli a termék élettartamát és ellenállóképességét is a mechanikai behatásokkal szemben.
A Schneider Electric különös figyelmet fordított a termék tartósságára, amit jól mutat a lenyűgöző, 10 millió működtetési ciklust garantáló mechanikai élettartam. A ZB4BC28001 nyomógomb rugós visszatérésű működtetéssel rendelkezik, ami azt jelenti, hogy a megnyomás után automatikusan visszatér alaphelyzetbe. A fekete, süllyesztett nyomófelület fehér színű, csengőt ábrázoló piktogrammal (H001 típus) van ellátva, ami intuitív használatot és egyértelmű vizuális visszajelzést biztosít a kezelő számára.
A termék kiemelkedő védelmi szintekkel rendelkezik, amelyek között megtalálható az IP66, IP67, IP69 és IP69K fokozat is. Ezek a besorolások garantálják, hogy a nyomógomb tökéletesen ellenáll a pornak, víznek, és akár a nagynyomású mosóberendezéseknek is (90 Pa nyomásig 82,5 °C-on). A NEMA 4, NEMA 12 és NEMA 13 tanúsítványok további bizonyítékot szolgáltatnak a termék kivételes környezetállóságára. A ZB4BC28001 nyomógomb fej működési hőmérséklet-tartománya rendkívül széles, -40 °C-tól +70 °C-ig terjed, így extrém körülmények között is megbízható működést garantál.
A termék elektromos konfigurációja rendkívül rugalmas, többféle érintkezőelrendezéssel használható (C1, C2, C11 és C15 kódoknak megfelelően), így különböző vezérlési feladatokhoz adaptálható. Az IK06 fokozatú ütésállóság, valamint a kiemelkedő rezgés- és ütésállósági paraméterek (5g rezgésállóság 2-500 Hz tartományban, 30g ütésállóság 18 ms félszinusz hullám gyorsulás esetén) tovább növelik a termék megbízhatóságát és élettartamát még a legmostohább ipari környezetekben is. A termék függőleges szerelésre optimalizált, és megfelel az IEC 60947-1, IEC 60947-5-1, CSA C22.2 és UL 508 szabványoknak, valamint rendelkezik CSA, CE és UL tanúsítványokkal, így világszerte alkalmazható különböző ipari rendszerekben.
Schneider Electric Harmony XB4 - ZB4BC28001 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Nyomógomb fej
Rövid terméknév: ZB4
Keret anyaga: Krómbevonatú fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Működtető/lencse színe: Fekete
Mechanikai jellemzők
Működtetési mód: Rugós visszatérésű
Működtető profilja: Fekete, süllyesztett, H001 típusú (fehér)
Működtető kiegészítő információ: Függőleges szerelés
Mechanikai élettartam: 10000000 ciklus
Jelzőegység fejének alakja: Kerek
Méretek
Teljes szélesség: 37 mm
Teljes magasság: 18,5 mm
Teljes mélység: 37 mm
Környezeti paraméterek
IP védettségi fokozat: IP66 (IEC 60529 szerint), IP69K, IP67, IP69
NEMA védettségi fokozat: NEMA 4 (UL 508 szerint), NEMA 13, NEMA 12
Nagynyomású mosóberendezéssel szembeni ellenállás: 90 Pa 82,5 °C hőmérsékleten
IK védettségi fokozat: IK06 (IEC 62262 szerint)
Rezgésállóság: 5 gn (f= 2-500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Elektromos jellemzők
Elektromos érintésvédelmi osztály: I. osztály IEC 61140 szerint
Elektromos összetétel kód: C1 <9 érintkezőhöz egyes blokkok használatával elölről szerelve, C2 <9 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve, C11 <3 érintkezőhöz egyes blokkok használatával elölről szerelve, C15 <1 érintkezőhöz egyes blokkok használatával elölről szerelve
Jelölés és tanúsítványok
Termékcsoport: Durva környezet
Termékcsoportja: Süllyesztett jelölt H001 típus
Jelölés: H001 típus
Jelölés színe: Fehér
Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2, UL 508
Terméktanúsítványok: CSA, CE, UL
