A Schneider Electric Harmony XB4 sorozatú ZB4BC24 nem világító gombafejű nyomógomb fej egy kiváló minőségű, ipari alkalmazásokra tervezett vezérlőelem. Ez a prémium kategóriájú kapcsolóelem a Harmony XB4 termékcsalád része, amely széles körben elismert megbízhatóságáról és tartósságáról az ipari automatizálás területén.

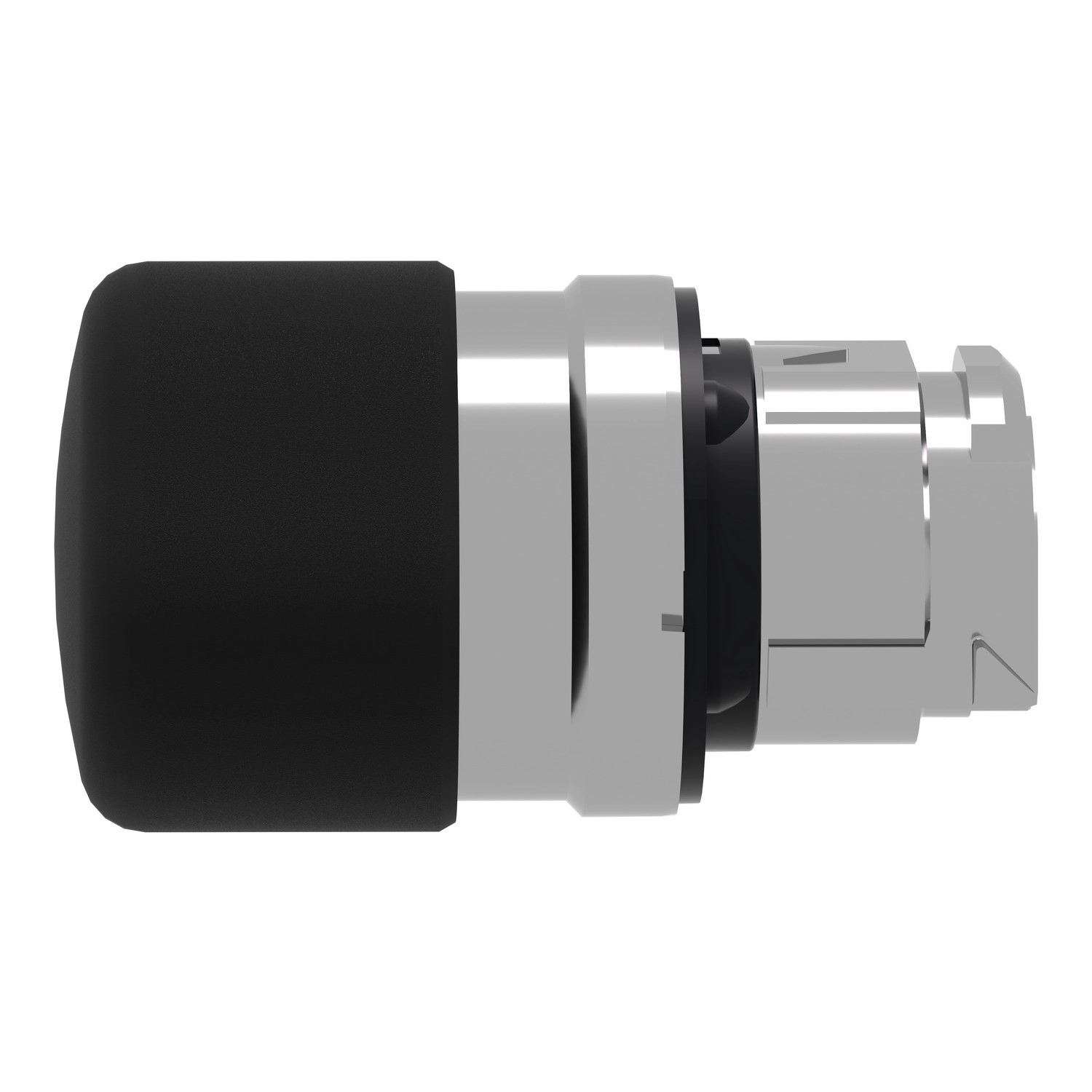

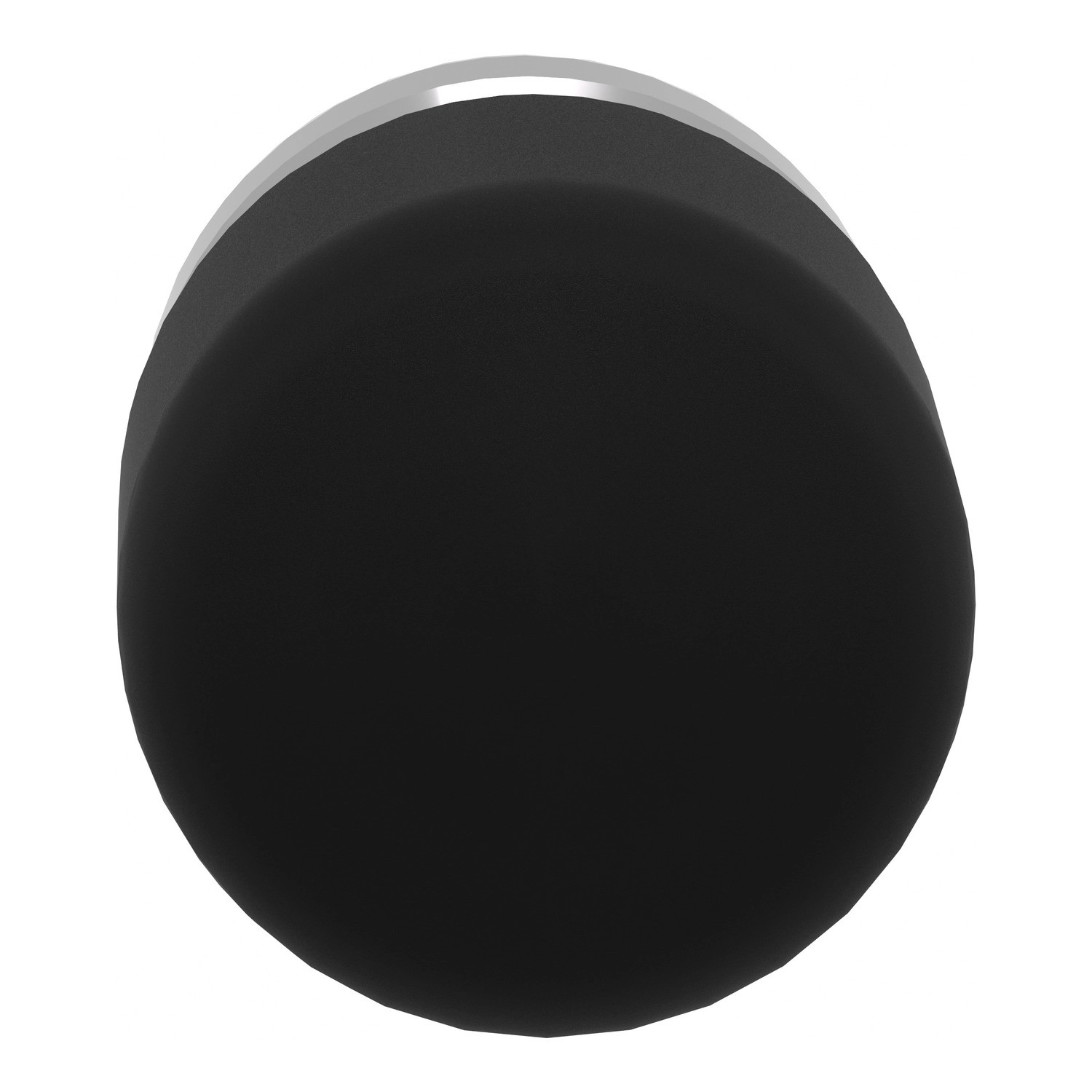

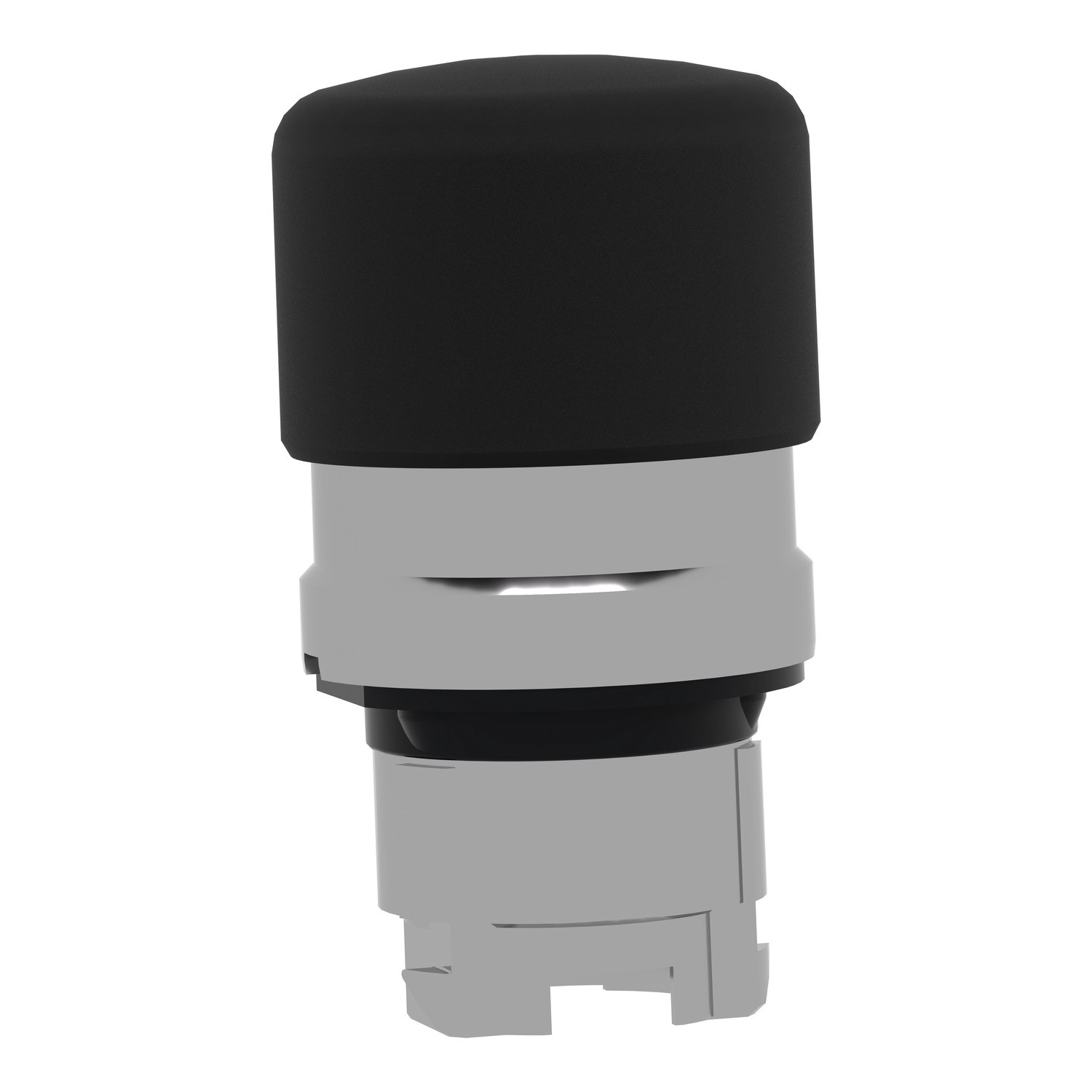

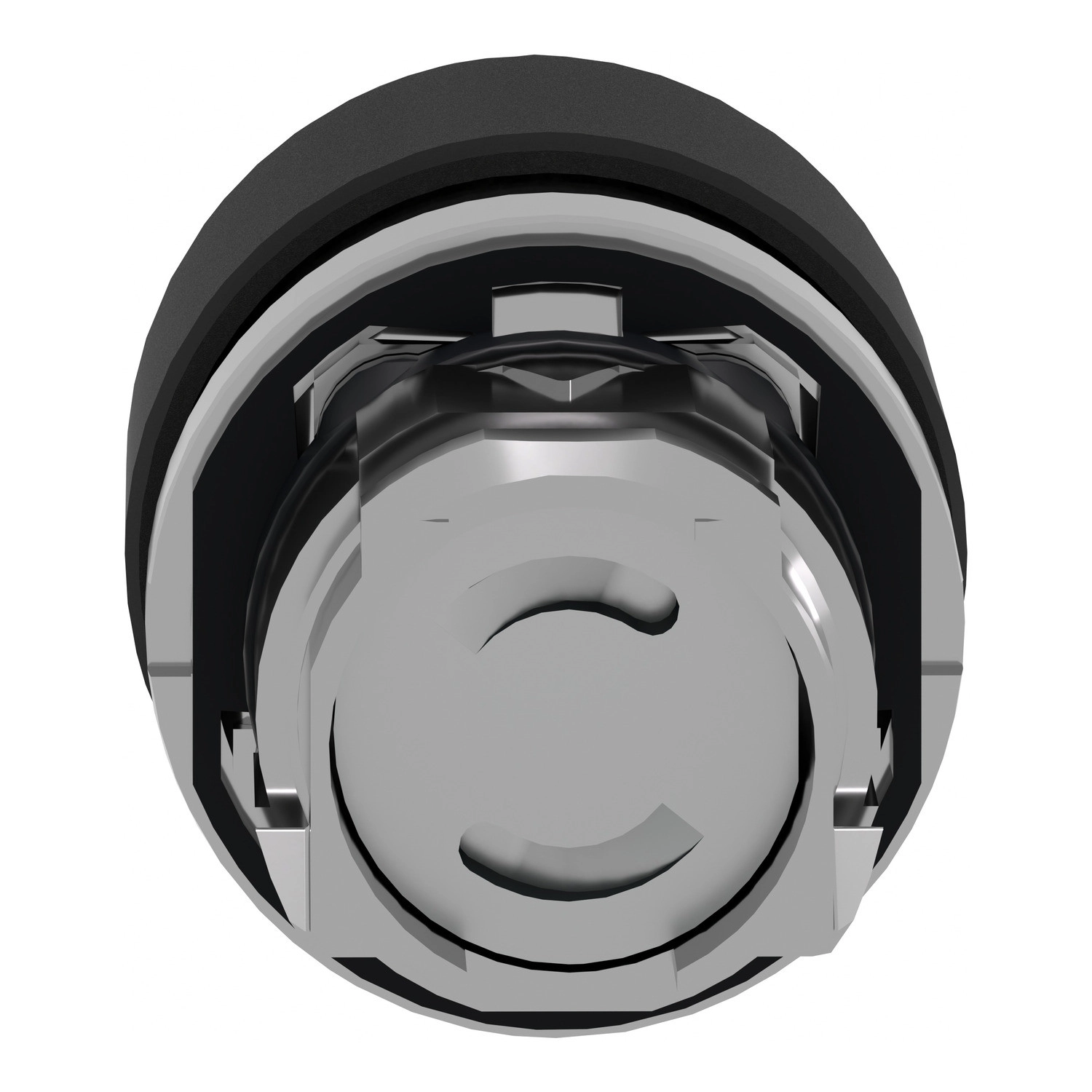

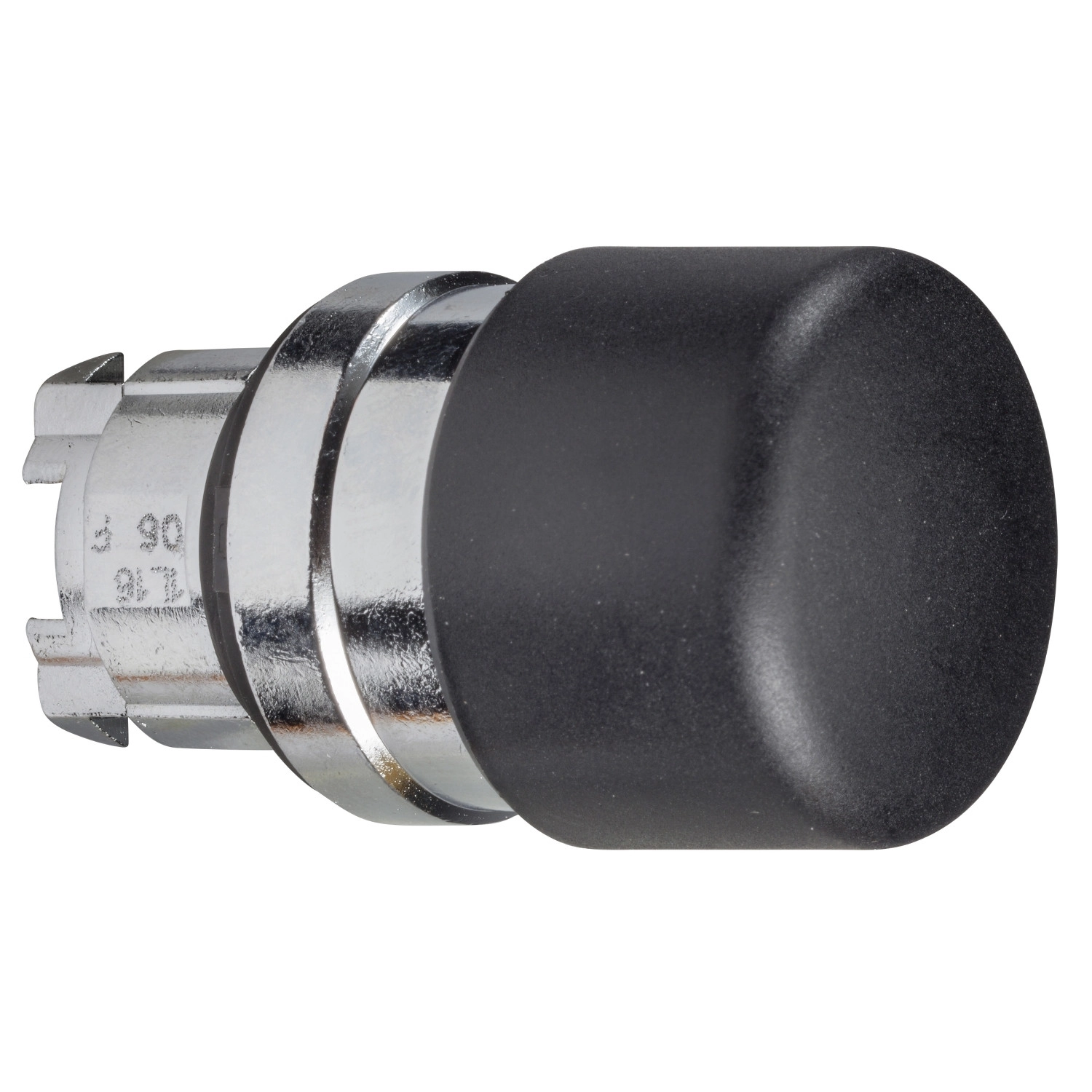

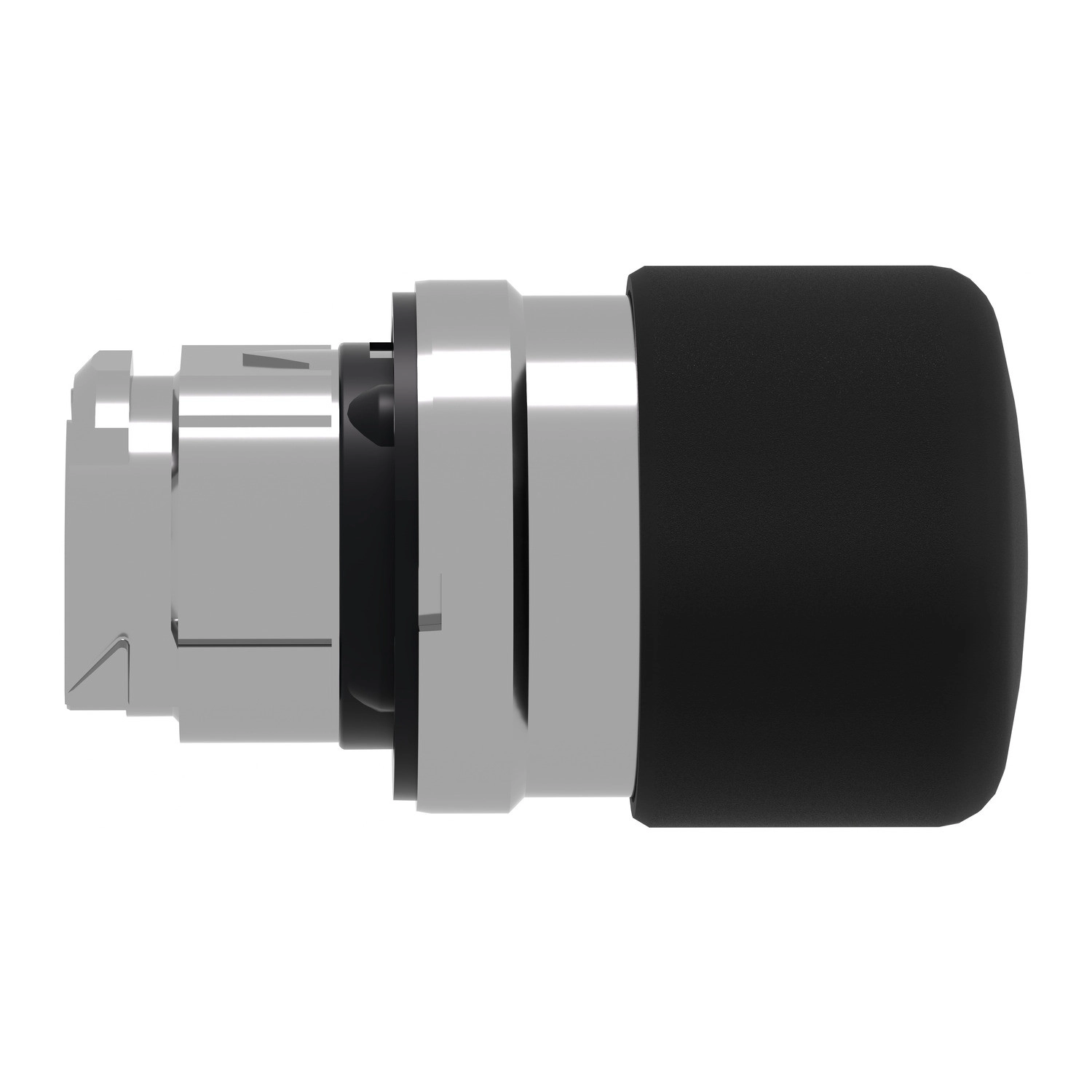

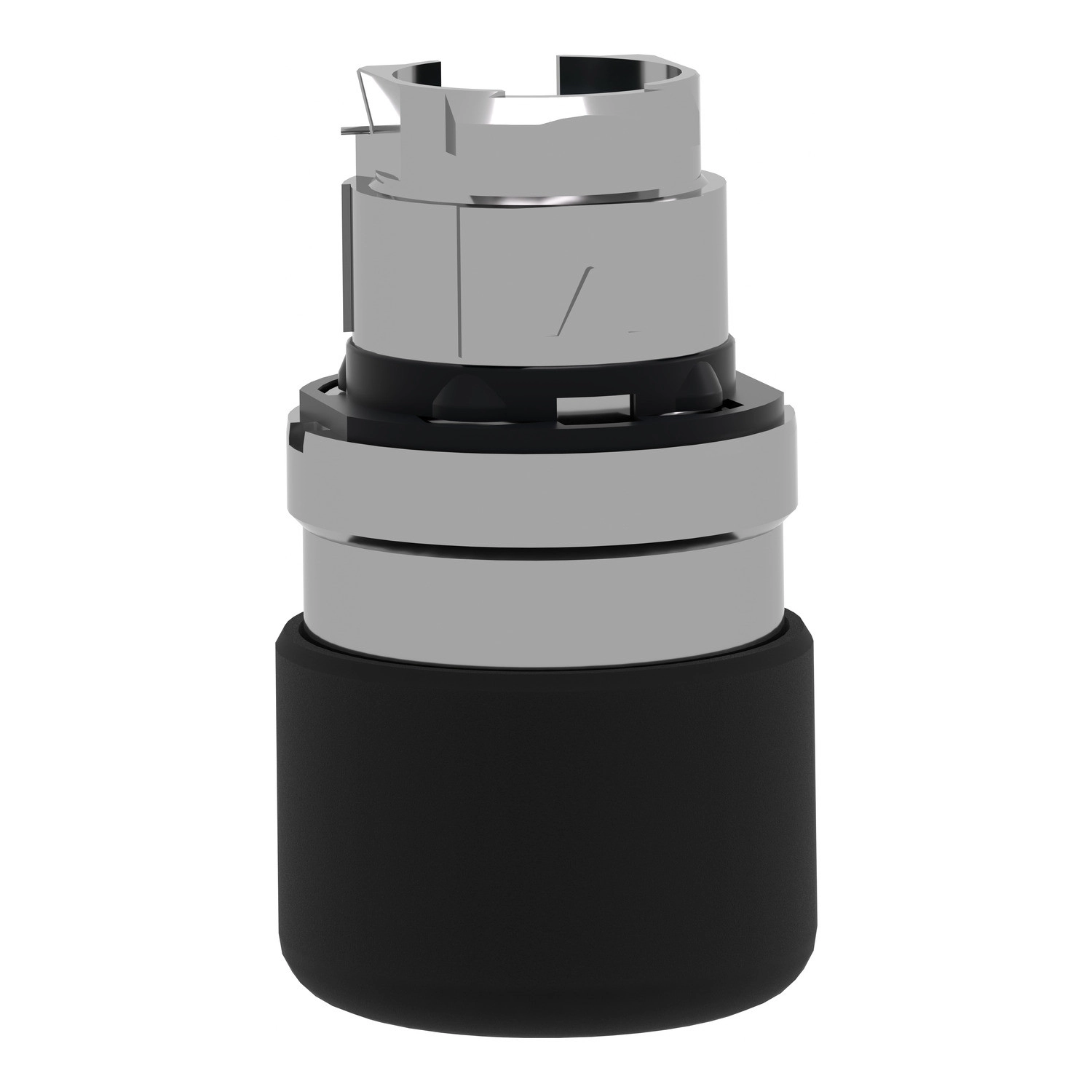

A ZB4BC24 egy 30 mm átmérőjű, fekete színű, gombafejű működtető egység, amely elegáns króm bevonatú fém kerettel rendelkezik. A termék standard fejkialakítással és rugós visszatérítő mechanizmussal működik, ami biztosítja, hogy a gomb minden megnyomás után automatikusan visszatérjen alaphelyzetébe. A nyomógomb 22 mm-es szabványos rögzítési átmérővel rendelkezik, így könnyen beépíthető a legtöbb ipari vezérlőpultba és kapcsolótáblába. A ZB4BC24 nem tartalmaz világítást, kizárólag mechanikus működtetésre szolgál.
A Schneider Electric kiemelt figyelmet fordított a ZB4BC24 nyomógomb fej tartósságára és megbízhatóságára. A termék kiemelkedő, 5.000.000 kapcsolási ciklust biztosító mechanikai élettartammal rendelkezik, ami rendkívül hosszú üzemidőt garantál még intenzív használat mellett is. A nyomógomb fej magas szintű védettséget biztosít por és víz ellen, amit az IP66, IP69 és IP69K védettségi besorolások igazolnak, ezáltal a termék tökéletes választás mosóhelyiségekben, élelmiszeripari és más, magas tisztasági követelményeket támasztó környezetben is. A NEMA 13 és NEMA 4X besorolások további bizonyítékot szolgáltatnak a termék kiváló környezeti ellenállóképességéről.
A ZB4BC24 nyomógomb kiemelkedő vibrációs ellenállással rendelkezik, 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint jelentős ütésállósággal bír, akár 30 gn (18 ms időtartamú) vagy 50 gn (11 ms időtartamú) félszinuszos gyorsulással szembeni védelemmel az IEC 60068-2-27 szabvány szerint. A termék széles hőmérséklet-tartományban (-40°C és +70°C között) üzemeltethető és tárolható, ami biztosítja a megbízható működést szélsőséges környezeti körülmények között is. A Schneider Electric ZB4BC24 nyomógomb megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-5-5, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1 és egyéb vonatkozó előírásoknak, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal, amelyek garantálják a termék kiváló minőségét és megfelelőségét a különböző piaci követelményeknek.
Schneider Electric Harmony XB4 - ZB4BC24 -fém Ø30 gombafejű nyomógomb fej, Ø22, visszatérő, fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Nem világító nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejtípus: Standard
Működtető elem formája: Kerek
Működtető típusa: Rugós visszatérítő
Működtető profil: Fekete gombafej Ø 30 mm, jelöletlen
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő információk
CAD méretek (szélesség): 30 mm
CAD méretek (magasság): 30 mm
CAD méretek (mélység): 52 mm
Mechanikai élettartam: 5000000 kapcsolási ciklus
Elektromos összetétel kód: C1 (<9 érintkezőhöz egyes blokkok használatával elölről szerelve)
C2 (<9 érintkezőhöz egyes és kettős blokkok használatával elölről szerelve)
C11 (<3 érintkezőhöz egyes blokkok használatával elölről szerelve)
C15 (<1 érintkezőhöz egyes blokkok használatával elölről szerelve)
Eszköz típusa: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti üzemi hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
