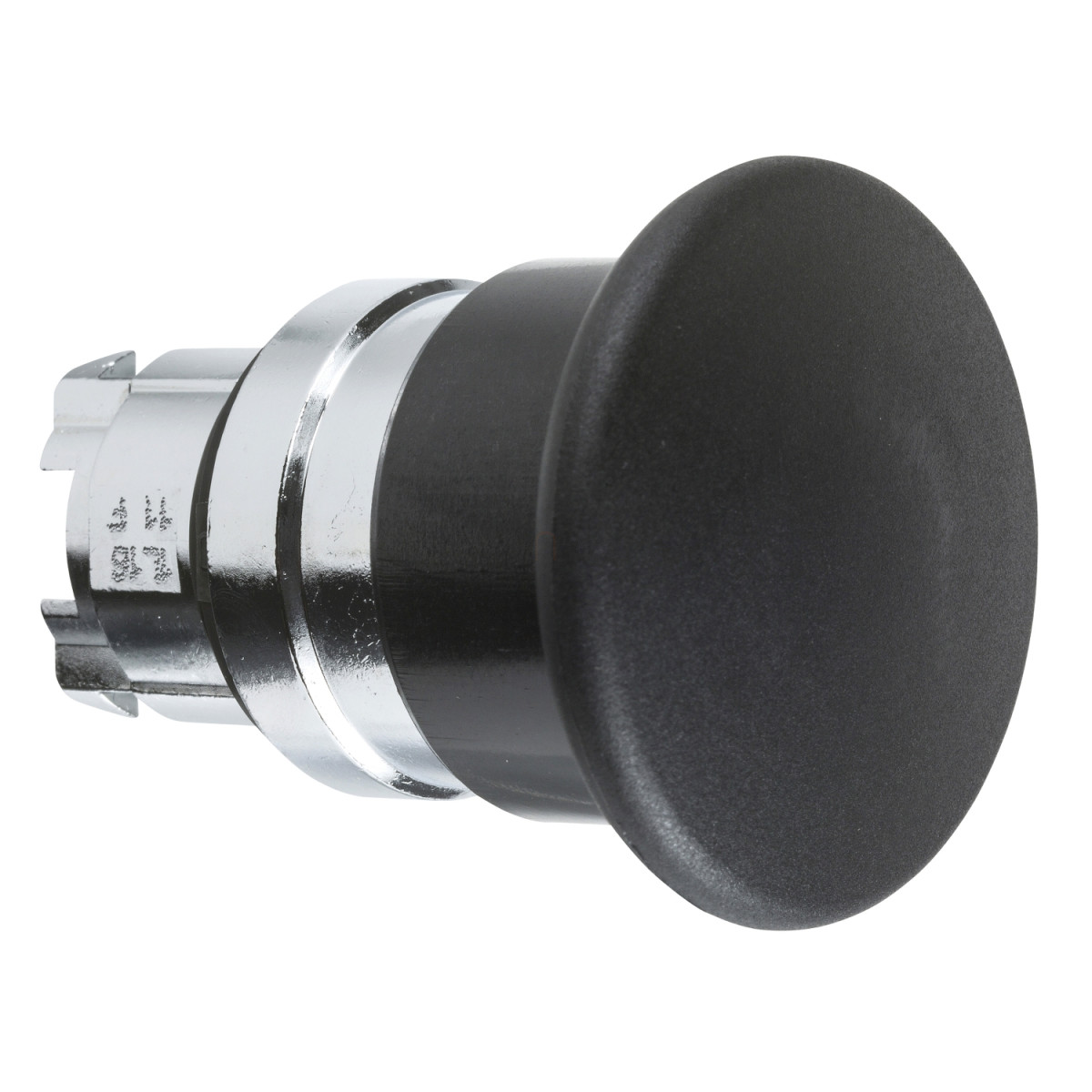

A Schneider Electric Harmony XB4 termékcsalád ZB4BC2 cikkszámú nyomógomb feje kiváló minőségű ipari vezérlőelem, amely megbízható működést biztosít a legigényesebb környezetekben is. Ez a nem világító, fekete színű, gombafejű nyomógomb fej ideális választás biztonsági alkalmazásokhoz és gépi vezérlésekhez, ahol a könnyű észlelhetőség és a robusztus kialakítás alapvető követelmény.
A termék egy 40 mm átmérőjű, fekete színű gombafejes kialakítással rendelkezik, amely krómozott fém keretben helyezkedik el, így biztosítva a hosszú élettartamot és a strapabíró működést. A 22 mm-es szerelési átmérővel rendelkező nyomógomb fejegység rugós visszatérésű működtetéssel van ellátva, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetbe. Ez az alkatrész a Harmony XB4 termékcsalád tagjaként kompatibilis a Schneider Electric más kapcsolódó elemeivel, így különböző konfigurációk építhetők belőle.
A ZB4BC2 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik, amelyek garantálják a hosszú távú, problémamentes használatot. A mechanikai élettartama figyelemre méltó - 5 millió kapcsolási ciklust képes elviselni, ami rendkívül hosszú üzemidőt biztosít ipari környezetben is. Védettsége is kimagasló: IP66, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és erős vízsugár elleni védelmet jelent, így a legszigorúbb ipari környezetben is megállja a helyét. Emellett megfelel a NEMA 13 és NEMA 4X követelményeinek is, továbbá IK06 ütésállósági fokozattal rendelkezik az IEC 50102 szerint, ami megfelelő mechanikai védelmet biztosít.
A termék rendkívül sokoldalúan alkalmazható különböző elektromos konfigurációkban. Kompatibilis a C1 (maximum 9 érintkező egyedülálló blokkok használatával, elölről szerelve), a C2 (maximum 9 érintkező egyedülálló és dupla blokkok használatával, elölről szerelve), a C11 (maximum 3 érintkező egyedülálló blokkok használatával, elölről szerelve) és a C15 (maximum 1 érintkező egyedülálló blokkok használatával, elölről szerelve) kódú elektromos összeállításokkal. Az üzemi hőmérsékleti tartománya -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést tesz lehetővé. A termék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1, EN/IEC 60947-5-1 és JIS C8201-1 előírásainak, valamint rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - ZB4BC2 -fém Ø40 gombafejű nyomógomb fej, Ø22, visszatérő, fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómbevonatú fém
Szerelési átmérő: 22 mm
Eloszthatatlan értékesítési mennyiség: 1
Fejegység típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fekete gomba Ø 40 mm, jelöletlen
Fedél/működtető vagy lencse színe: Fekete
Kiegészítő adatok
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összetételkód: C1 kevesebb mint 9 érintkezőhöz, egyes blokkok használata esetén elülső rögzítésnél
C2 kevesebb mint 9 érintkezőhöz, egyes és dupla blokkok használata esetén elülső rögzítésnél
C11 kevesebb mint 3 érintkezőhöz, egyes blokkok használata esetén elülső rögzítésnél
C15 kevesebb mint 1 érintkezőhöz, egyes blokkok használata esetén elülső rögzítésnél
Eszköz bemutatás: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok
EN/IEC 60947-1
EN/IEC 60947-5-5
CSA C22.2 No 14
EN/IEC 60947-5-4
UL 508
JIS C8201-5-1
EN/IEC 60947-5-1
JIS C8201-1
Terméktanúsítványok
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
