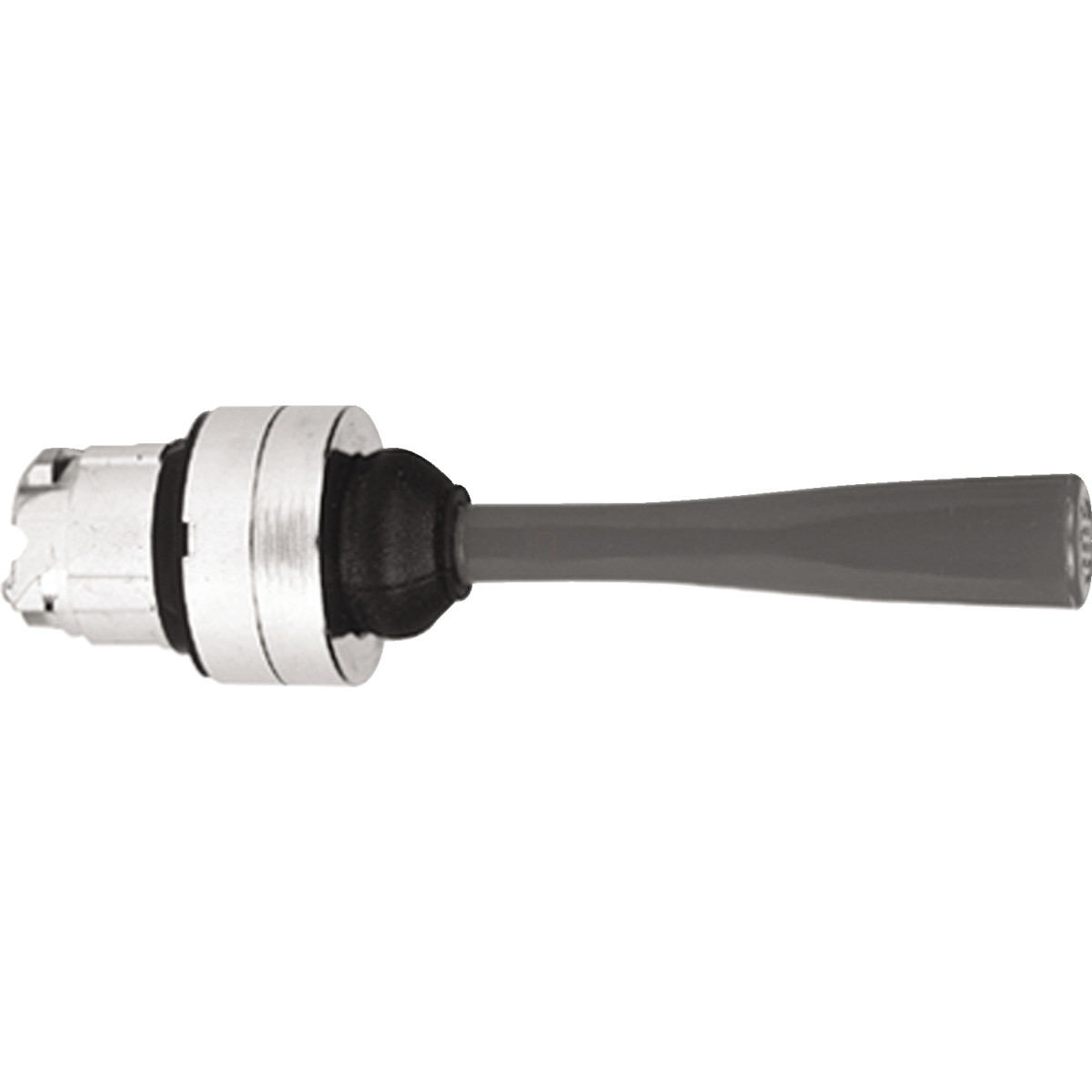

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BB2 joystick fej egy kiváló minőségű, professzionális ipari vezérlőelem, amely sokoldalú felhasználhatóságával és robusztus kivitelével tűnik ki. Ez a fekete fémből készült, 22 mm átmérőjű, mindenirányú, rugóvisszatéréses joystick fej ideális választás ipari automatizálási rendszerekhez, vezérlőpanelekhez és különféle gépipari alkalmazásokhoz.
A ZB4BB2 joystick fej kimagasló műszaki paraméterekkel rendelkezik, amelyek hosszú élettartamot és megbízható működést biztosítanak még a legkeményebb ipari környezetben is. A Harmony XB4 termékcsalád részeként standard, kerek kialakítású fejjel és króm bevonatú fém kerettel készül. Az eszköz 54 mm hosszú fekete működtető tengellyel van ellátva, amely kényelmes és pontos irányítást tesz lehetővé. A joystick minden irányba elmozdítható (omnidirekcionális), és rugó által biztosított automatikus visszatéréssel rendelkezik a nulla pozícióba, így használata biztonságos és hatékony.
A ZB4BB2 joystick fej rendkívül tartós, amit 1.000.000 kapcsolási ciklusos mechanikai élettartama is bizonyít. Az IP66-os védettségi szint (IEC 60529 szerint) garantálja a por és erős vízsugarak elleni védelmet, míg a NEMA 13 és NEMA 4X besorolás további biztosítékot jelent a nehéz környezeti feltételek mellett történő üzemeltetésre. Az eszköz ellenáll a nagy nyomású mosásnak is (7.000.000 Pa 55 °C-on, 0,1 m távolságból). Az IK03 fokozatú ütésállóság (IEC 50102 szerint) és az I-es érintésvédelmi osztály (IEC 60536 szerint) tovább növeli a biztonságos használatot. A termék működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között mozog. A joystick fej rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
A termék számos nemzetközi szabványnak és előírásnak felel meg, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-5 és JIS C8201-1. Minőségét és megbízhatóságát különböző nemzetközi tanúsítványok is igazolják, mint például CSA, LROS (Lloyds register of shipping), BV, UL listed és DNV. A ZB4BB2 joystick fej szerelése egyszerű, a szabványos 22,5 mm-es (ajánlott) vagy 22,3 mm-es (0-tól +0,4 mm tűréssel) furatba történik. A beszereléshez szükséges minimum távolságok és a részletes szerelési útmutató a termékdokumentációban megtalálható.
Schneider Electric Harmony XB4 - ZB4BB2 -fém joystick fej, Ø22, mindenirányú, visszatérő, fekete kar műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Joystick vezérlőfej
Eszköz rövid neve: ZB4
Keret anyaga: Króm bevonatú fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Nulla pozícióba rugóval visszatérő
Működtető profilja: Fekete, 54 mm hosszú működtető tengely
Működtető irány: Mindenirányú
Kiegészítő jellemzők
Működtető pozíció: Minden pozíció
Mechanikai élettartam: 1.000.000 ciklus
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Érintésvédelmi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Szerelési útmutató
Panel kivágás: Ø 22,5 mm / 0,89 in. ajánlott (Ø 22,3 mm 0+0,4 / 0,88 in. 0+0,016)
Minimális távolság: 40 mm min. / 1,57 in. min. (függőleges)
30 mm min. / 1,18 in. min. (vízszintes)
Méretek
Teljes hossz: 107 mm / 4,21 in.
Átmérő: Ø28,5 mm / Ø1,12 in.
