A Schneider Electric Harmony XB4 sorozatú ZB4BA9 nyomógomb fej egy kiváló minőségű, professzionális ipari kapcsolóelem, amely tökéletes választás vezérlőpanelekhez és ipari vezérlőrendszerekhez. Ez a nem világító nyomógomb fej a népszerű Harmony XB4 termékcsalád tagja, amely megbízhatóságáról és tartósságáról ismert az ipari automatizálás területén.

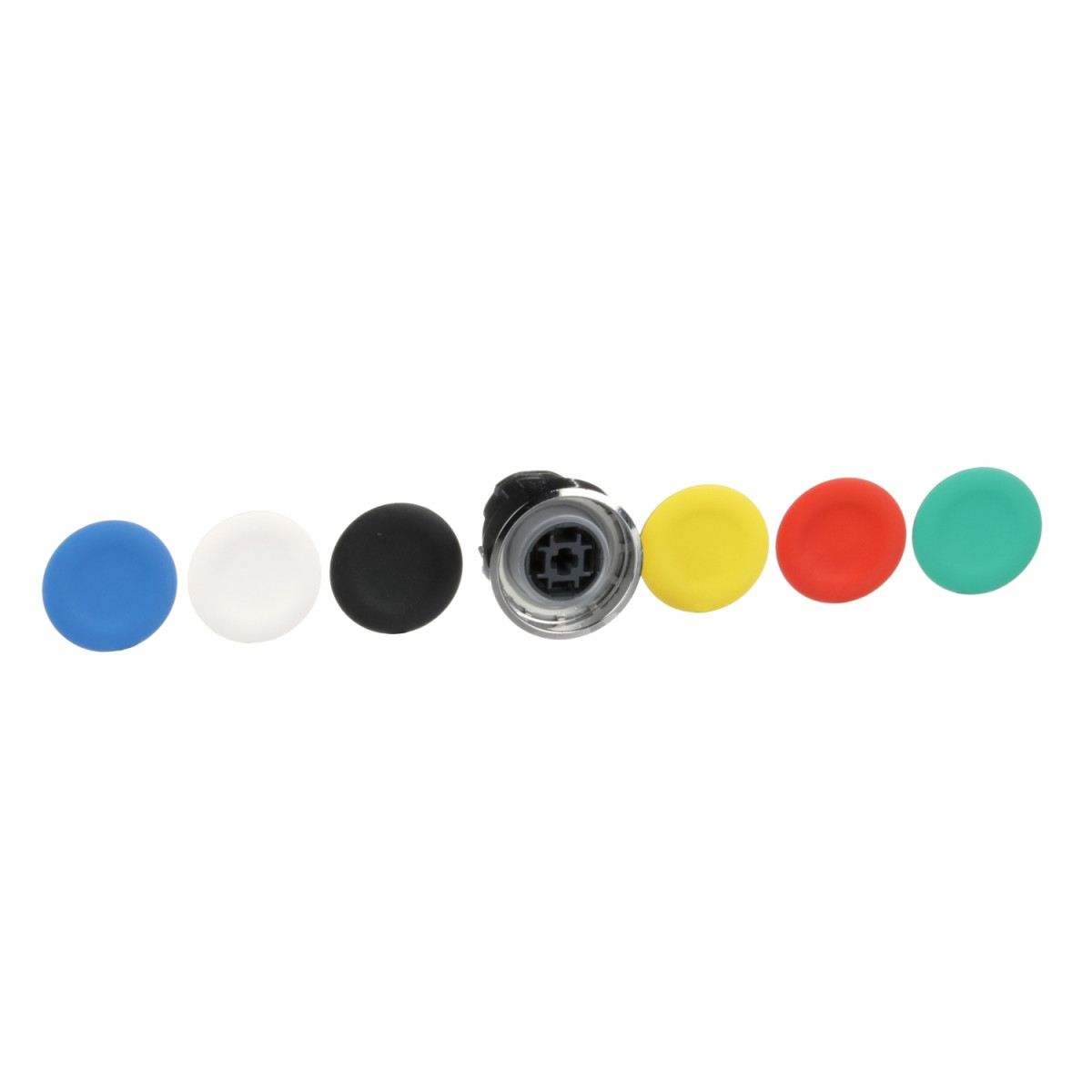

A ZB4BA9 nyomógomb fej egy standard kialakítású, visszatérő rugós működtetésű nyomógomb, amely krómozott fém előlappal rendelkezik, biztosítva a hosszú élettartamot és a professzionális megjelenést. A termék különlegessége, hogy hat különböző színű, jelöletlen nyomógomb tetővel érkezik, amelyek könnyen cserélhetők a felhasználás igényei szerint. Ez rendkívül praktikussá teszi a terméket, hiszen egyetlen alkatrész beszerzésével hatféle színvariáció állítható elő, legyen szó kék, fehér, fekete, sárga, piros vagy zöld nyomógombról. A 22,5 mm-es szabványos beépítési átmérő lehetővé teszi, hogy a legtöbb szabványos ipari vezérlőpanelbe könnyen beépíthető legyen.
A ZB4BA9 műszaki paraméterei lenyűgözőek. A termék IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízsugár-álló, így a legszigorúbb környezeti feltételeknek is megfelel. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, biztosítva a por, víz és korrózióálló tulajdonságokat. A nyomógomb mechanikai élettartama kiemelkedő: 10 000 000 működési ciklus, ami rendkívül hosszú távú használatot tesz lehetővé. A működési hőmérséklet-tartomány -40°C és +70°C között van, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. Az elektromos összeállítás kódja C1 (kevesebb mint 9 érintkező használata egyes blokkok elülső felszerelésével), C2, C11 vagy C15 lehet, így különböző vezérlési konfigurációkhoz alkalmazható.
A ZB4BA9 nyomógomb fej TH védőkezeléssel van ellátva, és I. osztályú túlfeszültség kategóriába tartozik az IEC 60536 szerint. A termék méretei kompaktak: a CAD szerinti teljes szélesség és magasság 29 mm, míg a teljes mélység 28 mm. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. Tanúsítványai között szerepel a BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL listed, amely bizonyítja a termék magas minőségét és megbízhatóságát. A rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, illetve 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén is az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BA9 -fém nyomógomb fej, Ø22, visszatérő, 6 eltérű színű nyomógomb tető műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Nem világító nyomógomb fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fejosztás típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: 6 színválasztékú süllyesztett, jelöletlen
Működtető kiegészítő információ: 6 színes sapkakészlettel
Sapka/működtető vagy lencse színe: 6 színválaszték
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 kevesebb mint 9 érintkező használata egyes blokkok elülső felszerelésével
C2 kevesebb mint 9 érintkező használata egyes és dupla blokkok elülső felszerelésével
C11 kevesebb mint 3 érintkező használata egyes blokkok elülső felszerelésével
C15 kevesebb mint 1 érintkező használata egyes blokkok elülső felszerelésével
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
