A Schneider Electric ZB4BA88 egy kiváló minőségű világító nyomógomb fej a népszerű Harmony XB4 termékcsaládból. Ez a megbízható ipari komponens a vezérlőpanelek és kezelőfelületek ideális kiegészítője, amely egyesíti a Schneider Electric precizitását a hosszú élettartammal és a robusztus kialakítással.

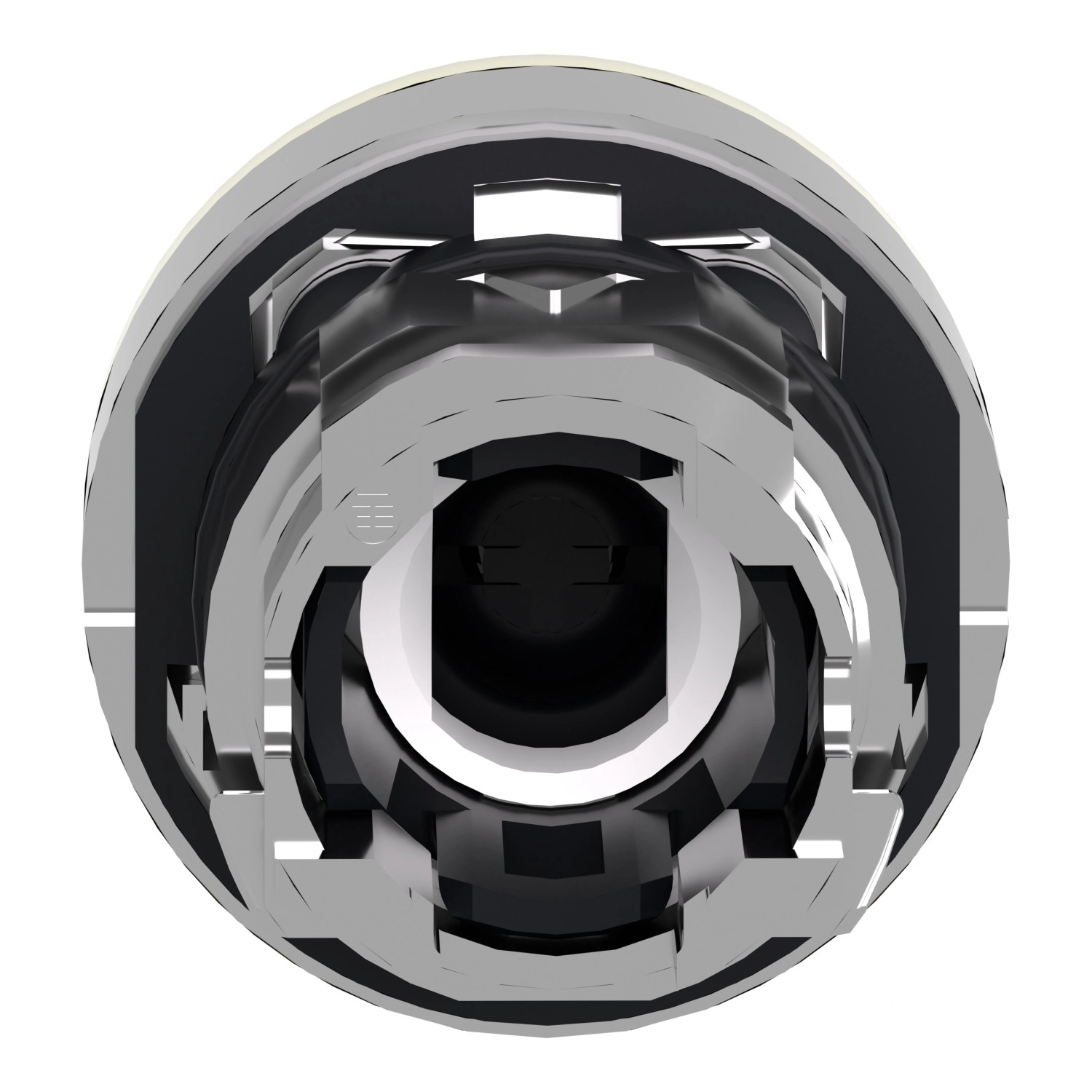

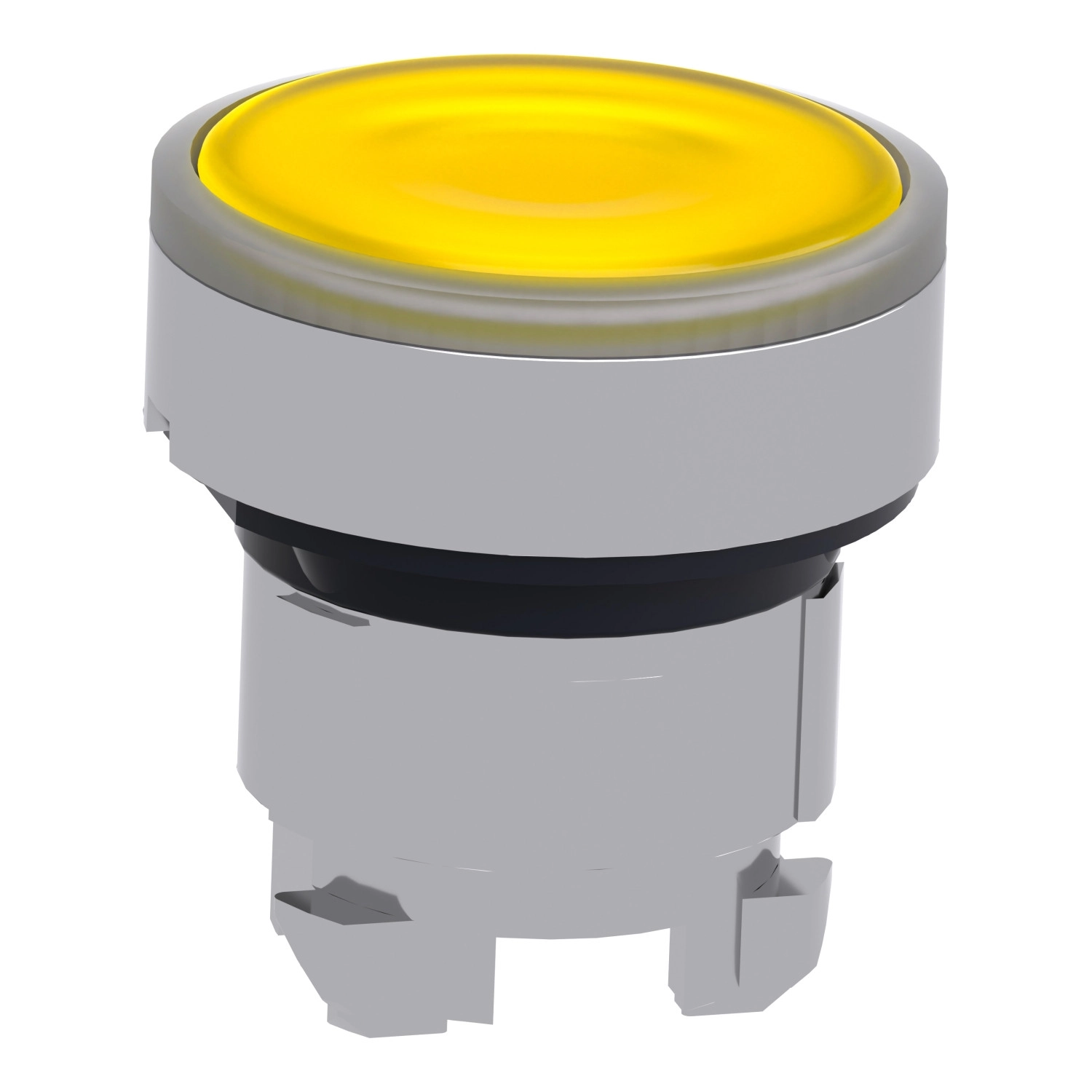

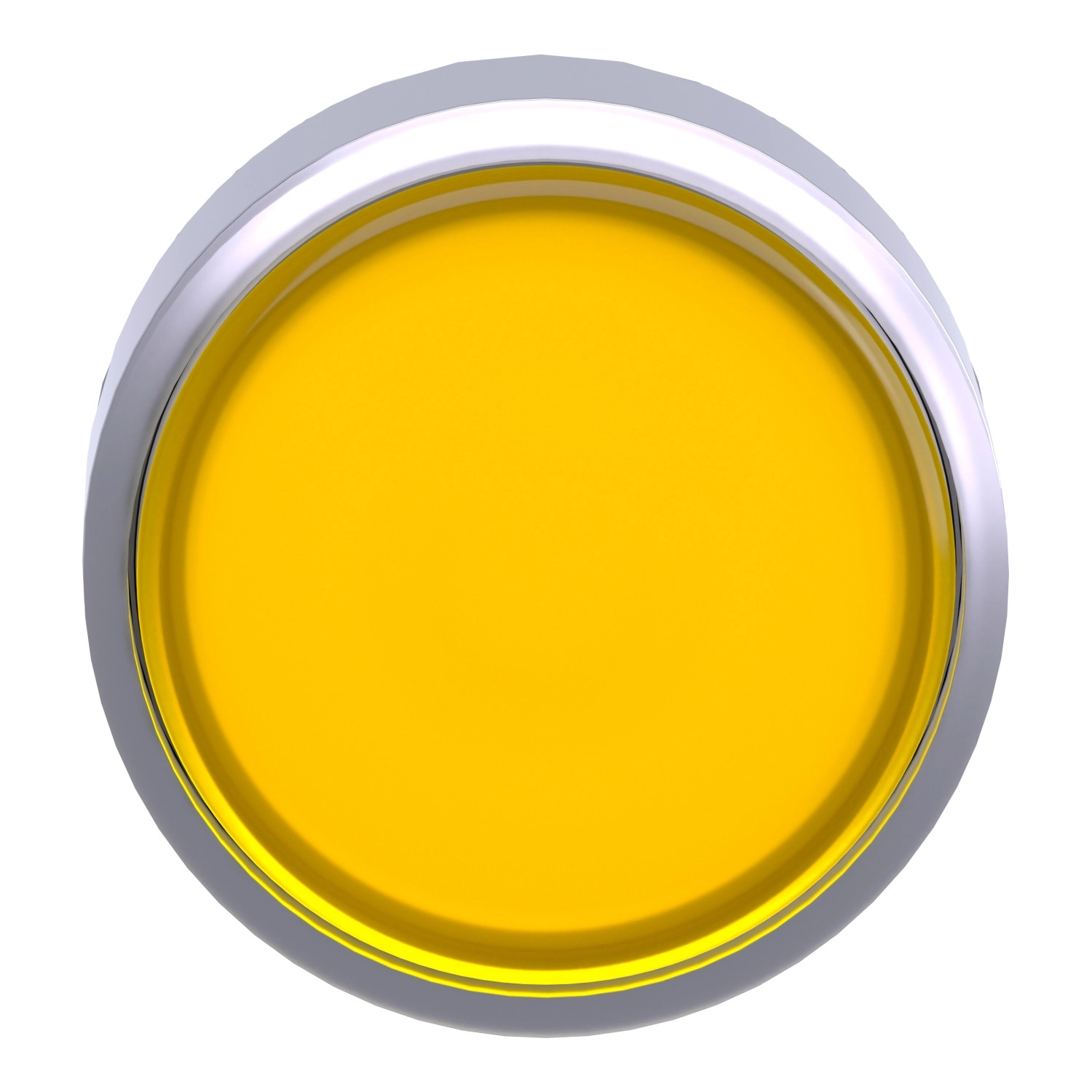

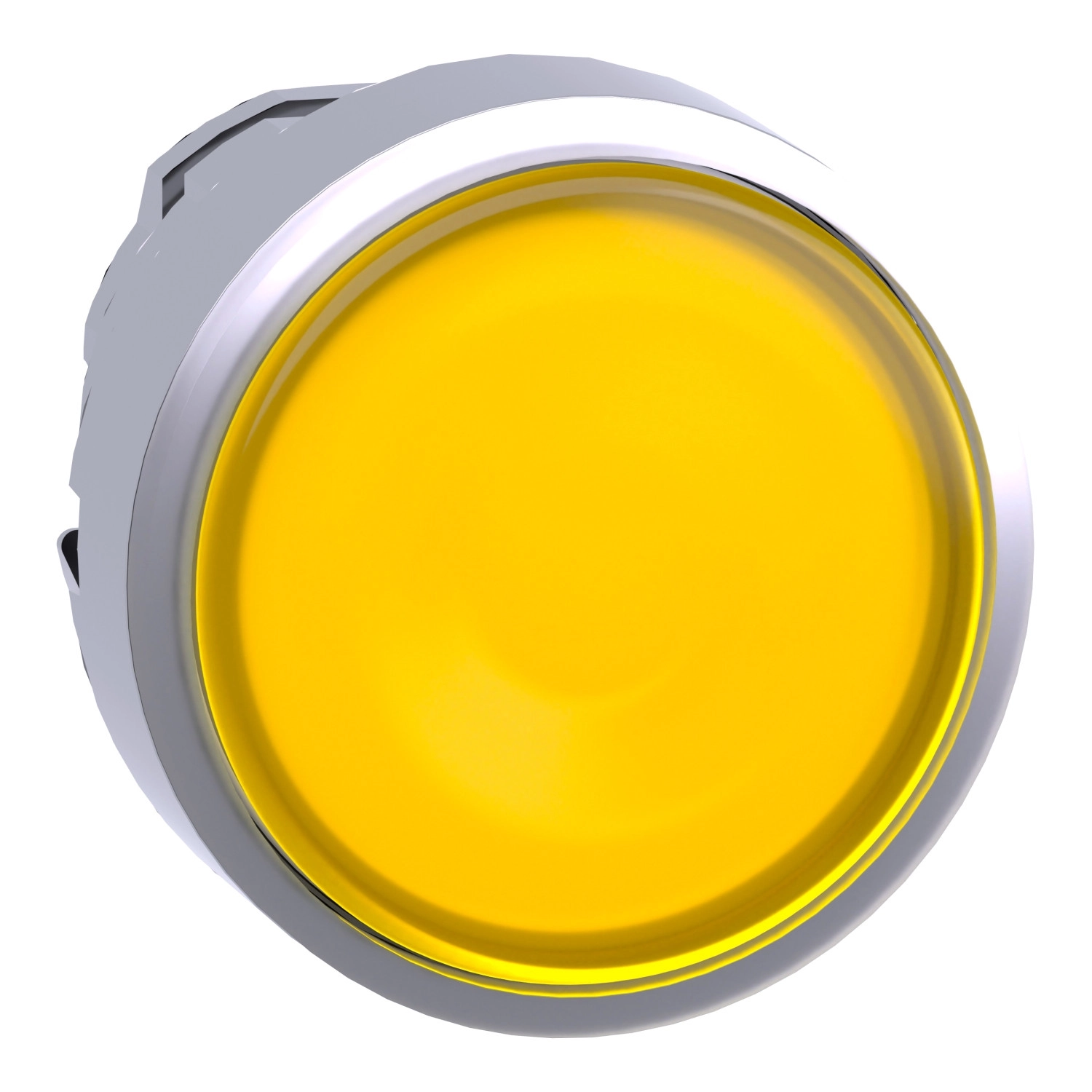

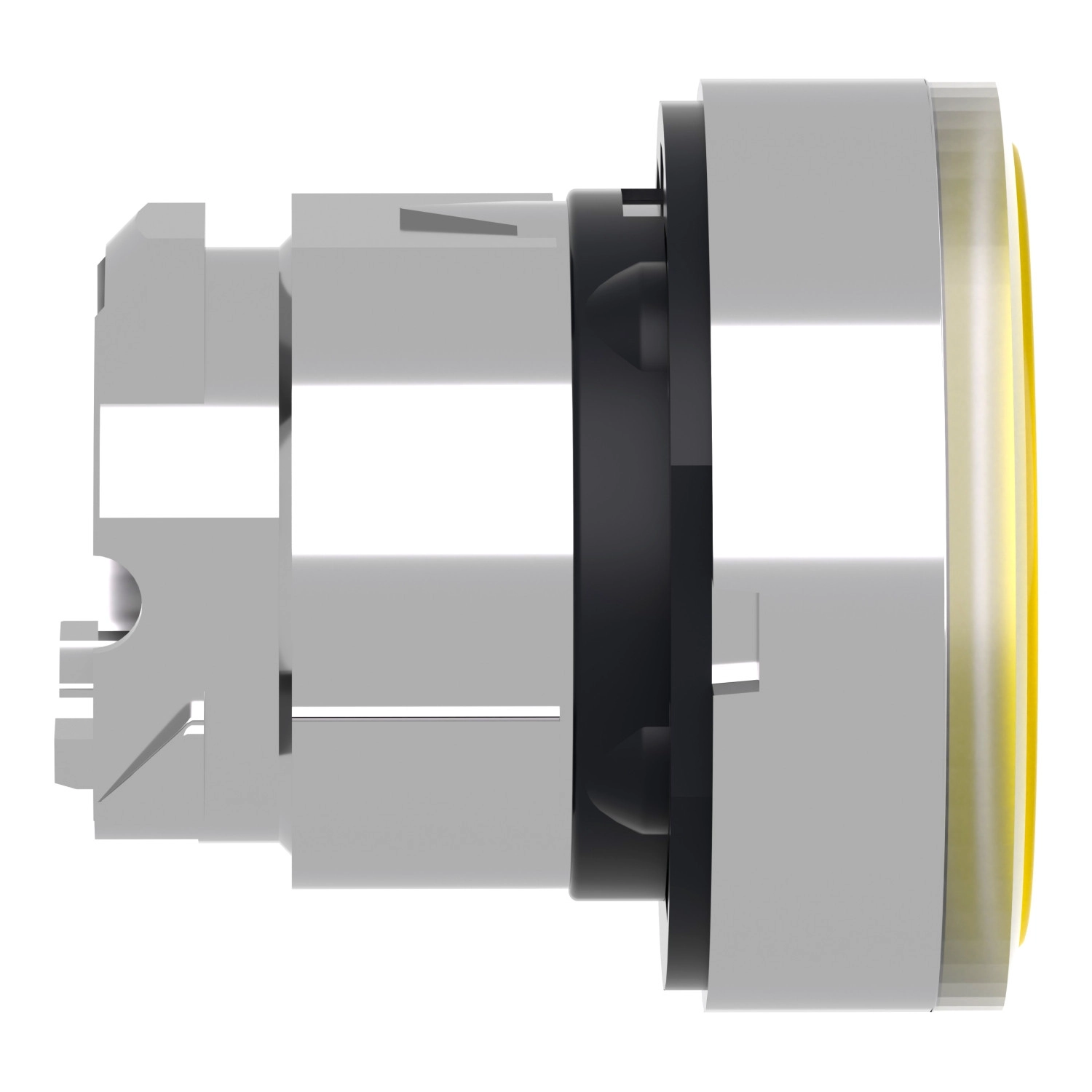

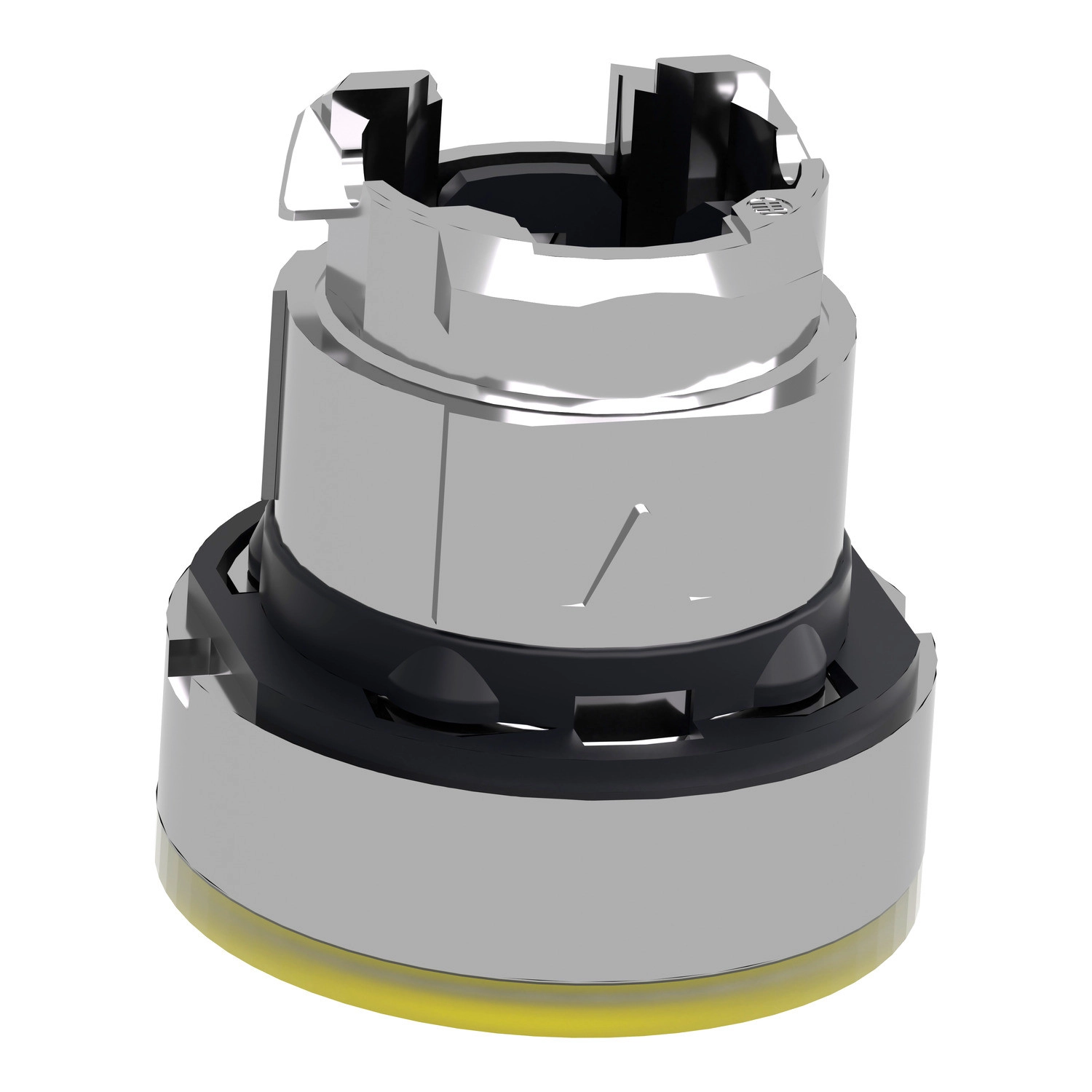

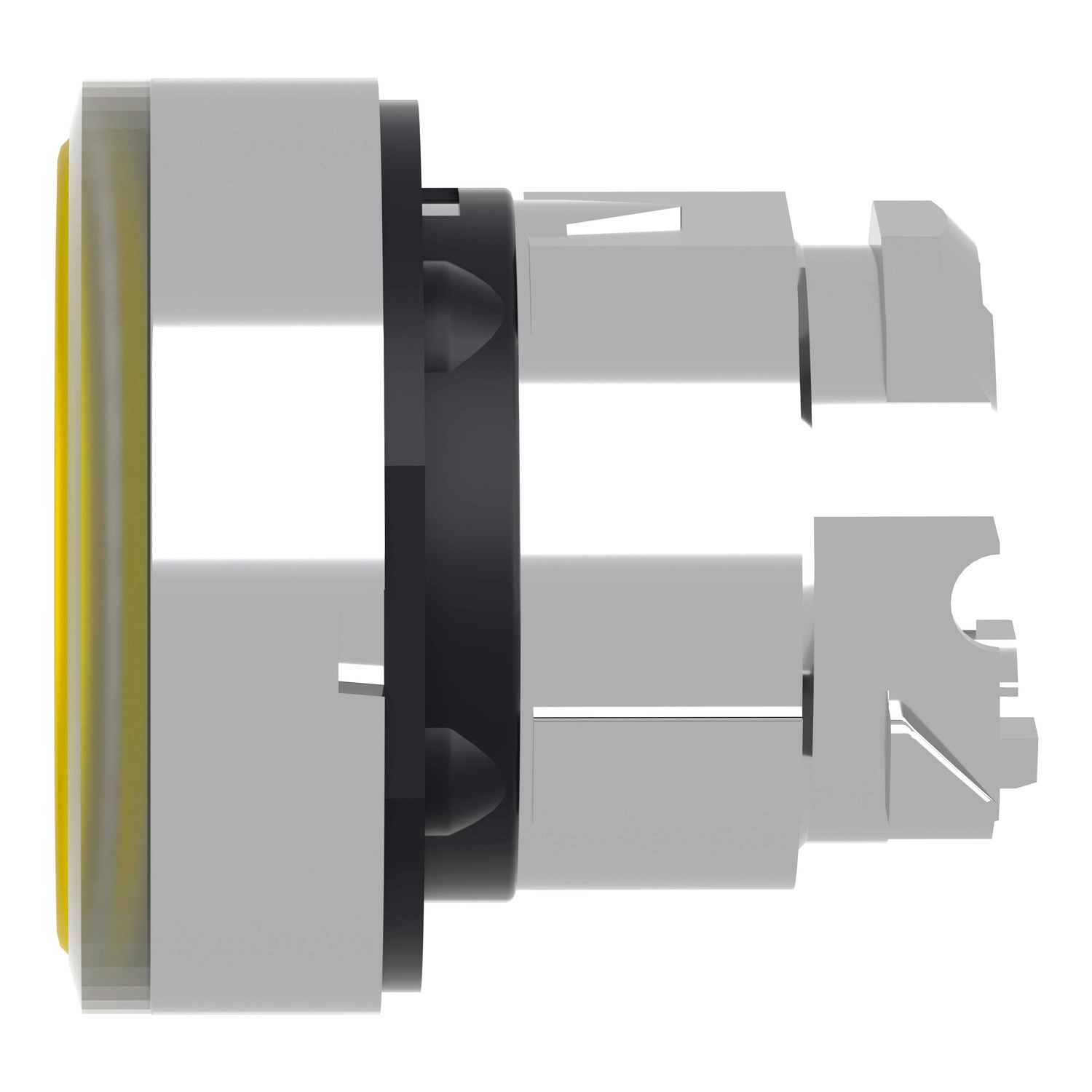

A ZB4BA88 egy 22 mm átmérőjű sárga, lapos nyomógomb fej, amely krómbevonatú fém kivitelben készül, így kiváló védelmet nyújt még a legzordabb ipari környezetben is. A termék konstrukciója lehetővé teszi címkék behelyezését, így testre szabható a gomb funkciójának jelölése, amely különösen hasznos komplex vezérlőpaneleken. A nyomógomb rugós visszatérítéssel működik, biztosítva a megbízható és azonnali visszatérést alapállapotba minden működtetés után. Kompatibilis az univerzális LED egységekkel, így a világítási funkció könnyen integrálható a meglévő rendszerekbe. Fontos megjegyezni, hogy a terméken esetleg észlelhető megjelenésbeli változás nem befolyásolja annak funkcionalitását vagy biztonságos használatát.
A ZB4BA88 világító nyomógomb fej rendkívül ellenálló a környezeti hatásokkal szemben, amit a magas szintű védettségi besorolások is alátámasztanak: IP66, IP67, IP69, IP69K az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X megfelelőség. Ezek biztosítják, hogy a termék ellenálljon a pornak, víznek és akár a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). A mechanikai tartósság kiemelkedő, akár 10 millió kapcsolási ciklus. Az IK06 besorolás pedig a mechanikai behatásokkal szembeni ellenállóságot garantálja az IEC 62262 szabvány szerint.
A ZB4BA88 nyomógomb fej -40...70 °C közötti környezeti hőmérsékleten üzemeltethető és tárolható, ami széles alkalmazási területet biztosít szélsőséges körülmények között is. A termék számos nemzetközi szabványnak és minősítésnek felel meg, többek között: IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, CSA C22.2 No 14, és JIS C8201-1. Emellett rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami tovább igazolja a minőségét és megbízhatóságát.
Az elektromos összeállítást illetően a ZB4BA88 különböző konfigurációkhoz használható, a kódok (M1, M2, M6, M10, C3, C4, C14) pedig a különböző alkalmazási lehetőségekre utalnak, például egyszerű és dupla blokkok elülső rögzítéséhez, integrált LED-del vagy transzformátorral. A termék méretei precízen tervezettek: 29 mm teljes szélesség, 29 mm teljes magasság és 30 mm teljes mélység. Beépítési méretek tekintetében a javasolt furatátmérő 22,5 mm, minimális távolságok pedig függőlegesen és vízszintesen 30-40 mm között vannak a különböző csatlakoztatási módoktól függően. A ZB4BA88 alapvető elemként kerül forgalomba, ami rugalmas rendszerintegrációt tesz lehetővé.
Schneider Electric Harmony XB4 - ZB4BA88 -fém világító nyomógomb fej, Ø22, visszatérő, sárga, betehető címke műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb fej
Rövid terméknév: ZB4
Termék kompatibilitás: Univerzális LED
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérítés
Működtető profil: Sárga sima, jelöletlen
Működtető kiegészítő információ: Címke behelyezéséhez
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagy nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: M1, M2, M6, M10, C3, C4, C14 - különböző kontaktus konfigurációkhoz
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
