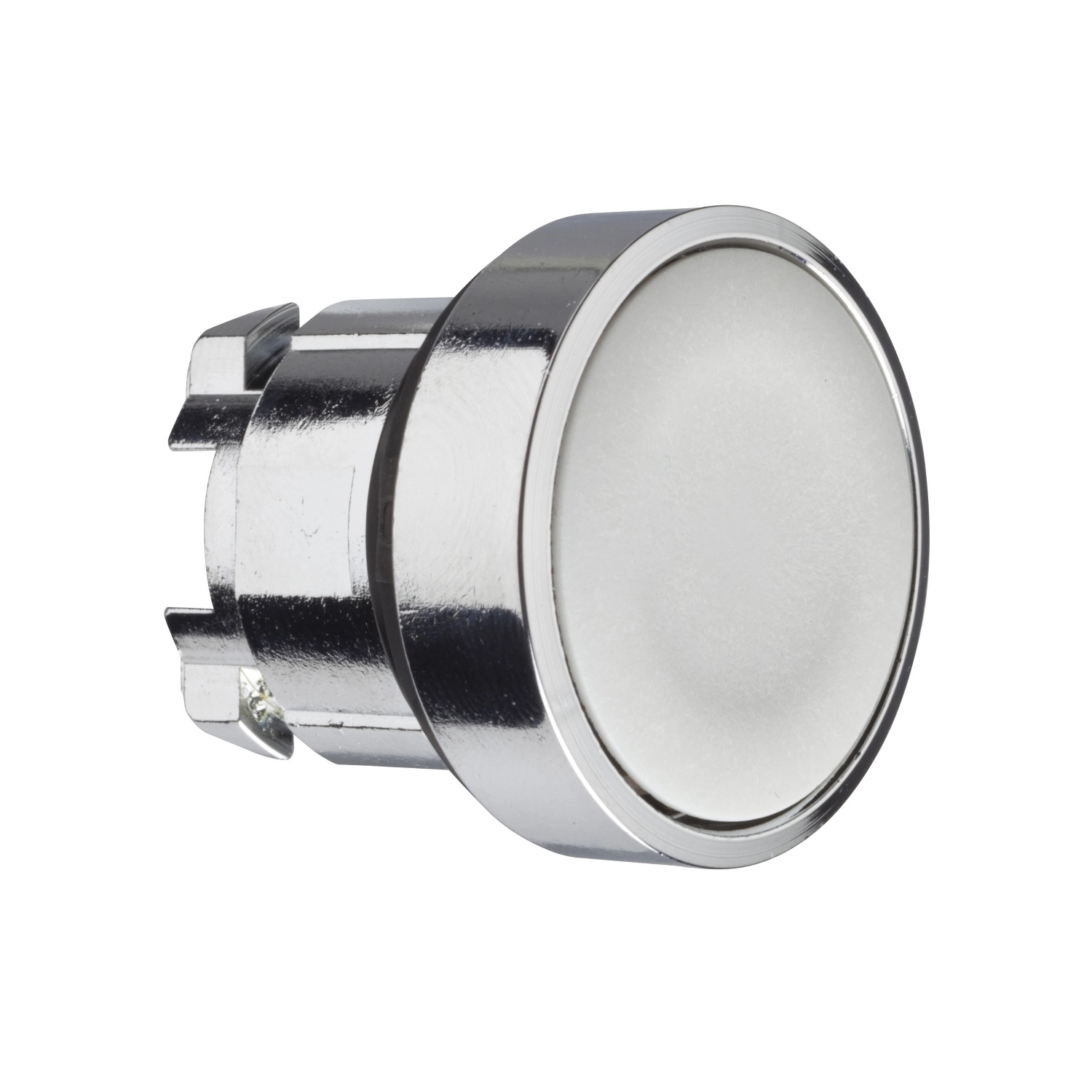

A Schneider Electric Harmony XB4 termékcsalád ZB4BA8 jelzésű nem világítható nyomógomb feje kiváló minőségű, ipari környezetbe tervezett kapcsolóelem, amely a megbízhatóság és a tartósság jegyében készült. Ez a szürke színű, sima felületű, jelöletlen nyomógomb fej 22,5 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari kapcsolópanellel és vezérlőfelülettel.
A termék kivitelezése a Schneider Electric ipari szabványainak megfelelő. A króm bevonatú fém keret nemcsak esztétikus megjelenést biztosít, hanem jelentősen növeli a kapcsoló élettartamát is. A kerek kialakítású nyomógomb működtetése rugós visszatérítésű, tehát a gomb megnyomás után automatikusan visszaáll alaphelyzetbe. A termék szürke színű, jelöletlen kivitelben készült, így univerzálisan használható különböző alkalmazásokban, vagy egyedi jelölésekkel látható el a felhasználási területnek megfelelően. A ZB4BA8 nyomógombfej standard típusú, ami azt jelenti, hogy a Harmony XB4 sorozat alapkiépítésű modelljei közé tartozik.
Műszaki paraméterei kiemelkedő teljesítményt és tartósságot garantálnak. A mechanikai élettartama legalább 10 millió kapcsolási ciklus, ami kivételes értéknek számít az ipari nyomógombok között. A termék többféle elektromos összeállításban használható: C1 kód esetén maximum 9 érintkezővel single blokkok használatával frontszerelésben, C2 kód esetén maximum 9 érintkezővel single és dupla blokkok használatával frontszerelésben, C11 kód esetén maximum 3 érintkezővel single blokkok használatával frontszerelésben, illetve C15 kód esetén maximum 1 érintkezővel single blokkok használatával frontszerelésben. A termék alapelem, amelyhez szükséges külön megvásárolni a megfelelő érintkező blokkokat a kívánt kapcsolási funkcióhoz.
Védelmi besorolása kiemelkedő: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízsugár ellen védett, sőt, nagy nyomású, magas hőmérsékletű vízsugárnak is ellenáll. NEMA besorolás szerint NEMA 13 és NEMA 4X védettséggel rendelkezik, ami biztosítja az olaj, hűtőfolyadék, nem korrozív anyagok és víz elleni védelmet. IK06 besorolása 1 joule ütésállóságot garantál. A termék -40°C és +70°C közötti környezeti hőmérsékleten tárolható és üzemeltethető, így szélsőséges körülmények között is megbízhatóan működik. Túlfeszültség kategóriája Class I az IEC 60536 szerint. Vibrációállósága 5 gn (f=2-500 Hz) az IEC 60068-2-6 szabványnak megfelelően, ütésállósága pedig 30 gn (időtartam=18 ms) félszinuszos gyorsulás esetén, illetve 50 gn (időtartam=11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
A ZB4BA8 nyomógomb fej megfelel számos nemzetközi szabványnak, többek között: IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1. Rendelkezik továbbá BV, CSA, DNV, LROS (Lloyds hajózási regiszter) és UL tanúsítványokkal, ami igazolja, hogy a termék megfelel a legmagasabb biztonsági követelményeknek. A nyomógomb szerelését megkönnyíti a részletes telepítési útmutató, amely pontos méretezési adatokat tartalmaz a panelkivágáshoz és az áramköri nyomtatott lap előkészítéséhez. A Schneider Electric ZB4BA8 nyomógomb fej kiválóan alkalmazható ipari vezérlőpaneleken, gyártósorokon, gépeken és berendezéseken, ahol tartós, megbízható és biztonságos működtetésre van szükség.
Schneider Electric Harmony XB4 - ZB4BA8 -fém nyomógomb fej műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék típusa: Fej nem világítható nyomógombhoz
Rövid terméknév: ZB4
Kivitel: Standard
Fizikai jellemzők
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető kivitele: Szürke, sima felületű, jelölés nélküli
Kupak/működtető vagy lencse színe: Szürke
Méretadatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Műszaki paraméterek
Mechanikai élettartam: 10.000.000 kapcsolási ciklus
Elektromos összeállítási kód: C1 max. 9 érintkezőhöz single blokkokkal frontszerelésben
C2 max. 9 érintkezőhöz single és dupla blokkokkal frontszerelésben
C11 max. 3 érintkezőhöz single blokkokkal frontszerelésben
C15 max. 1 érintkezőhöz single blokkokkal frontszerelésben
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
IEC 60947-1
IEC 60947-5-5
IEC 60947-5-4
UL 508
CSA C22.2 No 14
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
