A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BA7341 egy kiváló minőségű kettősfejű nyomógombfej, amely ipari alkalmazások széles körében használható. Ez a 22 mm átmérőjű, króm bevonatú fém nyomógomb különösen népszerű választás kapcsolószekrények, vezérlőpanelek és gépvezérlők esetében, ahol megbízhatóságra és tartósságra van szükség.

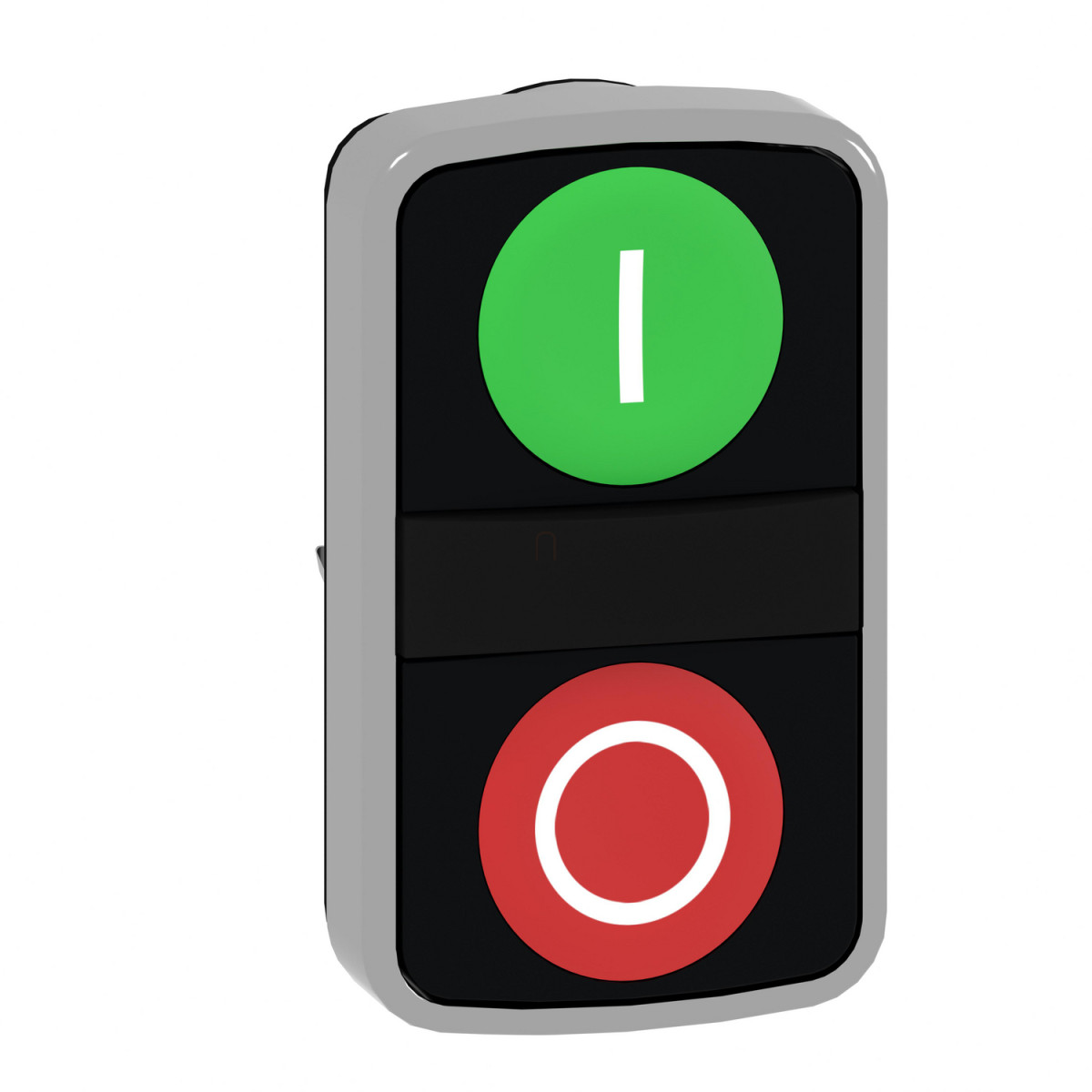

A ZB4BA7341 nyomógombfej két különböző színű és jelölésű nyomógombbal rendelkezik: egy zöld színű, "I" jellel ellátott és egy piros színű, "O" jellel ellátott nyomógombbal. Ez az intuitív színkódolás és jelölés lehetővé teszi a kezelő számára, hogy egyértelműen azonosítsa a be- és kikapcsolási funkciókat, ami különösen hasznos ipari környezetben, ahol a gyors és egyértelmű vezérlés létfontosságú. A nyomógombok rugós visszatérésűek és süllyesztett kialakításúak, ami megakadályozza a véletlen működtetést.
A Harmony XB4 sorozat ezen tagja kiemelkedő IP védelemmel rendelkezik: IP66, IP67 és IP69 besorolással is büszkélkedhet, ami kivételes védelmet nyújt por és víz ellen. Különösen figyelemreméltó az IP69 védettség, amely ellenáll a nagy nyomású, magas hőmérsékletű vízsugárnak (7000000 Pa nyomás 55°C-on, 0,1 méter távolságból), így ideális választás olyan környezetbe, ahol gyakori a nagynyomású mosás vagy tisztítás. Az amerikai szabványok szerint NEMA 13 és NEMA 4X védettséget is biztosít, ami tovább erősíti a termék sokoldalúságát nemzetközi alkalmazásokban. A mechanikai ütésállóságot az IK06 besorolás garantálja az IEC 50102 szerint.
A ZB4BA7341 nyomógombfej kiemelkedő mechanikai tartóssággal rendelkezik, akár 1.000.000 ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat mellett is. Széles hőmérsékleti tartományban használható, -40°C és +70°C között, így extrém környezeti feltételek között is megbízhatóan működik. A termék szabványos 22 mm-es furatba szerelhető, ami megkönnyíti a telepítést és a meglévő rendszerekbe való integrálást. A terméket különböző elektromos összeállítási kódokkal használhatod: C3 (legfeljebb 6 érintkező egyes blokkok használatával), C4 (legfeljebb 6 érintkező egyes és dupla blokkok használatával) vagy C14 (legfeljebb 2 érintkező egyes blokkok használatával). A jelölések színe fekete, ha fehér sapkát használsz, illetve fehér, ha zöld, piros vagy fekete sapkát alkalmazol, ami tovább növeli a láthatóságot és a felhasználóbarát kialakítást.
Schneider Electric Harmony XB4 - ZB4BA7341 -fém kettősfejű nyomógomb fej, Ø22, visszatérő, 1 zöld "I" 1 kiemelkedő piros "O" nyomógomb műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Kettősfejű nyomógombfej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Négyszögletes
Működtető típusa: rugós visszatérő
Működtető profil: 2 süllyesztett nyomógomb
Működtetők leírása: Zöld "I" - piros "O"
Kiegészítő információk
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Jelölés színe: Fekete jelölés fehér sapkák esetén, Fehér jelölés zöld, piros vagy fekete sapkák esetén
Működtető profil: Zöld süllyesztett, I (fehér), Piros süllyesztett, O (fehér)
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 <6 érintkező esetén egyes blokkok használatával elülső szerelésben, C4 <6 érintkező esetén egyes és dupla blokkok használatával elülső szerelésben, C14 <2 érintkező esetén egyes blokkok használatával elülső szerelésben
Eszköz megjelenítése: Alap elem
Környezeti paraméterek
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
