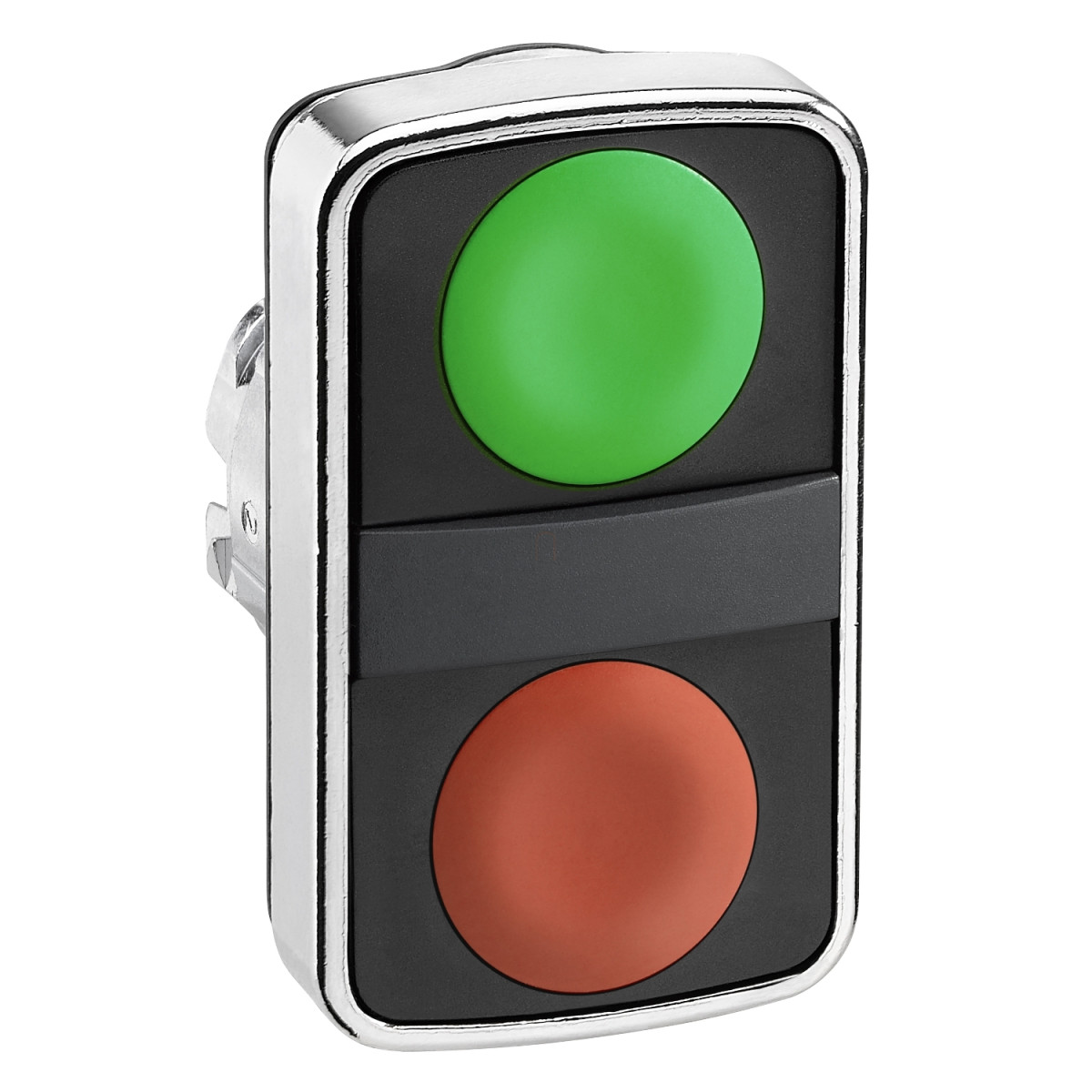

A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BA7340 egy kiváló minőségű, kettős nyomógomb fej, amely ipari alkalmazásokhoz tervezett megbízható vezérlőelem. Ez a modell két különböző színű nyomógombot tartalmaz egy egységben: egy zöld és egy piros, jelölés nélküli nyomógombot, amelyek segítségével könnyedén vezérelhetsz két különböző funkciót egyetlen kezelőszerv használatával.
A ZB4BA7340 robusztus kialakítása krómozott fém házból készült, amely tartósságot és professzionális megjelenést biztosít. A 22 mm-es szabványos szerelési átmérővel könnyen beilleszthető a legtöbb ipari vezérlőpanelbe. A nyomógombok kialakítása süllyesztett (flush) típusú, ami csökkenti a véletlen működtetés kockázatát, ugyanakkor rugós visszatérő mechanizmussal rendelkezik, így minden használat után automatikusan visszaáll alaphelyzetbe.
A kettős nyomógomb fej figyelemre méltó technikai paraméterekkel büszkélkedhet. Az IP67 és IP69 védettségi fokozatoknak köszönhetően tökéletesen ellenáll a pornak és a víz behatolásának, sőt, akár nagy nyomású mosással (7000000 Pa nyomással 55 °C-on, 0,1 m távolságról) is tisztítható. A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék rendkívüli ellenálló képességére. Az IK06 mechanikai ütésállósági védelem biztosítja, hogy a termék ellenálljon a mechanikai behatásoknak. Mindemellett az elektromos áramütés elleni védelem tekintetében I-es osztályú besorolással rendelkezik az IEC 60536 szabvány szerint.
A ZB4BA7340 modell kiemelkedő mechanikai tartóssággal büszkélkedhet, hiszen akár 1 000 000 működési ciklust is kibír, ami hosszú élettartamot garantál még a legmegerőltetőbb ipari környezetben is. A termék -40°C és +70°C közötti széles üzemi hőmérsékleti tartományban használható, így a legszélsőségesebb körülmények között is megbízhatóan működik. A komponensek jelölése tekintetében a zöld, piros vagy fekete kupakokhoz fehér jelölés, míg a fehér kupakokhoz fekete jelölés tartozik, ami biztosítja a jó láthatóságot és az egyértelmű azonosíthatóságot.
A termék elektromos konfigurációja rugalmas, különböző kontakt blokkok használatát teszi lehetővé. A C3 konfiguráció legfeljebb 6 kontaktust támogat elülső rögzítéssel, egyedi blokkok használatával, a C4 konfiguráció szintén legfeljebb 6 kontaktust tesz lehetővé, de kombinálva az egyes és dupla blokkokat, míg a C14 konfiguráció legfeljebb 2 kontaktust támogat egyedi blokkokkal elülső rögzítéssel. A ZB4BA7340 alapegységként kerül forgalomba, amely szabványos vezérlőpanelekbe szerelhető, valamint nyomtatott áramköri lapokhoz is csatlakoztatható különböző adapter opciókkal. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1 és JIS C8201-1 előírásainak, és rendelkezik CSA, LROS, BV, UL, DNV tanúsítványokkal, így világszerte alkalmazható ipari környezetben.
Schneider Electric Harmony XB4 - ZB4BA7340 -fém kettősfejű nyomógomb fej, Ø22, visszatérő, 1-1 zöld/piros nyomógomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Kettősfejű nyomógombfej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejforma: Standard
Értékesítési egység: 1
Jelzőegység fejének alakja: Téglalap
Működtetés típusa: rugós visszatérő
Működtetőgomb profilja: 2 süllyesztett nyomógomb
Működtetőgombok leírása: Zöld jelöletlen - piros jelöletlen
Kiegészítő adatok
Jelölésfestés színe: Fehér jelölés zöld, piros vagy fekete sapkák esetén, fekete jelölés fehér sapkák esetén
Működtetőgombok: Zöld süllyesztett, jelöletlen / Piros süllyesztett, jelöletlen
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 max. 6 kontaktushoz elülső rögzítésű egyedi blokkokkal / C4 max. 6 kontaktushoz elülső rögzítésű egyedi és dupla blokkokkal / C14 max. 2 kontaktushoz elülső rögzítésű egyedi blokkokkal
Eszköz kivitele: Alapelem
Környezeti paraméterek
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Elektromos áramütés elleni védelem: I. osztály IEC 60536 szerint
IP védettségi fokozat: IP67 IEC 60529 szerint / IP69 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 / NEMA 4X
IK védettségi fokozat: IK06 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1 / IEC 60947-5-4 / JIS C8201-5-1 / UL 508 / CSA C22.2 No 14 / IEC 60947-5-5 / IEC 60947-5-1 / JIS C8201-1
Terméktanúsítványok: CSA / LROS (Lloyds register of shipping) / BV / UL listed / DNV
Ellenállási jellemzők
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Vibrációs ellenállás: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullám gyorsulás IEC 60068-2-27 szerint / 50 gn (időtartam = 11 ms) félszinuszhullám gyorsulás IEC 60068-2-27 szerint
