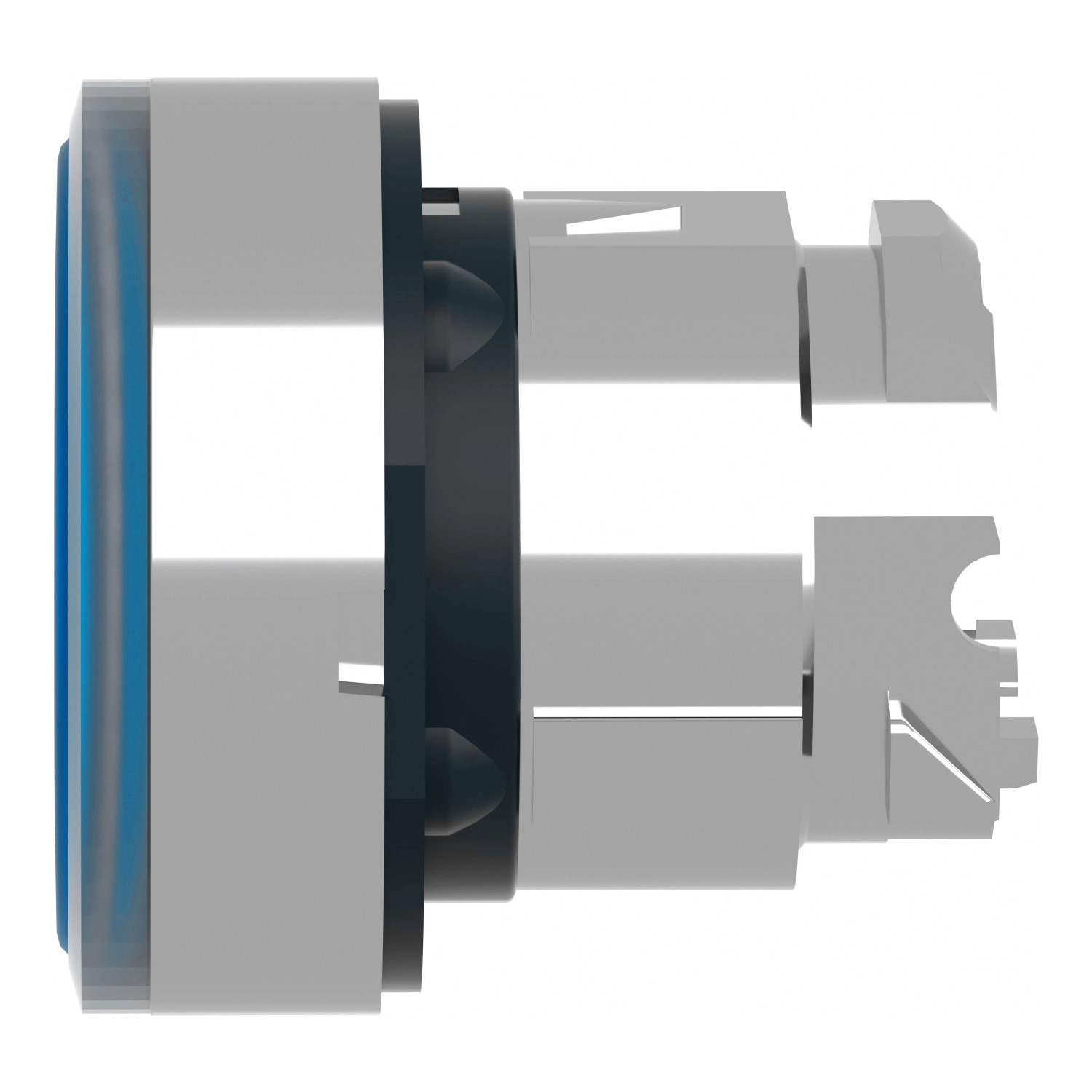

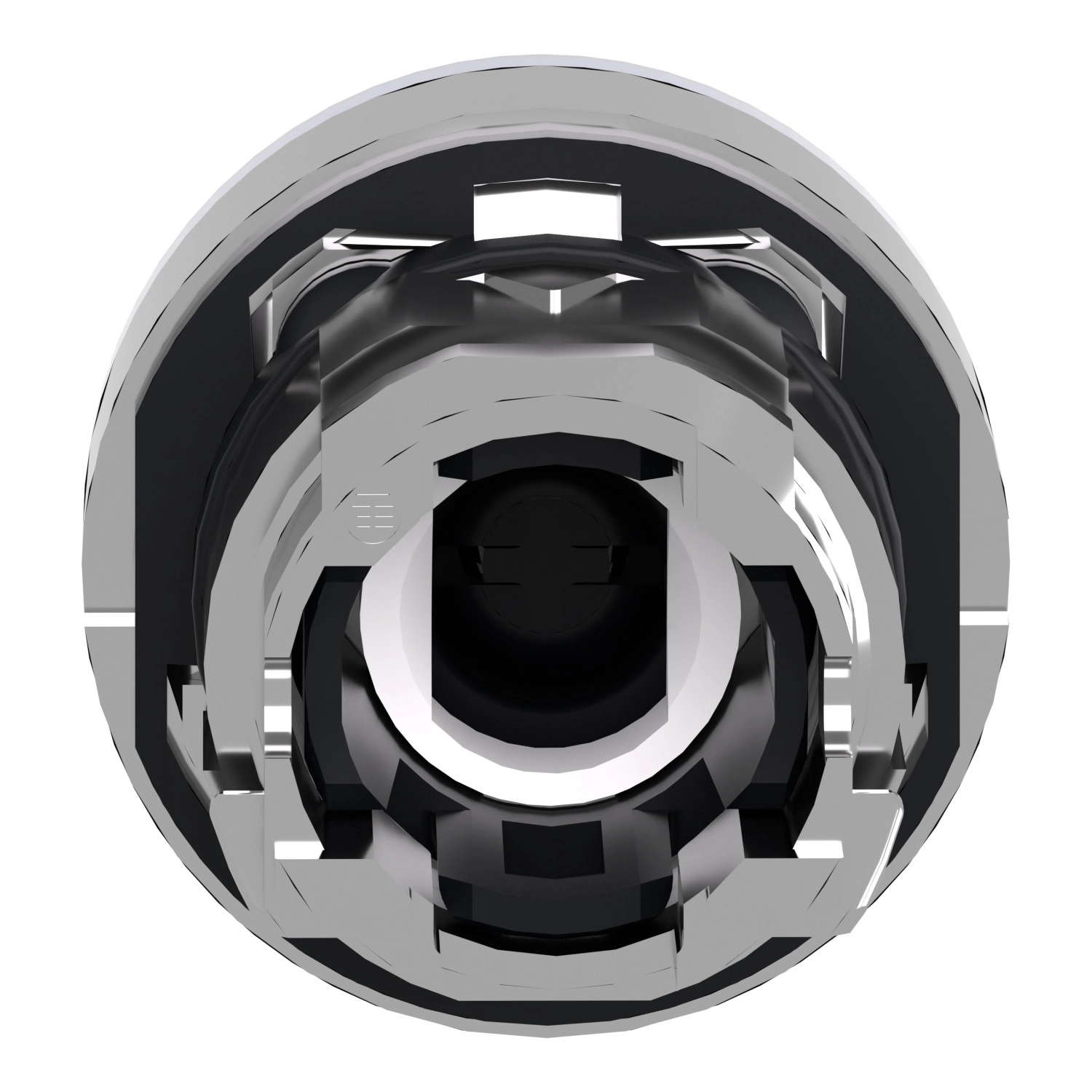

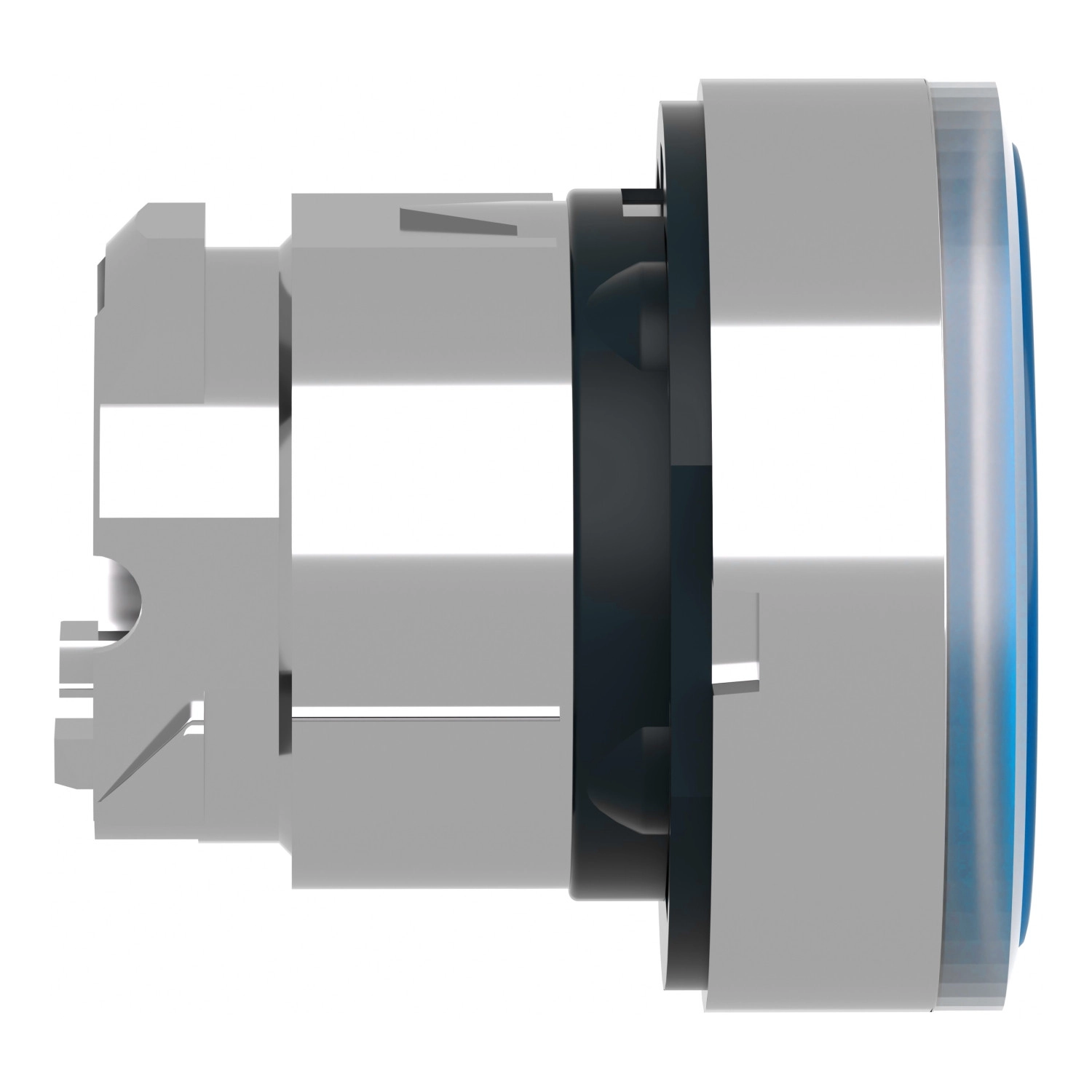

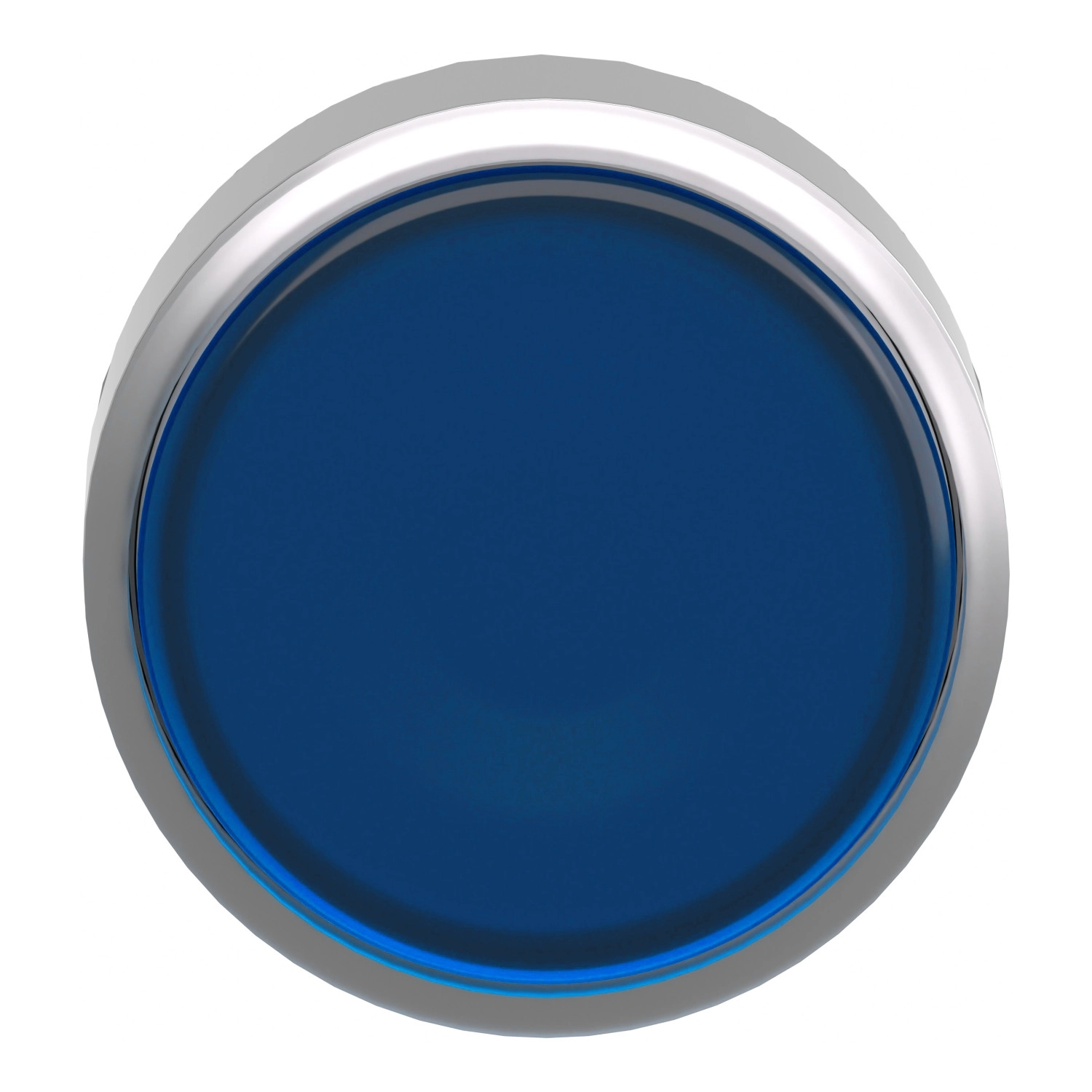

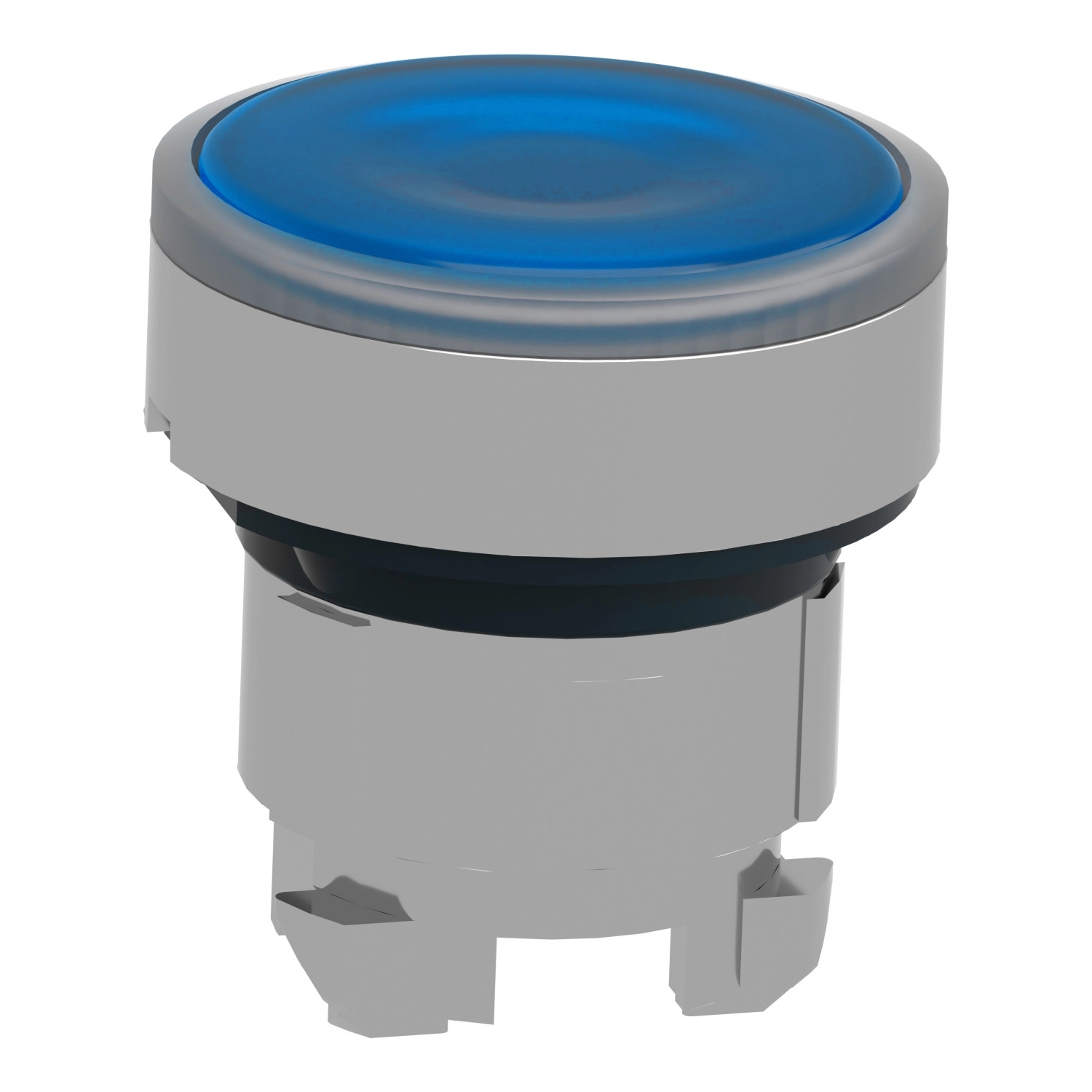

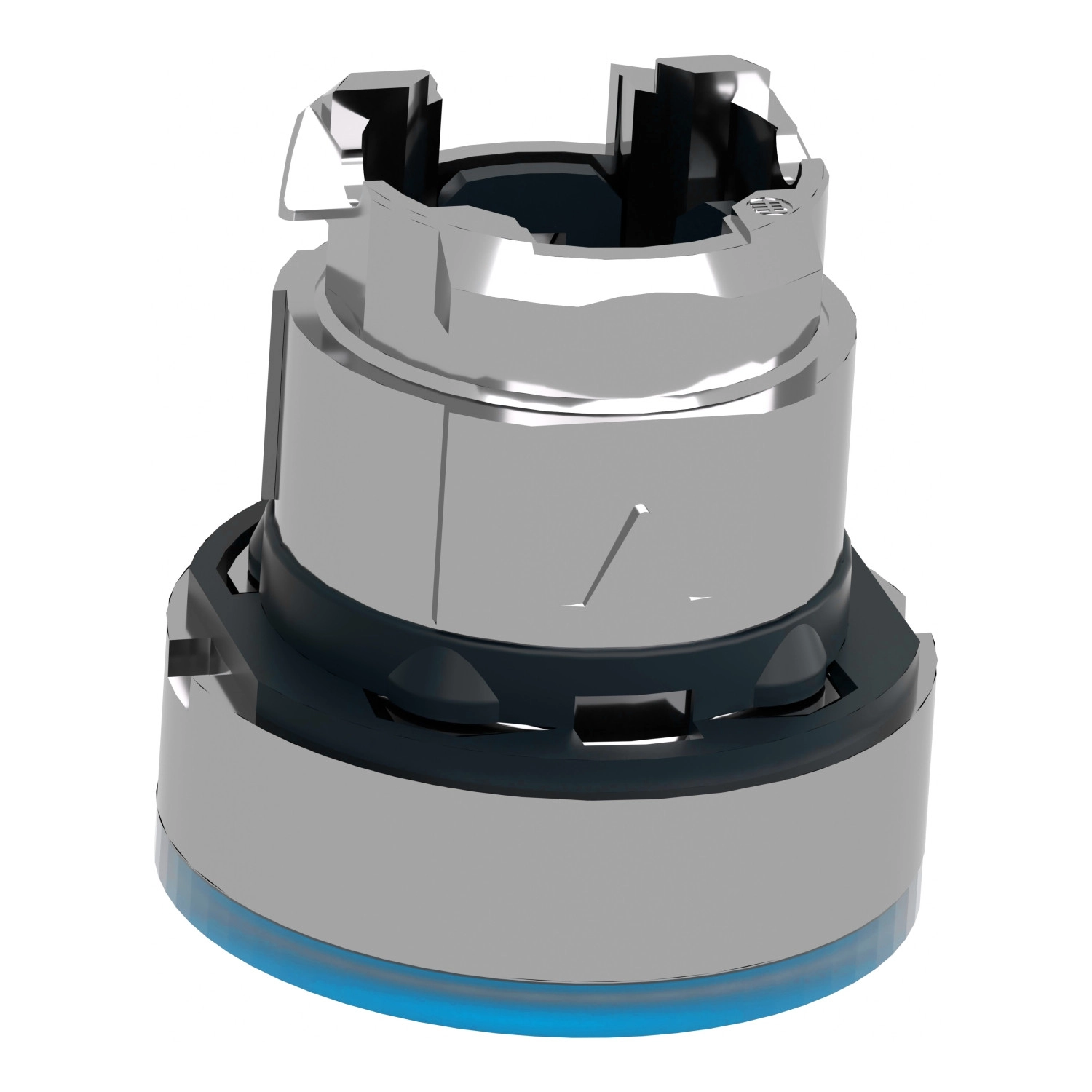

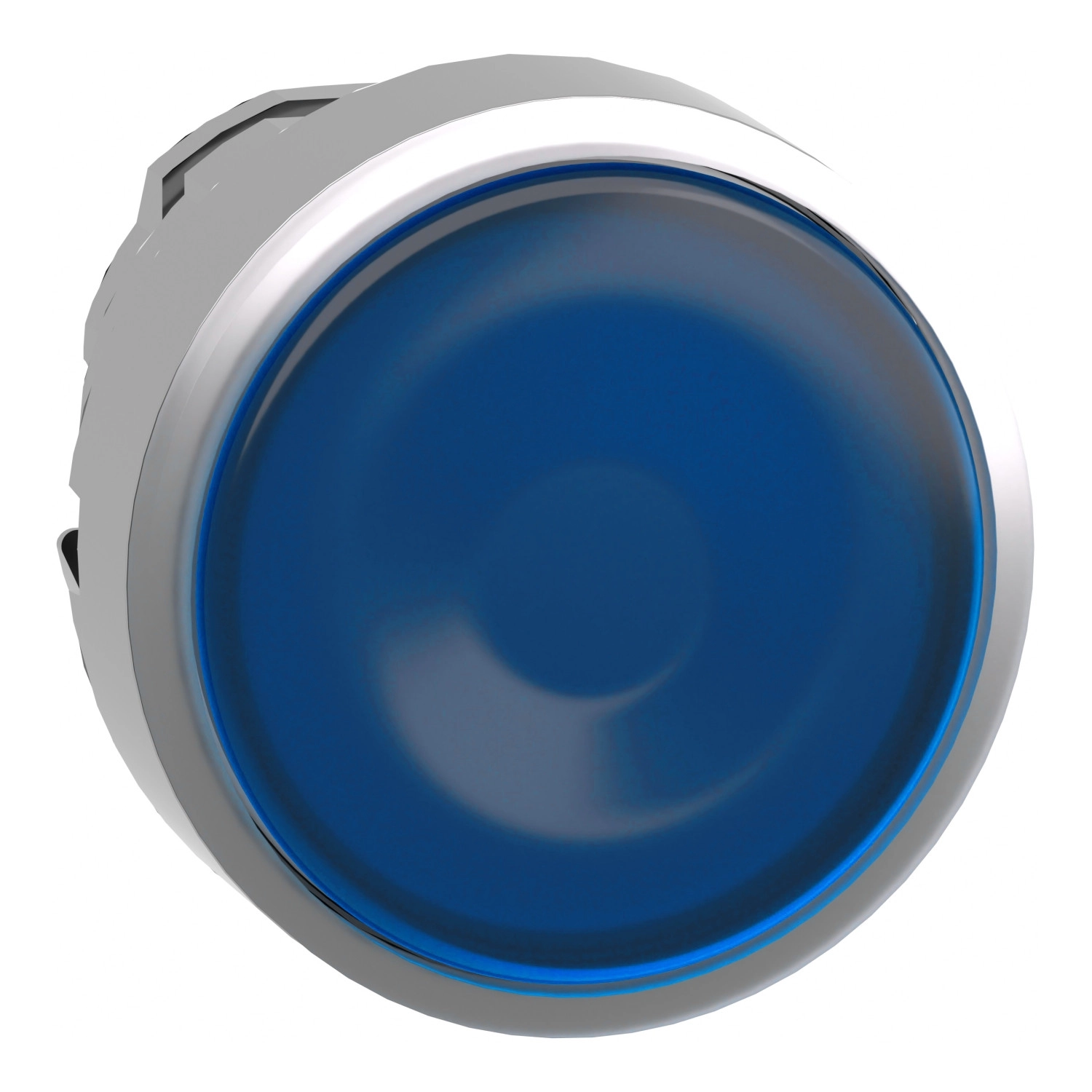

A Schneider Electric Harmony XB4 sorozatának ZB4BA68 típusjelzésű kék világítható nyomógomb feje az ipari vezérlőpanelek és kezelőfelületek nélkülözhetetlen eleme. Ez a precíziós alkatrész kifejezetten a legmagasabb minőségi követelményeket támasztó ipari környezethez lett tervezve, ahol a megbízhatóság és a tartósság alapvető elvárás.
A ZB4BA68 nyomógomb fej a Harmony XB4 termékcsalád része, amely a Schneider Electric prémium kategóriás kezelőeszköz kínálatához tartozik. A krómbevonatú fém kivitel nem csupán elegáns megjelenést biztosít, hanem kimagasló ellenálló képességet is a mechanikai igénybevételekkel szemben. A 22,5 mm-es szabványos szerelőnyílásba illeszkedő nyomógomb univerzális LED-blokkokkal kompatibilis, így rugalmasan alkalmazható különböző vezérlési megoldásokhoz. A kék színű, sima, jelöletlen kezelőfelület felhasználóbarát kialakítású, és lehetőséget biztosít egyedi címke elhelyezésére, amivel a gomb funkciója személyre szabható.
A Schneider Electric ZB4BA68 nyomógomb fej műszaki paraméterei rendkívül meggyőzőek. A nyomógomb kerek alakú, rugós visszatérítésű működtetési mechanizmussal rendelkezik, ami biztosítja a biztos és egyértelmű kapcsolást. Kompatibilis különböző elektromos összeállításokkal, beleértve az M1, M2, M6, M10, C3, C4 és C14 kódú konfigurációkat, amelyek lehetővé teszik akár 6 érintkező használatát is egyedi vagy dupla blokkokban. A termék robusztus kialakításának köszönhetően ellenáll a magas nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból), és rendkívüli, 10 millió ciklusos mechanikai élettartammal rendelkezik. Méretei kompaktak: 29 mm szélességgel és magassággal, valamint 30 mm mélységgel számolhatunk a beépítésnél.
A ZB4BA68 nyomógomb kiemelkedően széles környezeti paramétertartományban használható. Az üzemi és tárolási hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi a legszélsőségesebb környezetben történő alkalmazását is. A termék védettsége IP66, IP67, IP69 és IP69K a nemzetközi IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik, ami kiváló védelmet biztosít por, víz és nagynyomású mosás ellen. Ütésállósága IK06 szintű az IEC 62262 szerint. A ZB4BA68 számos nemzetközi szabványnak megfelel, köztük az UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1 és egyéb releváns előírásoknak, és rendelkezik BV, CSA, DNV, LROS és UL tanúsításokkal is. Rezgésállósága 5 gn (f= 2-500 Hz), ütésállósága pedig 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ZB4BA68 -fém nyomógomb fej, Ø22, visszatérő, címkézhető tetővel, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típus: Világítható nyomógomb fej
Rövid név: ZB4
Termék kompatibilitás: Univerzális LED
Keret anyaga: Krómozott fém
Fej típus: Standard
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profil: Kék sima, jelöletlen
Működtető további információ: Címke behelyezésére alkalmas
Sapka/működtető vagy lencse színe: Kék
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Környezeti paraméterek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
