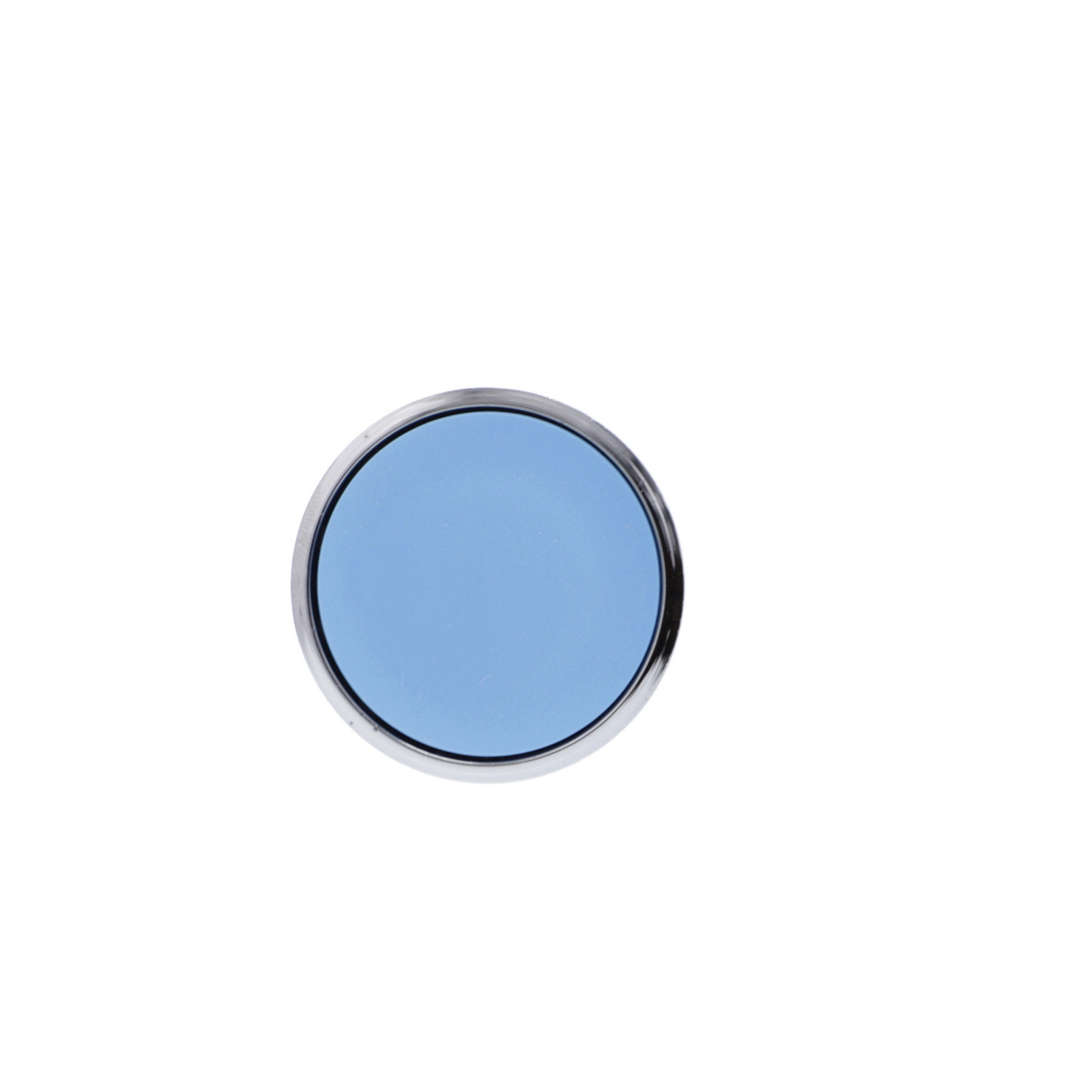

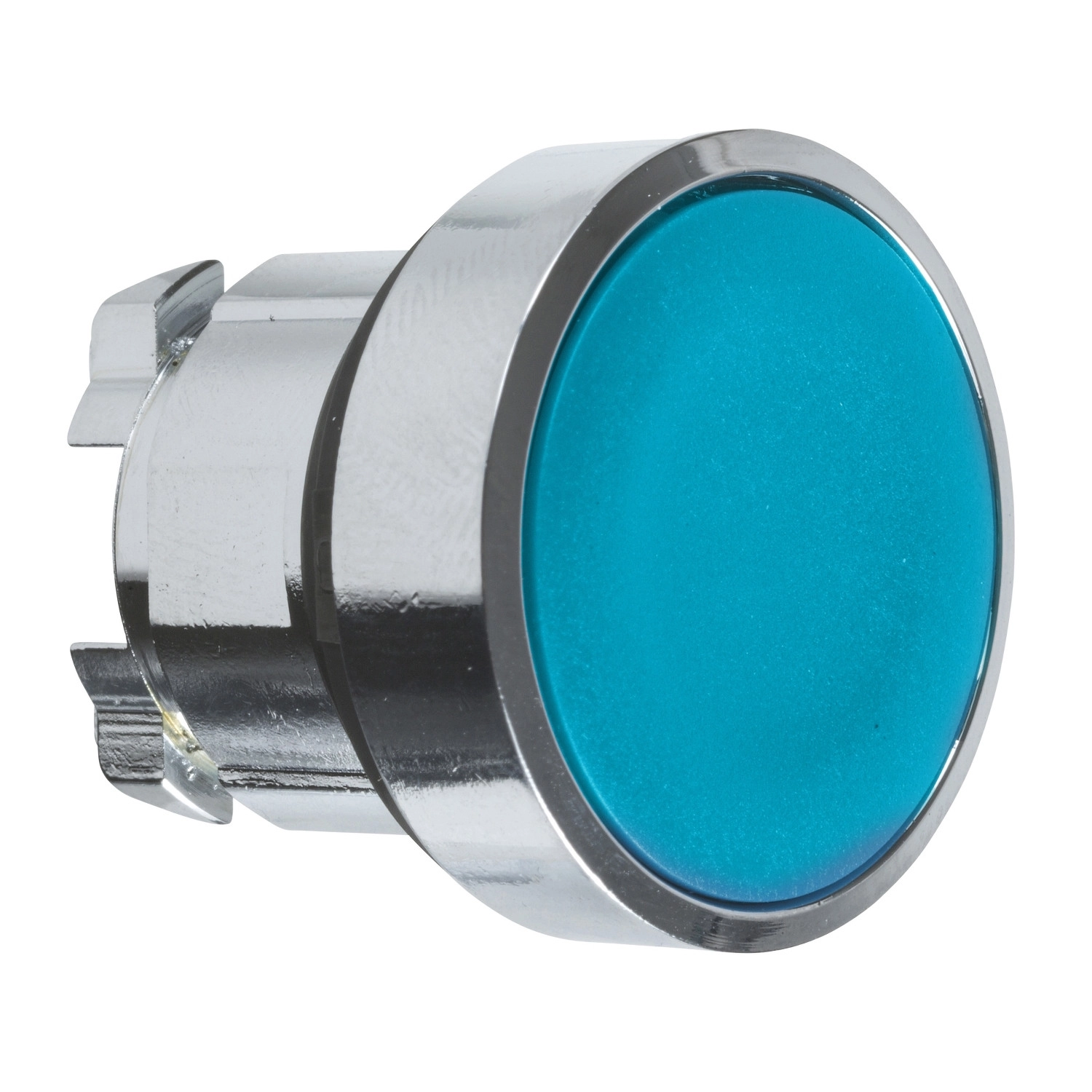

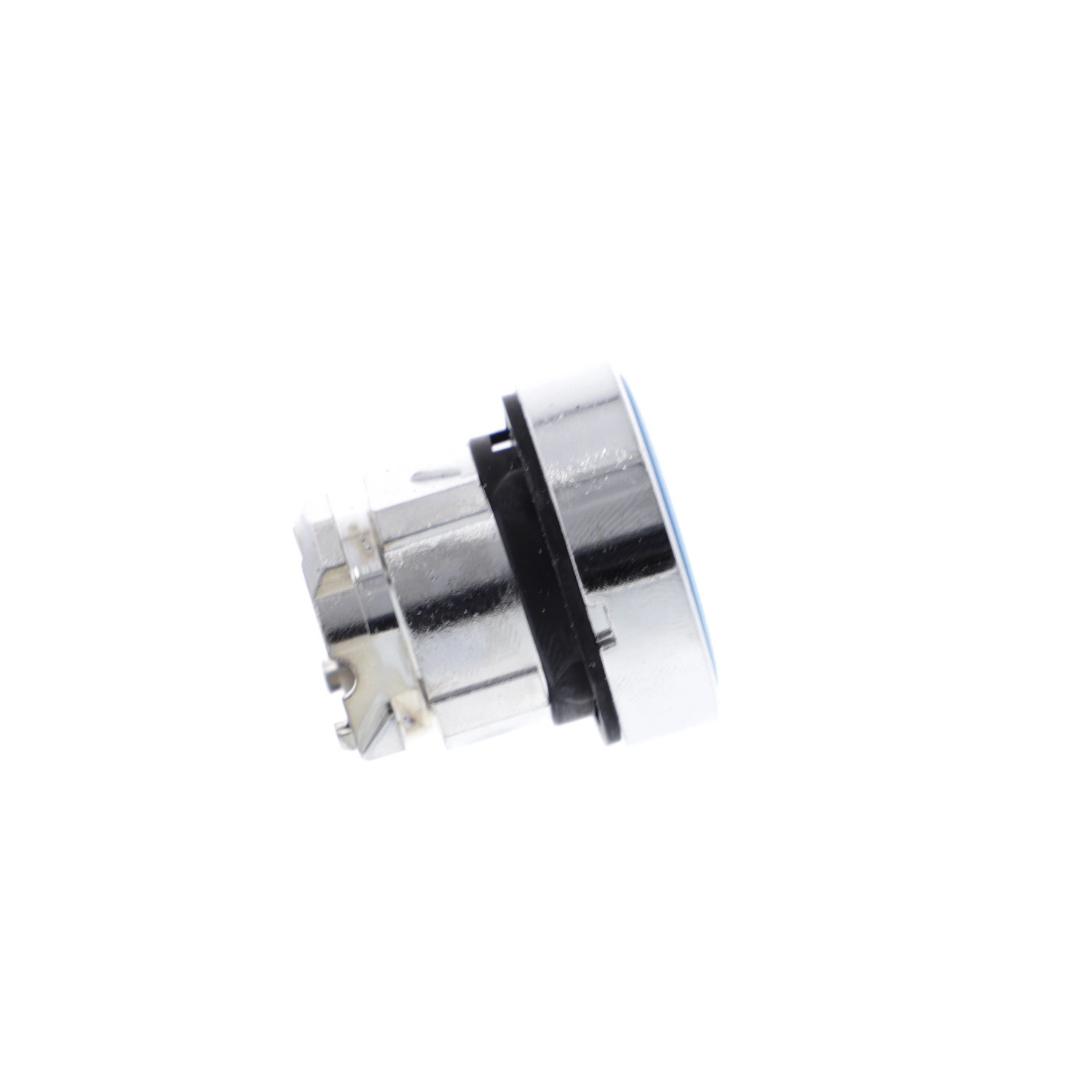

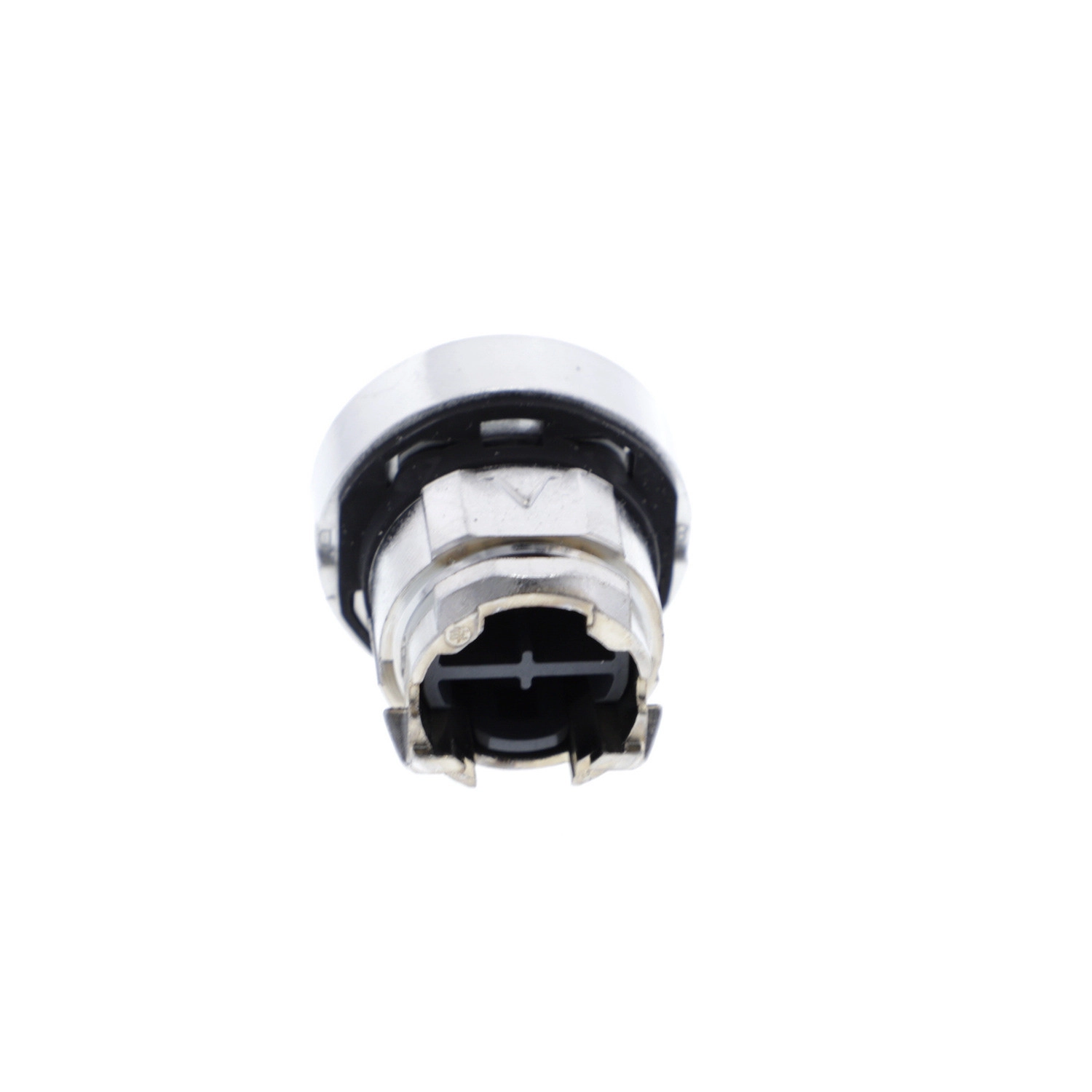

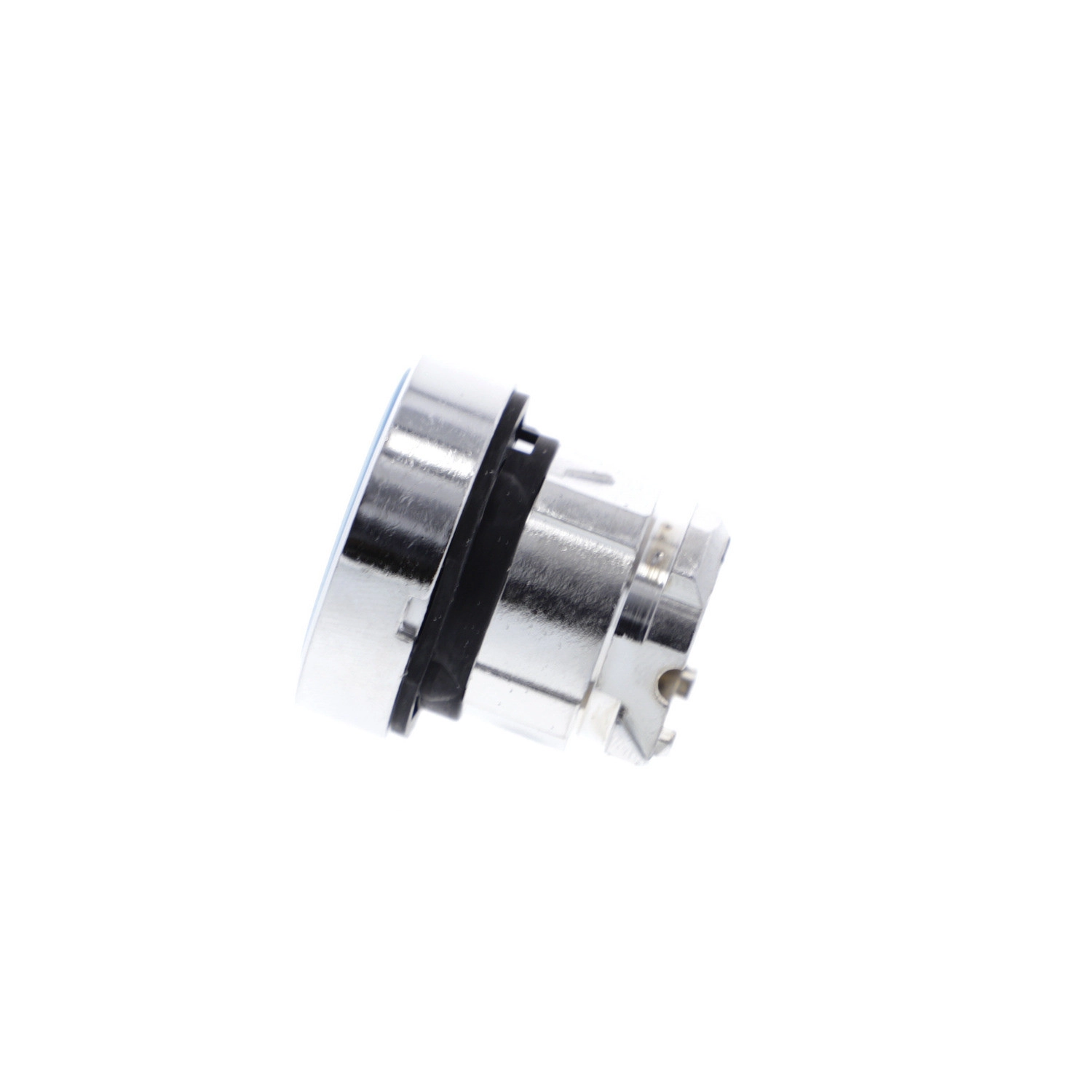

A Schneider Electric Harmony XB4 sorozatából származó ZB4BA6 cikkszámú terméke egy prémium kategóriás, nem világítható nyomógomb fej, amely ipari környezetben való használatra készült. A kék színű, sima felületű, jelölés nélküli nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, és kiváló megoldást jelent vezérlőpanelek, gépek vagy berendezések kezelőfelületeinek kialakításához.
A ZB4BA6 nyomógomb fej kiemelkedő tulajdonságokkal rendelkezik, amelyek hosszú élettartamot és megbízható működést biztosítanak. A termék burkolata krómozott fémből készült, ami nemcsak esztétikus megjelenést, hanem kiváló mechanikai védelmet is nyújt. A nyomógomb rugós visszatérítésű, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszatér alaphelyzetbe. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol pillanatnyi vezérlésre van szükség.
A termék kompatibilis a Harmony XB4 sorozat többi elemével, így könnyedén kombinálható különböző érintkezőblokkokkal. Az elektromos összeállítási kódok (C1, C2, C11, C15) különböző kapcsolási lehetőségeket tesznek lehetővé, attól függően, hogy hány érintkezőt szeretnél használni. Az alapelem (nyomógomb fej) önmagában nem tartalmaz érintkezőket, ezeket külön kell megvásárolni és az alkalmazási igénynek megfelelően konfigurálni. A termék standard fejkialakítással és kerek jelzőegység fejjel rendelkezik, ami a legáltalánosabb ipari alkalmazásoknak felel meg.
A ZB4BA6 nyomógomb fej kiemelkedő védelmi tulajdonságokkal büszkélkedhet. Az IP66, IP67, IP69 és IP69K védettségi fokozatok rendkívül ellenállóvá teszik a por, víz és nagynyomású mosás ellen. A termék megfelel a NEMA 13 és NEMA 4X előírásoknak is, amely további bizonyítéka a készülék robosztus kialakításának. Az IK06 fokozat szerint ütésálló, ami ipari környezetben különösen fontos tulajdonság. A ZB4BA6 működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között üzemeltethető, így extrém környezeti feltételek mellett is megbízható működést biztosít.
A termék mechanikai tartóssága lenyűgöző, a gyártó 10 millió kapcsolási ciklust garantál, ami rendkívül hosszú élettartamot jelent még intenzív használat mellett is. A ZB4BA6 nyomógomb fej megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-1, UL 508, és CSA C22.2 No 14 előírásoknak. A terméket olyan neves szervezetek tanúsítják, mint a BV, CSA, DNV, LROS és UL. A nyomógomb kiváló rezgés- és ütésállósággal rendelkezik, 5 g rezgésállóság (f= 2-500 Hz) az IEC 60068-2-6 szerint, valamint 30 g és 50 g ütésállóság az IEC 60068-2-27 szerint, különböző időtartamú gyorsulások esetén. Ezek a tulajdonságok különösen fontosak olyan ipari környezetekben, ahol a berendezések erős mechanikai igénybevételnek vannak kitéve.
Schneider Electric Harmony XB4 - ZB4BA6 nyomógomb fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem-világítható nyomógombhoz
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Kék sima, jelölés nélküli
Sapka/működtető vagy lencse színe: Kék
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód:
C1 - legfeljebb 9 érintkező egyes blokkokkal elülső szerelésben
C2 - legfeljebb 9 érintkező egyes és dupla blokkokkal elülső szerelésben
C11 - legfeljebb 3 érintkező egyes blokkokkal elülső szerelésben
C15 - legfeljebb 1 érintkező egyes blokkokkal elülső szerelésben
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály, IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat:
NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-5
UL 508
JIS C8201-5-1
IEC 60947-5-4
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok:
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
