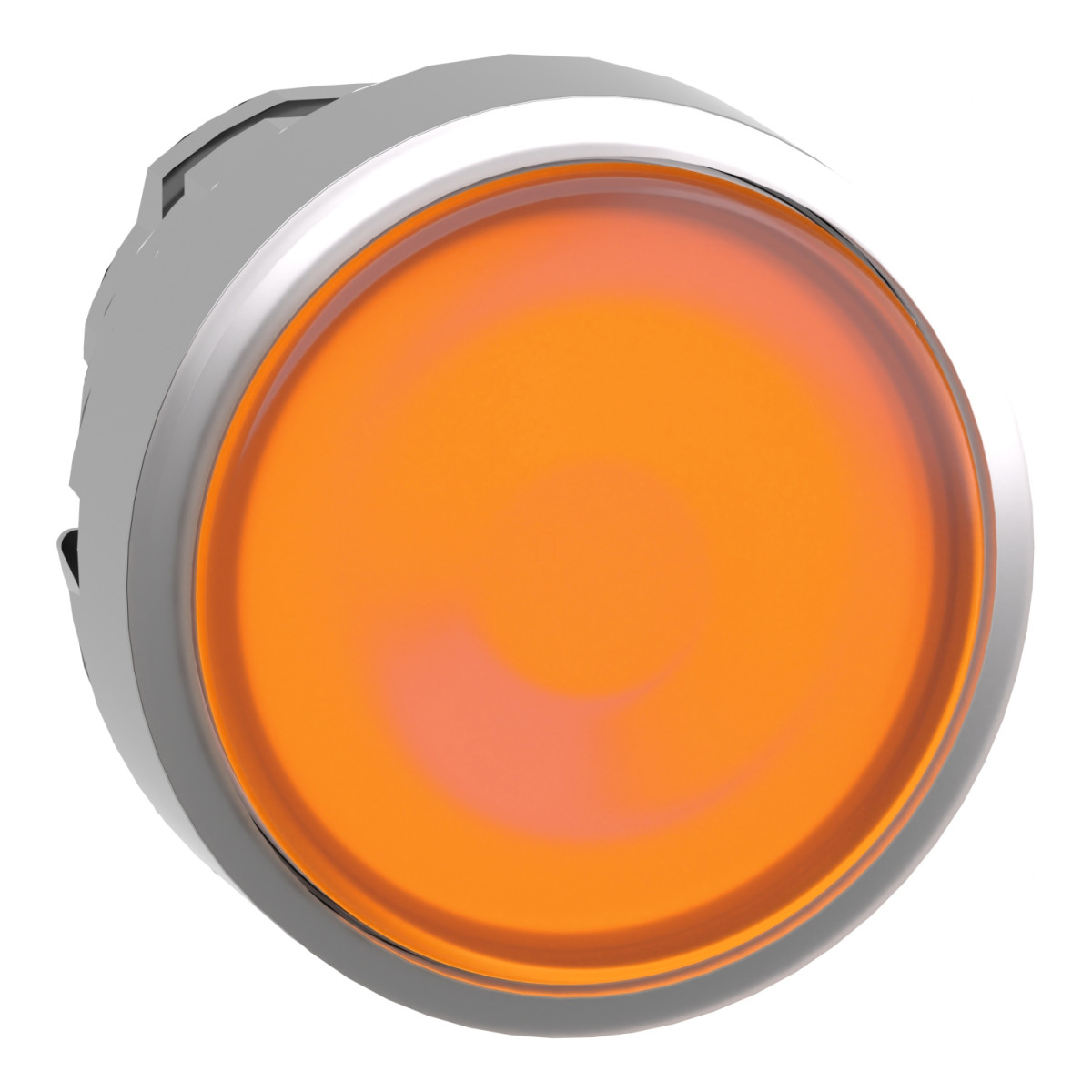

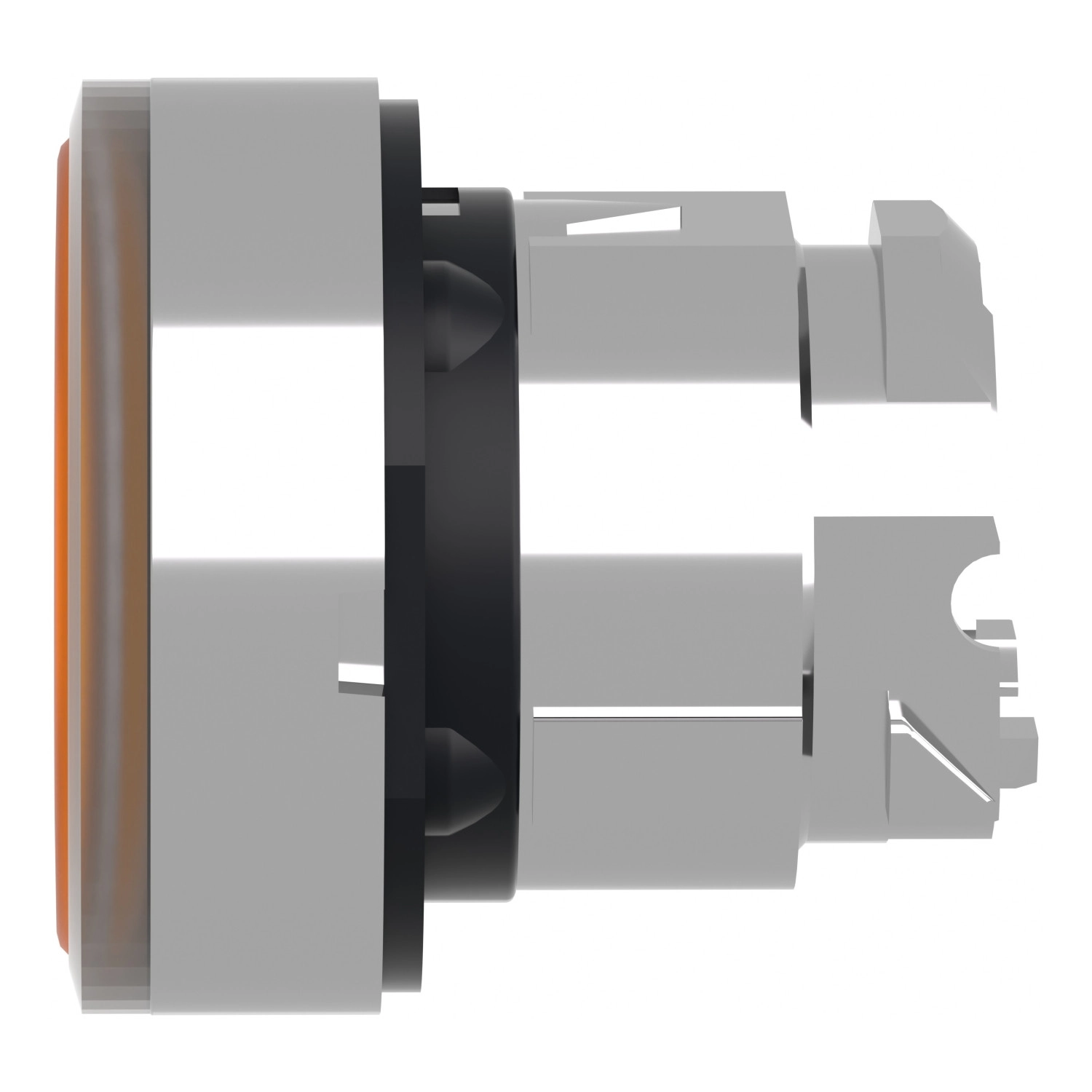

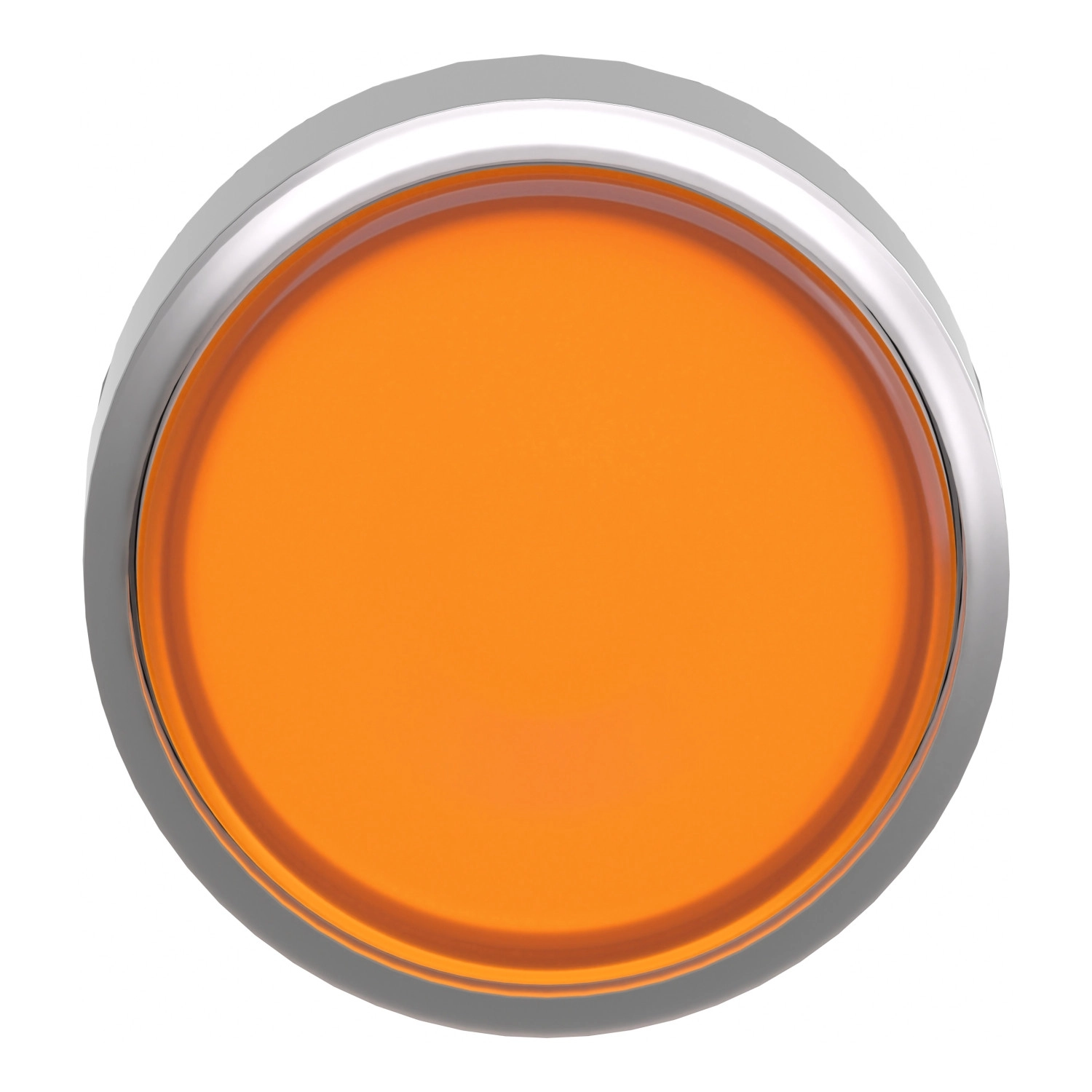

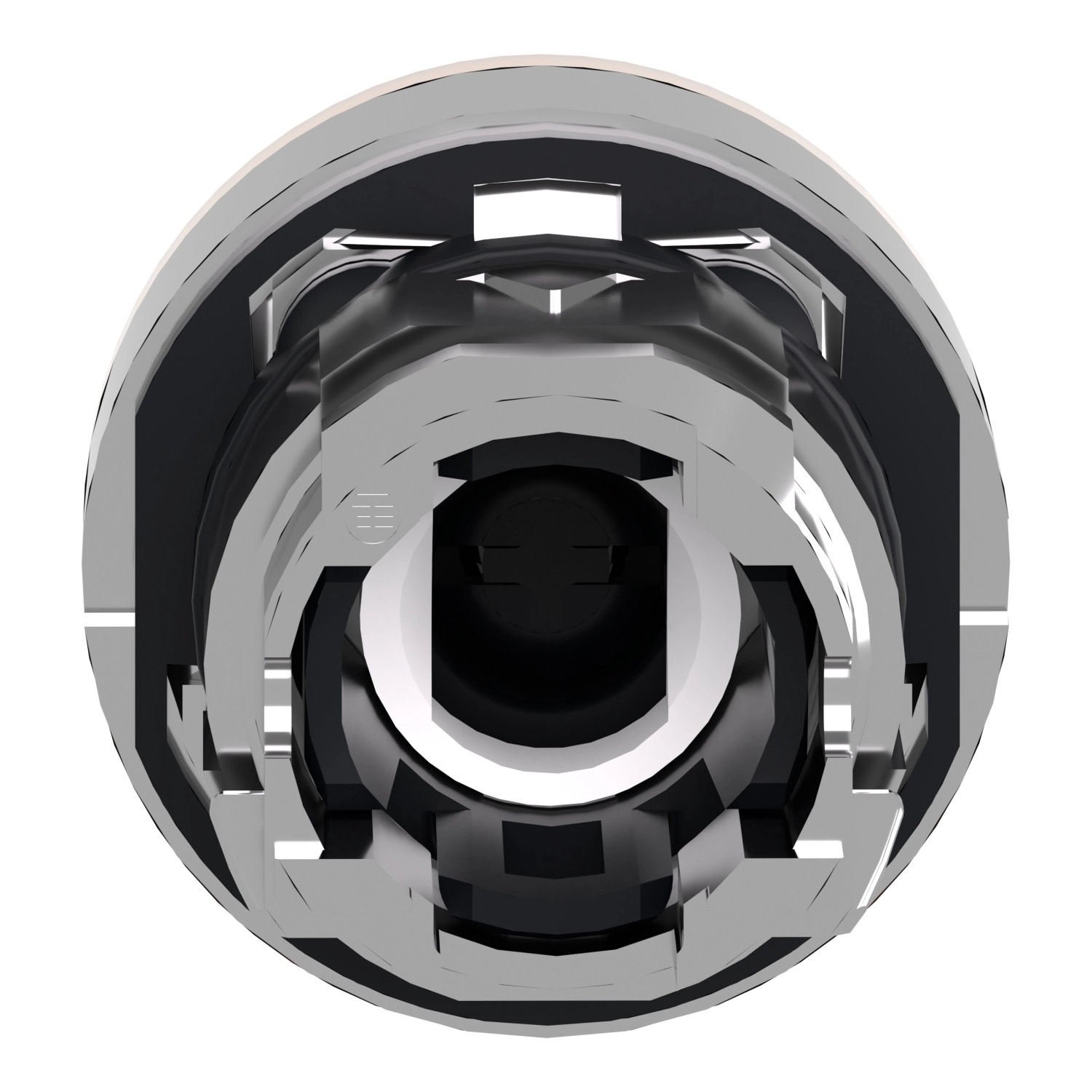

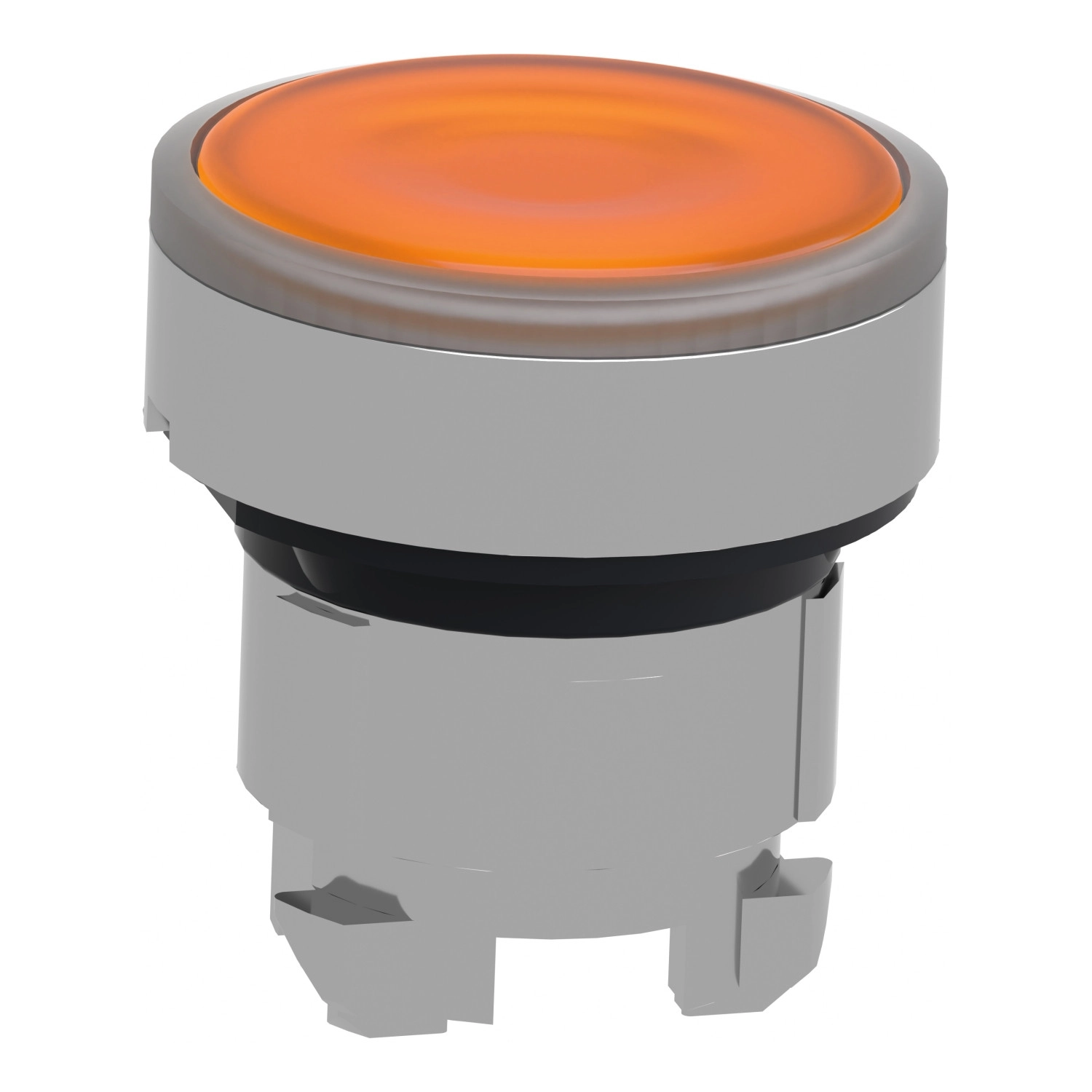

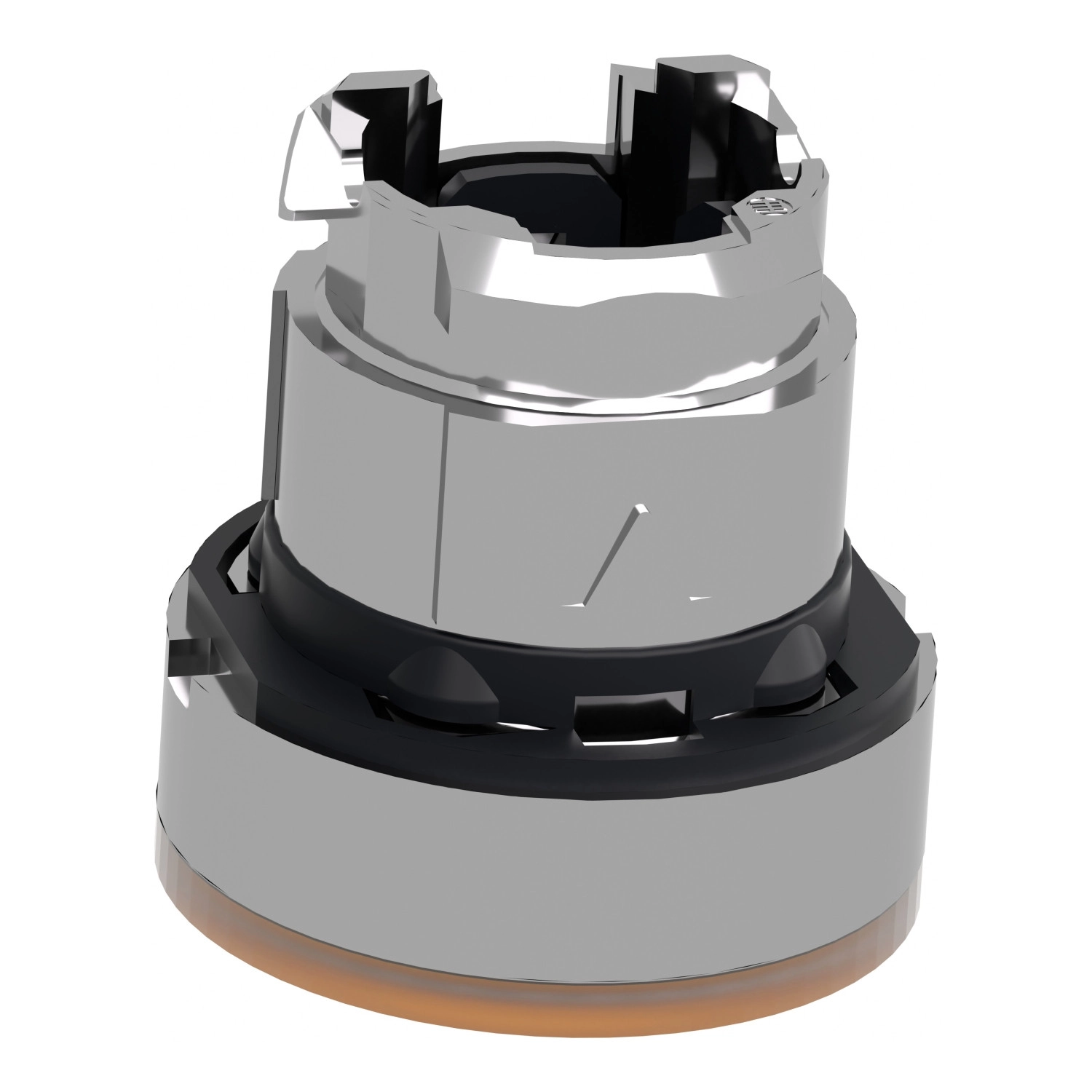

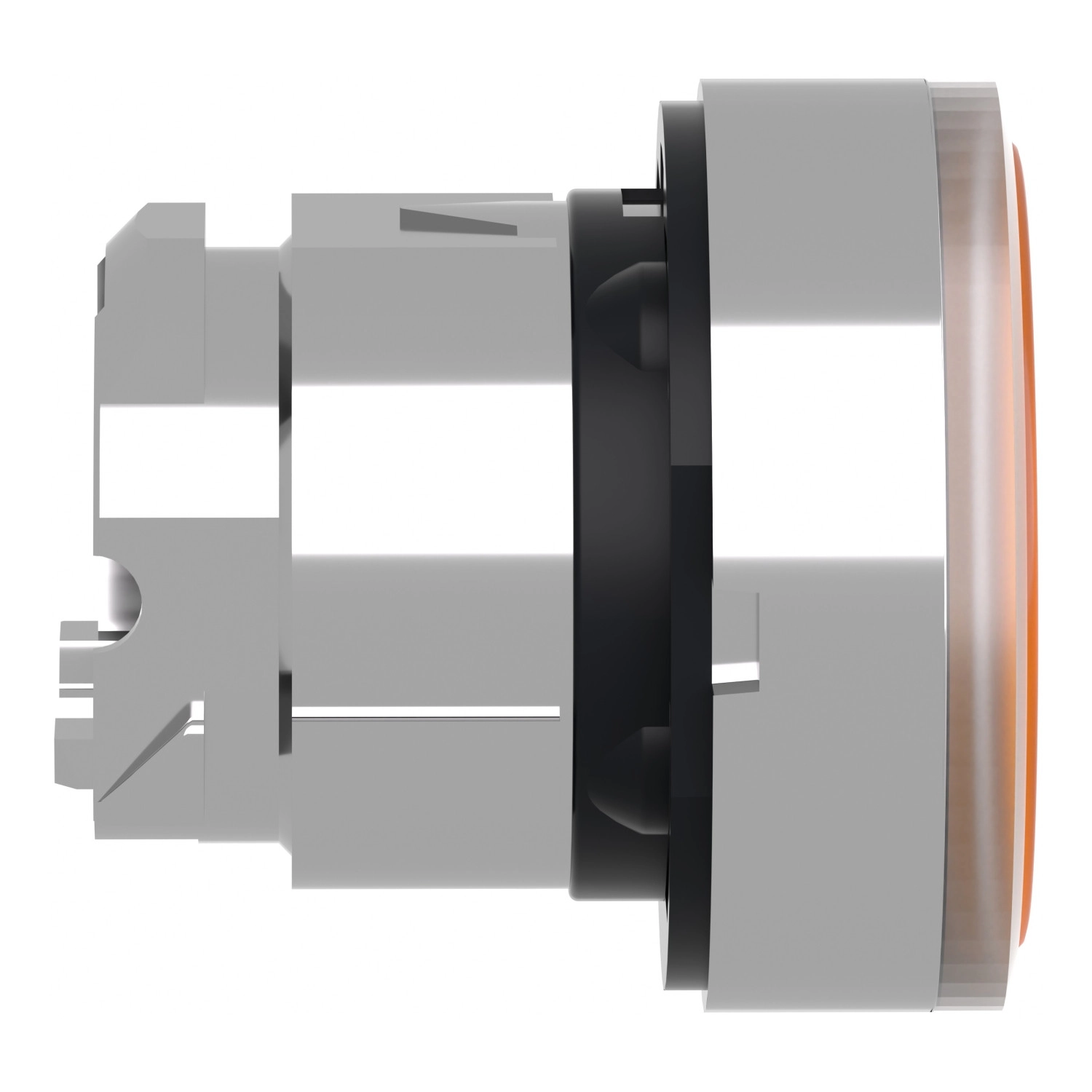

A Schneider Electric Harmony XB4 termékvonal ZB4BA58 jelzésű terméke egy csúcsminőségű, ipari kivitelű világítható nyomógomb fej, amely tökéletes választás vezérlőpanelek, kezelőfelületek kialakításához. Ez a narancssárga, visszatérő működésű, krómozott fémkerettel rendelkező nyomógomb fej 22,5 mm-es szabványos szerelőnyílásba illeszkedik, és univerzális LED-es világítóegységekkel kompatibilis.
A ZB4BA58 típusú nyomógomb fej kimagasló minőséget és tartósságot képvisel, amit a 10 millió működési ciklust garantáló mechanikai élettartam is alátámaszt. A termék ellenáll a magas nyomású mosás kihívásainak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten 0,1 méter távolságból. A narancssárga színű, sima felületű nyomógomb különlegessége, hogy címke vagy felirat behelyezésére alkalmas, így egyedi azonosítás vagy funkciójelölés lehetséges.
A Harmony XB4 sorozat ezen eleme professzionális felhasználásra készült, amit a magas szintű védettség is jelez: IP66, IP67, IP69 és IP69K védettségi szintek biztosítják a por és víz elleni tökéletes védelmet, míg az IK06 fokozat megfelelő ütésállóságot garantál. A terméket NEMA 13 és NEMA 4X besorolások is jellemzik. Az eszköz számos nemzetközi szabványnak megfelel, többek között UL 508, IEC 60947-5-4, IEC 60947-1, és további előírásoknak, valamint rendelkezik BV, CSA, DNV, LROS és UL minősítésekkel.
A ZB4BA58 nyomógomb fej -40°C és +70°C közötti üzemi hőmérsékleten használható, így extrém környezeti körülmények között is megbízhatóan működik. A termék különböző elektromos összeállítási kódokkal kompatibilis (M1, M2, M6, M10, C3, C4, C14), ami lehetővé teszi a rugalmas felhasználást különféle kapcsolási és vezérlési feladatokhoz. Az eszköz méretei: 29 mm szélesség, 29 mm magasság, 30 mm mélység.
Az eszköz rendkívüli sokoldalúságát az is mutatja, hogy különböző szerelési módokat támogat: csavaros csatlakozókapcsokkal, dugaszolható csatlakozókkal, nyomtatott áramköri lapra szerelve, vagy Faston csatlakozókkal is telepíthető. A részletes szerelési útmutató és a pontos méretezési rajzok segítenek a megfelelő telepítésben, legyen szó egyedi vagy több nyomógombot tartalmazó kezelőpanel kialakításáról. A ZB4BA58 Harmony XB4 nyomógomb fej ideális választás olyan alkalmazásokhoz, ahol a megbízhatóság, a hosszú élettartam és a kiváló láthatóság alapvető követelmény.
Schneider Electric Harmony XB4 - ZB4BA58 -fém nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej világítható nyomógombhoz
Rövid terméknév: ZB4
Kompatibilitás: Univerzális LED
Keret anyaga: Krómbevonatú fém
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Narancssárga sima, jelöletlen
Működtető további információ: Címke behelyezéséhez
Sapka/működtető vagy lencse színe: Narancssárga
Méretek és fizikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Környezeti jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Tárolási környezeti hőmérséklet: -40...70°C
Működési környezeti hőmérséklet: -40...70°C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
Védettségi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Megfelelőségek és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Ellenállósági jellemzők
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
Elektromos összetétel kód
M1 <6 érintkezőhöz egyedülálló blokkok használatával előlapra szerelve integrált LED-del
M2 <6 érintkezőhöz egyedülálló és dupla blokkok használatával előlapra szerelve integrált LED-del
M6 <2 érintkezőhöz egyedülálló blokkok használatával előlapra szerelve integrált LED-del és transzformátorral
M10 <2 érintkezőhöz egyedülálló blokkok használatával előlapra szerelve integrált LED-del
C3 <6 érintkezőhöz egyedülálló blokkok használatával előlapra szerelve
C4 <6 érintkezőhöz egyedülálló és dupla blokkok használatával előlapra szerelve
C14 <2 érintkezőhöz egyedülálló blokkok használatával előlapra szerelve
