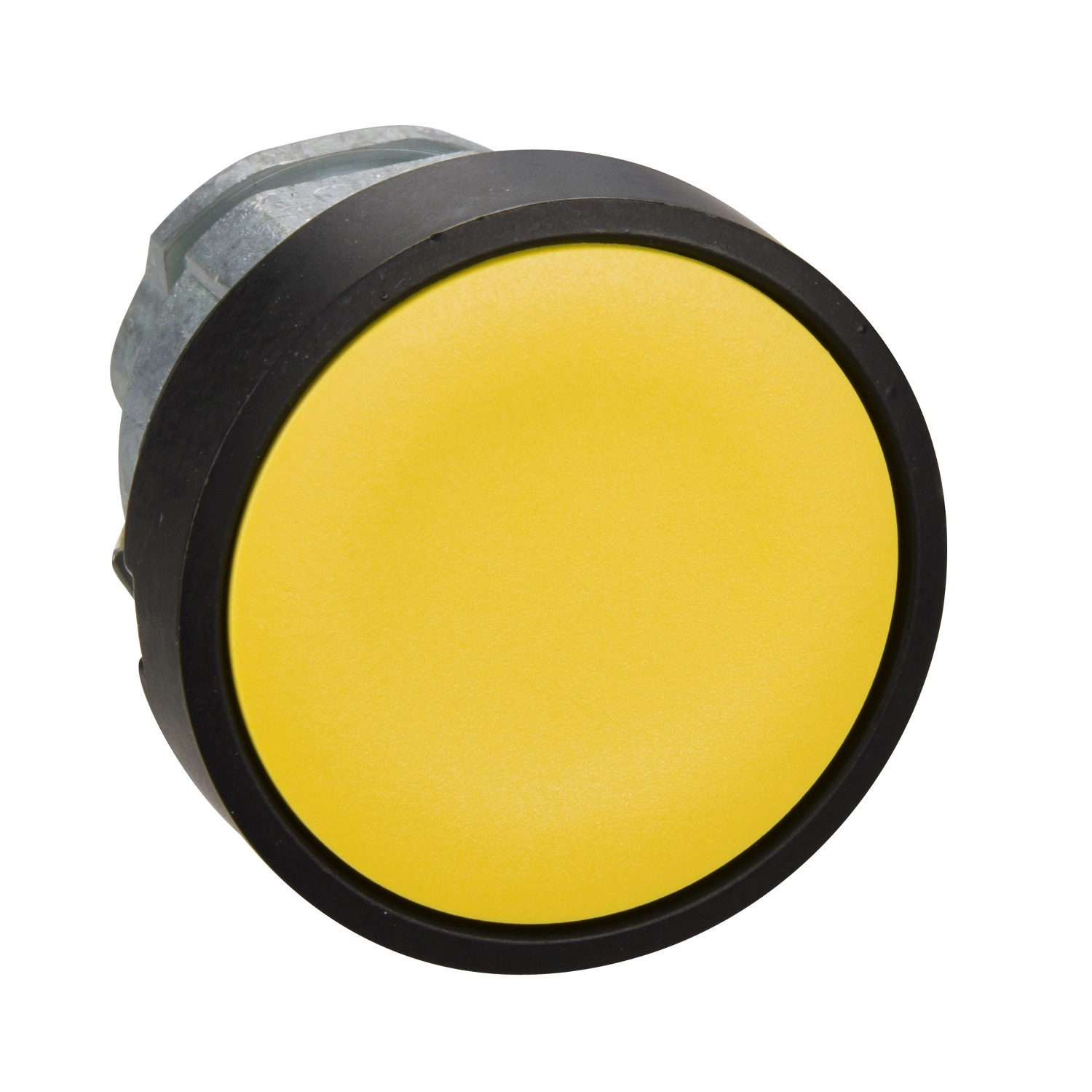

A Schneider Electric Harmony XB4 termékcsalád ZB4BA57 jelzésű nyomógombfeje egy megbízható ipari vezérlőelem, amely különösen ipari környezetben történő alkalmazásra lett kifejlesztve. Ez a sárga színű, nem világító nyomógomb fej 22,5 mm-es szabványos szerelőnyílásba illeszthető, és számos vezérlési feladatra alkalmazható különböző ipari rendszerekben.
A ZB4BA57 nyomógomb fej jellemzője a visszatérő (rugós) működés, amely azt jelenti, hogy megnyomást követően automatikusan visszaáll alaphelyzetbe. A kezelőelem sárga, sima felületű (flush) kialakítású, amely optimális ergonómiát biztosít a felhasználók számára. A terméket fekete fém keret veszi körül, amely nem csak esztétikus megjelenést biztosít, hanem növeli a termék tartósságát is. A nyomógomb jelöletlen kivitelben készül, így szükség esetén egyedi jelölések, szimbólumok elhelyezésére is lehetőség van.
A Harmony XB4 termékcsalád tagjaként a ZB4BA57 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. A mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék többféle elektromos összeállításban használható: támogatja a C1 kódú elektromos felépítést (maximum 9 érintkező egyes blokkok használatával előlapi szerelés esetén), a C2 kódot (maximum 9 érintkező egyes és dupla blokkok használatával előlapi szerelés esetén), a C11 kódot (maximum 3 érintkező egyes blokkok használatával előlapi szerelés esetén), valamint a C15 kódot (maximum 1 érintkező egyes blokkok használatával előlapi szerelés esetén).
A ZB4BA57 nyomógomb fej kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi szintekkel, ami azt jelenti, hogy por ellen teljesen védett, valamint különböző mértékű víz behatolás ellen is védelmet nyújt, beleértve a nagynyomású vízsugarat is. NEMA besorolása 13 és 4X, amely további biztosítékot jelent a zord ipari környezetben történő használat során. Ütésállósága IK06 szintű az IEC 50102 szabványnak megfelelően. A termék -40°C és +70°C közötti üzemi hőmérséklet tartományban használható, így szélsőséges környezeti feltételek között is megbízhatóan működik. A ZB4BA57 nyomógomb fej megfelel számos nemzetközi szabványnak, mint például az IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1. A termék többféle nemzetközi tanúsítvánnyal rendelkezik, ideértve a BV, CSA, DNV, LROS és UL tanúsítványokat, így globálisan alkalmazható különböző ipari rendszerekben.
Schneider Electric Harmony XB4 - ZB4BA57 -fém nyomógomb fej, Ø22, visszatérő, sárga, feete perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Fekete fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Sárga sima, jelöletlen
Működtető/lencse színe: Sárga
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 28 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítás kód: C1 maximum 9 érintkezőhöz egyes blokkokkal előlapi szerelés esetén
C2 maximum 9 érintkezőhöz egyes és dupla blokkokkal előlapi szerelés esetén
C11 maximum 3 érintkezőhöz egyes blokkokkal előlapi szerelés esetén
C15 maximum 1 érintkezőhöz egyes blokkokkal előlapi szerelés esetén
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
