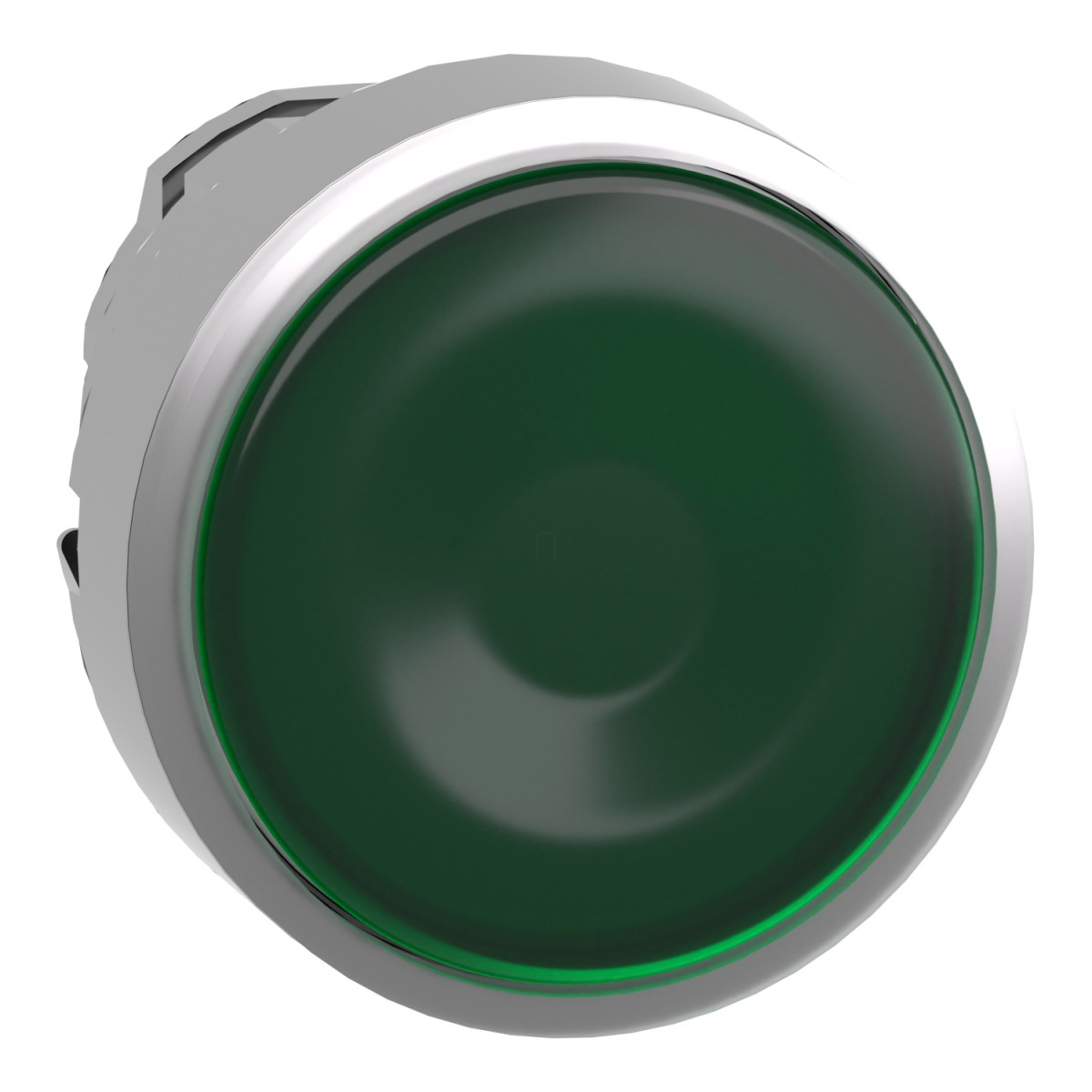

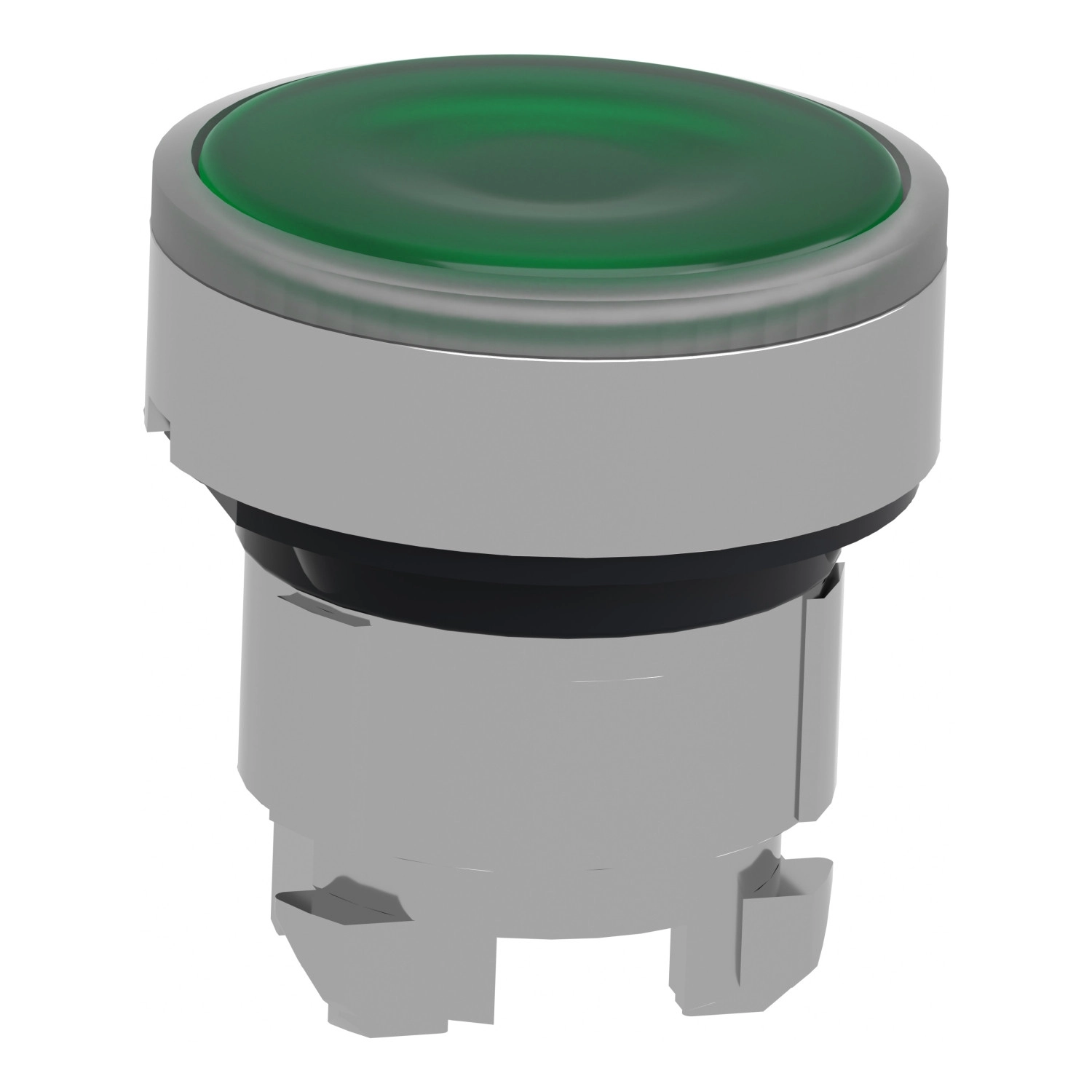

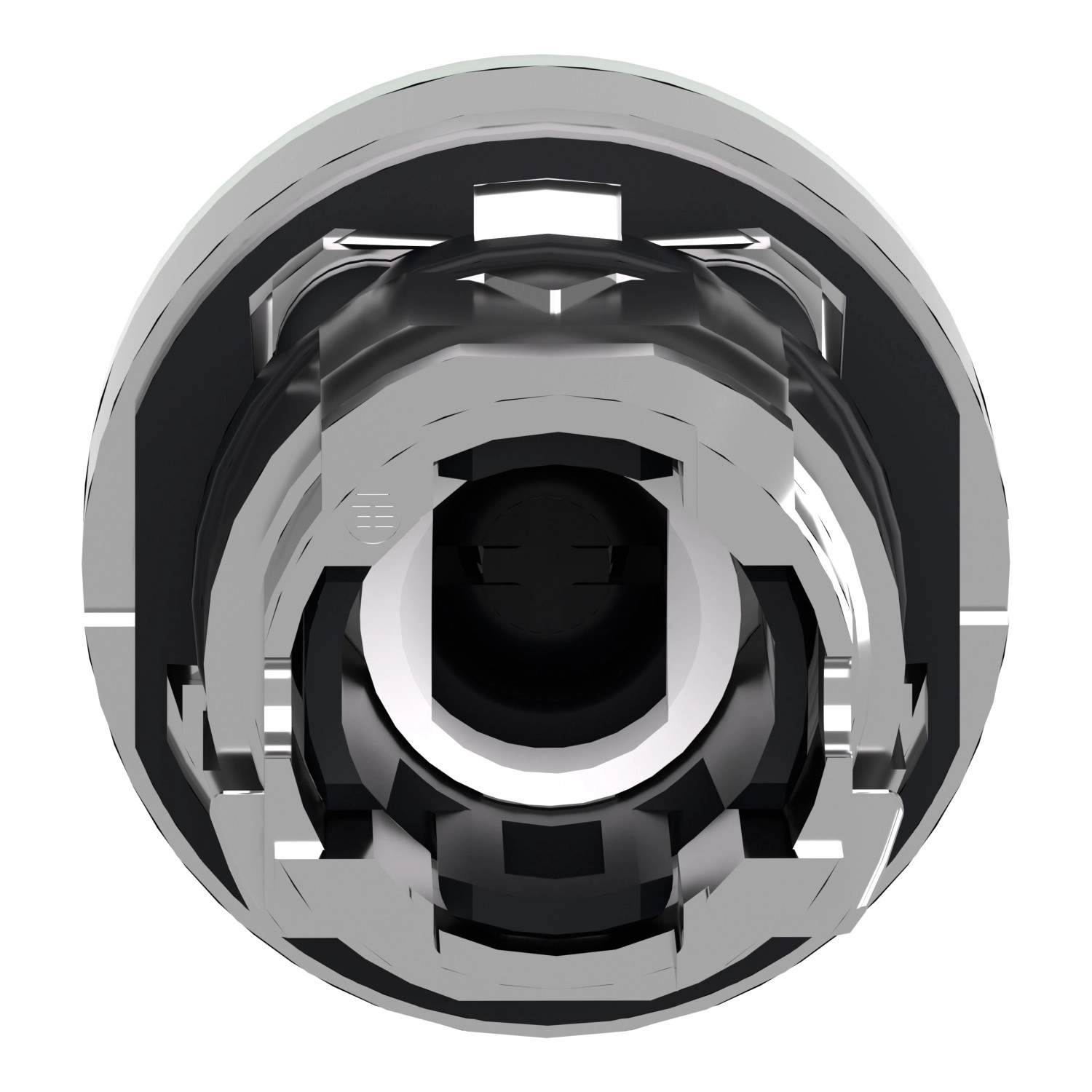

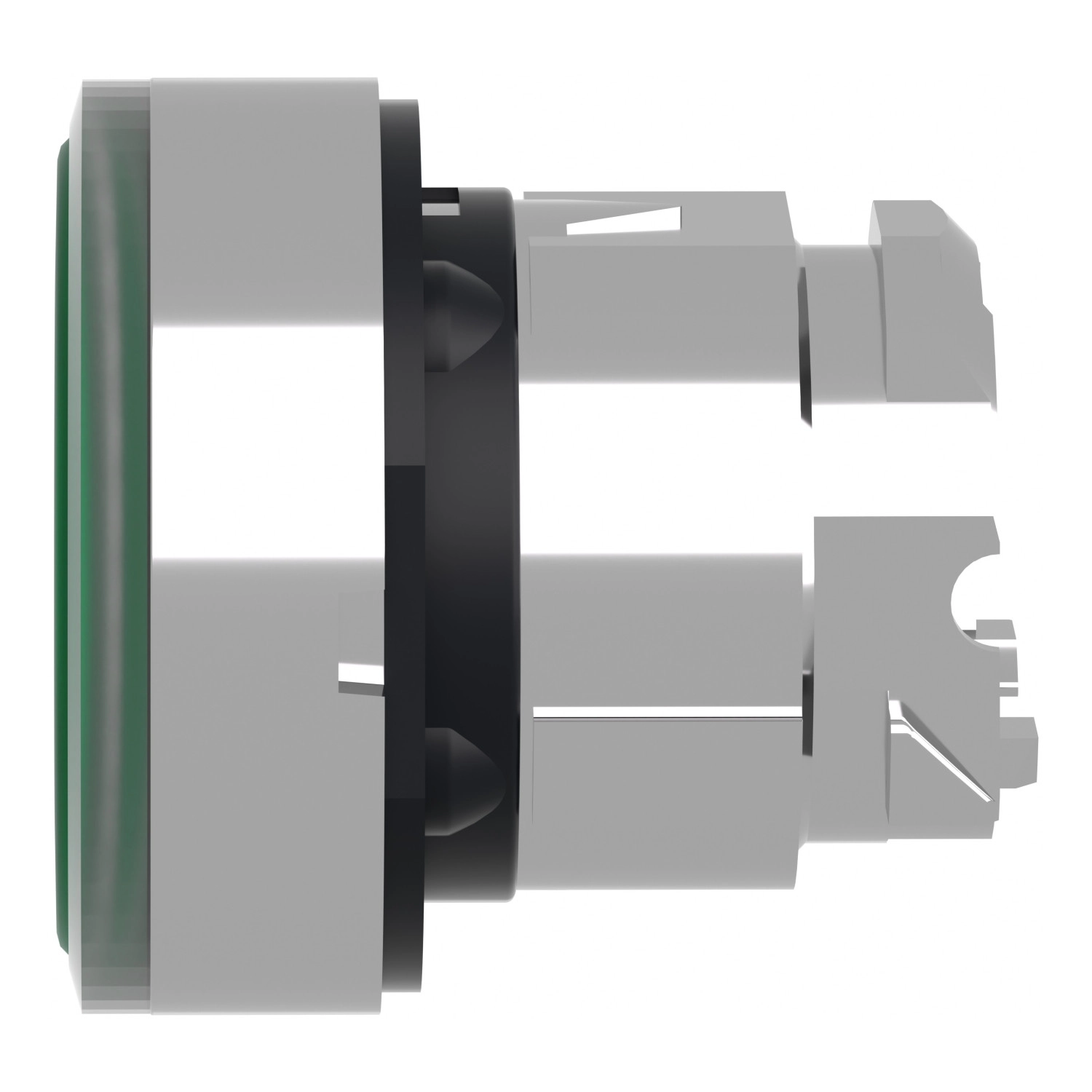

A Schneider Electric Harmony XB4 sorozatából származó ZB4BA38 modellszámú nyomógomb fej egy kiváló minőségű, ipari alkalmazásokra tervezett vezérlőelem, amely tökéletes választás ipari környezetben történő megbízható működéshez. Ez a zöld, visszatérő típusú nyomógomb fej univerzális LED-es megvilágításra lett kialakítva, és kiemelkedő tartósságot kínál a legigényesebb ipari környezetben is.

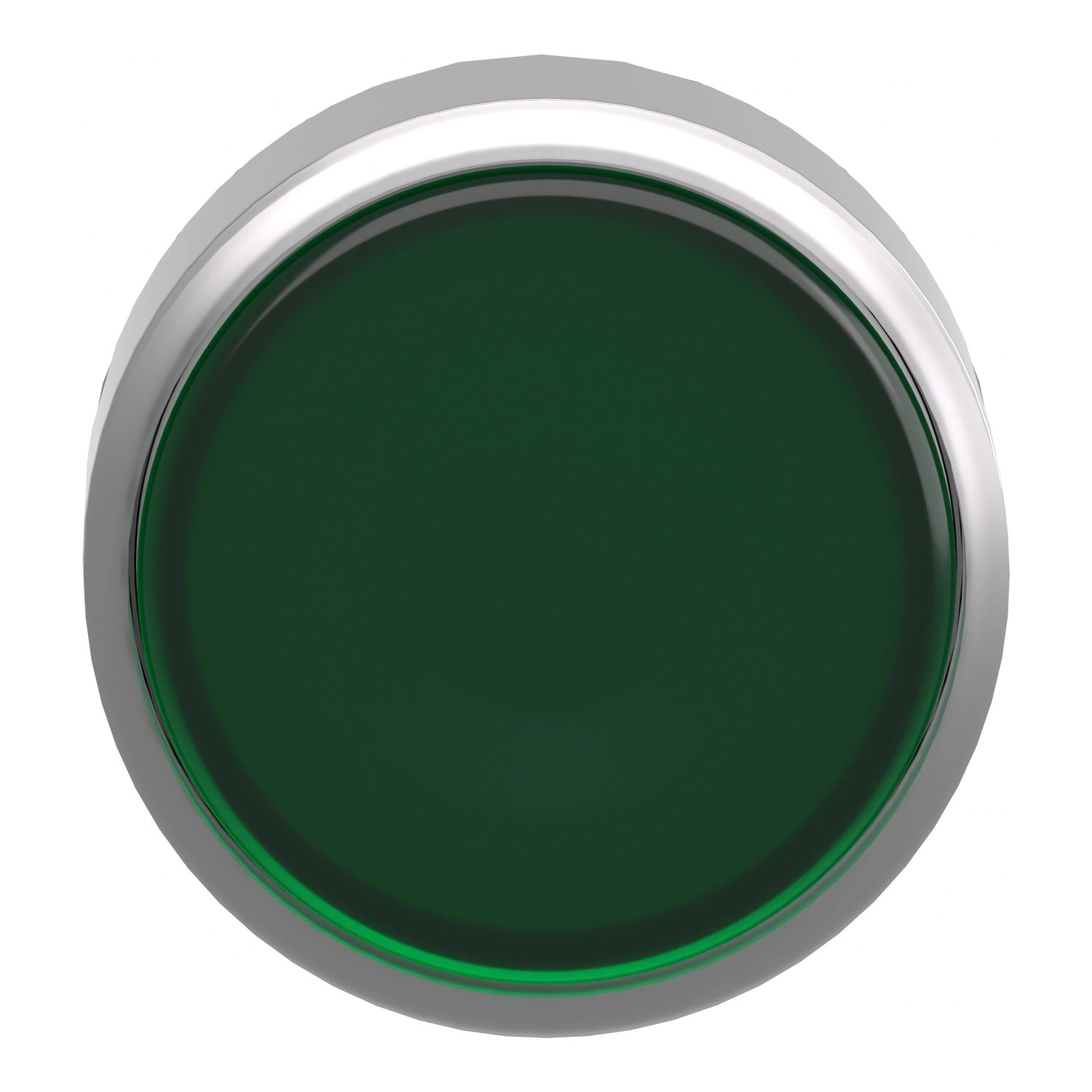

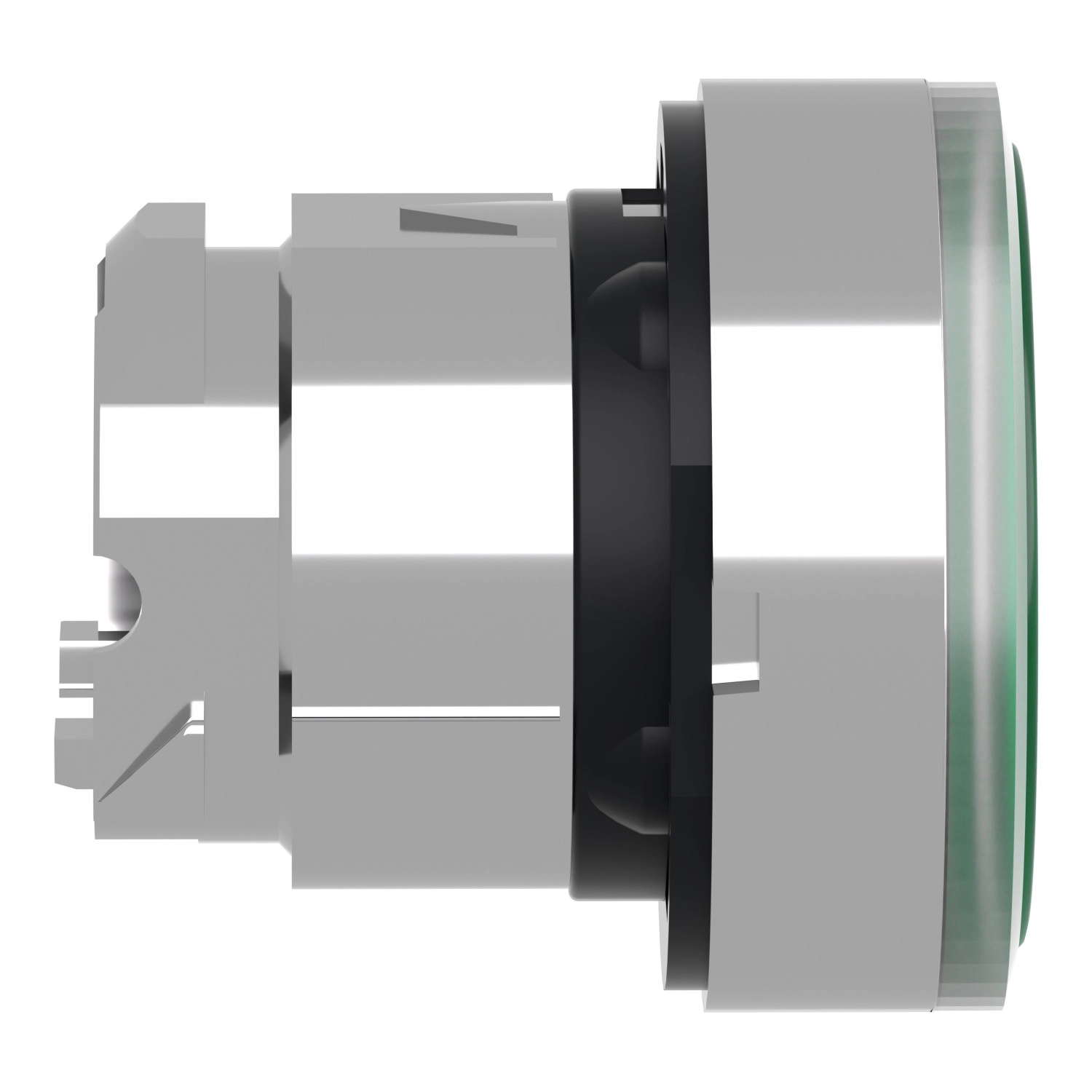

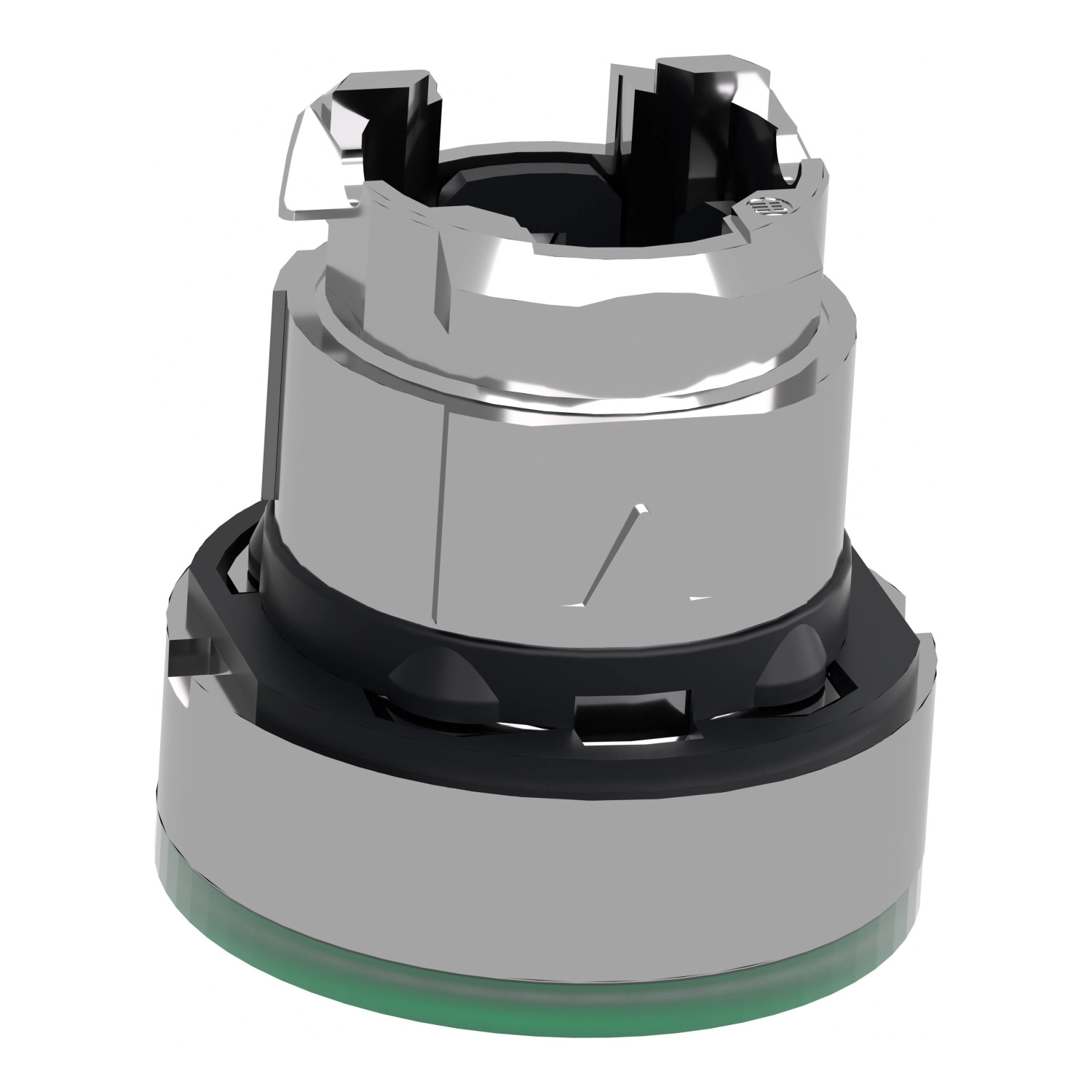

A ZB4BA38 nyomógomb fej a Harmony XB4 termékcsalád részeként krómbevonatú fém házban készül, amely kiváló védelmet biztosít a mechanikai behatásokkal szemben. A 22,5 mm-es szabványos szerelési átmérő révén egyszerűen beépíthető a legtöbb vezérlőpanelbe. A kerek kialakítású, zöld színű nyomógomb teteje sima felületű (flush) és címkével ellátható, így testreszabható a különböző alkalmazási igényeknek megfelelően. A zöld szín ipari környezetben általában az indítás, engedélyezés vagy normál működés jelzésére szolgál, ami megkönnyíti a kezelő számára a funkciók azonosítását.
A termék műszaki jellemzői között kiemelkedő a mechanikai élettartam, amely eléri a 10 millió működtetési ciklust, biztosítva a hosszú távú, megbízható működést. A nyomógomb rugós visszatérésű, ami azt jelenti, hogy a megnyomás után automatikusan visszaáll alaphelyzetbe. Kompatibilis a Schneider Electric univerzális LED blokkjaival, amelyek különböző elektromos konfigurációkban használhatók. A ZB4BA38 több különböző elektromos összeállítási kóddal használható, például az M1, M2, M6, M10 kódokkal maximum 6 kontaktus esetén, illetve a C3, C4, C14 kódokkal különböző érintkezőkonfigurációkban.
A termék védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K szabványoknak is megfelel, ami rendkívüli por- és vízállóságot jelent. Ez a gyakorlatban azt jelenti, hogy a nyomógomb teljesen porálló, kiállja az ideiglenes vízbemerítést és a nagynyomású mosást is akár 7000000 Pa nyomáson 55 °C hőmérsékleten. A NEMA 13 és NEMA 4X besorolásoknak is megfelel. Ütésállósági szintje IK06 az IEC 62262 szabvány szerint. Széles üzemi és tárolási hőmérséklet-tartománya (-40...70 °C) alkalmassá teszi szélsőséges környezeti feltételek melletti használatra is. A nyomógomb rendelkezik a szükséges tanúsítványokkal is: BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listázott, így világszerte elfogadott és használható ipari szabványoknak megfelelő termék.
A ZB4BA38 nyomógomb fejhez kapcsolódó szerelési utasítások részletes leírást tartalmaznak a panel kivágásáról, rögzítési módszerekről és nyomtatott áramköri lap csatlakoztatási lehetőségekről. A termék CAD méretei: 29 mm szélesség, 29 mm magasság és 30 mm mélység. A telepítés során figyelembe kell venni a minimális távolságokat a nyomógombok között: vízszintesen 40 mm, függőlegesen 30 mm javasolt. Nyomtatott áramköri lap csatlakoztatása esetén figyelembe kell venni a megfelelő illesztési pontokat és a kumulatív tűrést, amely nem haladhatja meg a 0,3 mm-t.
Schneider Electric Harmony XB4 - ZB4BA38 műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Komponens típusa: Nyomógomb fej
Eszköz rövid neve: ZB4
Kompatibilitás: Univerzális LED
Keret anyaga: Krómozott fém
Fej típus: Standard
Szerelési átmérő: 22,5 mm
Kijelző egység formája: Kerek
Működtető típusa: Rugós visszatérés
Működtető profilja: Zöld, sima, jelöletlen
Működtető kiegészítő információ: Címkebetét behelyezhető
Sapka/működtető vagy lencse színe: Zöld
Mechanikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Elektromos összetételi kód: M1, M2, M6, M10, C3, C4, C14 különböző konfigurációkban
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
