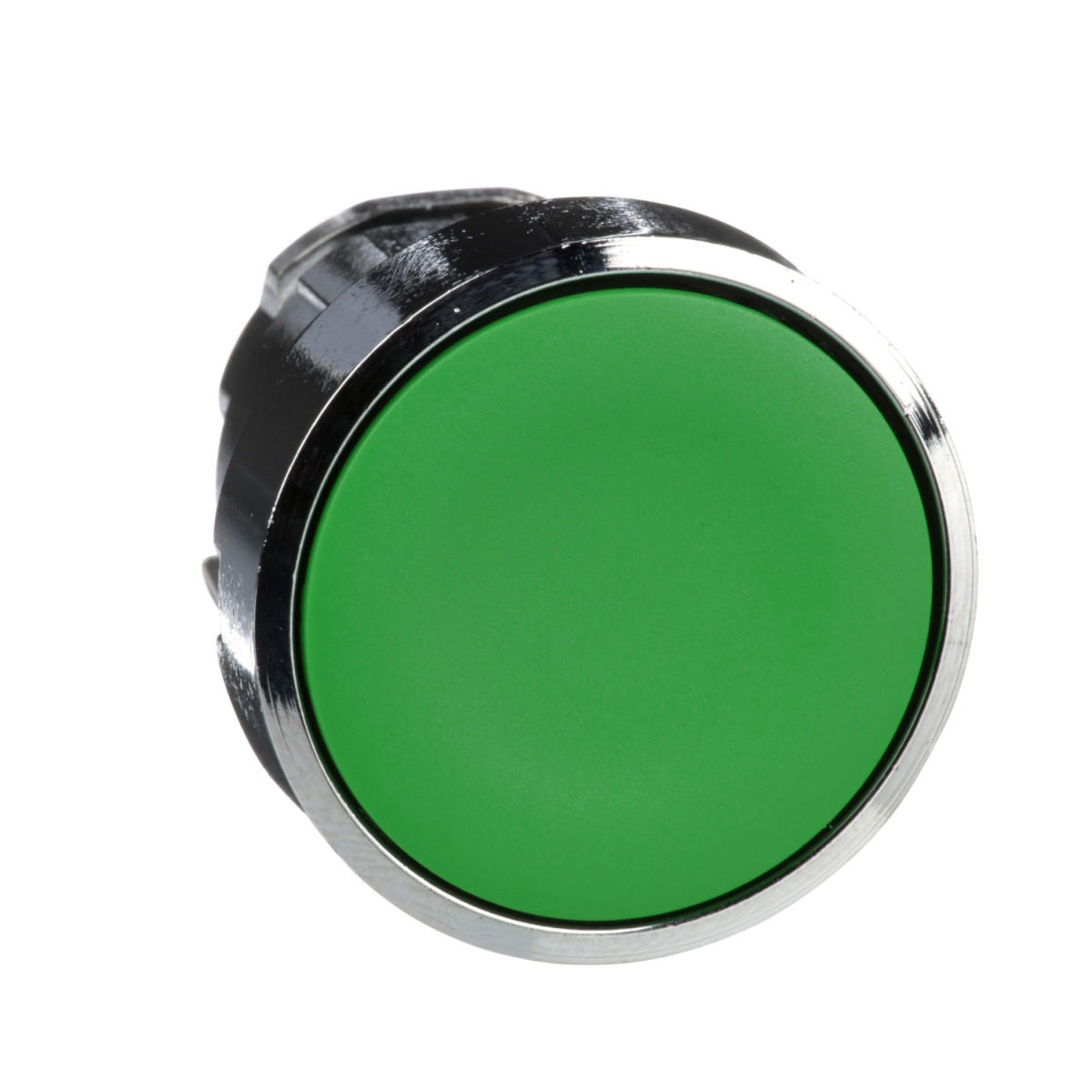

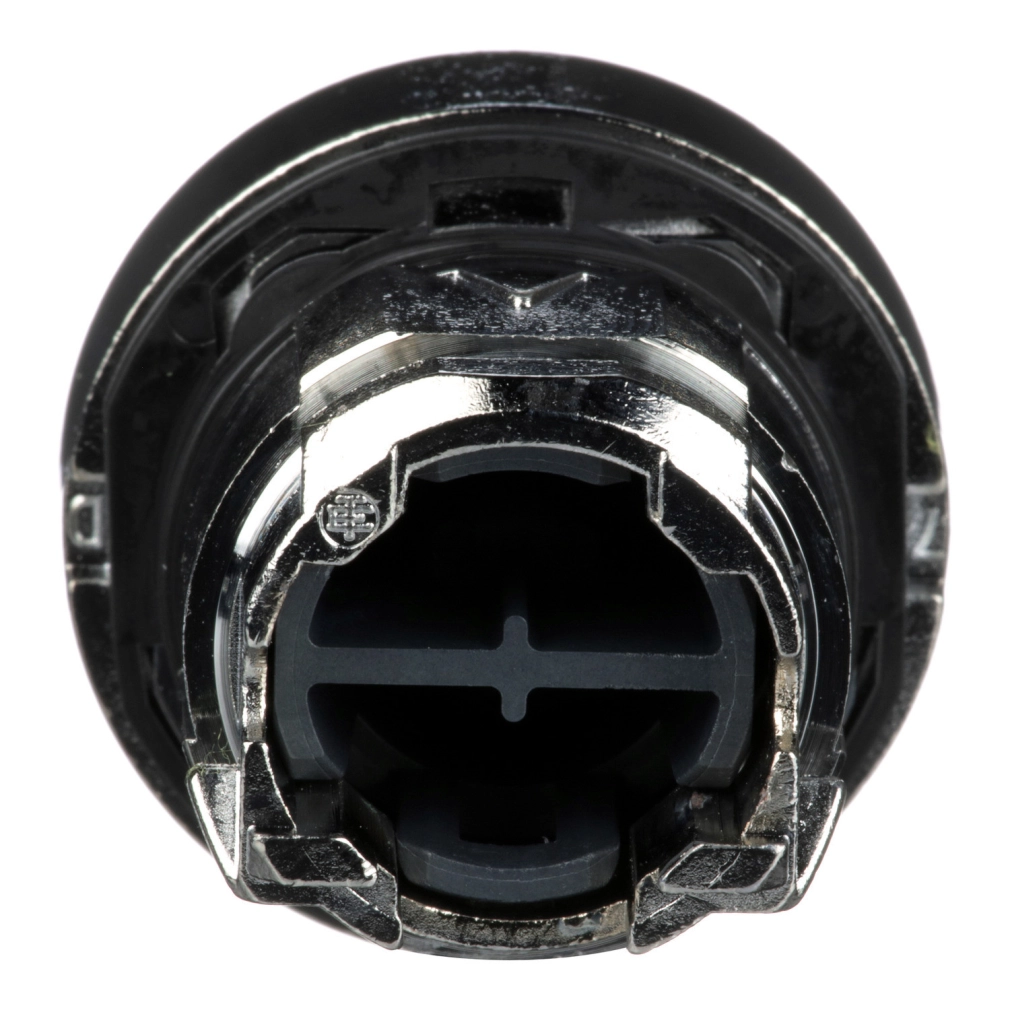

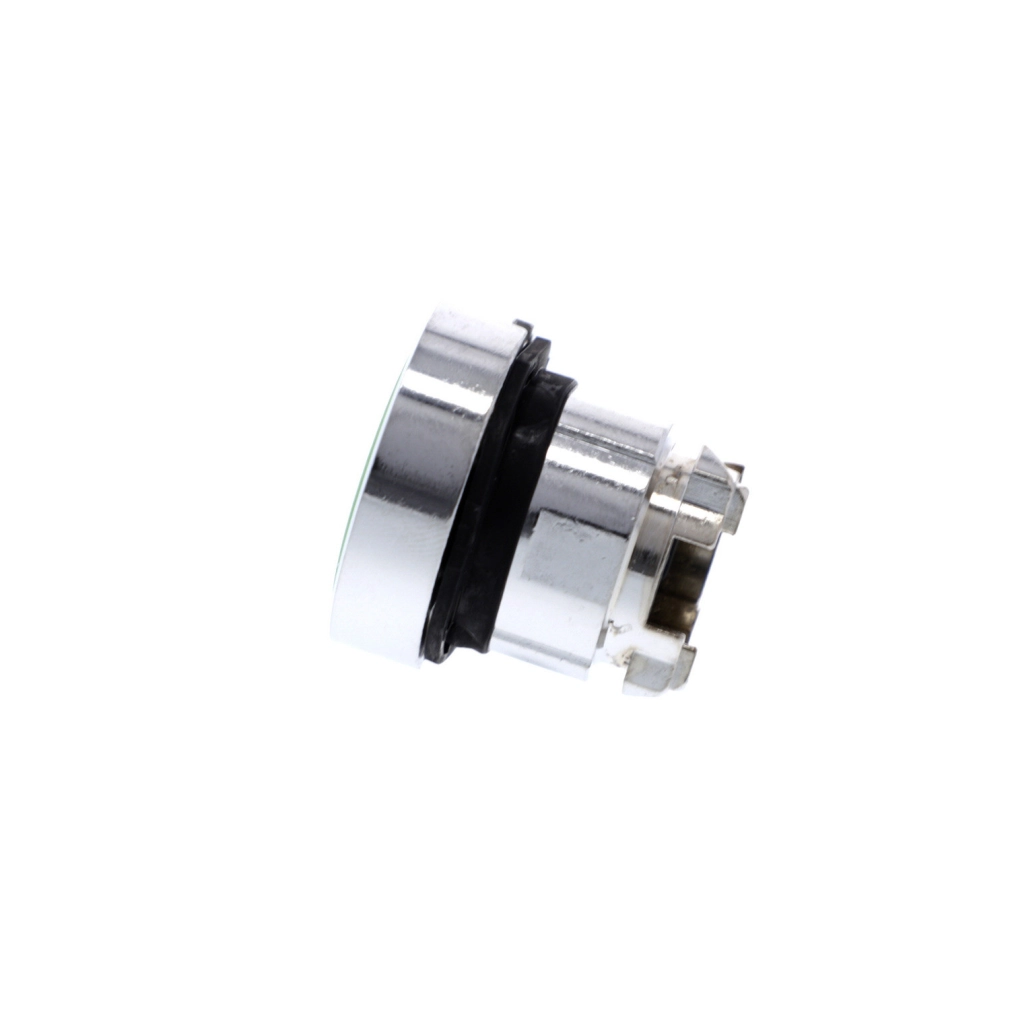

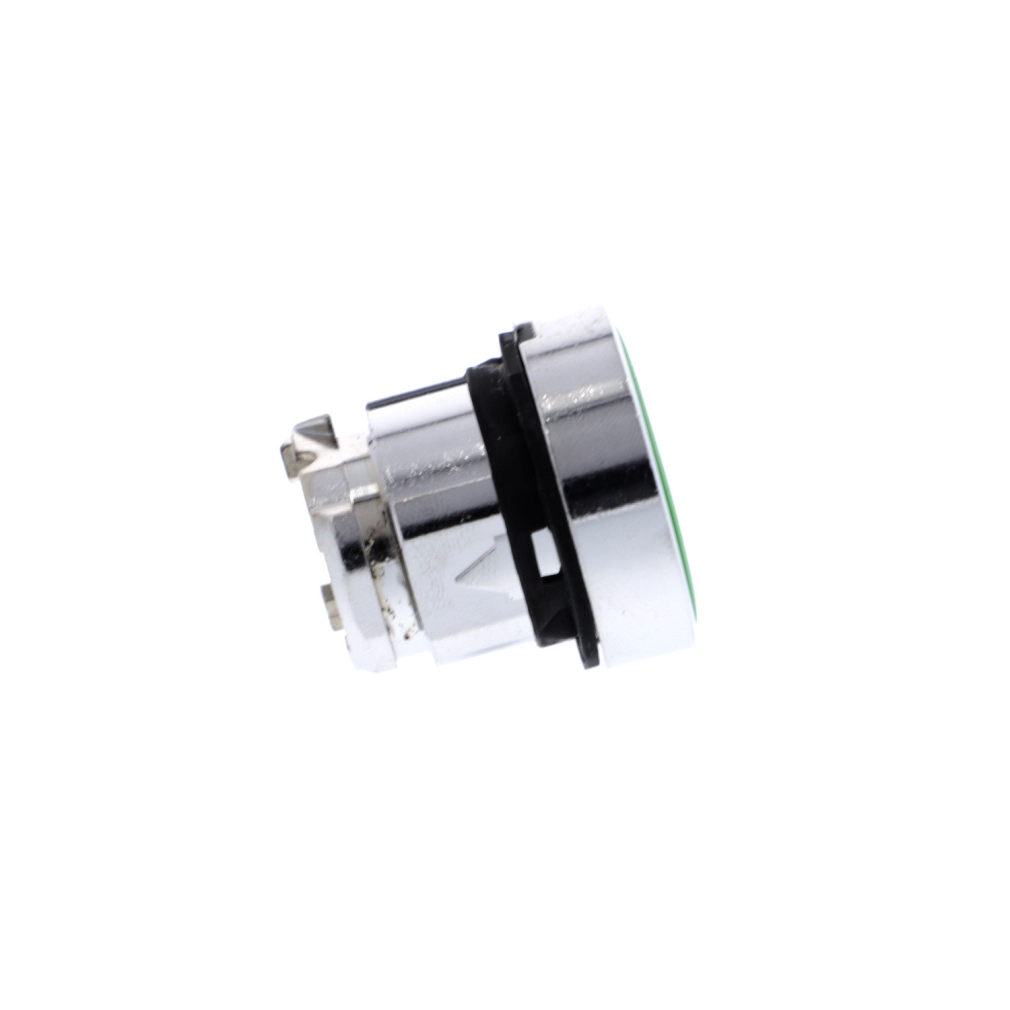

A Schneider Electric Harmony XB4 sorozatú ZB4BA3 nyomógomb fej kiváló minőségű ipari automatizálási megoldást kínál a vezérlőpanelekhez és kezelőfelületekhez. Ez a zöld, nem világító nyomógomb fej robusztus kialakítással és kimagasló tartóssággal rendelkezik, ami ideális választássá teszi ipari környezetben történő alkalmazásokhoz.
A krómozott fém kivitelű ZB4BA3 nyomógomb standard, kerek kialakítású, süllyesztett, jelöletlen működtetővel. A 22,5 mm-es szabványos szerelési átmérő biztosítja a problémamentes beépíthetőséget a legtöbb ipari alkalmazásban használt vezérlőpanelbe. A zöld színű nyomógomb rugós visszatérítésű működésének köszönhetően csak addig marad aktív állapotban, amíg nyomva tartod, utána automatikusan visszatér alaphelyzetbe, ami növeli a működtetés biztonságát.
A Harmony XB4 sorozat ZB4BA3 modellje rendkívül tartós, 10 millió kapcsolási ciklust garantál, ami éveken át megbízható működést biztosít még a legintenzívebb ipari felhasználás esetén is. A nyomógomb fej többféle elektromos összeállítási kóddal használható: C1 kóddal kevesebb mint 9 érintkező esetén egyszerű blokkok használatával előlapi szereléskor, C2 kóddal kevesebb mint 9 érintkező esetén egyszerű és dupla blokkok használatával előlapi szereléskor, C11 kóddal kevesebb mint 3 érintkező esetén egyszerű blokkok használatával előlapi szereléskor, valamint C15 kóddal kevesebb mint 1 érintkező esetén egyszerű blokkok használatával előlapi szereléskor. Ez a sokoldalúság lehetővé teszi, hogy pontosan a kívánt működési jellemzőkkel szereld fel berendezéseidet.
A ZB4BA3 nyomógomb fej magas szintű védettséggel rendelkezik a zord ipari környezetben is: IP66, IP67, IP69 és IP69K védettségi szintekkel, valamint NEMA 13 és NEMA 4X besorolással büszkélkedhet. Ez hatékony védelmet nyújt por, nedvesség és vízsugarak ellen. Az IK06 ütésállósági besorolás tovább növeli a termék tartósságát. A nyomógomb széles hőmérsékleti tartományban használható, -40°C és +70°C között mind tárolás, mind üzemeltetés esetén. Számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1. A Schneider Electric ZB4BA3 nyomógomb fej minőségét és megbízhatóságát többféle terméktanúsítvány igazolja: BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL listázás. Emellett kiváló rezgésállósággal rendelkezik, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósággal 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, illetve 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén szintén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BA3 műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Értékesítési egység: 1
Fejkialakítás típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld, süllyesztett, jelöletlen
Működtető/lencse színe: Zöld
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 kevesebb mint 9 érintkezőhöz egyszerű blokkok használatával előlapi szereléskor
C2 kevesebb mint 9 érintkezőhöz egyszerű és dupla blokkok használatával előlapi szereléskor
C11 kevesebb mint 3 érintkezőhöz egyszerű blokkok használatával előlapi szereléskor
C15 kevesebb mint 1 érintkezőhöz egyszerű blokkok használatával előlapi szereléskor
Eszköz bemutatás: Alapelem
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL listázott
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
